3.7 网表的生成

(1)选择原理图的根目录,执行菜单命令【Tools】→【Create Netlist】,或者直接单击 快捷图标,调出生成网表的界面,如图3-103所示。

(2)在弹出的“Create Netlist”对话框中选择“PCB”选项卡,生成Cadence Allegro的第一方网表,如图3-104所示。

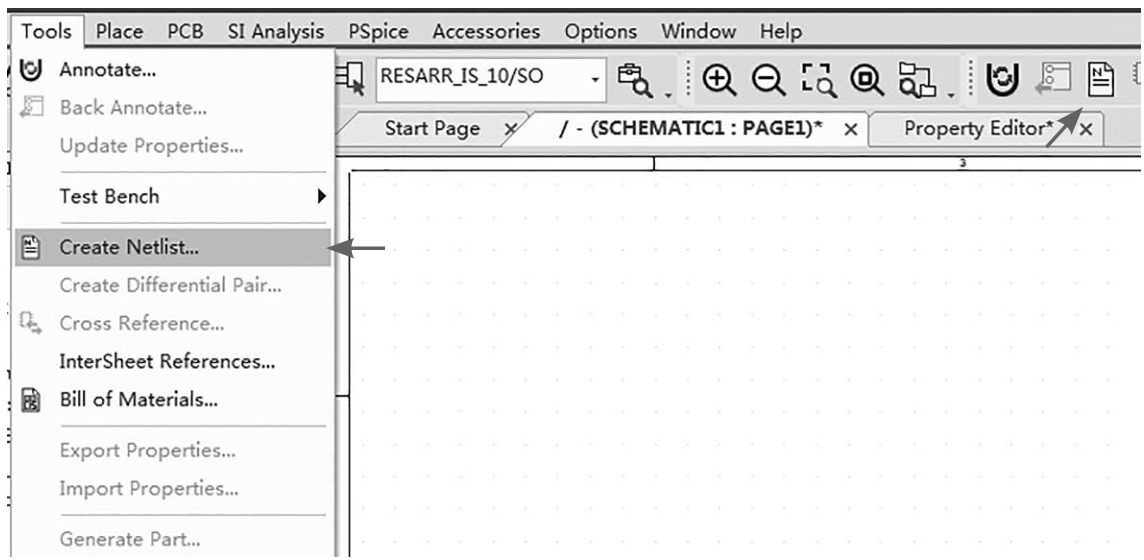

图3-103 生成网表界面

(3)输入Cadence Allegro第一方网表时注意下面几点:

需要勾选“Create PCB Editor Netlist”才会生成网表。

“Netlist Files”栏是输出网表的存储路径,如果不进行更改,在原理图存放目录下会自动产生“allegro”文件夹,里面就是输出的网表内容。

(4)单击右侧的“Setup”按钮,勾选图3-105中的“Ignore Electrical Constraints”选项,则忽略原理图中所添加的规则。

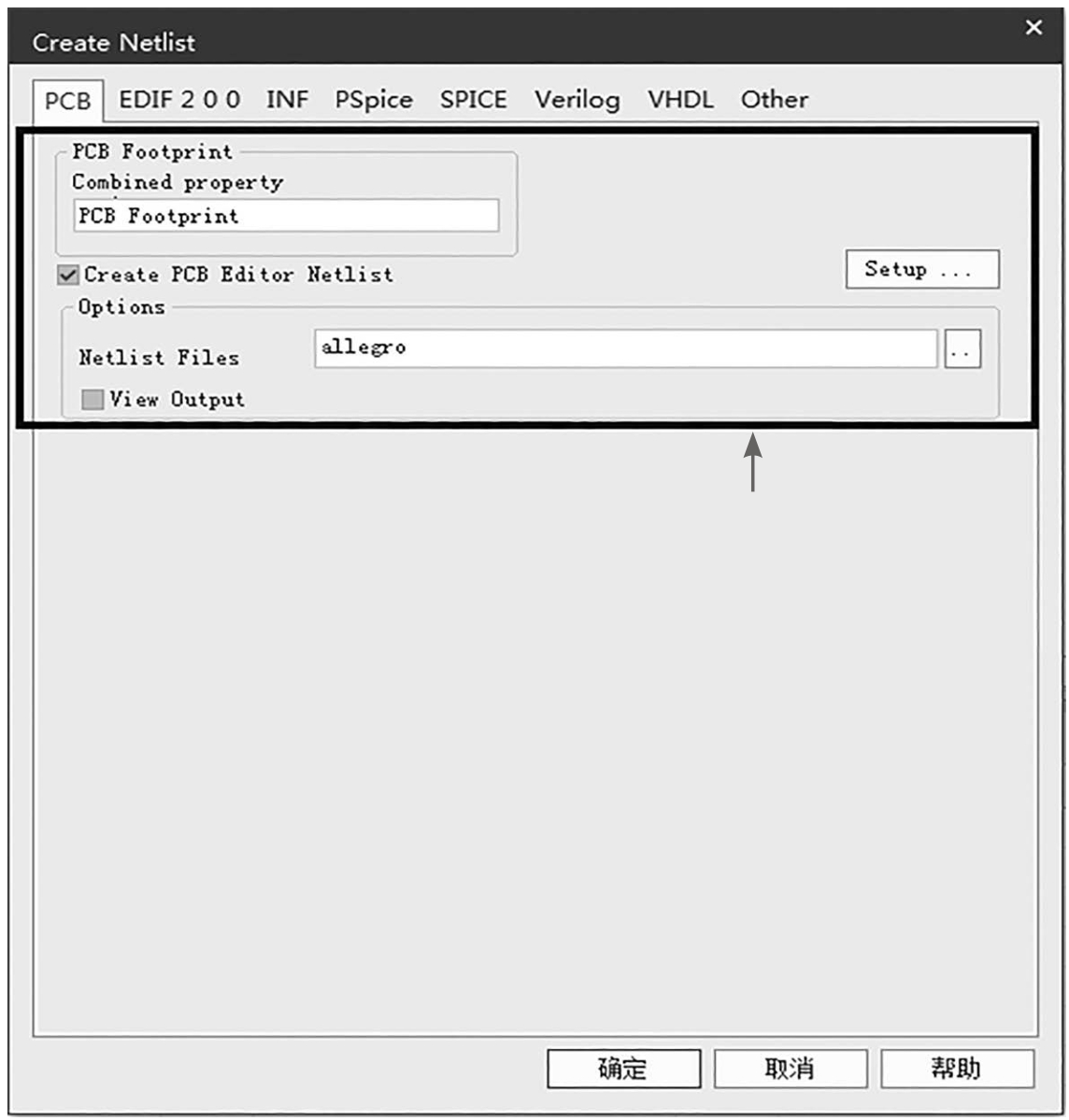

图3-104 “Create Netlist”对话框

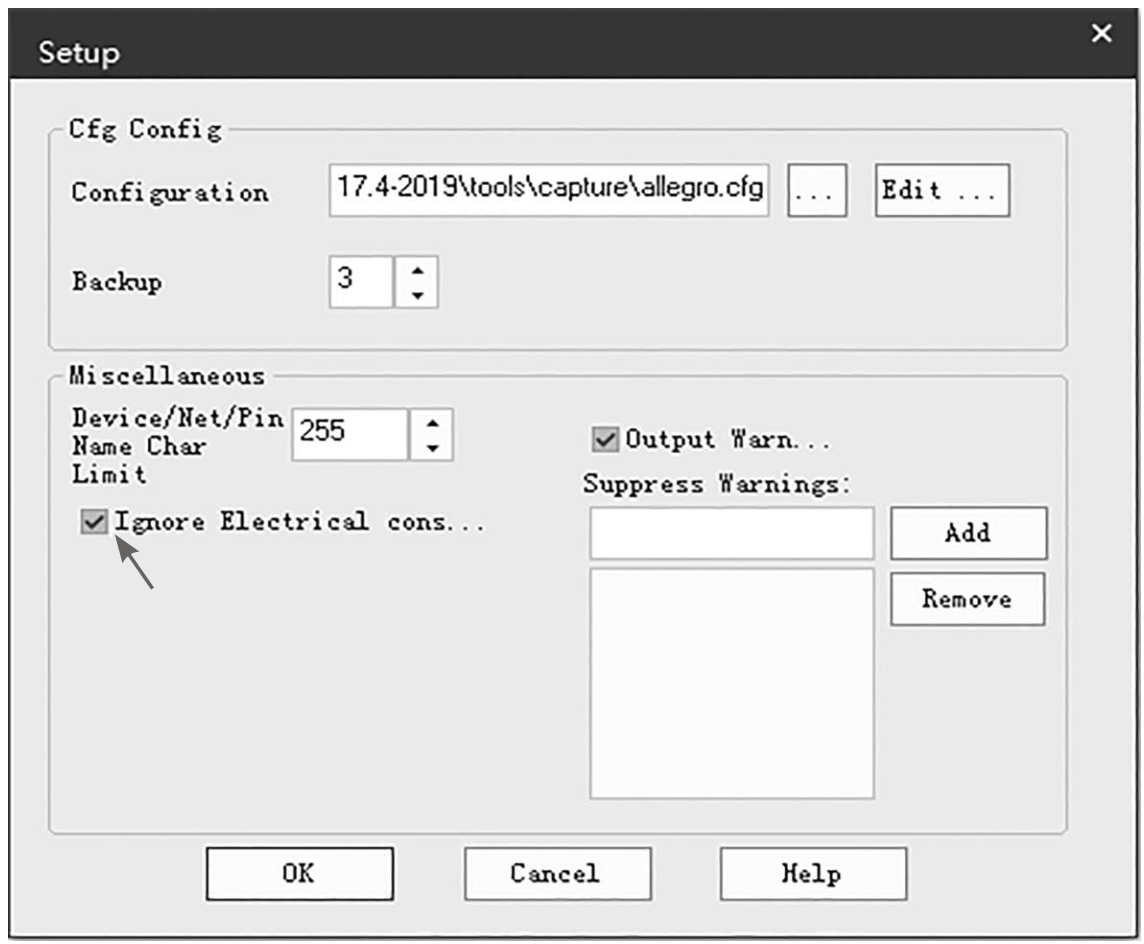

图3-105 输出网表设置 r71b18gSpyHpREnEWnLe7naxsVzIX9HUkxpxyR06KbiPgvm7MDD2+UknGP4BBmzy
