3.6 PCB封装的添加

绘制好原理图之后,每个符号需要对应好元器件的PCB封装名称才能被正常导入PCB文件中进行设计。

(1)双击原理图中的元器件,在弹出的“Property Editor”对话框中选择“Parts”选项,如图3-100所示,找到“PCB Footprint”栏,并输入对应的PCB封装名称。

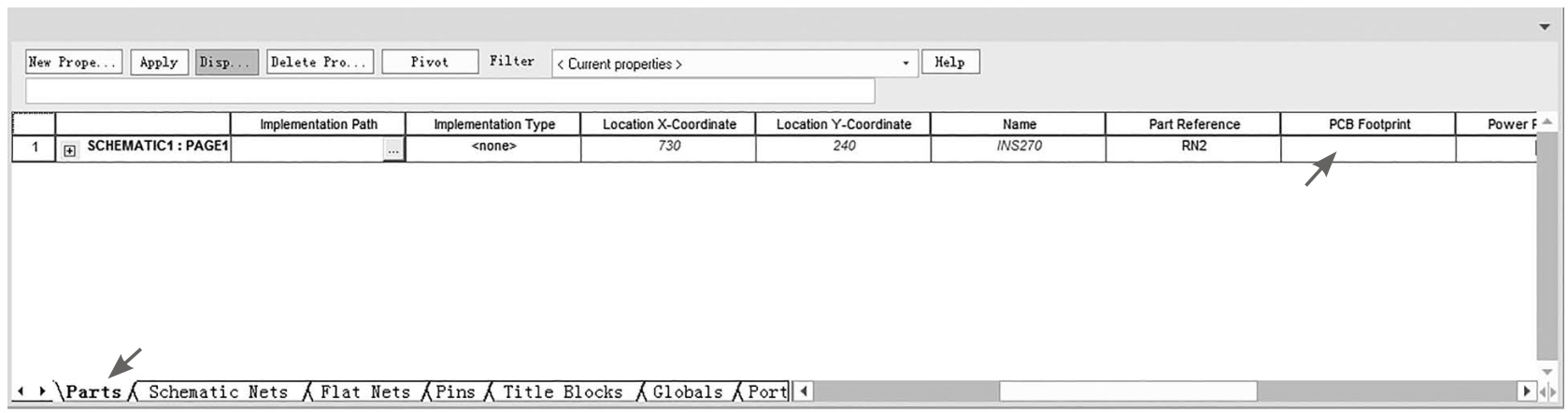

图3-100 PCB Footprint位置

(2)单击右上角的“Pivot”按钮即可把显示界面改为竖向方式,如图3-101所示。

(3)完成后单击“Apply”按钮,如图3-102所示,也可选择“Property Editor”选项执行“Save”命令,或者按组合键“Ctrl+S”保存并退出。

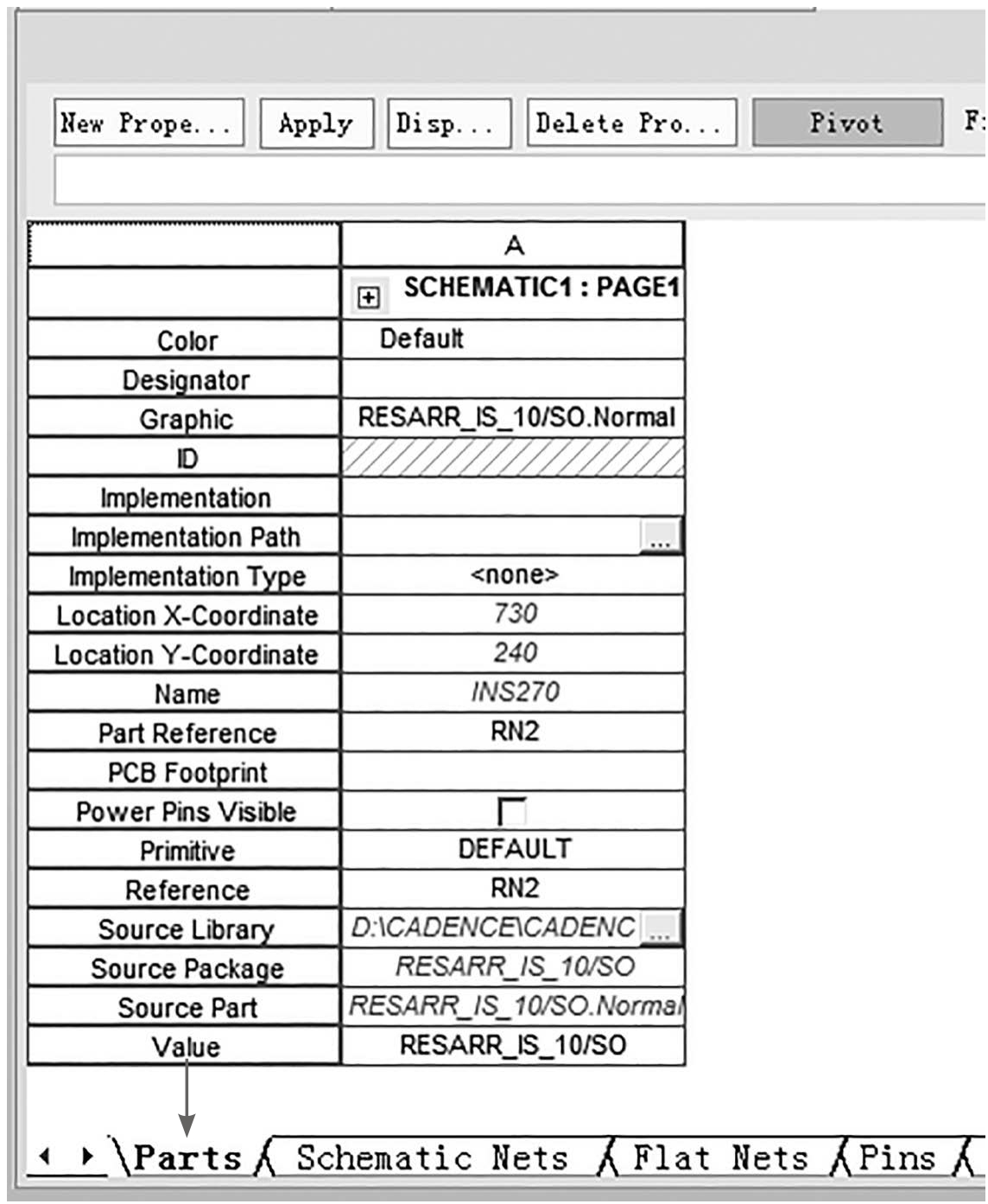

图3-101 竖排编辑框

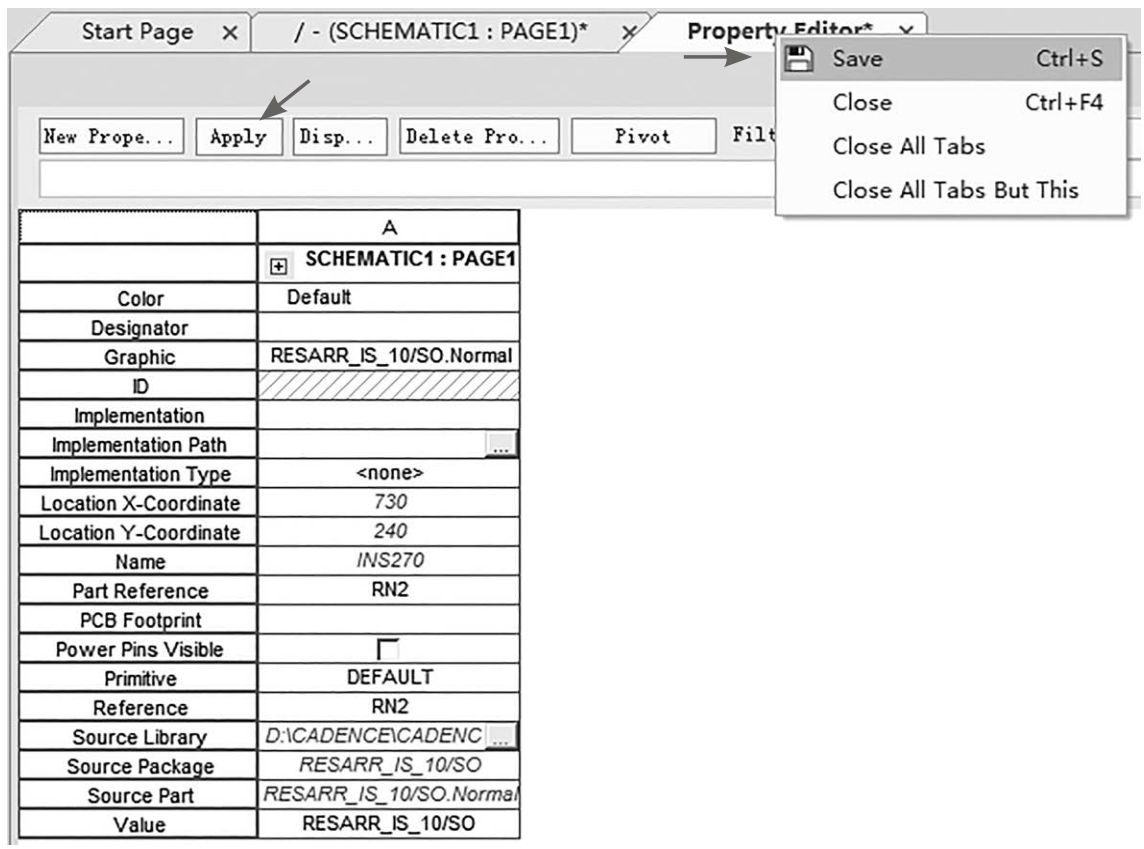

图3-102 应用及保存界面 I8dSYwSnz/nhacvjWASwp31RFjsO6S/OucFkHRu6NdujZeBXOYQ2qCy4a0e2iunu
