3.3 电气连接的放置

1.电气信号连接操作介绍

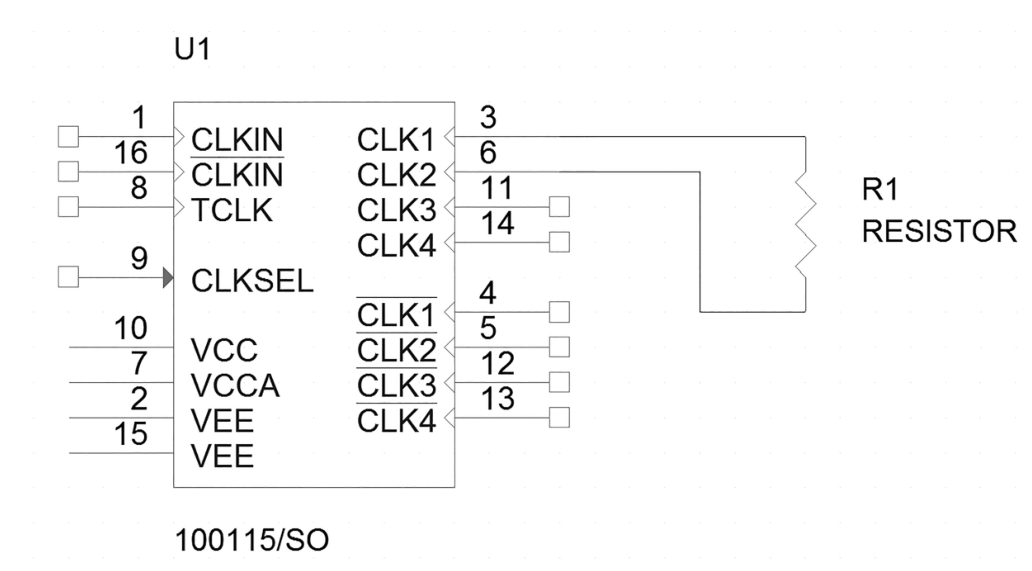

（1）元件之间通常需要连接电气属性，即将管脚与管脚的电气信号连通，如图3-53所示。

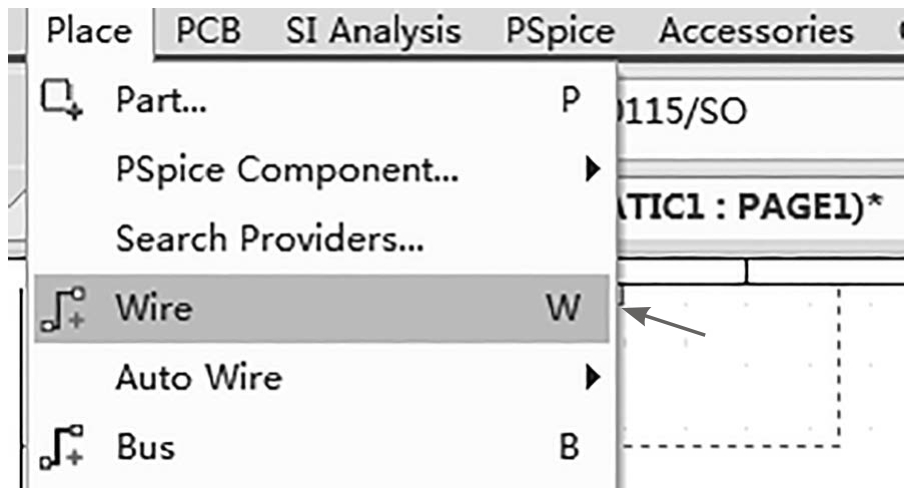

（2）如图3-54所示，未连接元件摆放到原理图中，可通过按“W”键，也可执行菜单命令【Place】→【Wire】来完成电气信号连线，如图3-55所示。

图3-53 元件连接

图3-54 元件未连接

图3-55 连接命令

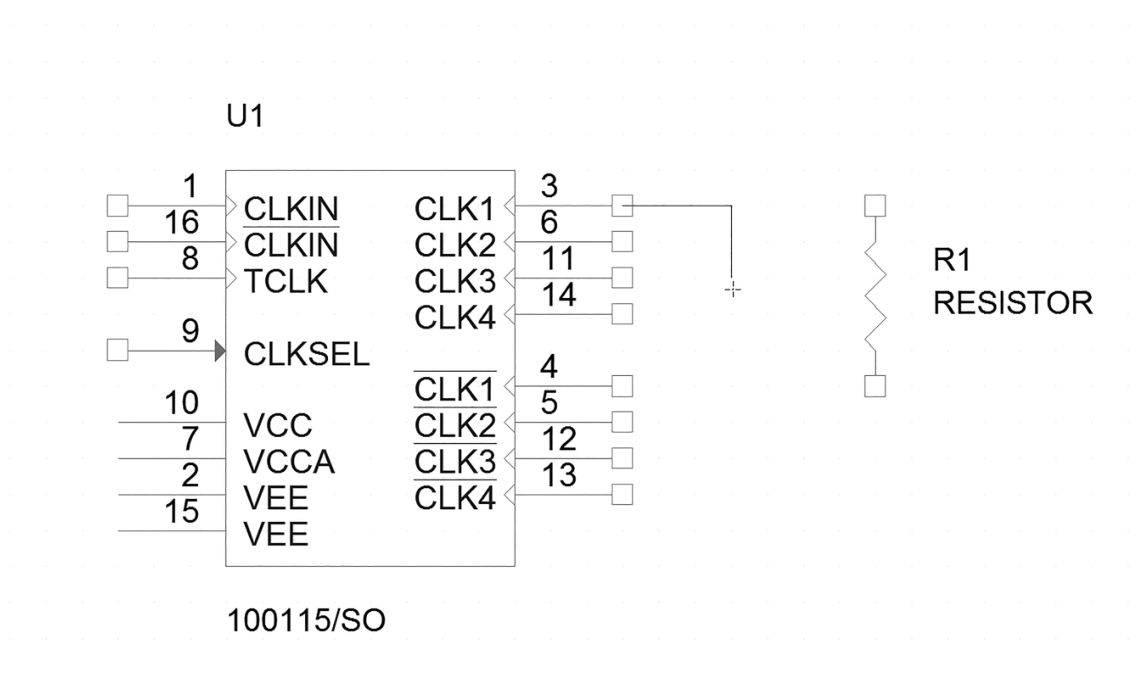

（3）此时光标连接如图3-56所示，已变成小十字图标，即可进行连接。

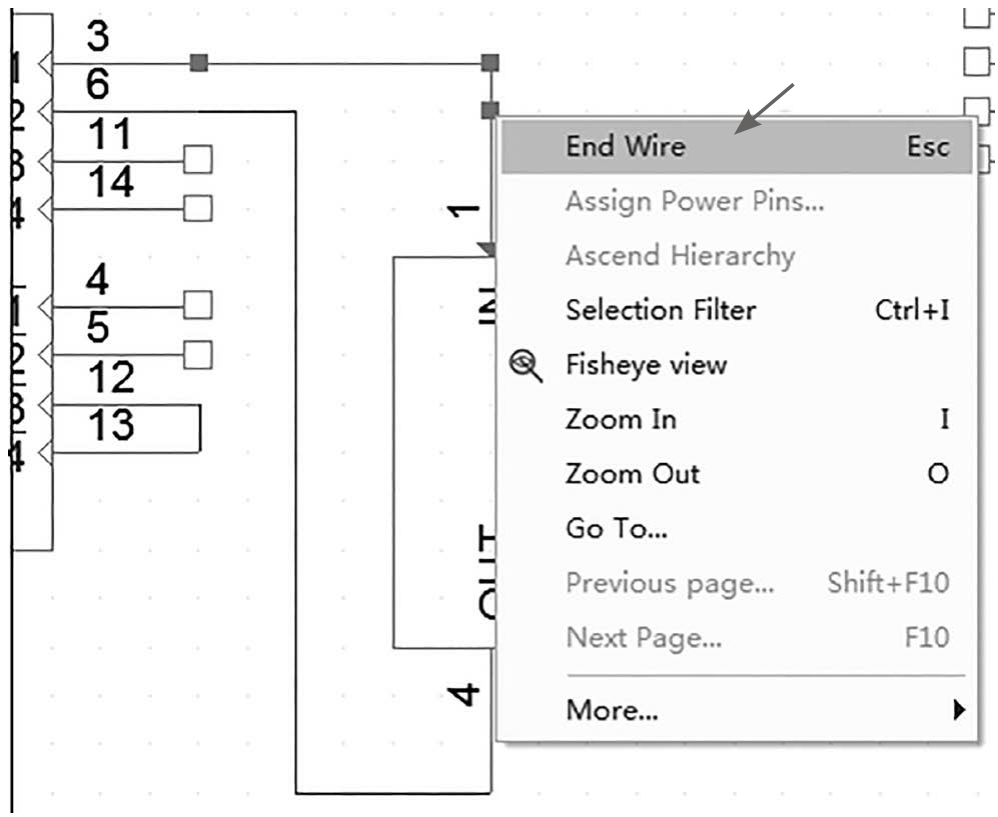

（4）按ESC键，或者右击元件，在快捷菜单中选择“End Wire”，结束连接操作，如图3-57所示。

图3-56 光标连接的变化

图3-57 结束连接命令

2.节点的放置及处理说明

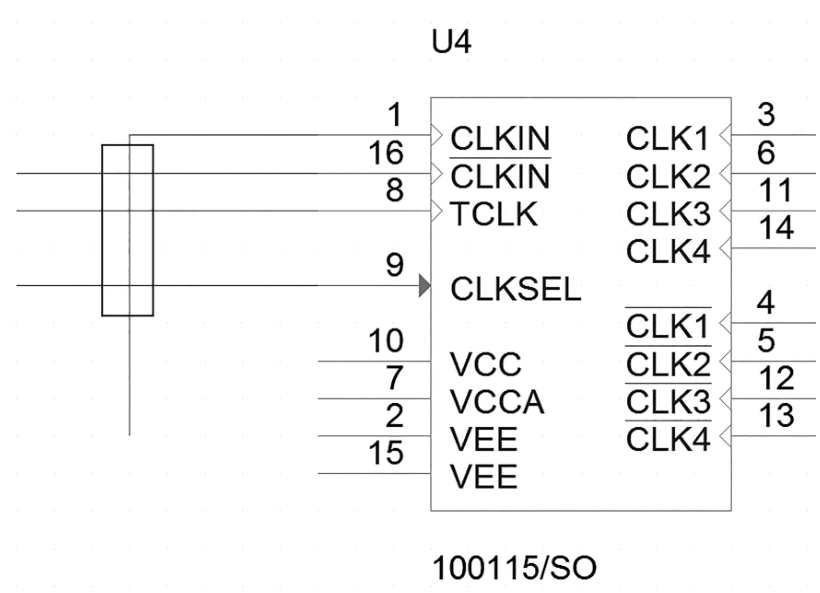

（1）连线与连线通常有路径交叉，连通的位置有节点生成，如图3-58所示。

（2）如果连线只交叉不连通，则不会出现节点，如图3-59所示。

图3-58 有节点

图3-59 无节点

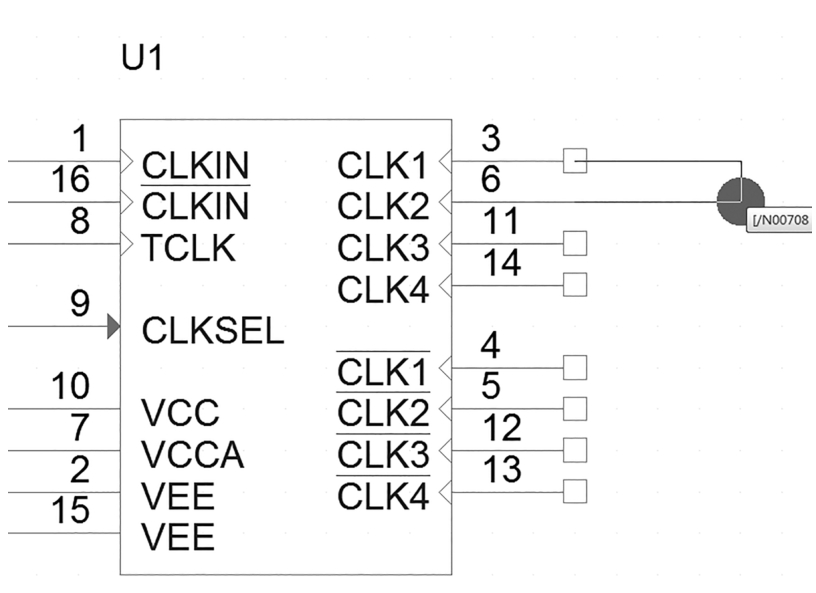

（3）先绘制第6管脚的连线，然后绘制第3管脚的连线，2条连线交汇时会出现如图3-60所示的圆点，表示会有连接属性，单击即可连接。

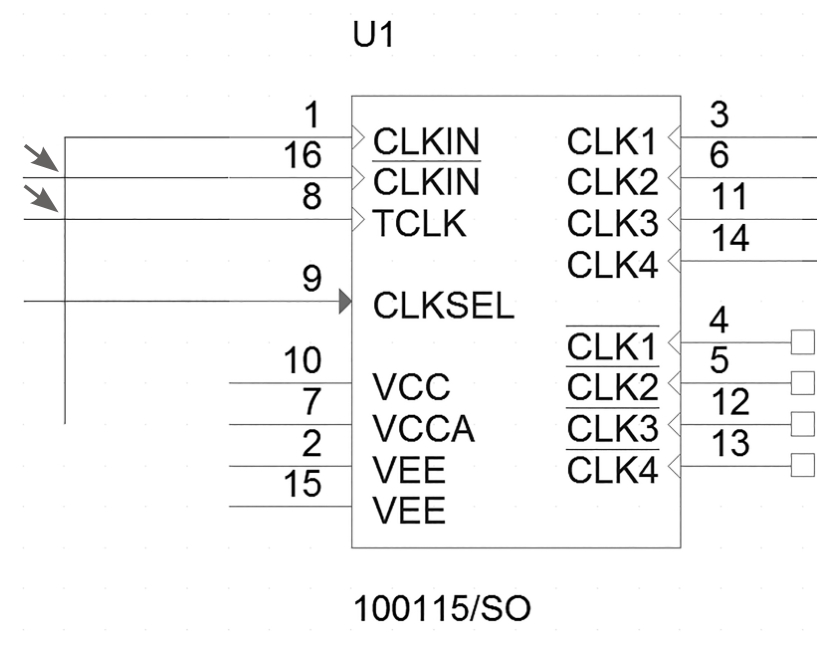

（4）连线时，若信号线不接触连线的端口位置，则不会出现节点，如图3-61所示。

图3-60 连接属性提示

图3-61 连线不出现节点

（5）如果想在连好的线之间添加节点，执行菜单命令【Place】→【Junction】，或者按“J”键即可，如图3-62所示。

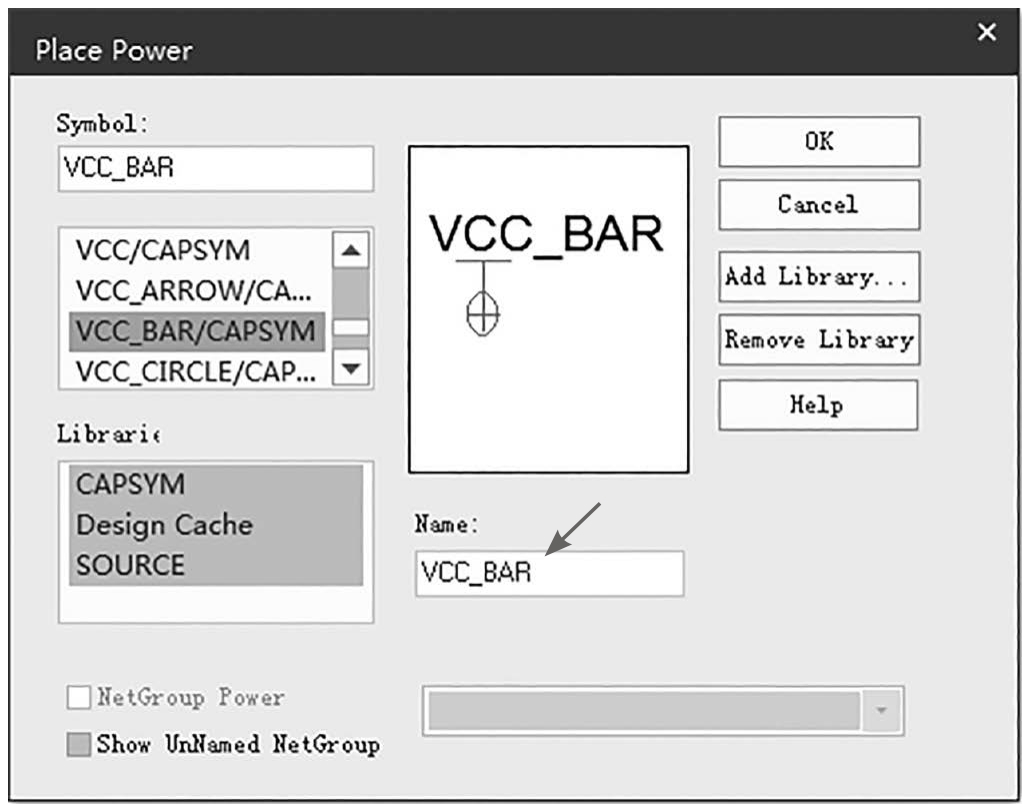

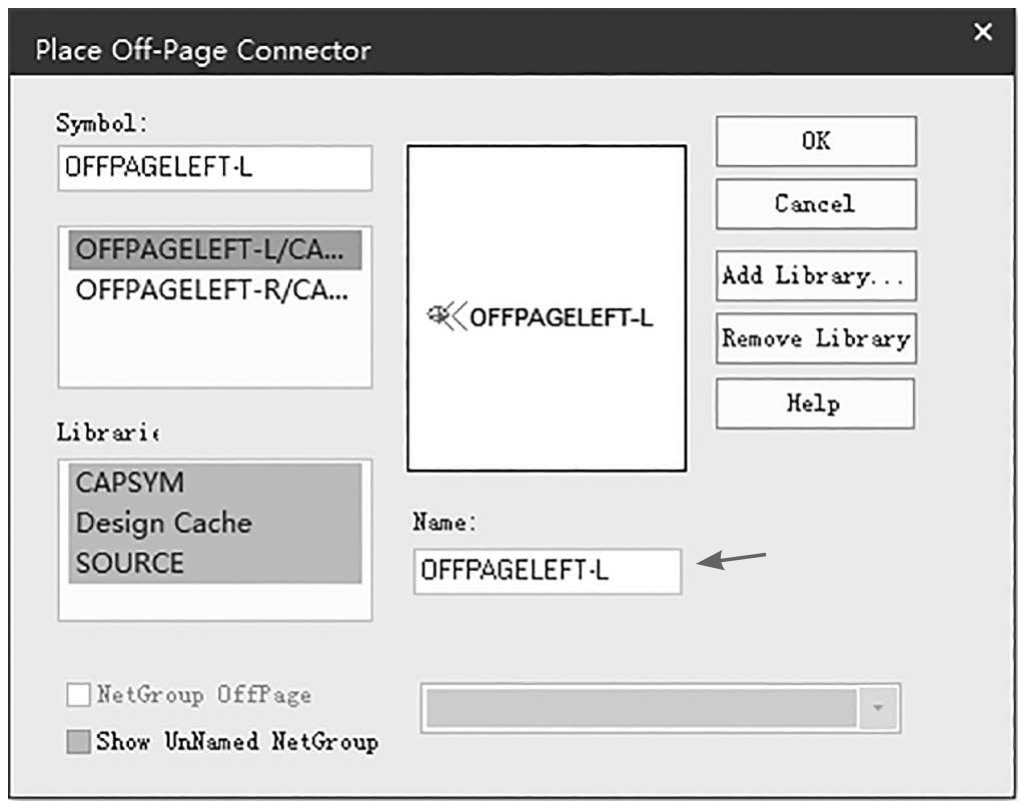

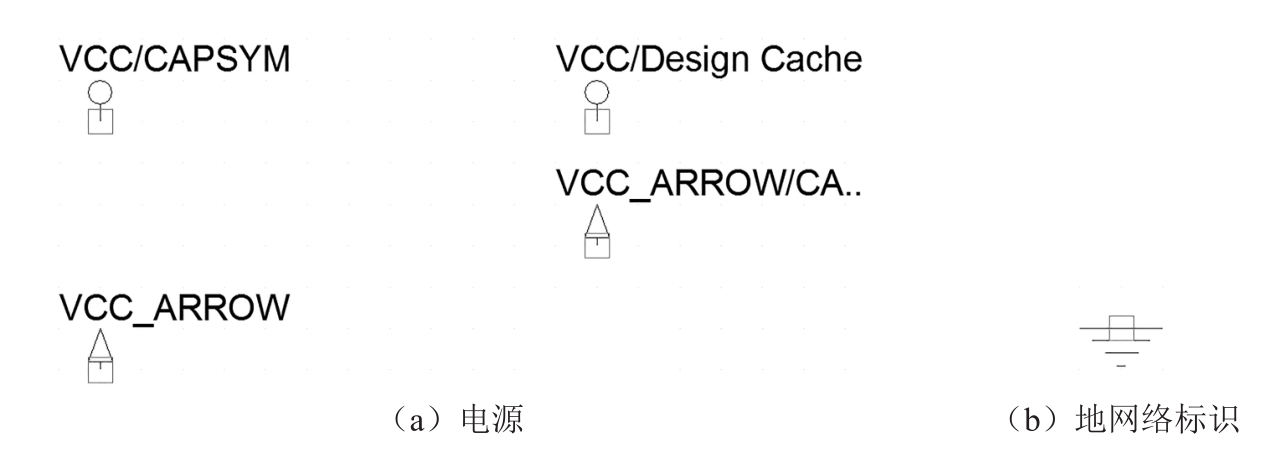

3.网络标号的放置

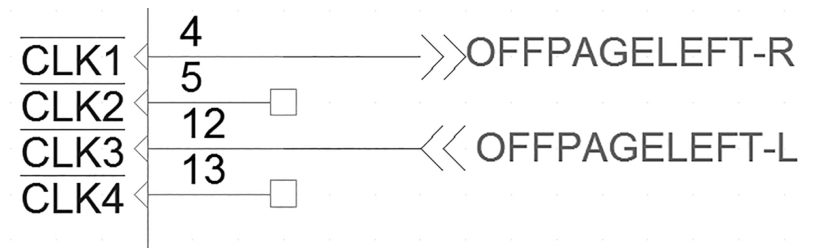

当原理图中的连线很长时，通常会放置网络标号（见图3-63中的net1），以简化连接，代表是同一连线。

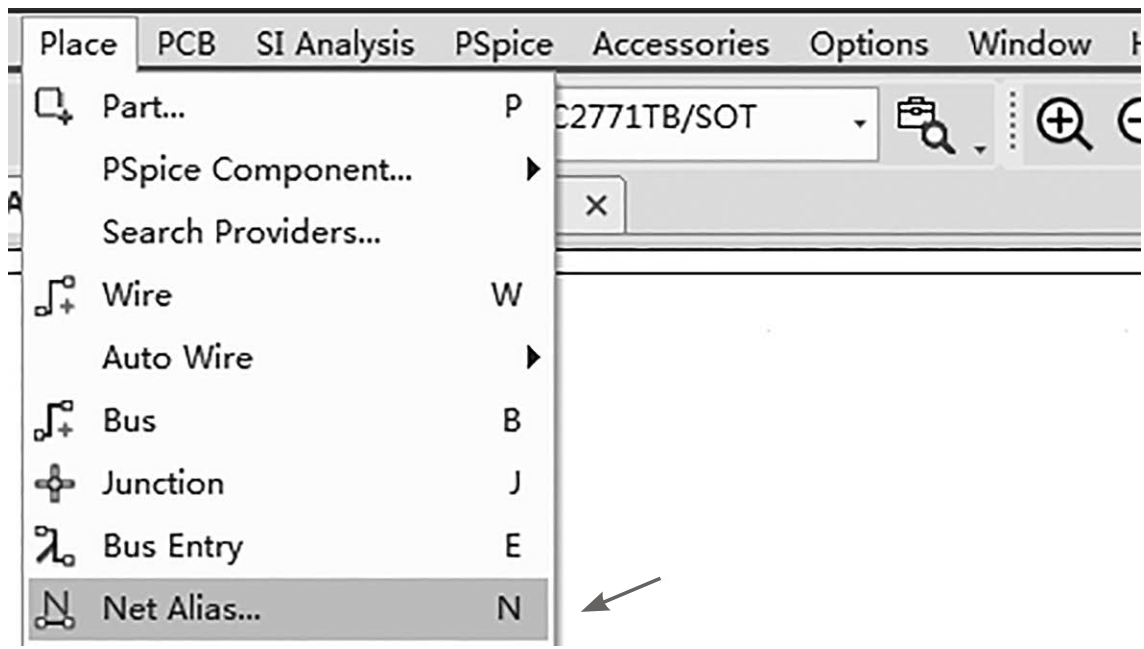

（1）可按“N”键放置网络标号，或者执行菜单命令【Place】→【Net Alias..】放置网络标号，如图3-64所示。

图3-62 添加节点

图3-63 网络标号连接

图3-64 网络标号放置命令

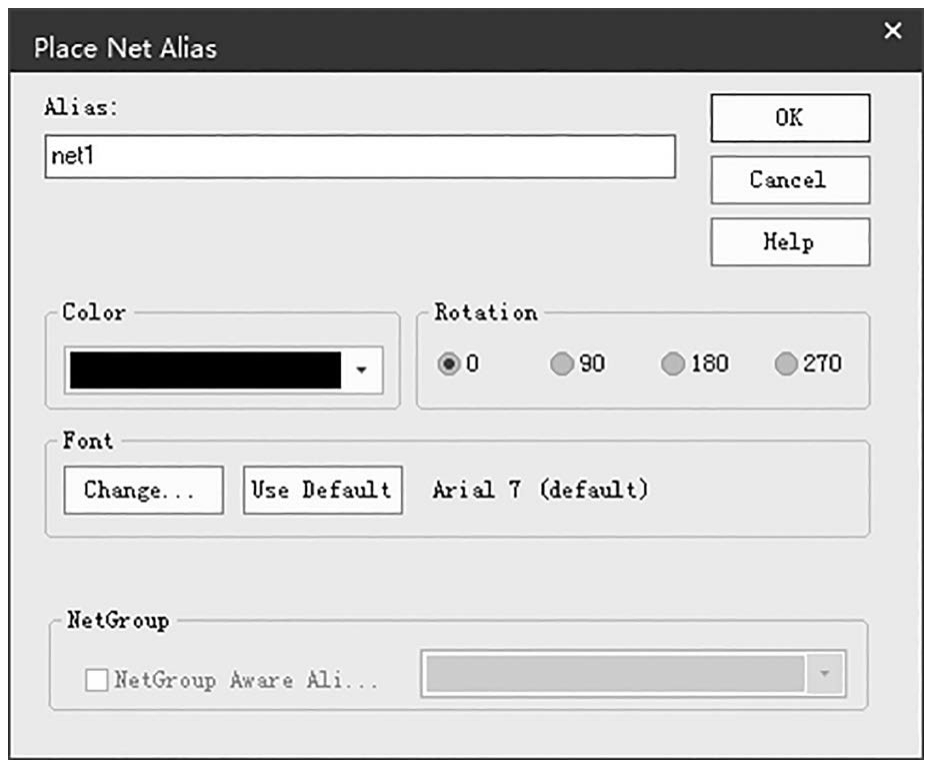

（2）在执行完命令之后，会弹出如图3-65所示“Place Net Alias”的对话框，在“Alias：”框中输入网络标号的名称，网络标号必须名字一致才能成功连接。在“Color”下拉列表中选择网络标号的颜色，在“Rotation”框中选择放置时的角度，在“Font”框中修改网络标号的字体及字号。设置完成之后，单击“OK”按钮即可。

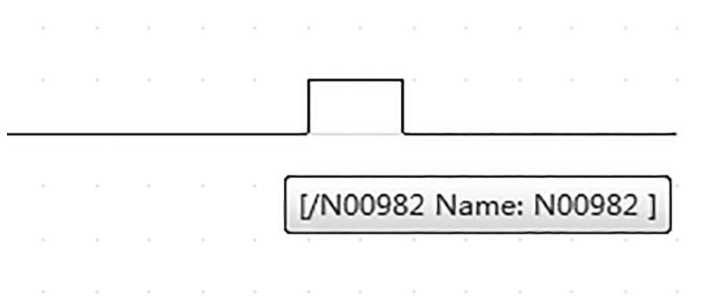

（3）单击需要放置网络标号的连线上，出现“[/N00982 Name：N00982]”等类似的提示框，如图3-66所示，表示网络标号已经放置到连线上，只需单击确定即可完成。

4.No ERC检查点的放置

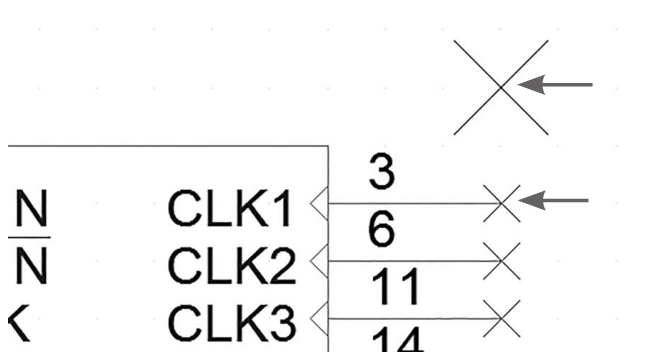

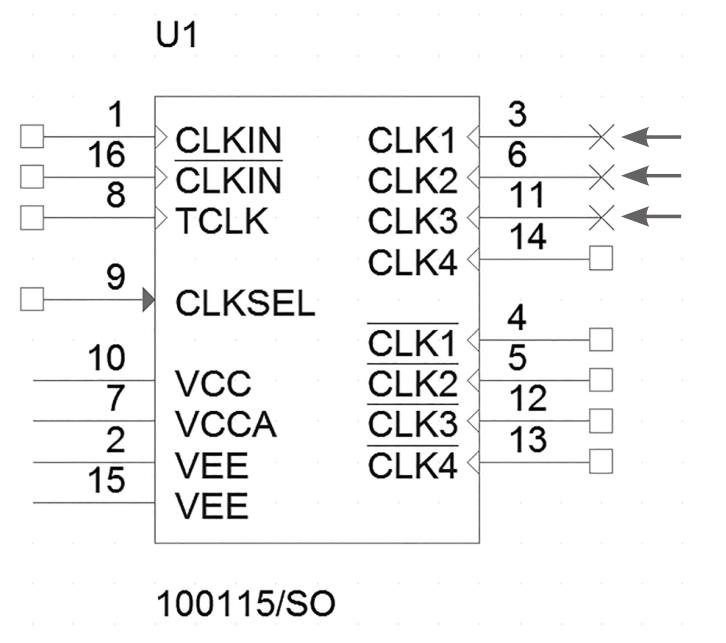

当元件某些管脚用不到，设计中没有连线时，原理图编译会报错，提示管脚未连接，此时只需放置“No ERC”检查点即可，如图3-67所示。

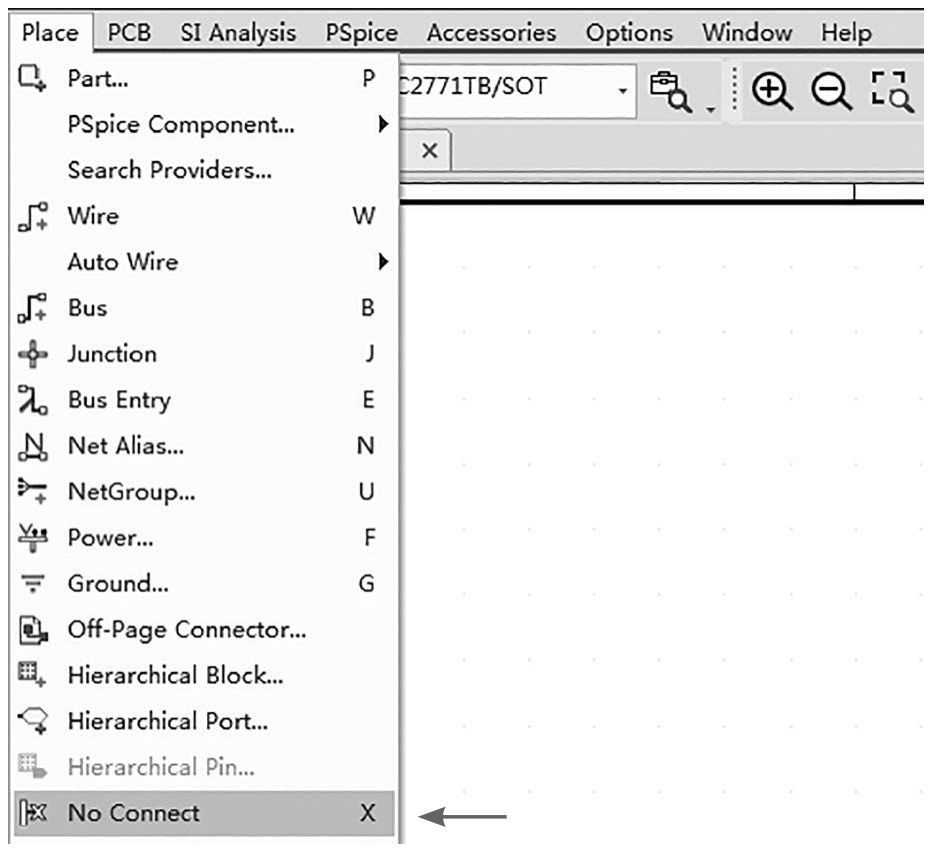

（1）按“X”键可放置“No ERC”检查点，或者执行菜单命令【Place】→【No Connect】，也可放置“No ERC”检查点，如图3-68所示。

图3-65 “Place Net Alias”对话框

图3-66 网络标号处于线上提示图

图3-67 “No ERC”检查点

图3-68 “No ERC”检查点放置命令

（2）在执行完命令之后，会弹出如图3-69所示的“×”标记，单击左键即可完成放置。

5.总线的连接

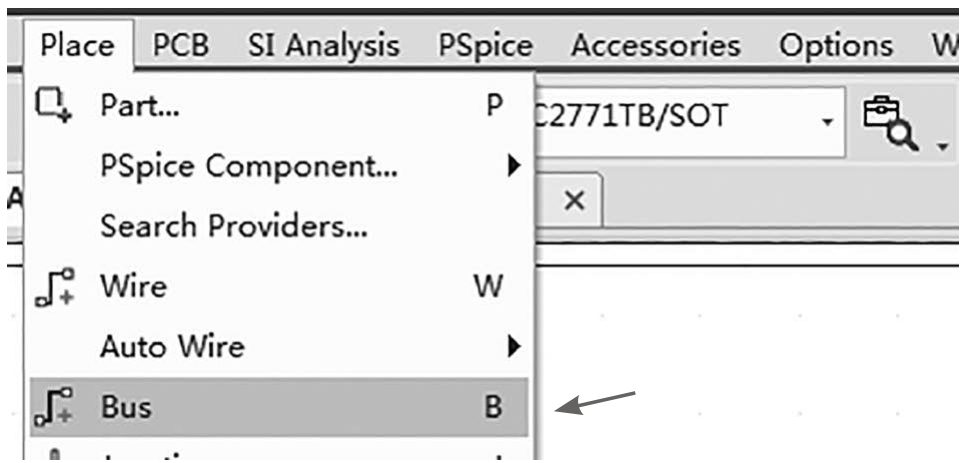

（1）按“B”键放置总线，或者执行菜单命令【Place】→【Bus】放置总线，如图3-70所示。

（2）总线命名与网络标号的命名类似，可通过按“N”键，或者执行菜单命令【Place】→【Net Alias..】放置总线。放置总线时应注意：

图3-69 “No ERC”检查点标记

图3-70 放置总线命令

总线的名字不能以数字结尾。

符号[]前后不能有空格。

命名必须是名字加[]，如BUS[0：15]、BUS[0-15]、BUS[0...15]。

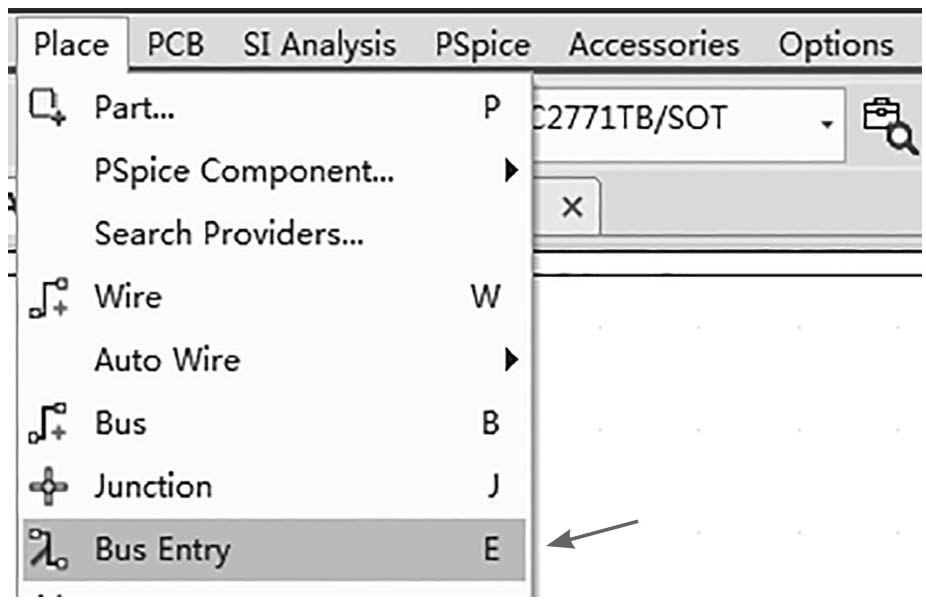

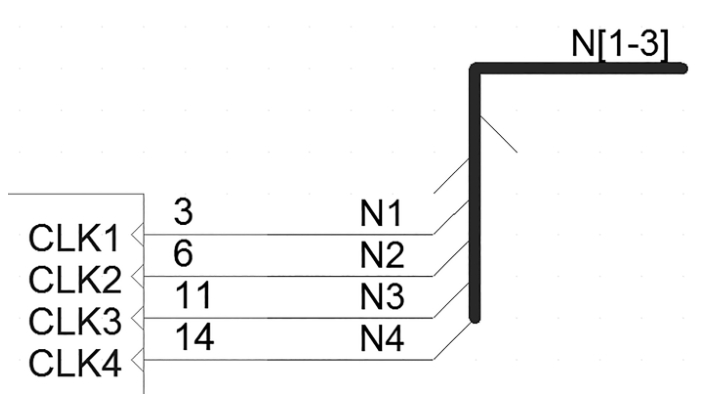

（3）信号线与总线的连接采用的是总线入口的方式，通过按“E”键，或者执行菜单命令【Place】→【Bus Entry】，如图3-71所示，放置总线入口，单击放置之后即可放置下一个，旋转与旋转元件的方法一样，通过按“R”键，或者右击元件，在快捷菜单中选择“Rotate”，按“ESC”键可退出放置，完成效果如图3-72所示。
