元件库创建好之后，需要把创建好的元件放置到原理图中，正式开始电路设计。

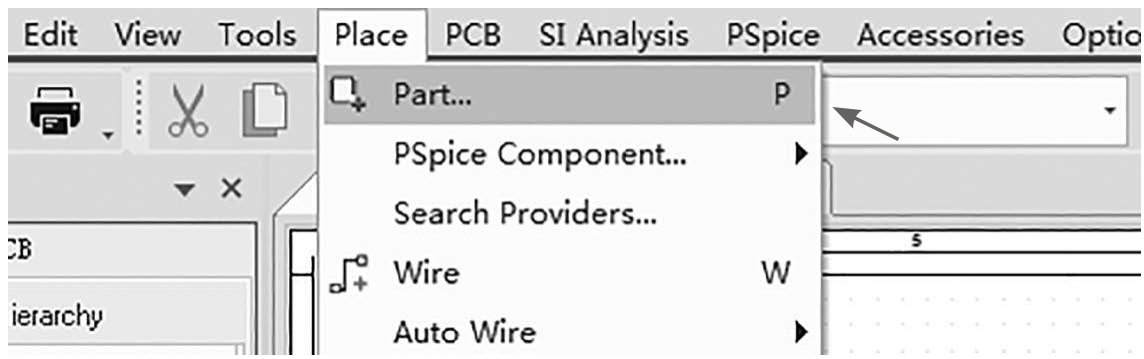

（1）执行菜单命令【Place】→【Part...】，如图3-26所示，或者在键盘上按“P”键可放置元件。
图3-26 放置元件菜单

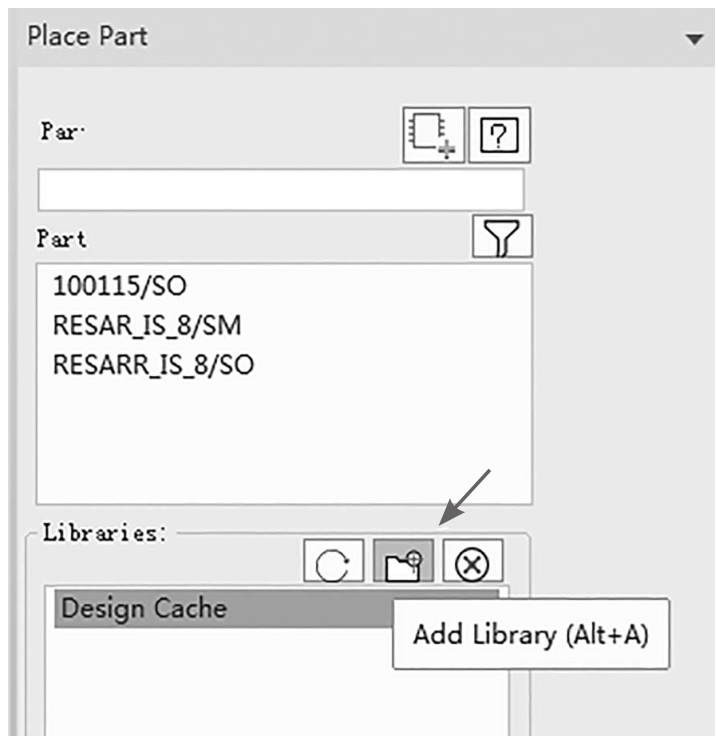

（2）执行放置元件操作之后，会弹出如图3-27所示对话框，单击黑色箭头指示的
图标，可添加指定位置的已有元件库，也可以按组合键“Alt+A”快速添加。

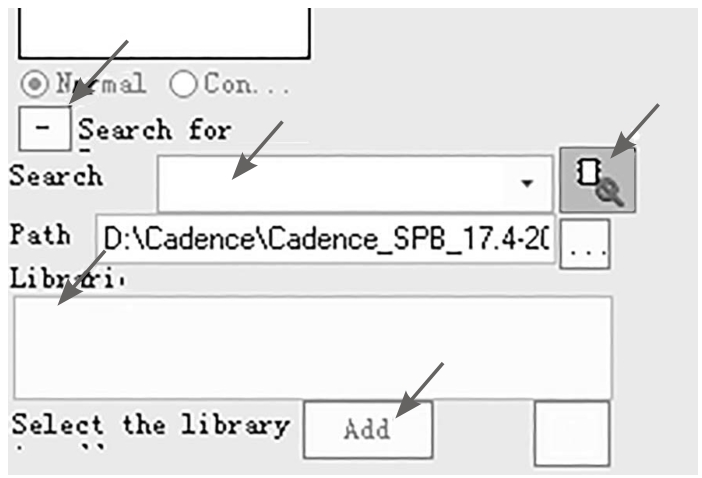

（3）也可以通过“Search for”来搜索库，如图3-28所示，单击“+”图标打开搜索框，接着在“Search”框中输入关键词，然后单击右边图标
开始搜索，在“Library”栏中选择所搜索到的内容，再单击“Add”按钮添加库。
图3-27 元件库添加对话框
图3-28 库搜索对话框
此处以默认库“D：\Cadence\Cadence_SPB_17.4-2019\tools\capture\library”为例，如图3-29所示，完成界面如图3-30所示。
图3-29 添加库示例
图3-30 完成添加库

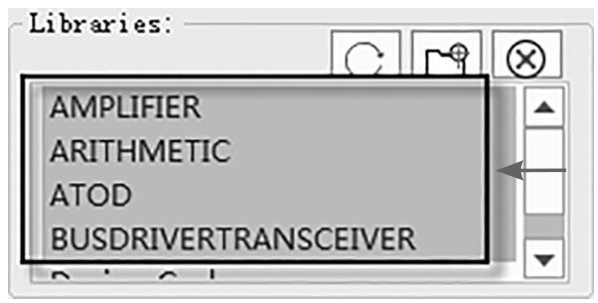

（1）执行菜单命令【Place】→【Part】，在“Libraries”对话框中单击选择的库，如图3-31所示。
（2）在“Part”对话框中选择需要放置的元件，如图3-32所示。
图3-31 库选择对话框
图3-32 元件选择对话框

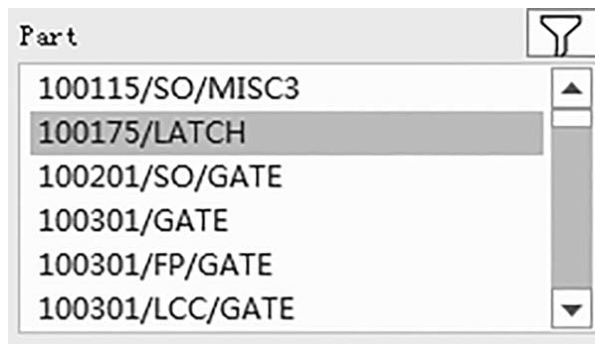

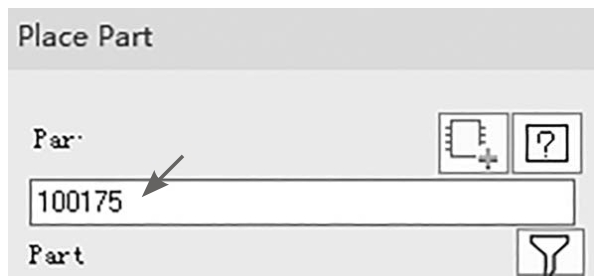

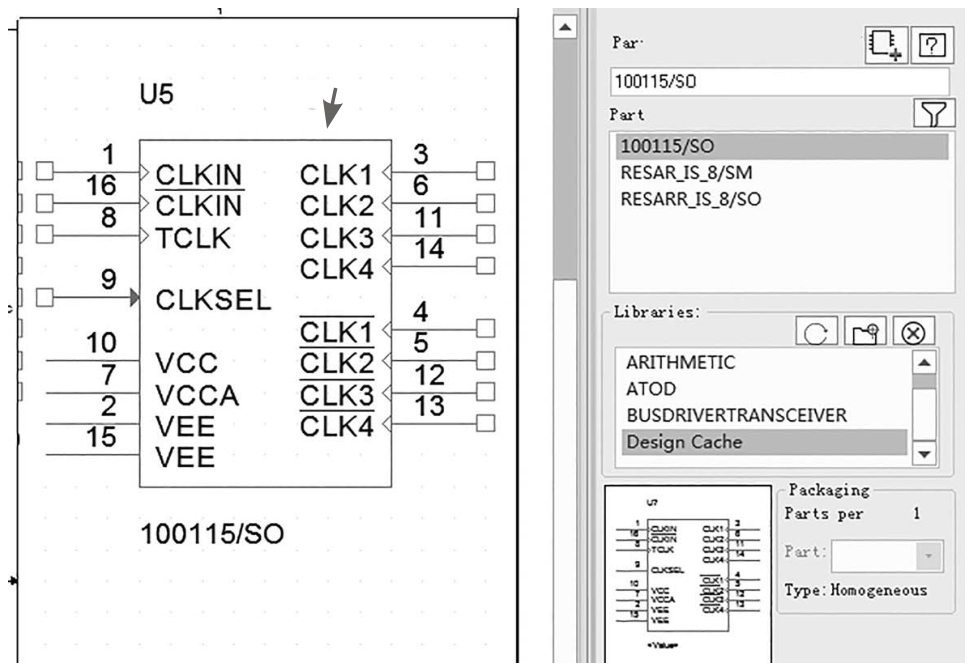

（3）在“Part”框中搜索关键词能快速定位到元件，如图3-33所示。

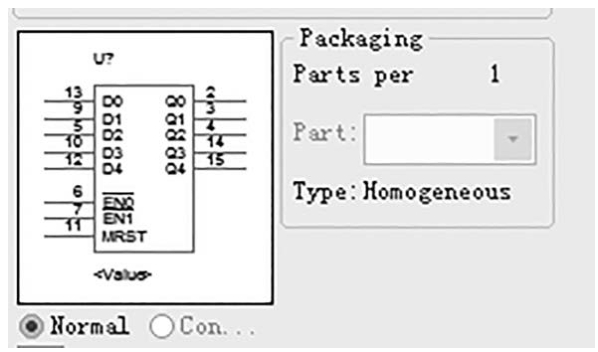

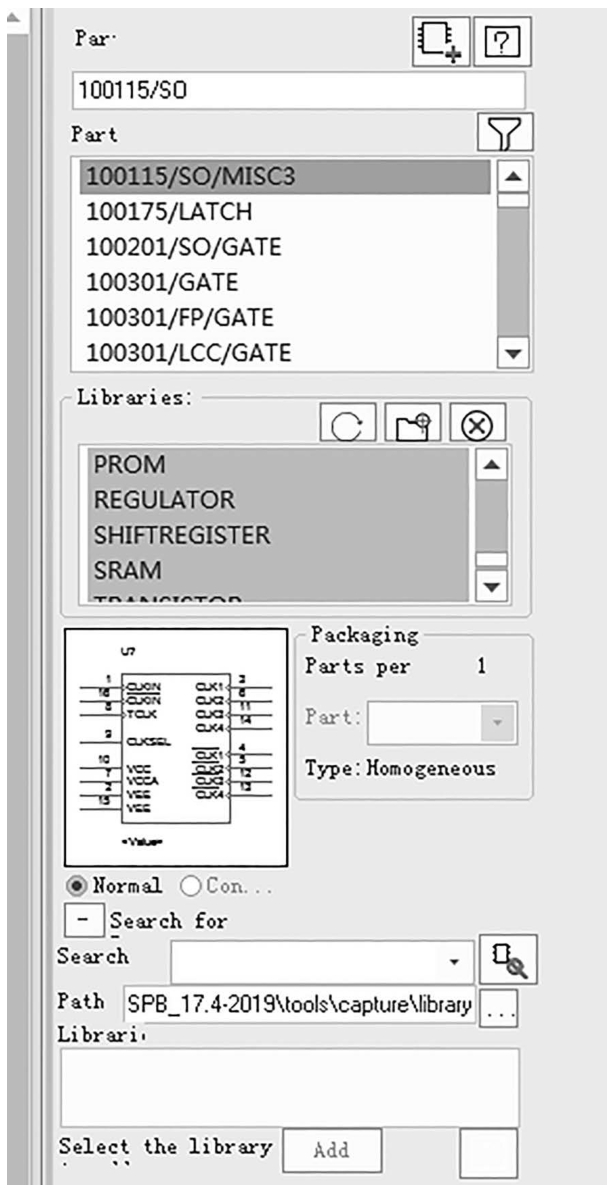

（4）可以通过预览图快速检查选择的元件是不是需要的，如图3-34所示。
图3-33 元件快速定位对话框
图3-34 元件预览图对话框
（5）选择好元件之后，可双击元件进行摆放，也可选中元件后单击

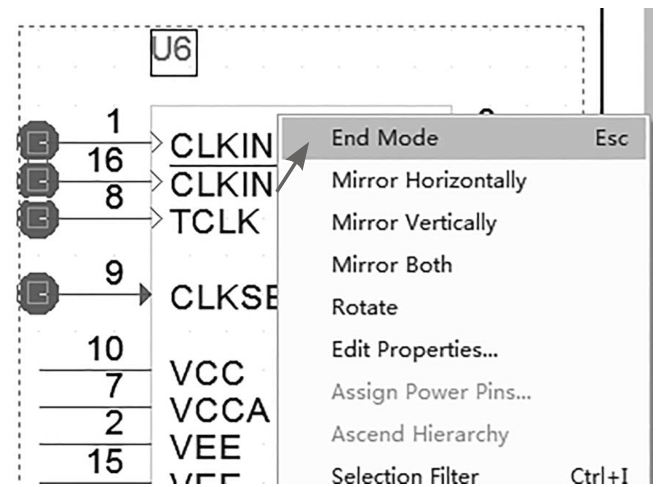

图标放置。在原理图中空白处单击完成放置，并按“ESC”键结束放置。还可以右击元件在快捷菜单中选择“End Mode”结束放置，如图3-35、图3-36所示。
图3-35 元件放置
图3-36 右击元件结束放置
在设计原理图的过程中，经常需要对元件进行移动或旋转操作，以调整元件的位置，使元件能整齐摆放并且保持连线简洁美观。

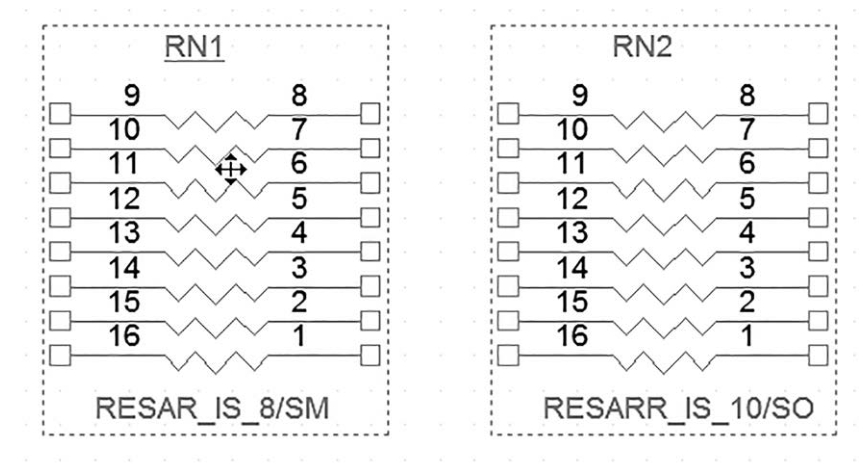

（1）移动单个元件，可直接将鼠标放置在元件上方，按住直接拖动即可，拖动中的状态如图3-37所示。
图3-37 元件拖动中的状态
（2）移动多个元件，需要首先选中要移动的元件，元件选中状态如图3-38所示，显示虚线框即表示元件已选中。
图3-38 元件选中状态

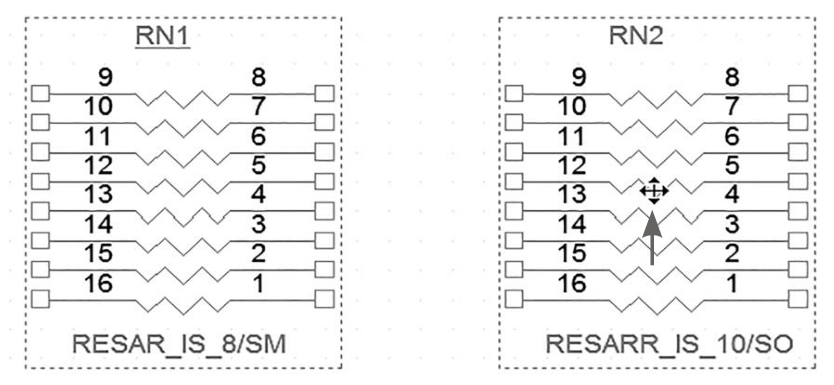

（3）当光标移到元件主体时会变为
状态，代表此时可以按住元件进行移动了，如图3-39所示。
图3-39 元件可移动状态
（4）移动元件时，经常会出现元件没摆放到合适的位置，通过移动操作也不能使两个元件对齐，此时可以使用对齐命令（如图3-40所示）进行元件的对齐操作。执行菜单命令【Edit】→【Align】→【Align Top】，可实现元件的顶端对齐，如图3-41所示。

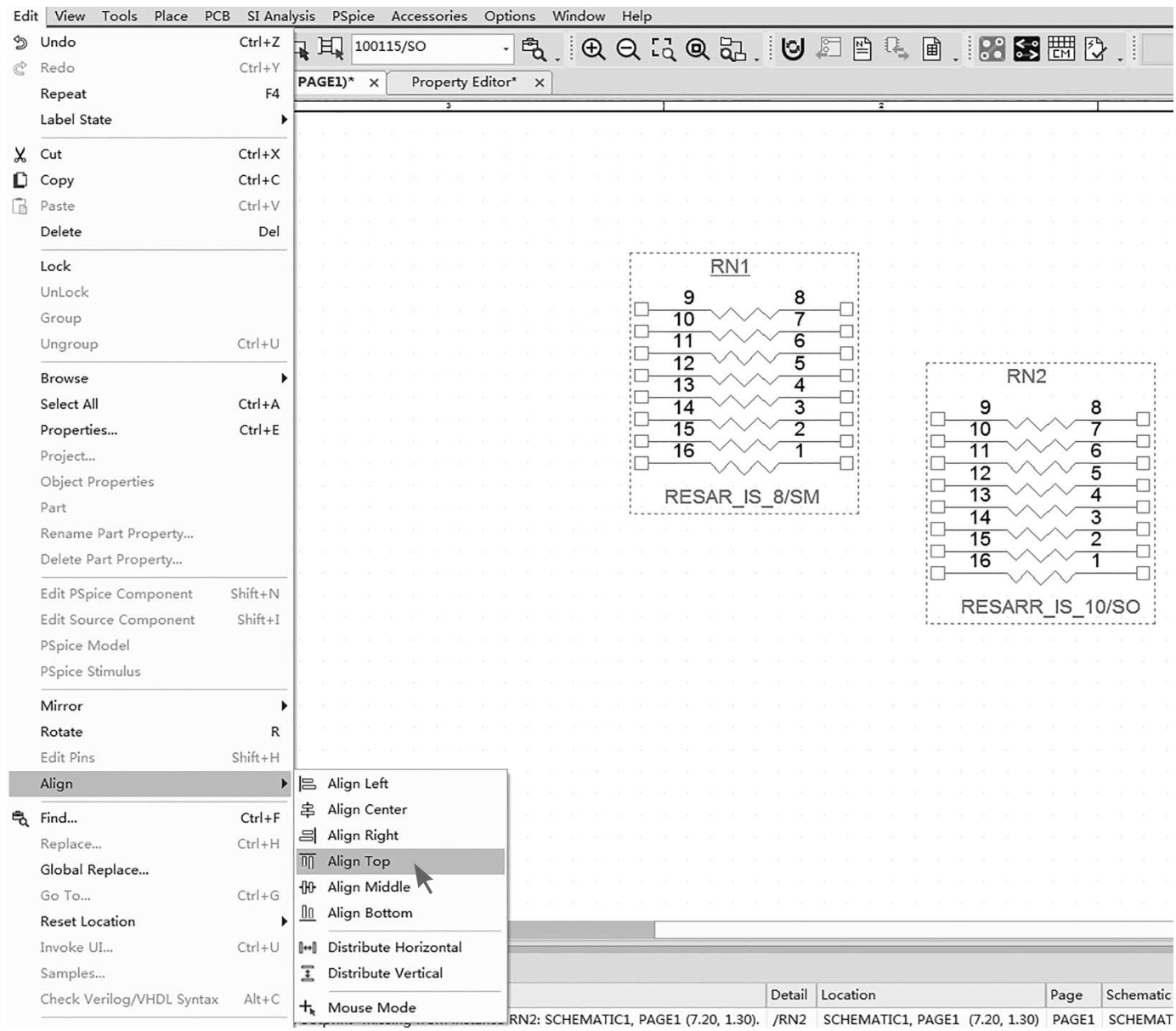

图3-40 元件顶端对齐命令
图3-41 元件顶端对齐效果

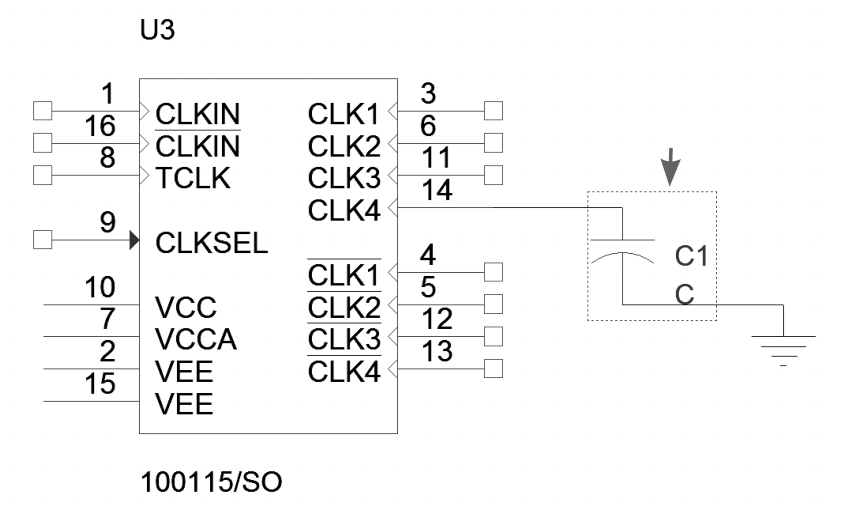

（5）设计原理图时，有时需要旋转元件（如电阻、电容等），以方便连线或保证设计美观。首先单击元件，之后按“R”键即可旋转元件，也可执行菜单命令【Edit】→【Rotate】来旋转元件，如图3-42所示。旋转完元件之后重新连线，完成效果如图3-43所示。
图3-42 元件旋转命令
图3-43 元件完成旋转效果

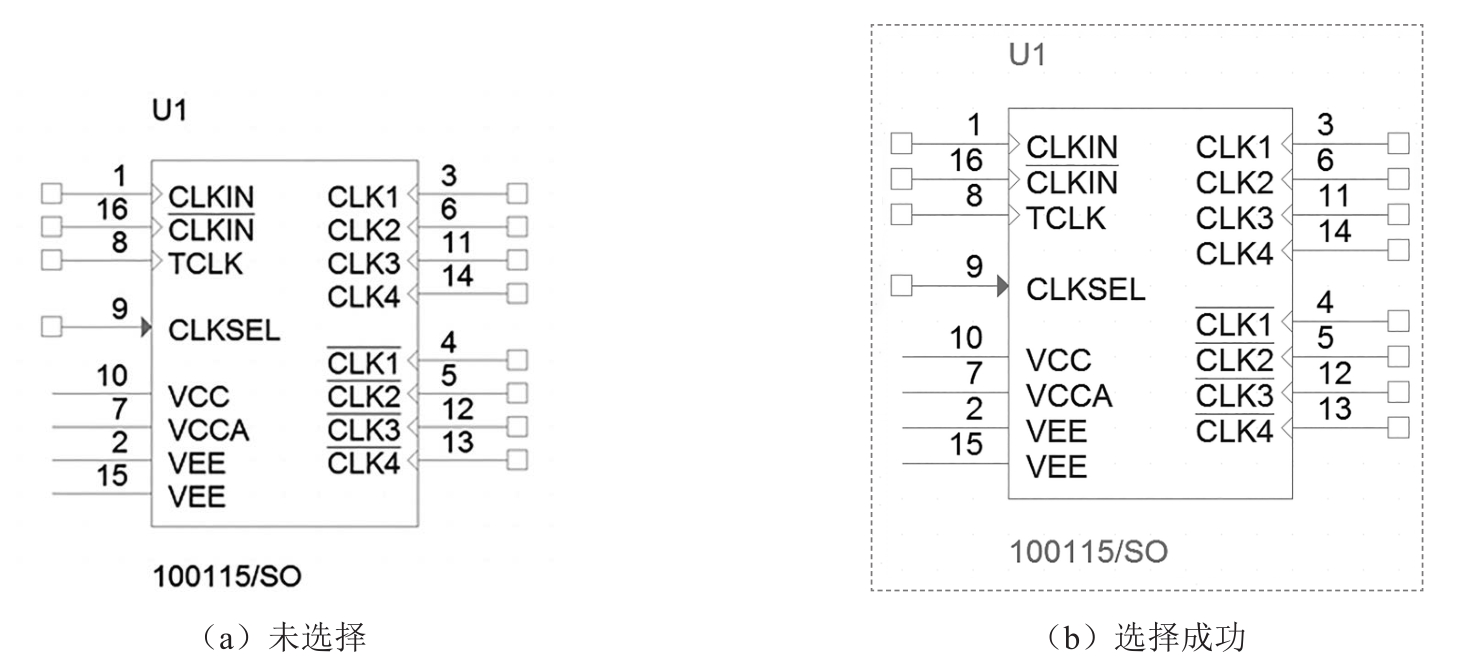

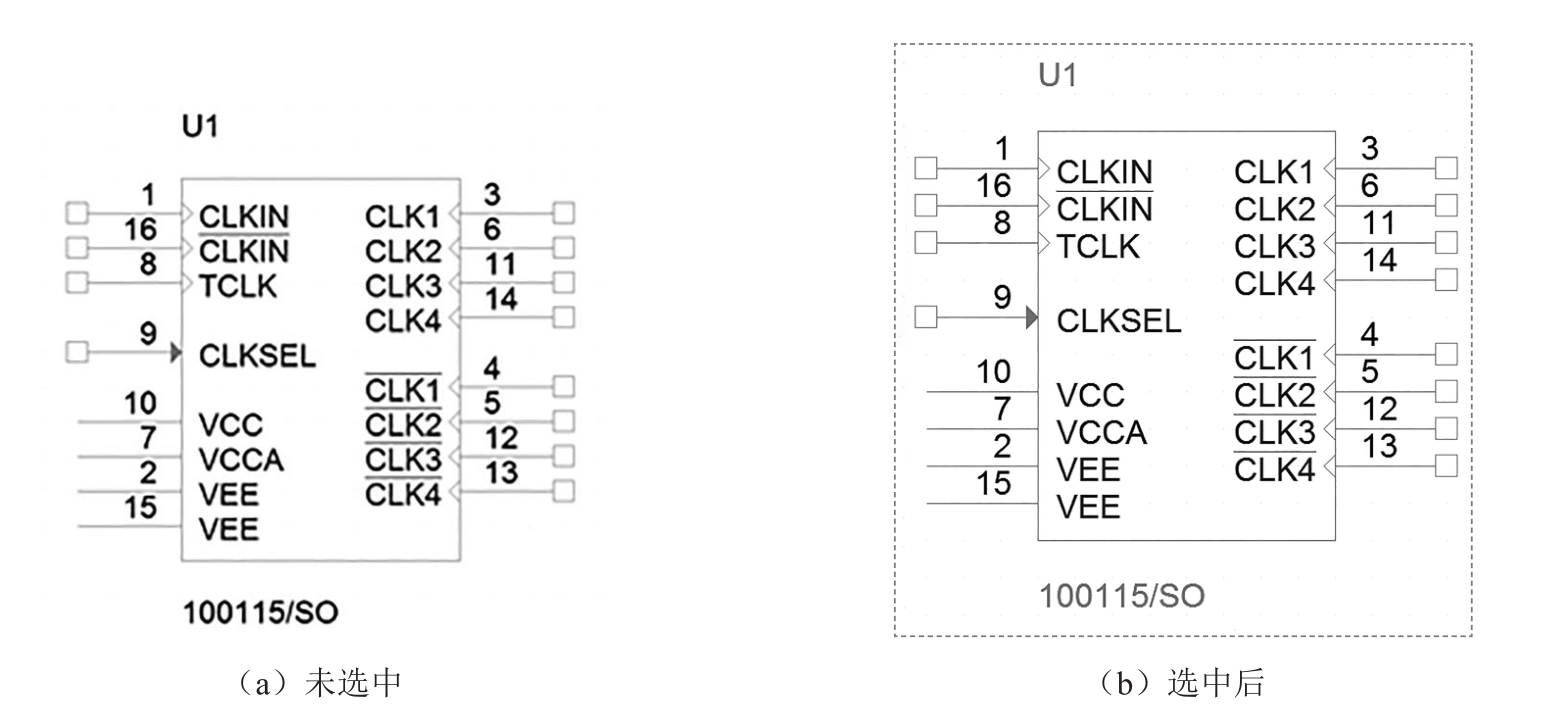

（1）元件“Symbol”放置到原理图后，单击选择放置的元件。未选择元件如图3-44（a）所示，选择成功后如图3-44（b）所示。
图3-44 元件未选择与选择成功示意图

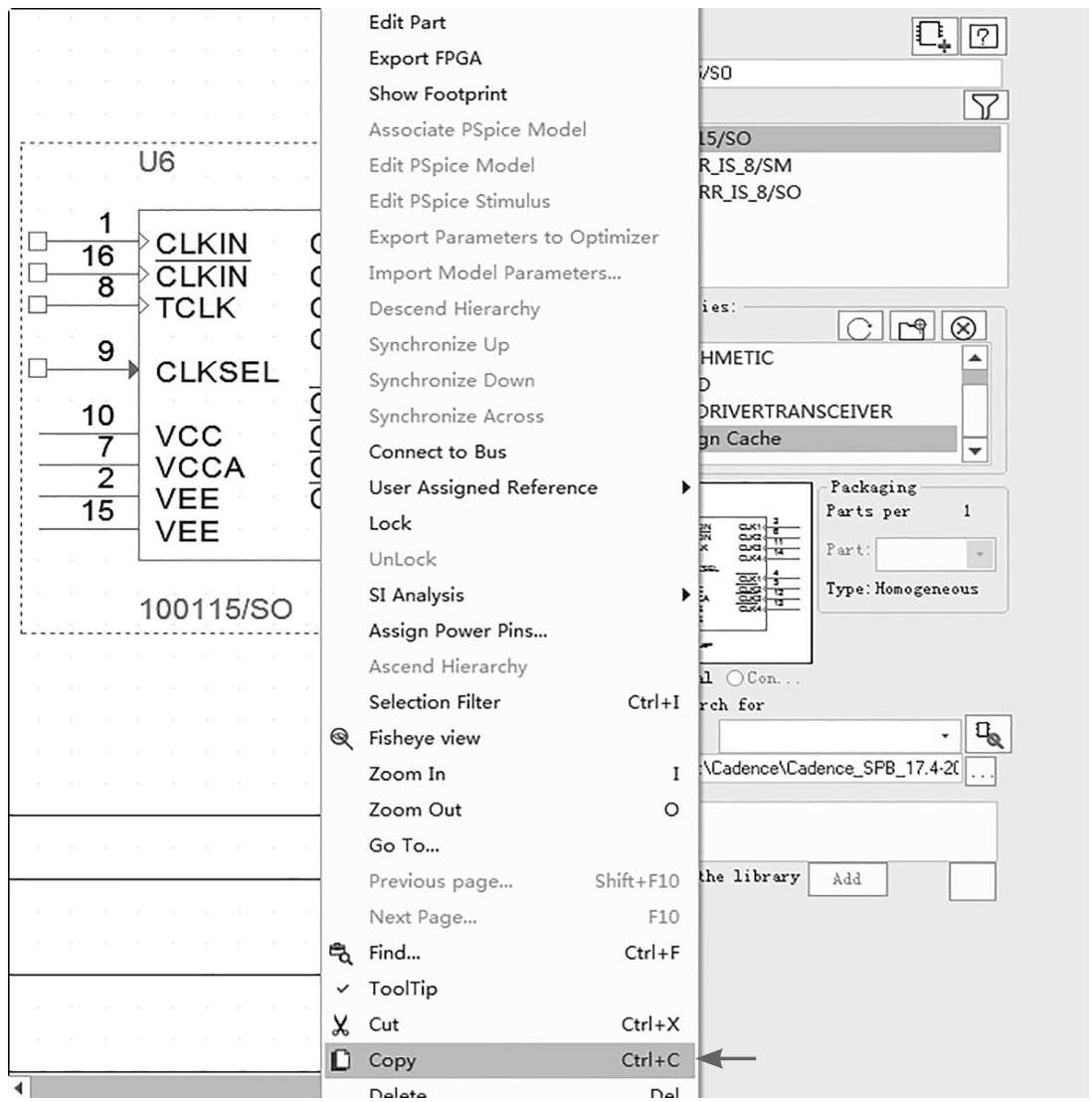

（2）选中元件后，按组合键“Ctrl+C”进行复制，或者右击元件，在快捷菜单中选择“Copy”实现复制，如图3-45所示。
图3-45 复制元件

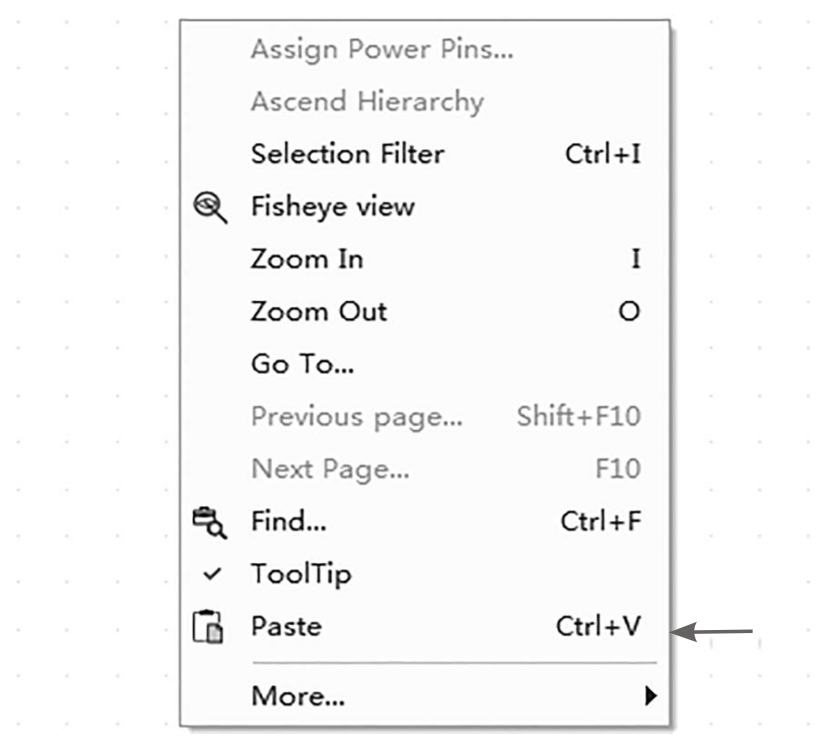

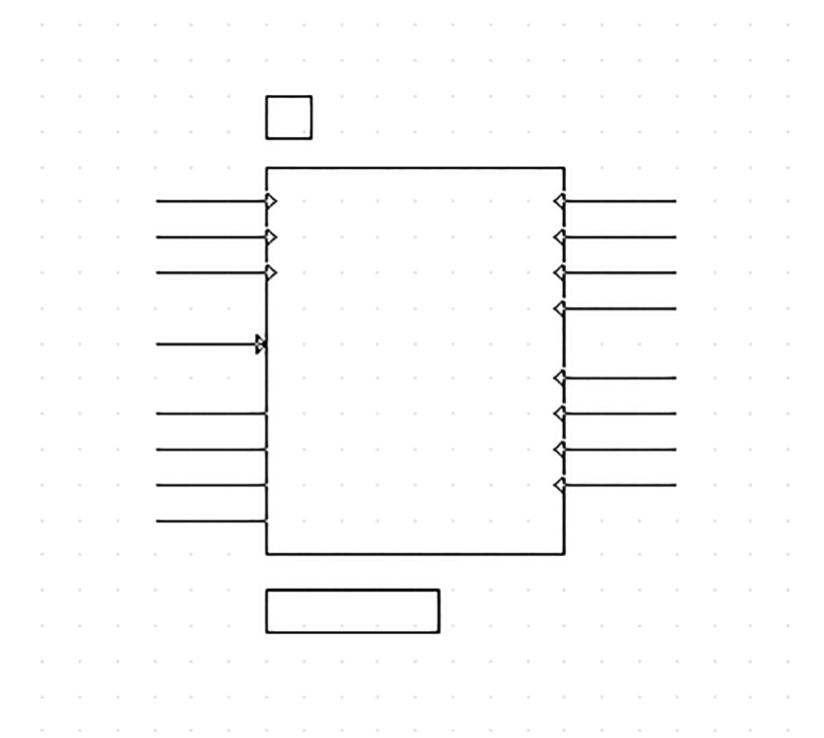

（3）复制完成后，在原理图空白处按组合键“Ctrl+V”，或者右击元件，在快捷菜单中选择“Paste”，如图3-46所示，元件会出现如图3-47所示图形。在原理图中选择合适的位置单击即可放置粘贴的内容。
图3-46 粘贴元件

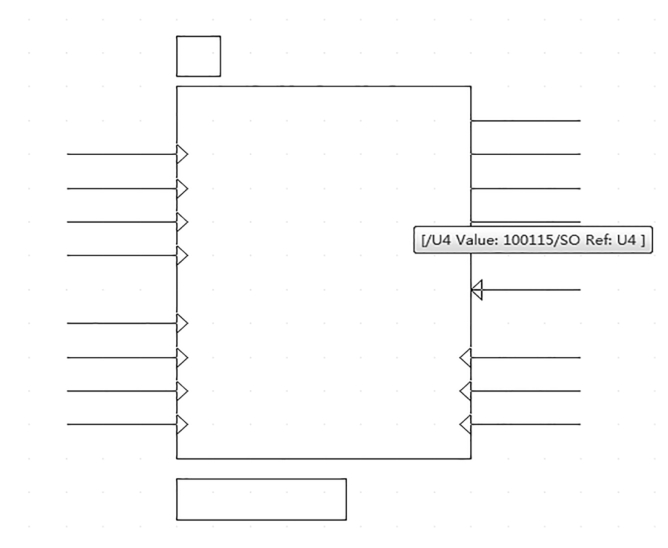

图3-47 粘贴过程中的元件

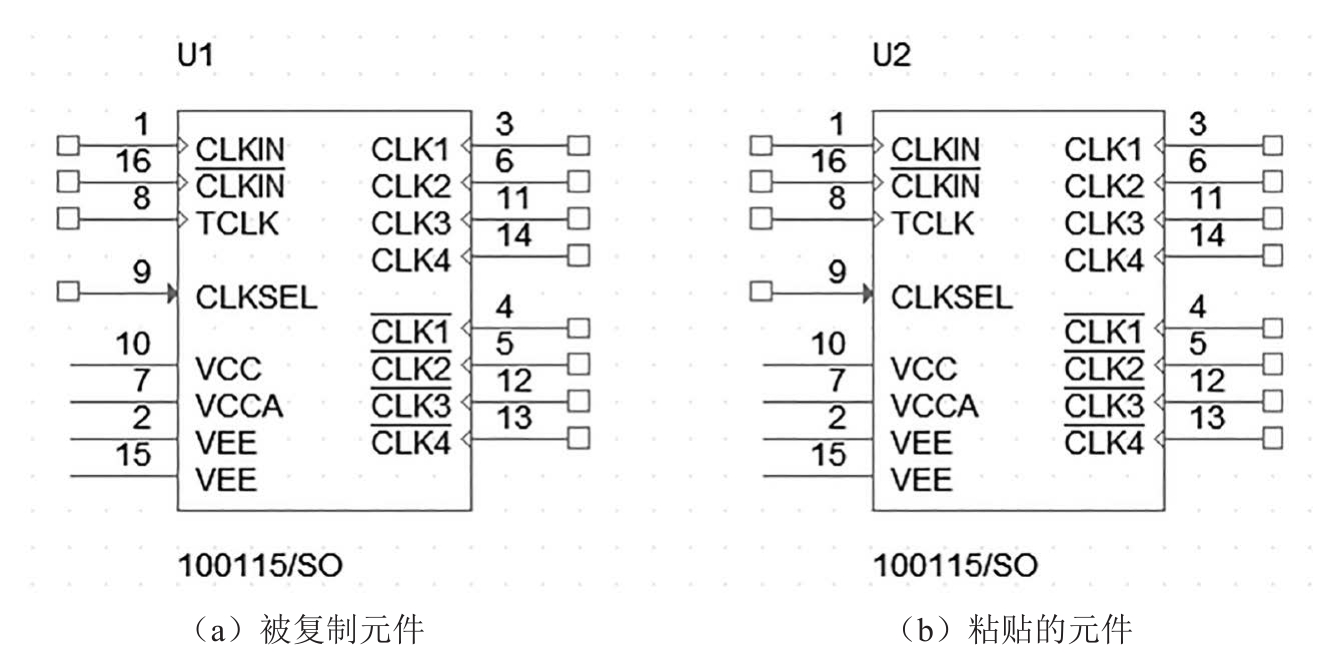

（4）粘贴完成后，效果如图3-48所示，元件位号会自动增加。
图3-48 粘贴完成效果

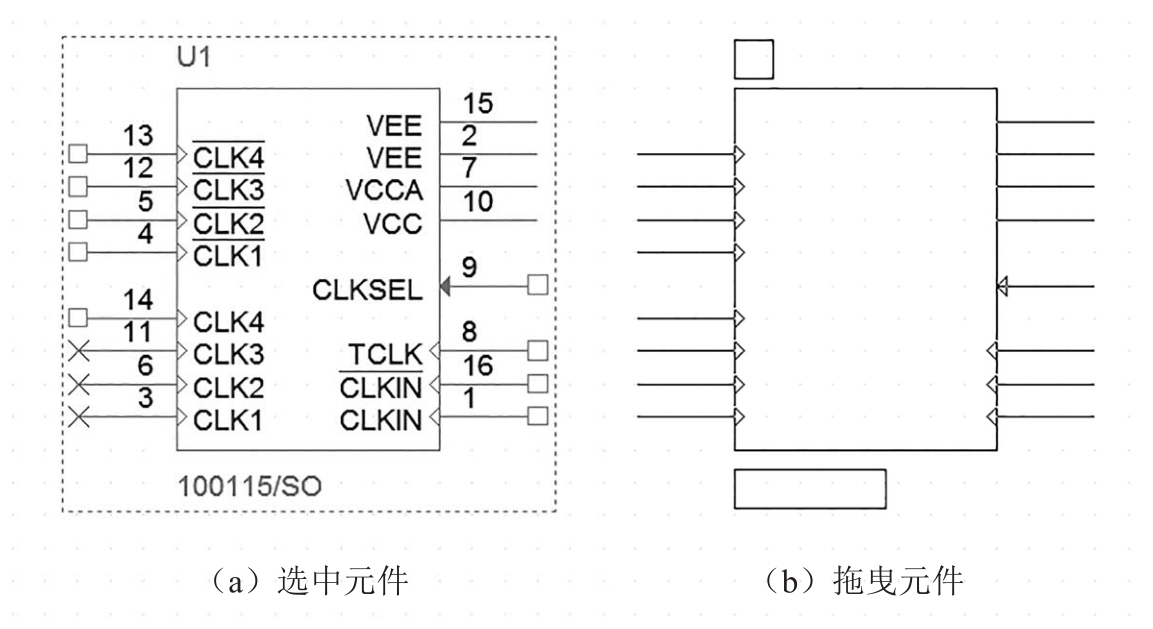

（5）选中元件，然后按住Ctrl键直接拖曳，出现如图3-49所示图形，松开鼠标左键，可快速完成复制、粘贴操作，元件位号也会自动增加。
图3-49 快速拖曳效果
（1）先选中元件，未选中元件如图3-50（a）所示，元件选中后的图形如图3-50（b）所示。

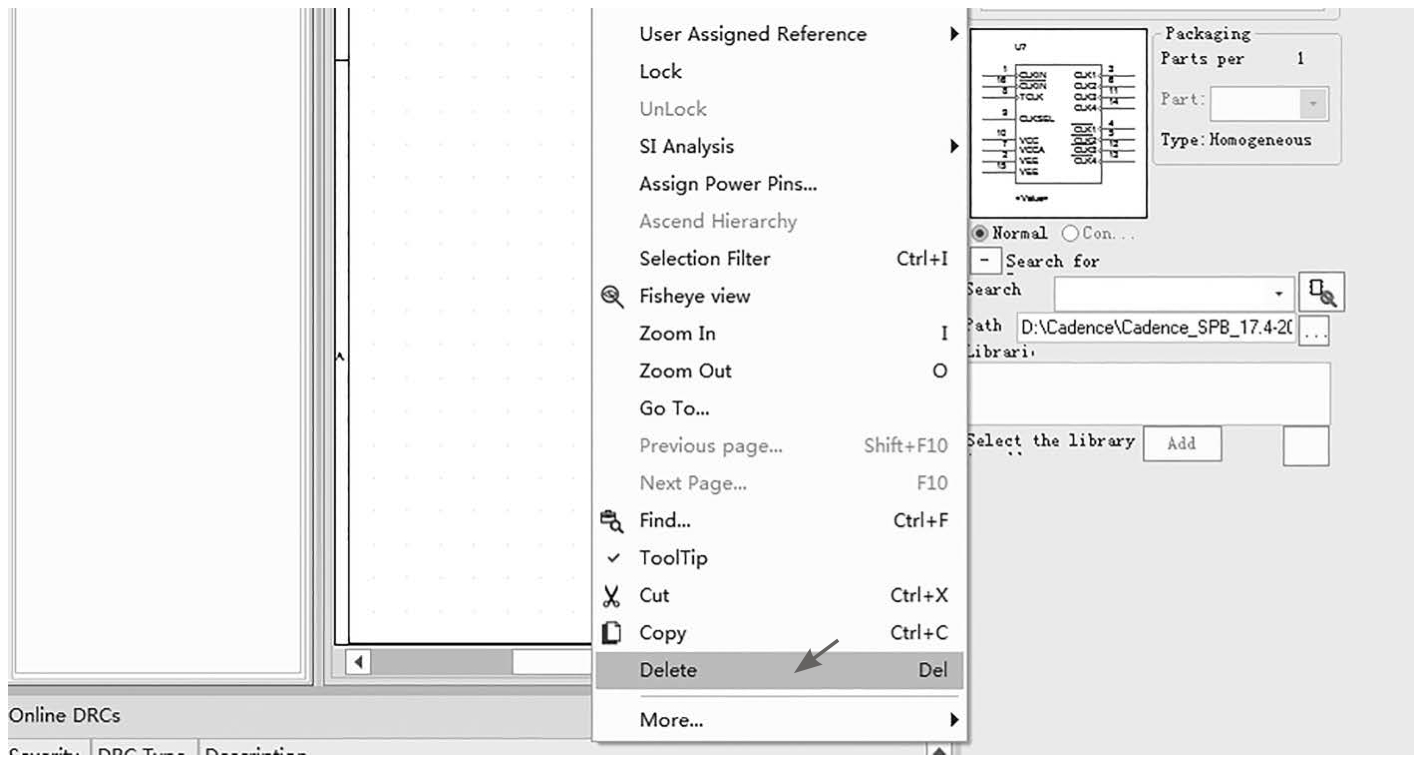

（2）按“Delete”键或“Back Space”键可进行删除操作，或者右击元件，在快捷菜单中选择“Delete”进行删除操作，如图3-51所示。

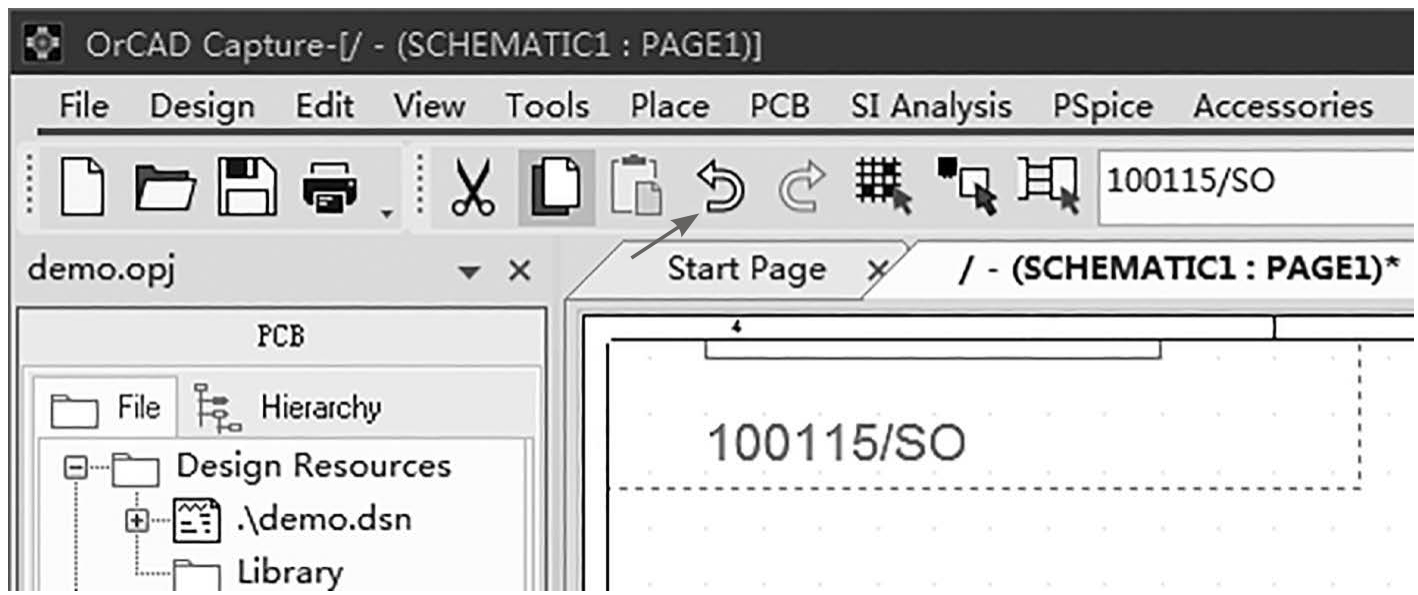

（3）若删除之后发现操作错误，则可以通过按组合键“Ctrl+Z”，或者单击菜单栏中的
图标撤消删除操作，如图3-52所示。
图3-50 元件选择
图3-51 删除命令
图3-52 撤消图标
