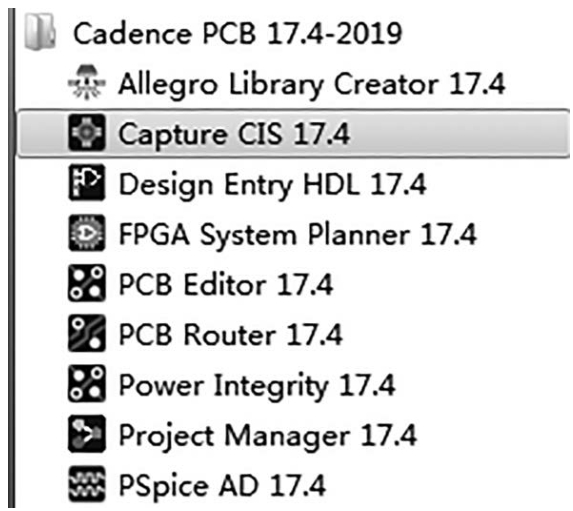

（1）打开计算机的所有程序界面，找到“Cadence PCB 17.4-2019”文件夹目录，并打开此目录下的“Capture CIS 17.4”工具，如图3-1所示。在“17.4 Capture CIS Product Choices”对话框中选择“OrCAD Capture”，推荐勾选“Use as de...”，下次就会默认按此次选项打开，如图3-2所示。

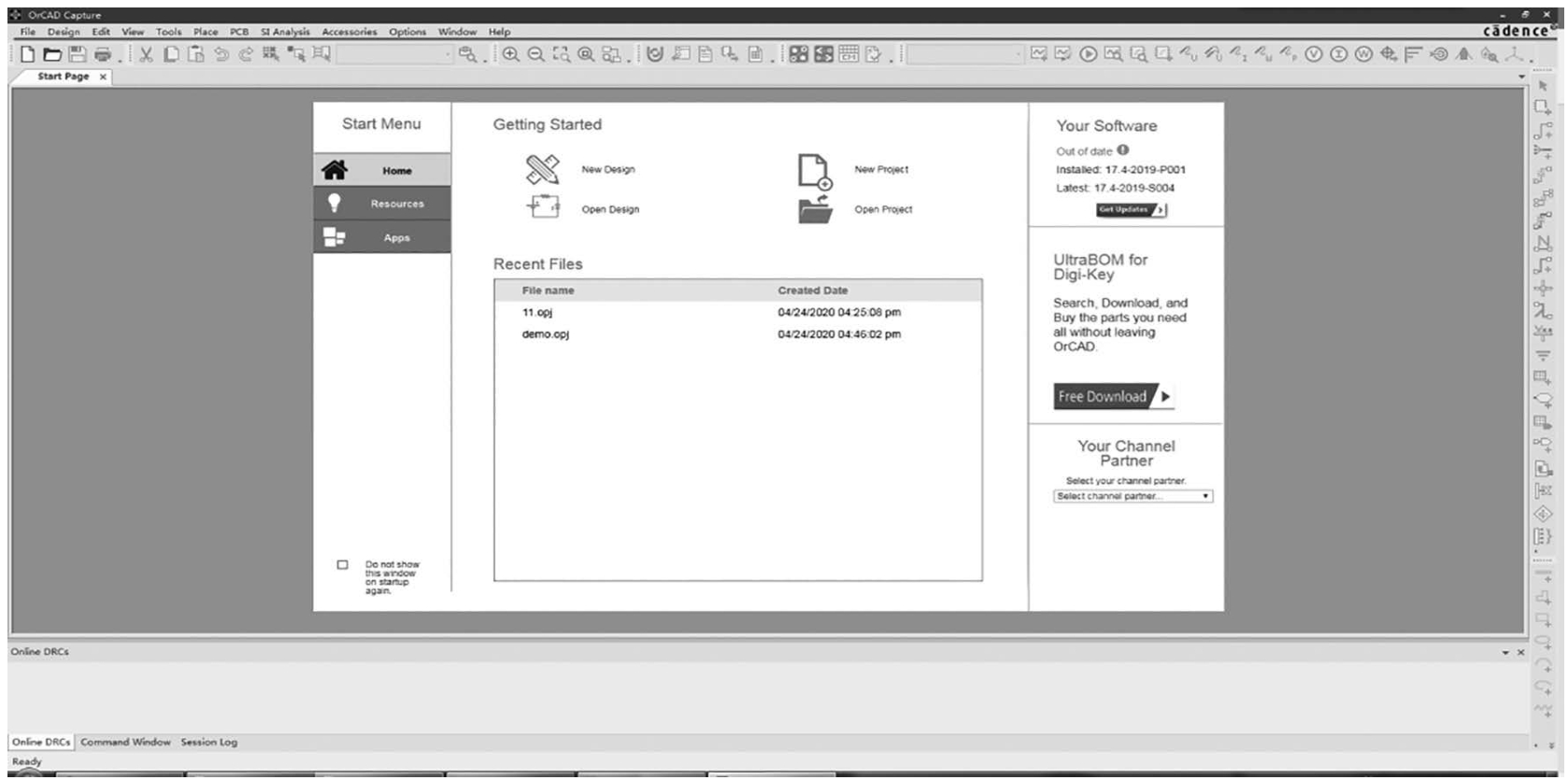

（2）进入OrCAD 17.4初始界面，如图3-3所示。
图3-1 OrCAD位置

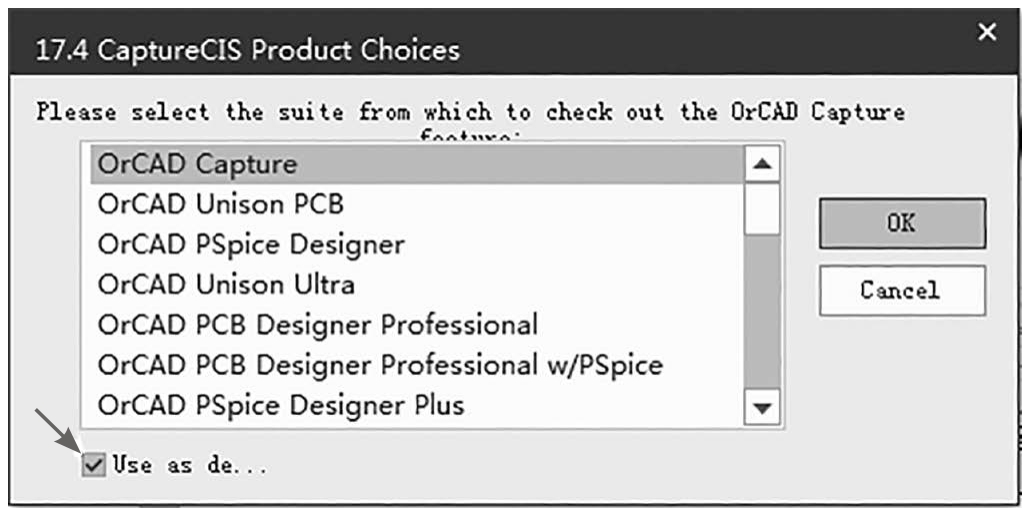

图3-2 OrCAD选择对话框
图3-3 OrCAD 17.4初始界面

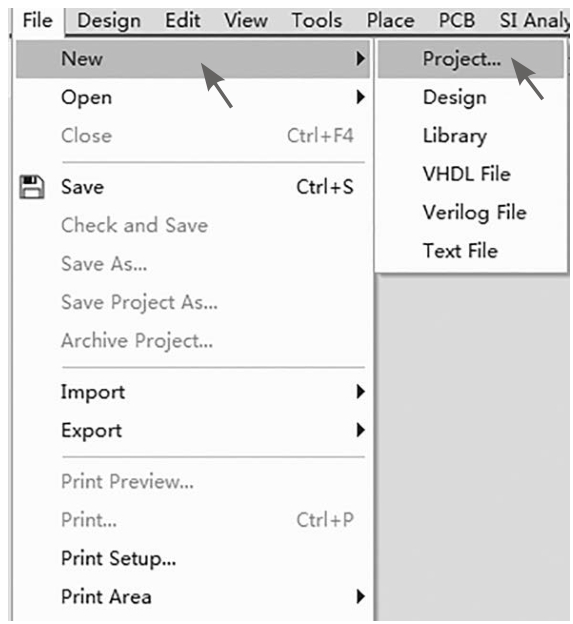

（3）执行菜单命令【File】→【New】→【Project...】，新建工程，如图3-4所示。

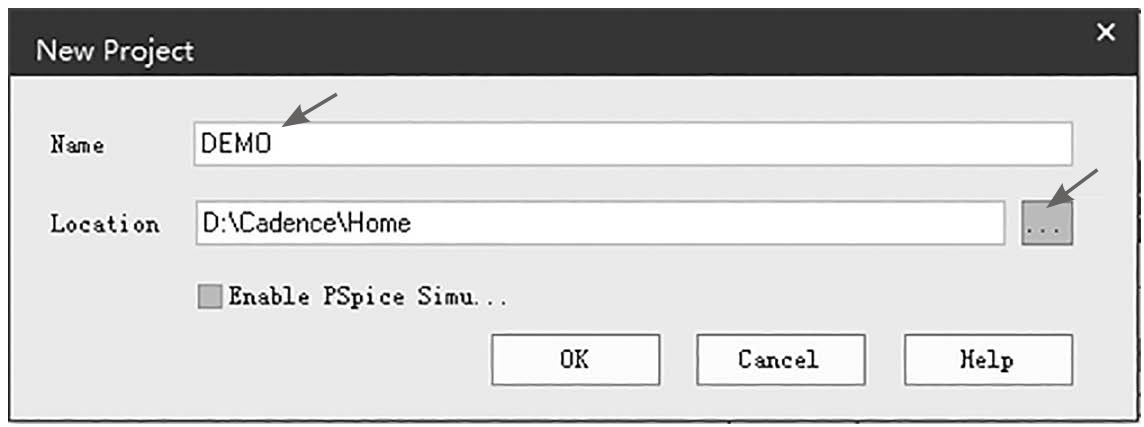

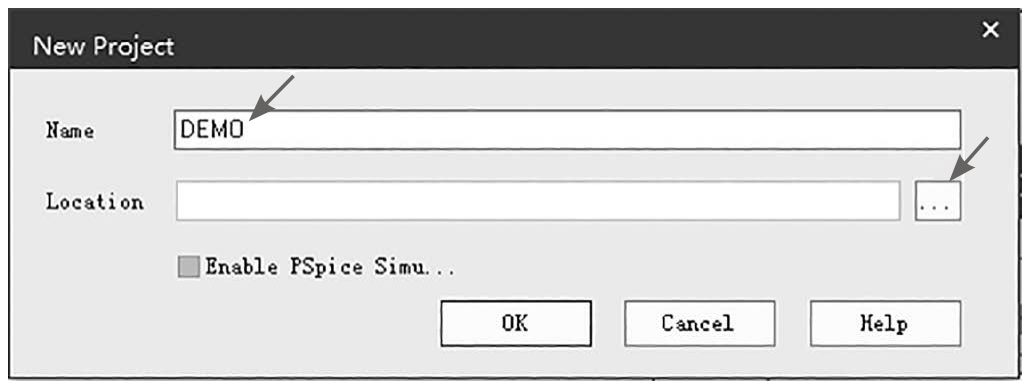

（4）在图3-5所示对话框的Name栏中输入新建工程名称，这里以“DEMO”为例。
图3-4 新建工程位置界面
图3-5 输入新建工程名称
（5）单击“Location”栏右侧的按钮

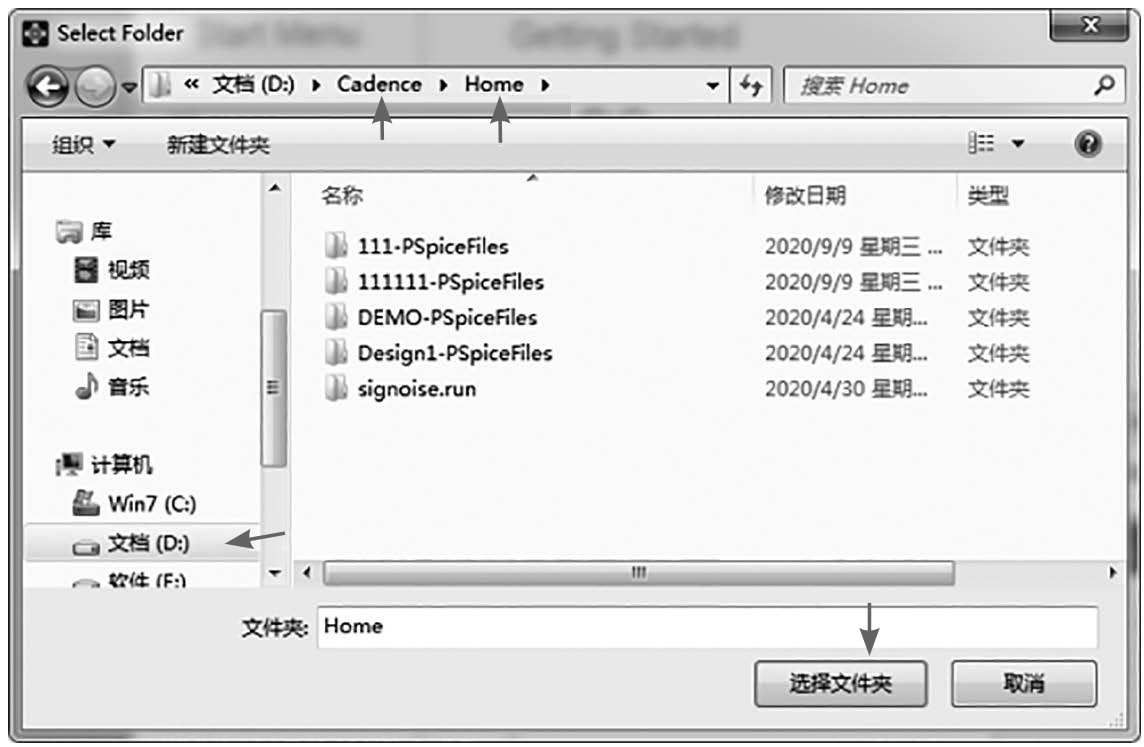

指定工程的路径，如“D：\Cadence\Home”，选择文件夹如图3-6所示。
（6）单击“OK”按钮完成新建工程，如图3-7所示。
图3-6 选择文件类
图3-7 完成新建工程
（7）新建“DEMO”工程完成界面如图3-8所示，\demo.dsn为工程总目录，PAGE1为自动添加的原理图页。
原理图编辑界面主要包含菜单栏、工具栏，绘制工具栏，面板栏、编辑工作区等。
菜单栏各菜单介绍如图3-9～图3-16所示。
File（文件）：用于完成各种文件的新建、打开、保存等操作。
Edit（编辑）：用于完成各种编辑操作，包括撤消、取消、复制及粘贴。
View（查看）：用于视图操作，包括窗口的放大、缩小，工具栏的打开、关闭及网格的设置、显示。
Options（参数）：主要用于对各参数的设置。
图3-8 工程完成界面

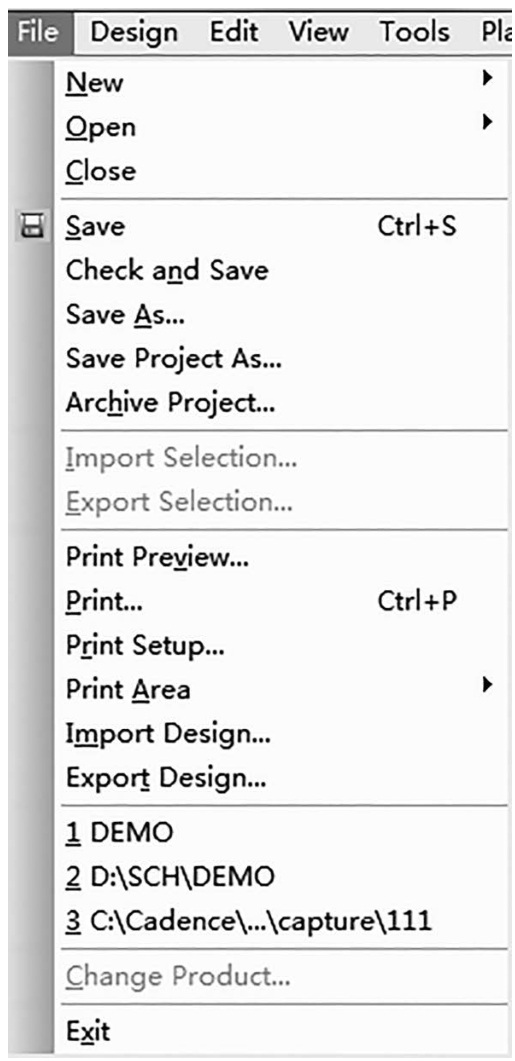

图3-9 File（文件）菜单

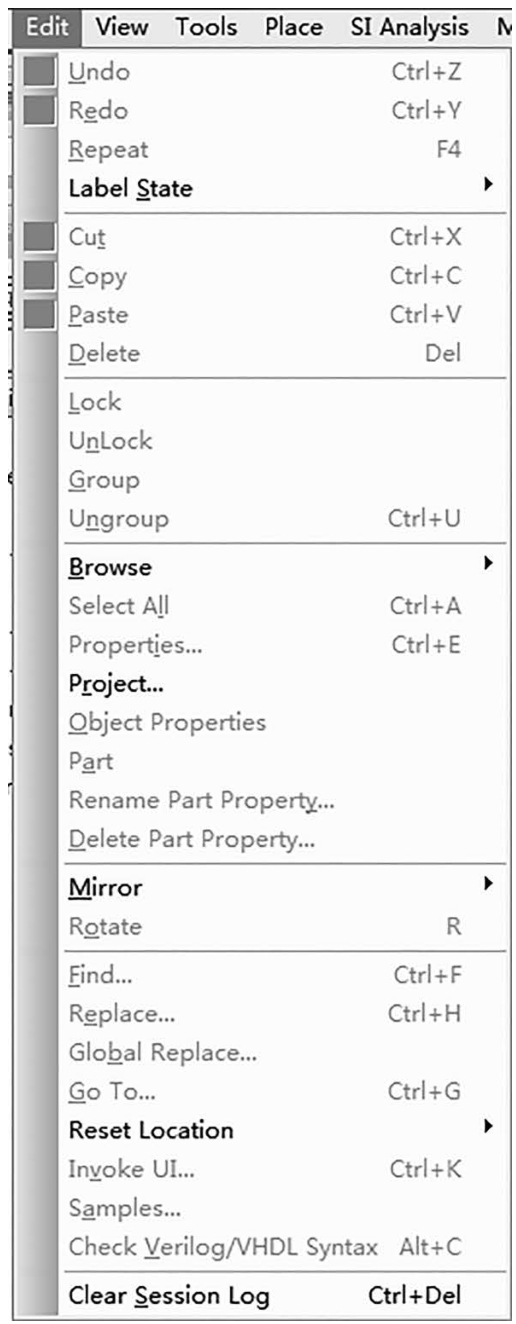

图3-10 Edit（编辑）菜单

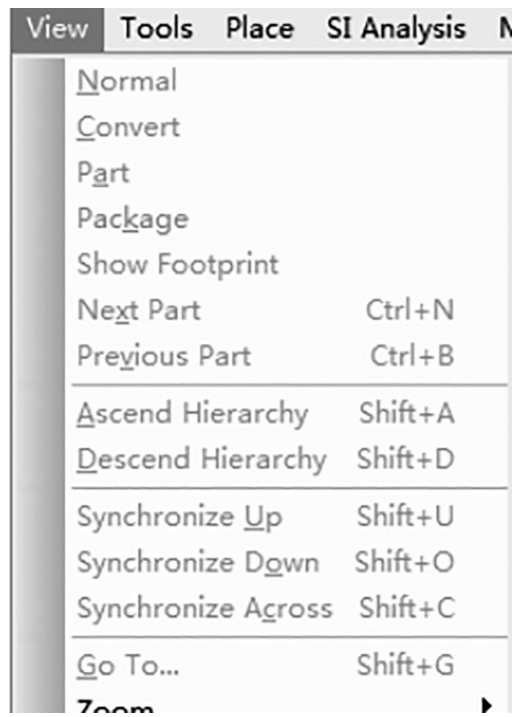

图3-11 View（查看）菜单

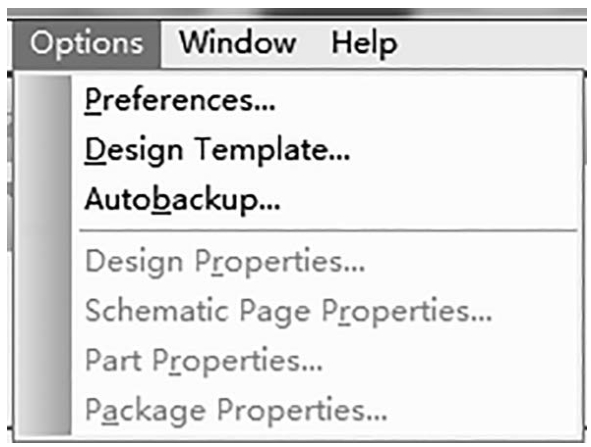

图3-12 Options（参数）菜单
Place（放置）：用于放置电气导线及非电气对象。
Design（设计）：用于新增原理图、移除、更新等操作。

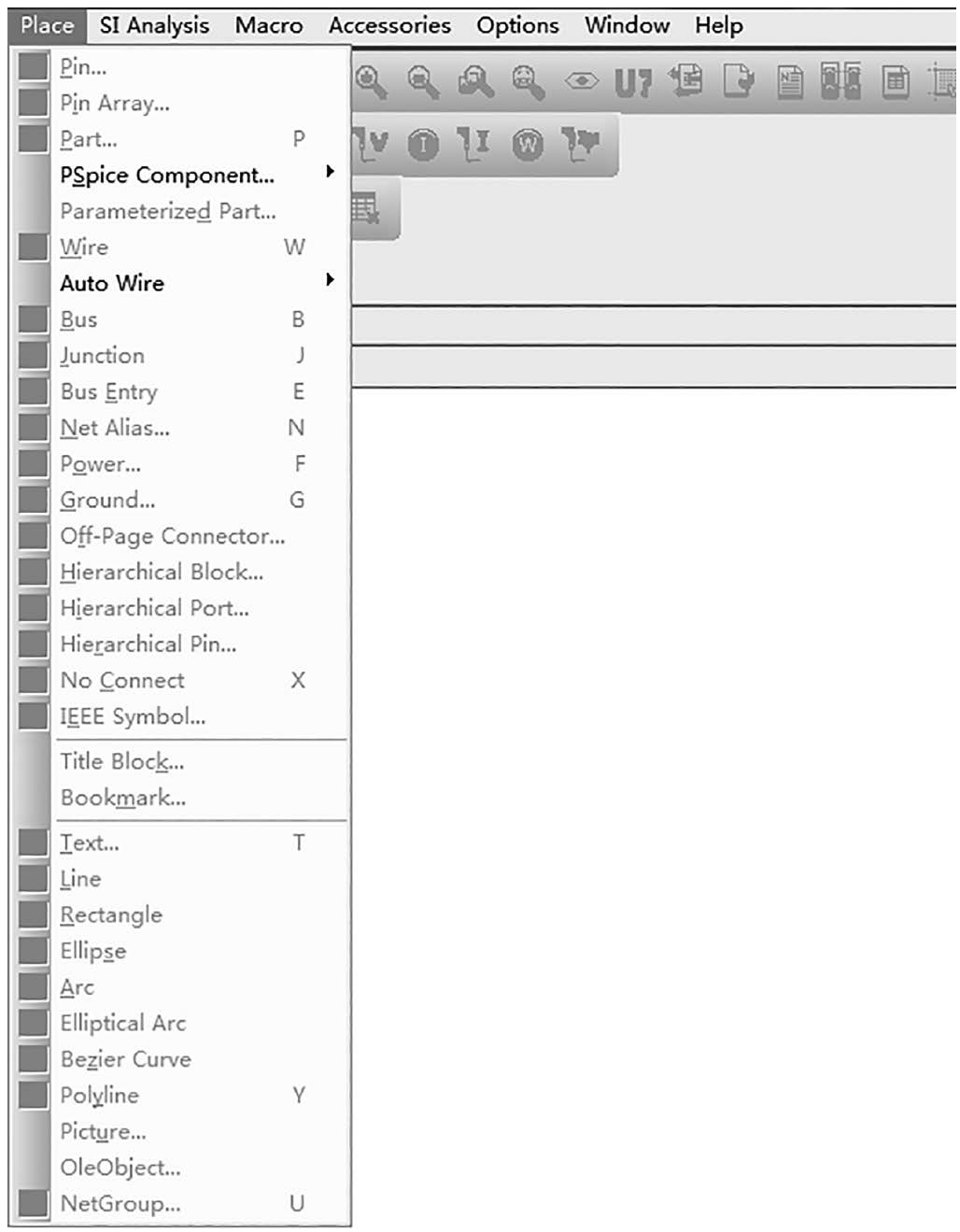

图3-13 Place（放置）菜单
SI Analysis（仿真）：用于SI仿真。
Window（窗口）：用于改变窗口的显示方式，可以切换窗口的双屏或多屏显示、关闭工程文件、打开最近的文件等。

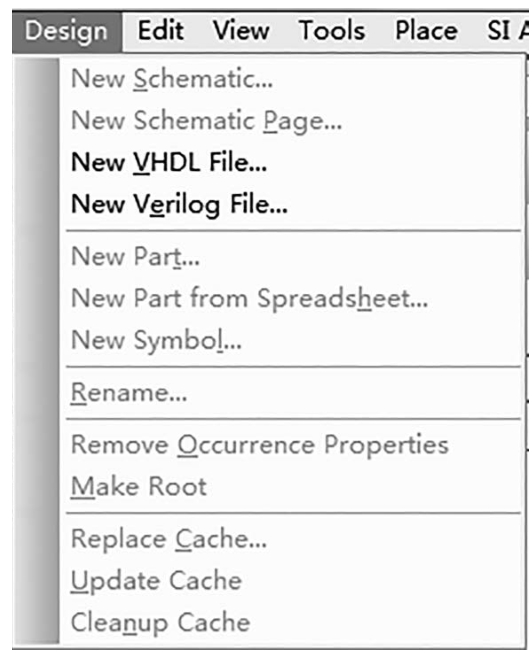

图3-14 Design（设计）菜单

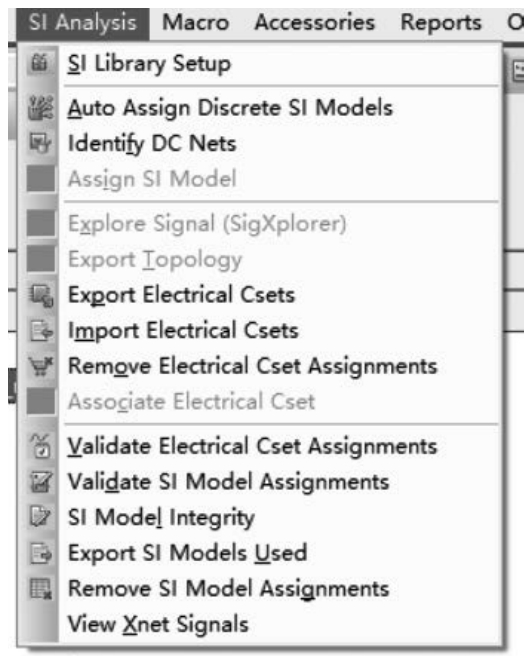

图3-15 SI Analysis（仿真）菜单

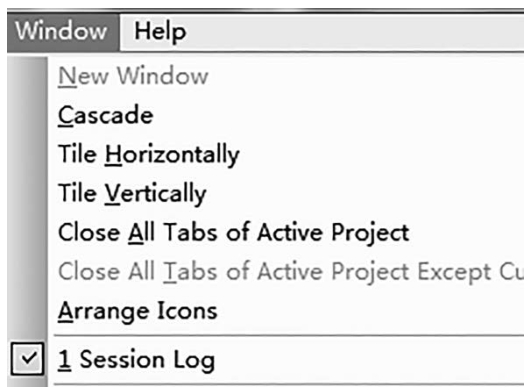

图3-16 Window（窗口）菜单

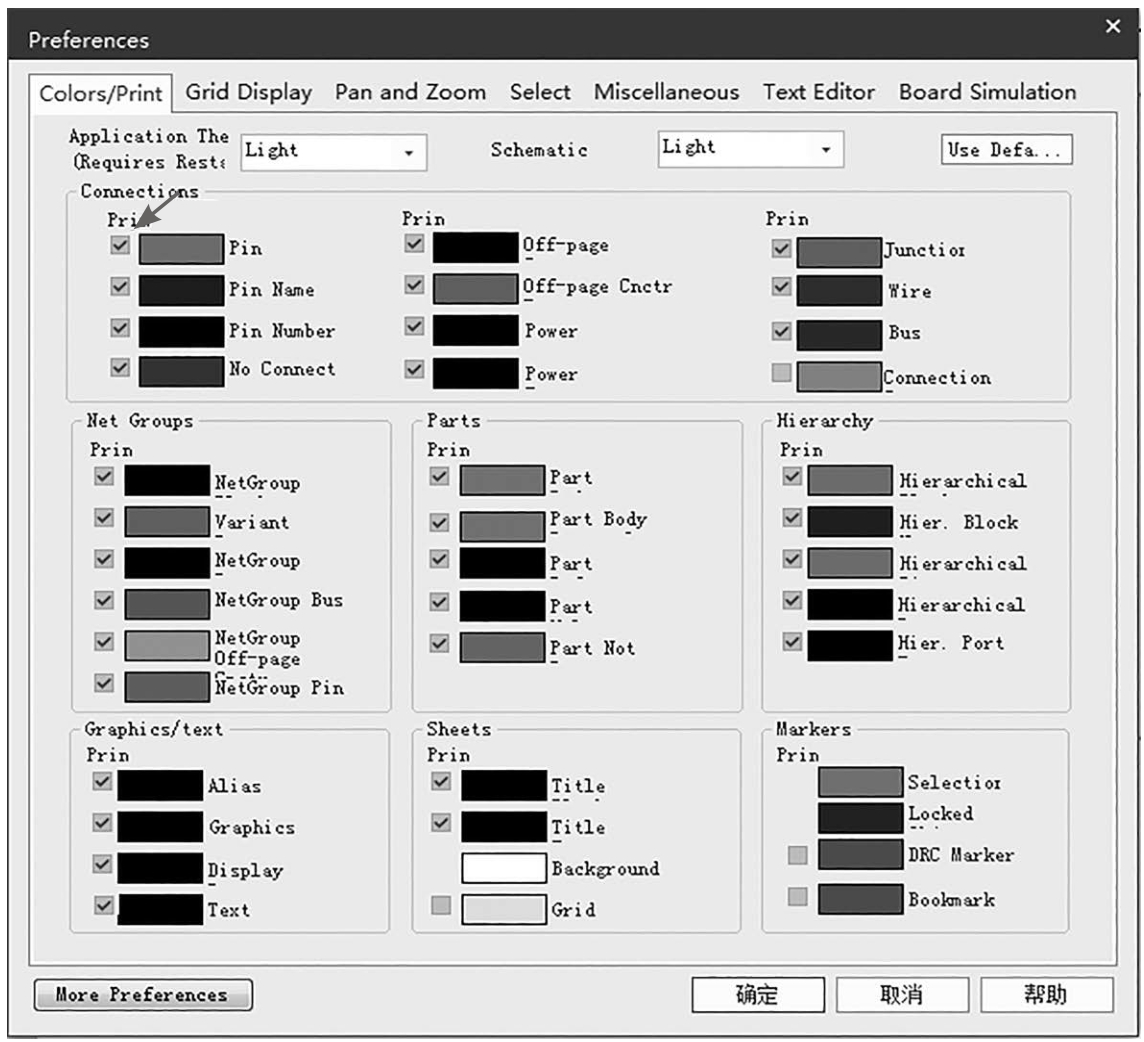

（1）执行菜单命令【Options】→【Preferences...】，选择“Colors/Print”选项卡进行颜色的设置，如果非必需，则一般单击“Use Default”（默认）按钮即可。如图3-17所示，勾选即为选择打印此选项，反之不打印。如需修改颜色，则单击颜色框修改即可。
图3-17 颜色/打印设置面板

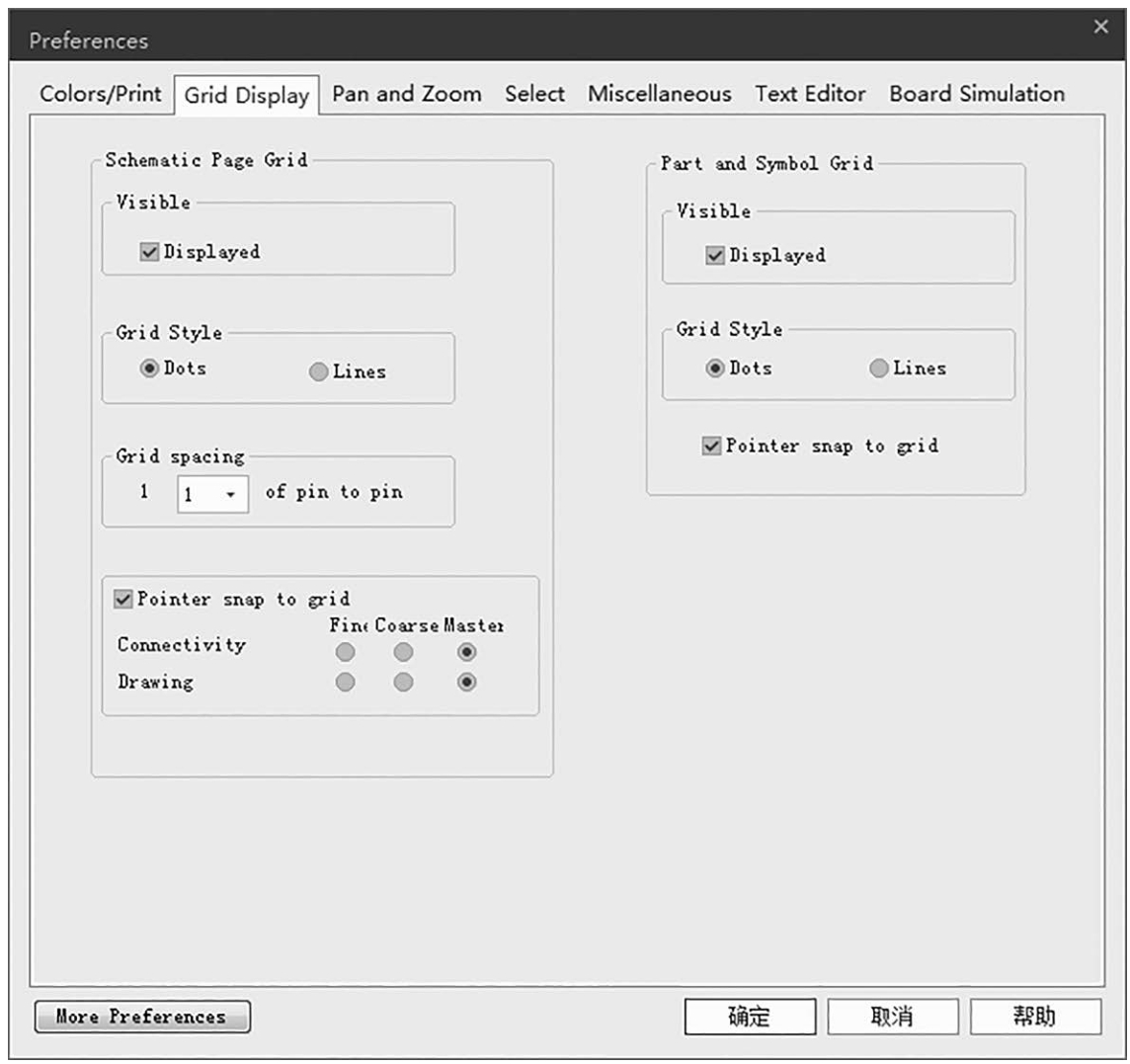

（2）“Grid Display”选项卡：格点设置面板如图3-18所示。
Schematic Page Grid：为原理图设置格点。
Part and Symblol Grid：封装设置格点。
Visible：勾选“Displayed”为可视，反之为不可视。
Grid Style：格点风格分为“Dots”（点状）、“Lines”（线状）。推荐在设计时选择线状，以便设计时能非常清楚地看出元件及封装是否在同一水平线上。
Grid spacing：格点间距，原理图与封装是统一的，基本上选择一对一。
Pointer snap to grid：勾选可自动抓取格点。
图3-18 格点设置面板
（3）Pan and Zoom：进行放大或缩小。
（4）Select：选中界面都是默认即可。
（5）Miscellaneous：用得较多的是“Auto Reference”，勾选第一个“Automatically reference placed”表示在放置元器件时，复制元器件的时候会自动增加位号。若不想自动增加位号，则单击“Preserve reference on copy”保持当前位号即可。Intertool Communication：勾选该项则表示能与Allegro软件进行交互式操作。
（6）Text Editor：位号编辑界面。
（7）Board Simulation：用来选择对PCB设计进行模拟仿真的工具，可以选择用VeriLog或VHDL。
（1）执行菜单命令【Options】→【Design Template】，进入设计模板设置面板，“Fonts”选项卡如图3-19示。
图3-19 设计模板设置面板
Fonts：默认模板字体更改。
Alias：网络号。
Bookmark：书签。
Border Text：边框文本。
Hierarchical：等级。
Net Name：网络名。
Off-Page：跨页。
Part：元件。
Part Value：元件值。
Pin Name：管脚名。
Pin Number：管脚号。
Port：端口。
Power Text：电源文本。
Property：属性。
Text：文本。
Title Block：边框。

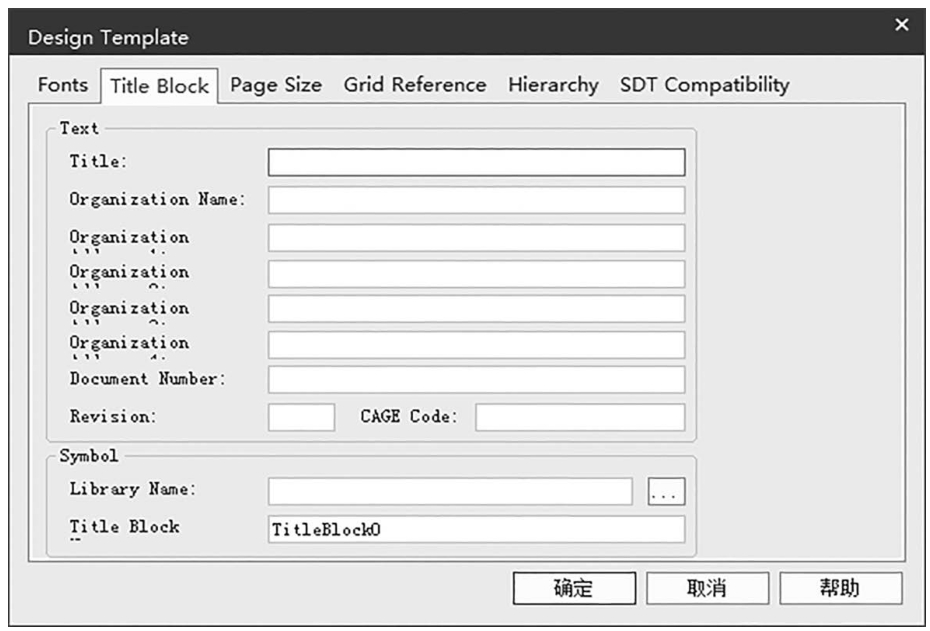

（2）“Title Block”选项卡：原理图右下角的标题栏设置，可根据要求进行自定义或修改，如图3-20所示。
图3-20 “Title Block”选项卡

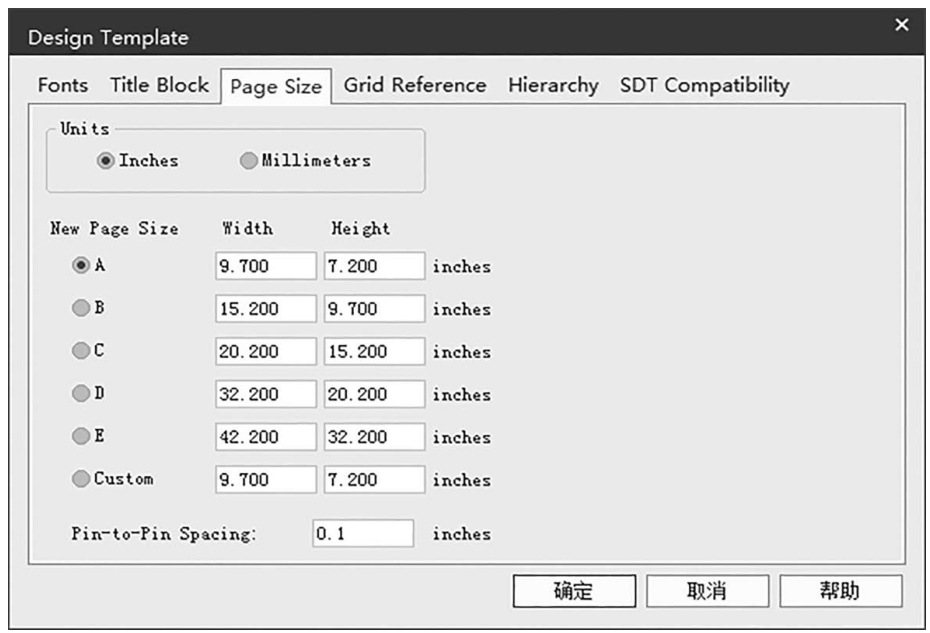

（3）“Page Size”选项卡：页面大小设置，一般可按默认的大小进行设置，如图3-21所示。
图3-21 “Page Size”选项卡

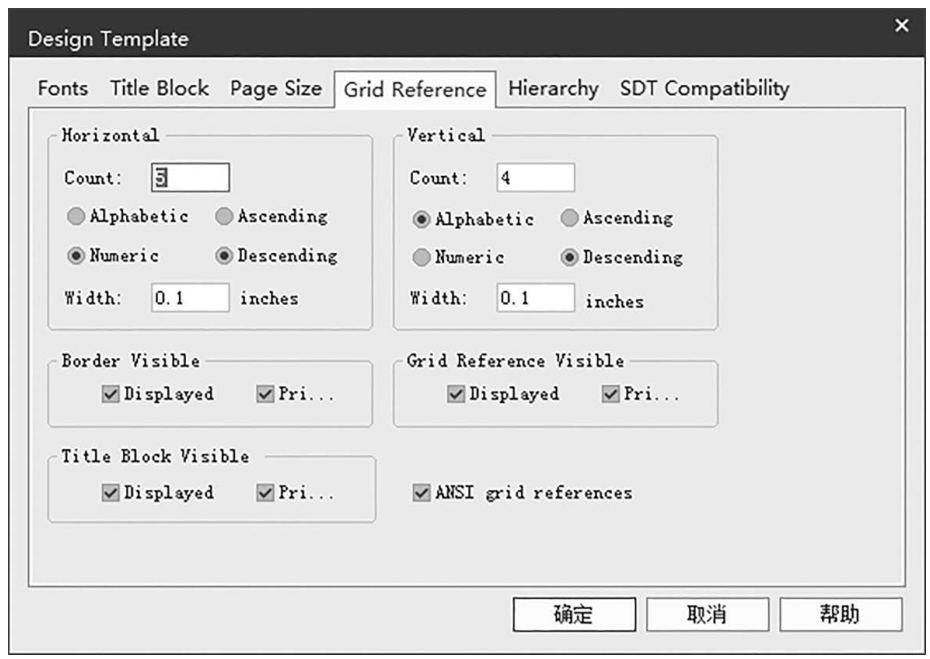

（4）“Grid Reference”选项卡：格点设置模板，默认即可，如图3-22所示。
图3-22 “Grid Reference”选项卡
（5）“Hierarchy”及“SDT Compatibility”选项卡都按默认选项设置即可，如图3-23、图3-24所示。

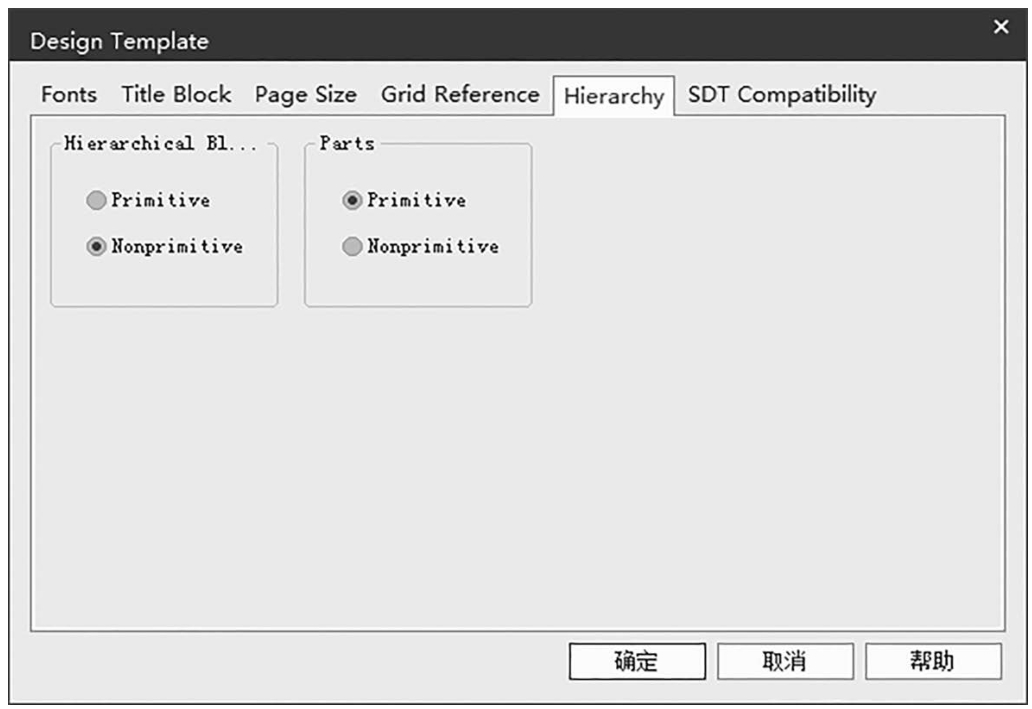

图3-23 “Hierarchy”选项卡

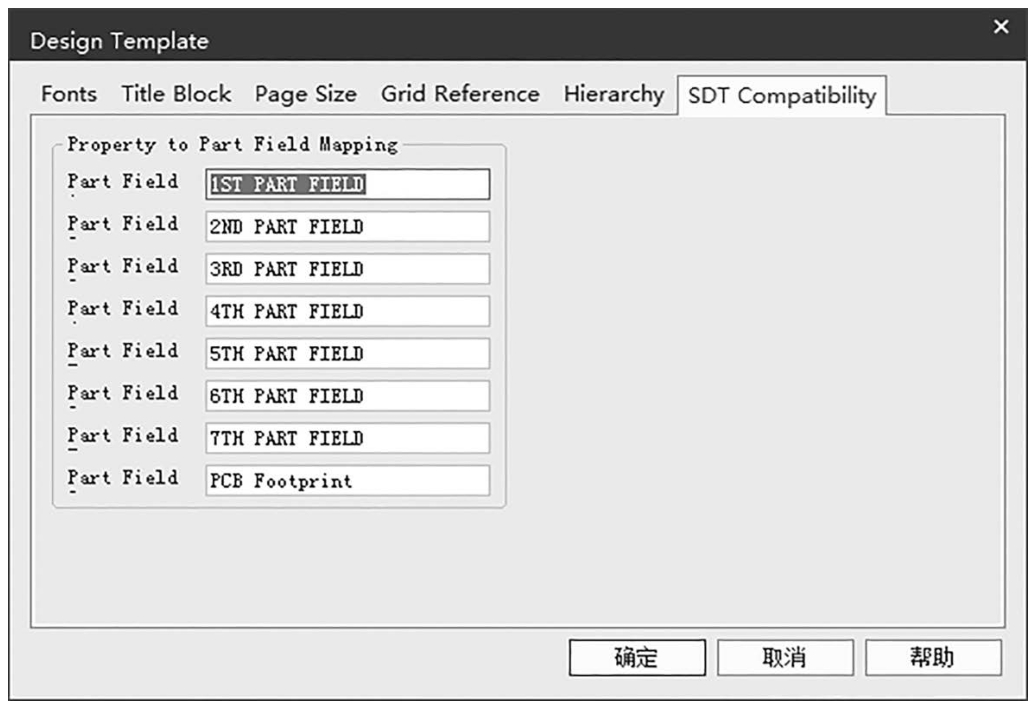

图3-24 “SDT Compatibility”选项卡

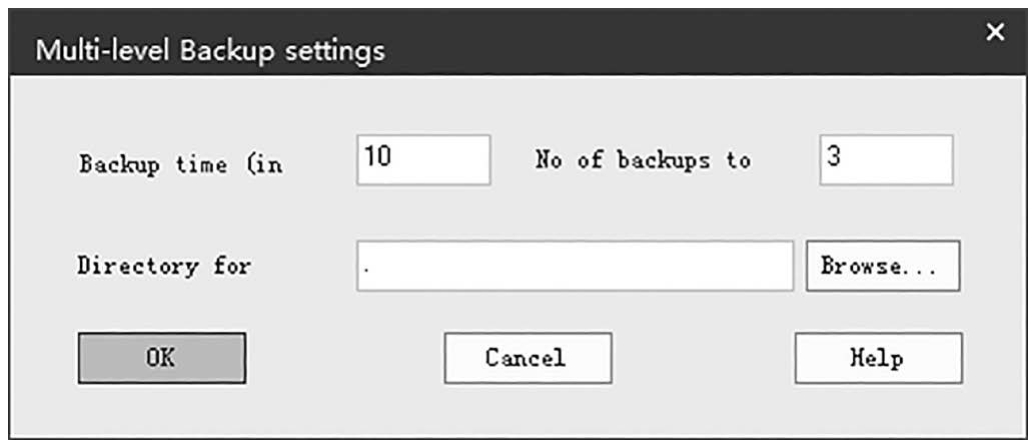

执行菜单命令【Options】→【Autobackup...】，弹出如图3-25所示对话框。
图3-25 Autobackup设置对话框
Backup time：自动备份时间一般默认为10分钟。
No of backups to：自动备份保存数。
Directory for：自动备份保存路径。切记要设置保存的文件夹之后才能使用，否则无法找到自动备份的文件。
