2.5 创建Heterogeneous类型元件

Heterogeneous类型元件由多个部分组成，但是每部分的组成不一样，多数用于比较复杂的IC类型器件，如FPGA等，对IC属性进行分块设计，以方便后期原理图的设计，在创建的时候，每部分都需要单独创建。

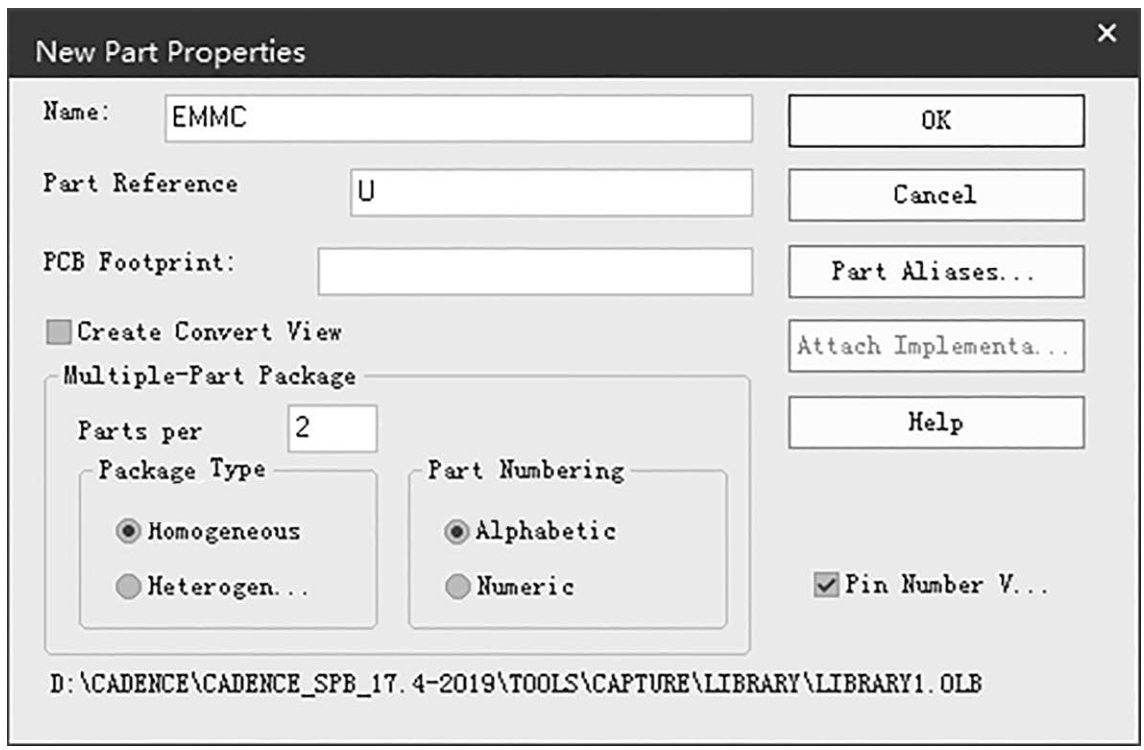

（1）同简单分立元器件的创建一样，首先执行菜单命令【File】→【New】→【Library】新建原理图元件库，右击.olb文件，在快捷菜单中选择“New Part”，新建一个元件。在弹出的“New Part Properties”对话框中修改参数，如图2-24所示。

下面以新建一个Homogeneous类型元件“EMMC”为例进行介绍。

Name栏中输入元件型号名称。

Part Reference Prefix栏默认为“U”，表示新建的元件器件位号以U开头。

Parts per栏中输入2，表示符号包含两个部分。

Package Type部分选择“Heterogen...”。

Part Numbering部分表示编号以英文或阿拉伯数字排号。

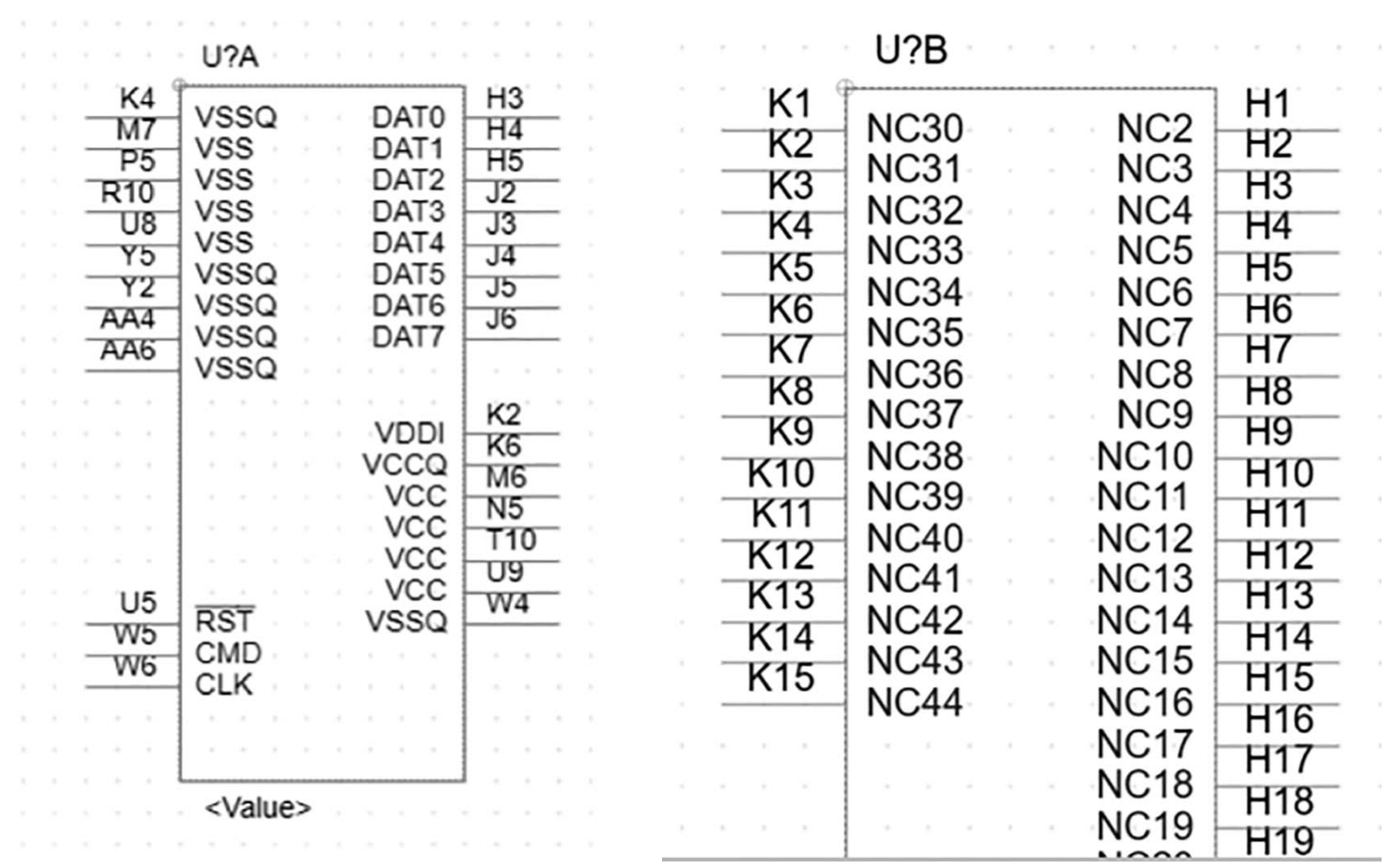

（2）新建的元件同样展示A、B两部分，切换方法同前，可以直接选择A或B进行切换，也可以执行菜单命令【View】→【Next Part】，用组合键“Ctrl+N”切换到下一部分；执行菜单命令【View】→【Previous Part】，用组合键“Ctrl+P”切换到上一部分。与之前不同的是，两部分都需要设置，两部分不再一致，完成效果图如图2-25所示。
