2.4 创建Homogeneous类型原理图符号

Homogeneous类型元件由多个相同部分组成，多数用于集成器件，由多个分立元器件集成在一起，在创建的时候，只需要做其中一部分，其他部分全部与之一致，方便快捷。

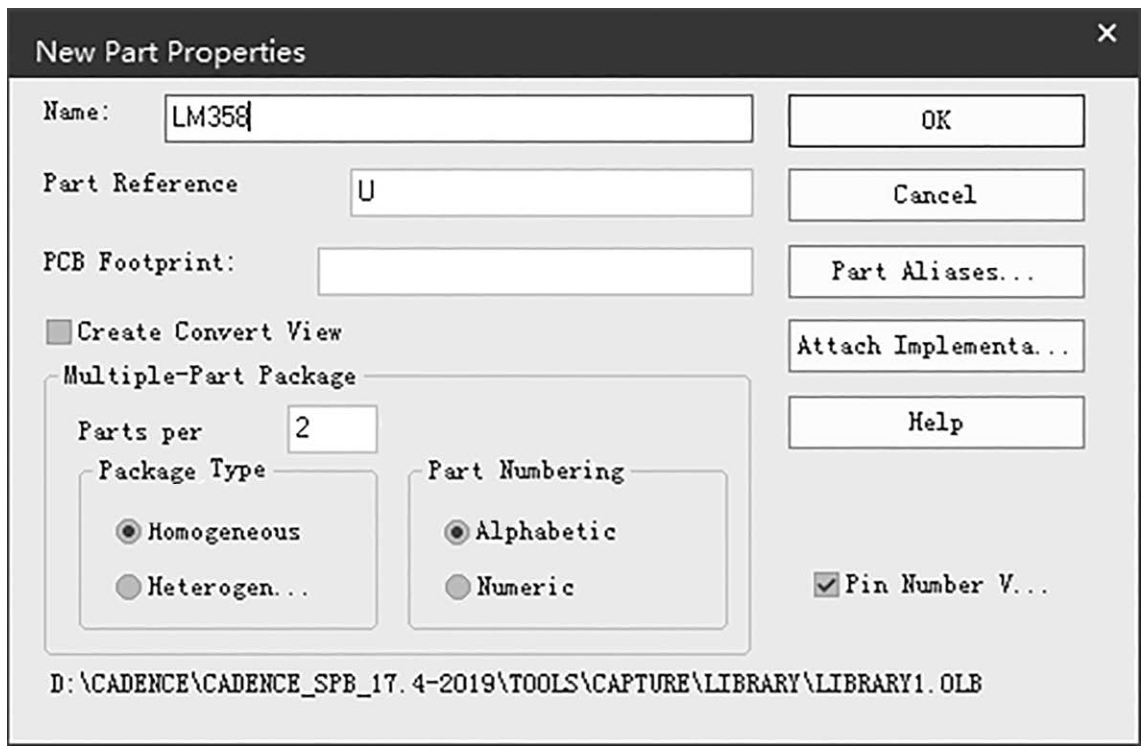

（1）同简单分立元器件的创建一样，首先执行菜单命令【File】→【New】→【Library】新建原理图元件库，右击.olb文件，在快捷菜单中选择“New Part”，新建一个元件。在弹出的“New Part Properties”对话框中修改相应的参数，如图2-21所示。

下面以新建一个Homogeneous类型元件“LM358”为例。

Name栏中输入元件型号名称“LM358”。

Part Reference Prefix栏默认为“U”，表示新建的元件器件位号以U开头。

Package Type部分可选择新建的符号类型。

Part Numbering部分表示管脚编号以英文或阿拉伯数字排号。

Parts per栏中输入2，表示有2个相同的部分。

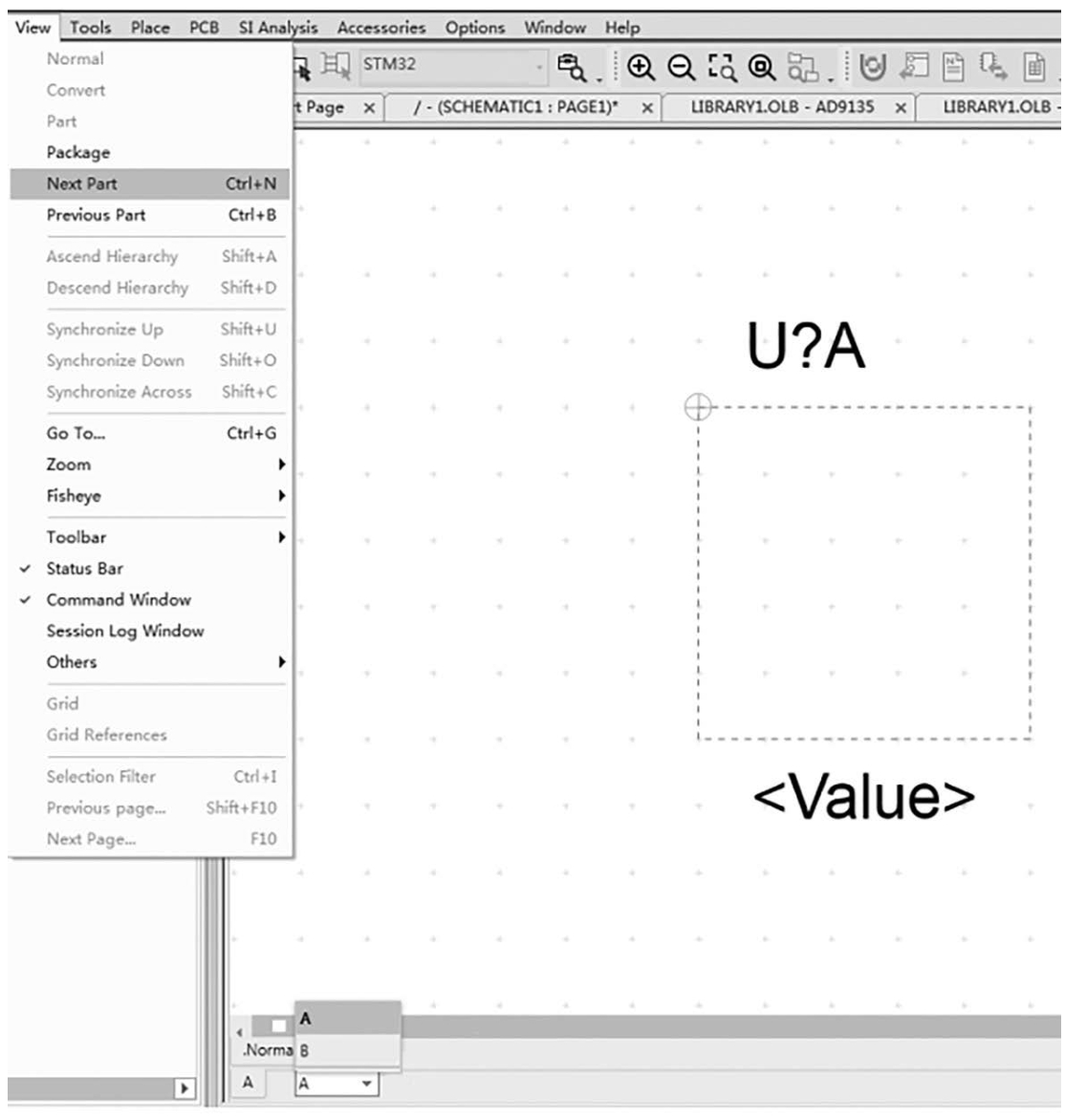

（2）新建的元件如图2-22所示，可以看到下面箭头指示处展示A、B两部分，可以直接选择A或B进行切换，也可以执行菜单命令【View】→【Next Part】，用组合键“Ctrl+N”切换到下一部分；执行菜单命令【View】→【Previous Part】，用组合键“Ctrl+P”切换到上一部分。只需要做其中一个部分，其他部分就与之一致。

（3）进行管脚放置、外形框绘制等，完成效果图如图2-23所示。
