3.3　平面图形

平面图形主要包括“矩形”和“正多边形”等命令。

3.3.1　绘制矩形

1．执行方式

命令行：RECTANG（快捷命令：REC）。

菜单栏：“绘图”→“矩形”。

工具栏：“绘图”→“矩形” 。

功能区：“默认”→“绘图”→“矩形” 。

2．操作步骤

        命令: RECTANG↙
        指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:
        指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:

3．选项说明

第一个角点：通过指定两个角点来确定矩形，如图3-25（a）所示。

倒角（C）：指定倒角距离，绘制带倒角的矩形，如图3-25（b）所示，每一个角点的逆时针和顺时针方向的倒角可以相同，也可以不同，其中第一个倒角距离是指角点逆时针方向的倒角距离，第二个倒角距离是指角点顺时针方向的倒角距离。

标高（E）：指定矩形标高（Z坐标），即把矩形画在标高为Z，并与XOY坐标面平行的平面上，以作为后续矩形的标高值。

圆角（F）：指定圆角半径，绘制带圆角的矩形，如图3-25（c）所示。

厚度（T）：指定矩形的厚度，如图3-25（d）所示。

宽度（W）：指定线宽，如图3-25（e）所示。

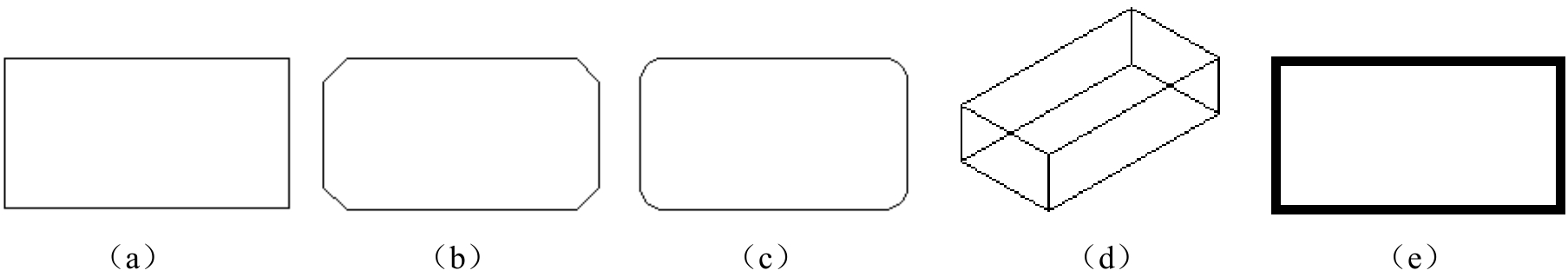

图3-25　绘制矩形

尺寸（D）：使用长和宽创建矩形。第二个指定点将矩形定位在与第一角点相关的4个位置之一内。

面积（A）：通过指定面积和长或宽来创建矩形。选择该选项，系统提示如下。

        输入以当前单位计算的矩形面积 <20.0000>:（输入面积值）
        计算矩形标注时依据 [长度(L)/宽度(W)] <长度>:（按Enter键或输入W）
        输入矩形长度 <4.0000>:（指定长度或宽度）

指定长度或宽度后，系统自动计算出另一个维度后绘制出矩形。如果矩形被倒角或圆角，则在长度或宽度计算中会考虑此设置，如图3-26所示。

旋转（R）：旋转所绘制矩形的角度。选择该选项，系统提示如下。

        指定旋转角度或 [拾取点(P)] <135>:（指定角度）
        指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:（指定另一个角点或选择其他选项）

指定旋转角度后，系统按指定旋转角度创建矩形，如图3-27所示。

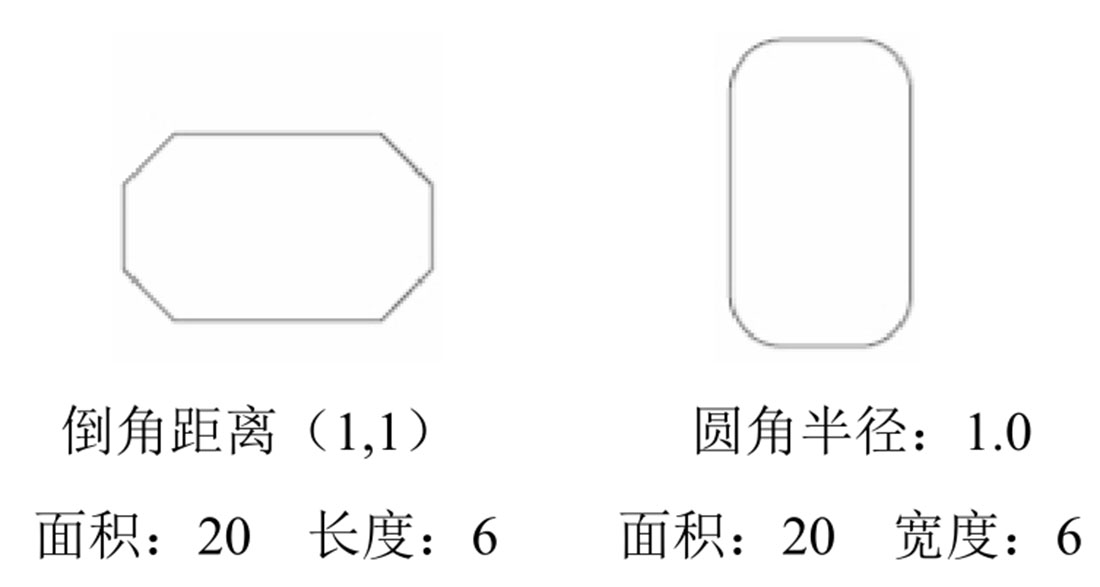

图3-26　按面积绘制矩形

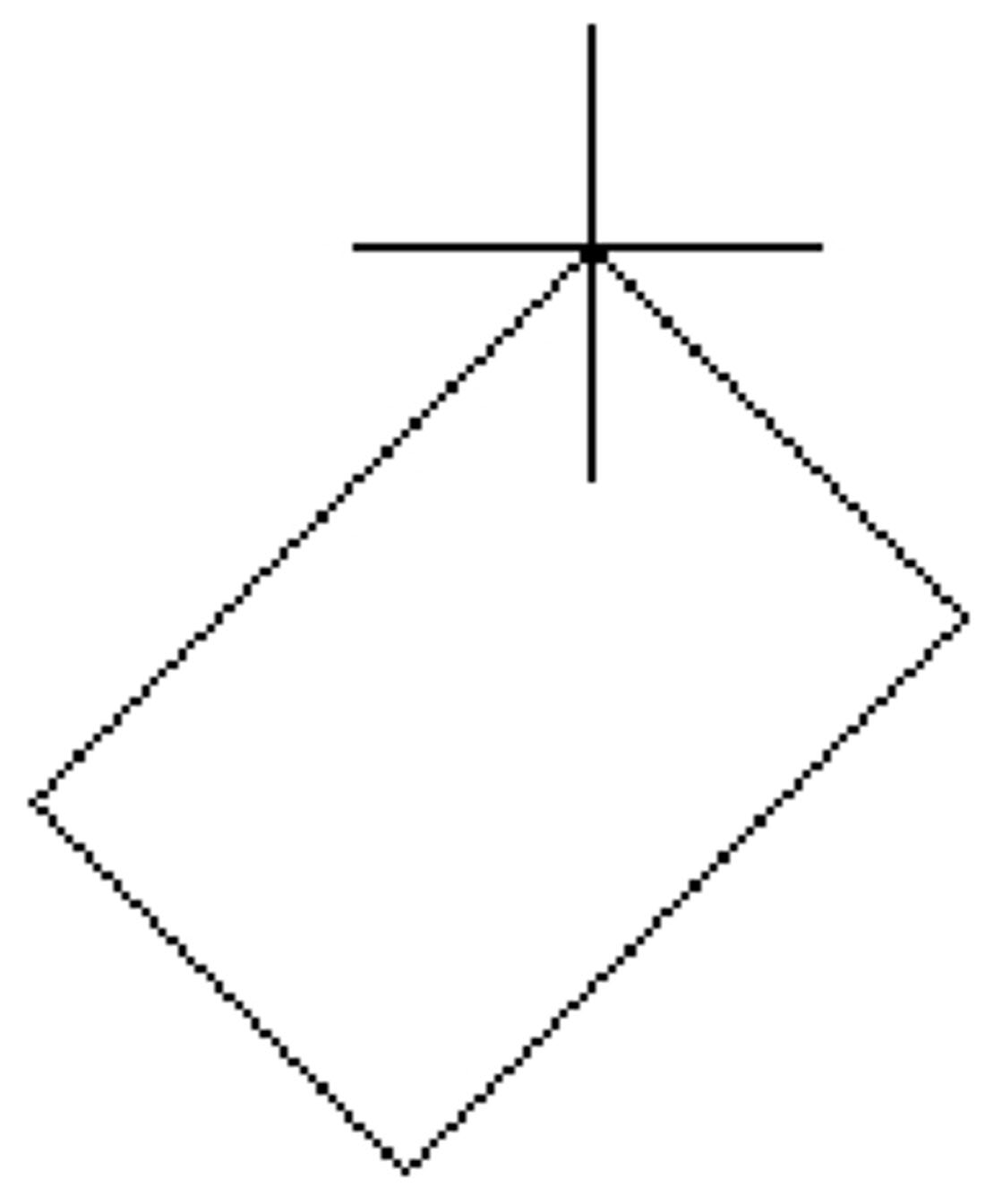

图3-27　按指定旋转角度创建矩形

3.3.2　实例——办公桌

绘制办公桌的流程图如图3-28所示。

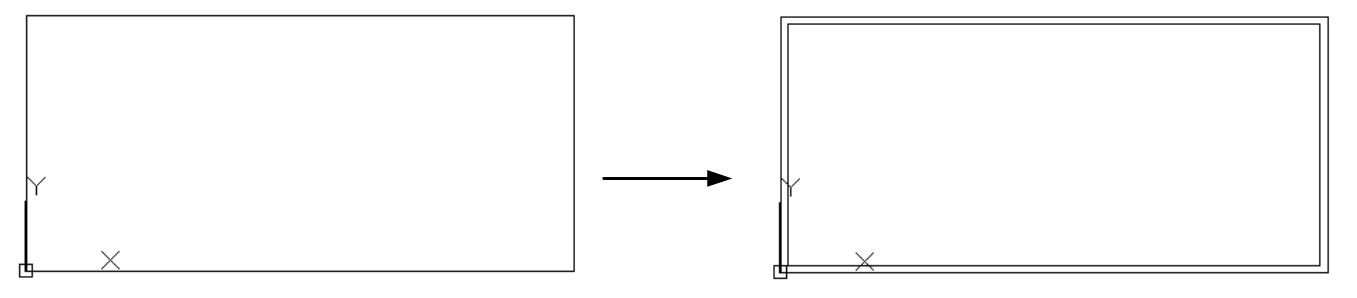

图3-28　绘制办公桌的流程图

操作步骤：

（1）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，绘制外轮廓线，命令行提示与操作如下。

        命令: _line↙
        指定第一个点: 0,0↙
        指定下一点或 [放弃(U)]: @150,0↙
        指定下一点或 [放弃(U)]: @0,70↙
        指定下一点或 [闭合(C)/放弃(U)]: @-150,0↙
        指定下一点或 [闭合(C))/放弃(U)]: c↙

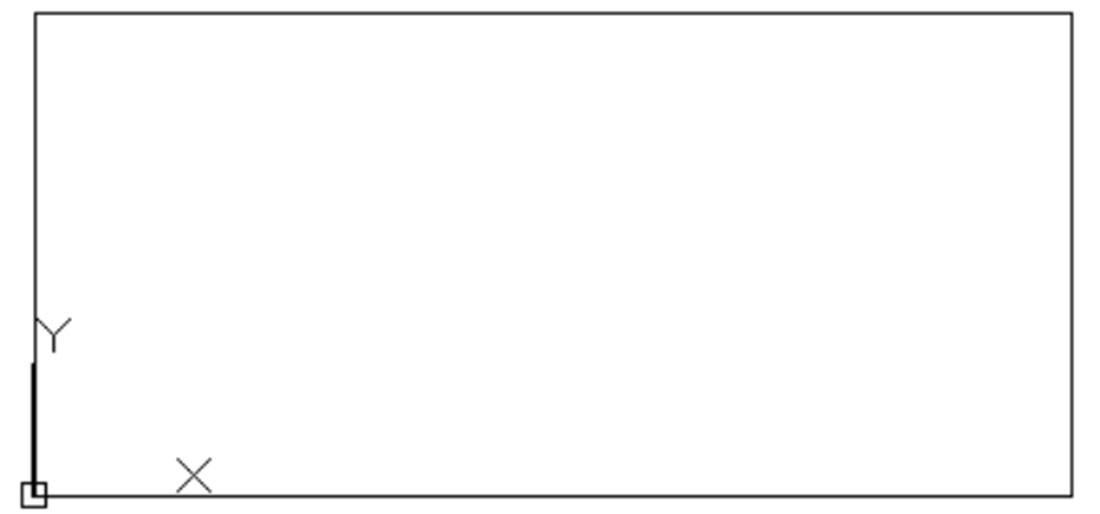

绘制结果如图3-29所示。

图3-29　绘制外轮廓线

（2）单击“默认”选项卡“绘图”面板中的“矩形”按钮 ，绘制内轮廓线，命令行提示与操作如下。

        命令: _rectang↙
        指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 2,2↙
        指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @146,66↙

最终结果如图3-28所示。

3.3.3　绘制正多边形

1．执行方式

命令行：POLYGON。

菜单栏：“绘图”→“多边形”。

工具栏：“绘图”→“多边形” 。

功能区：“默认”→“绘图”→“多边形” 。

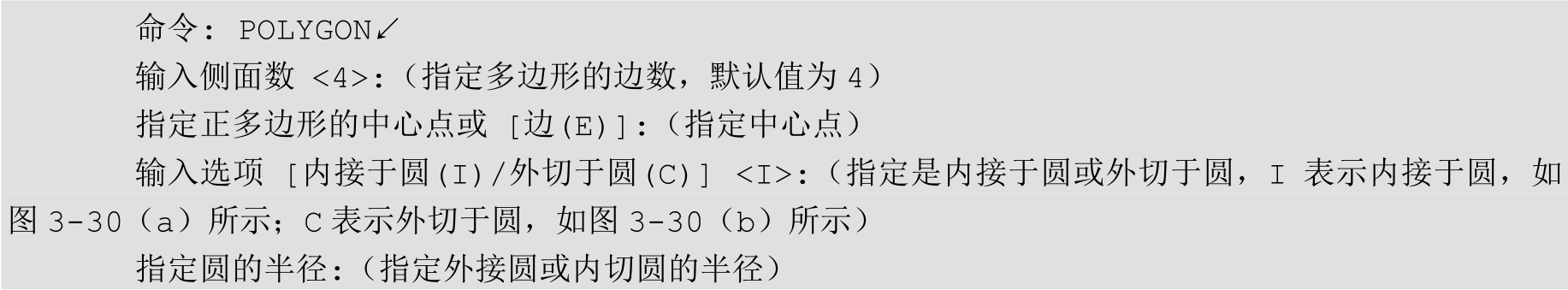

2．操作步骤

3．选项说明

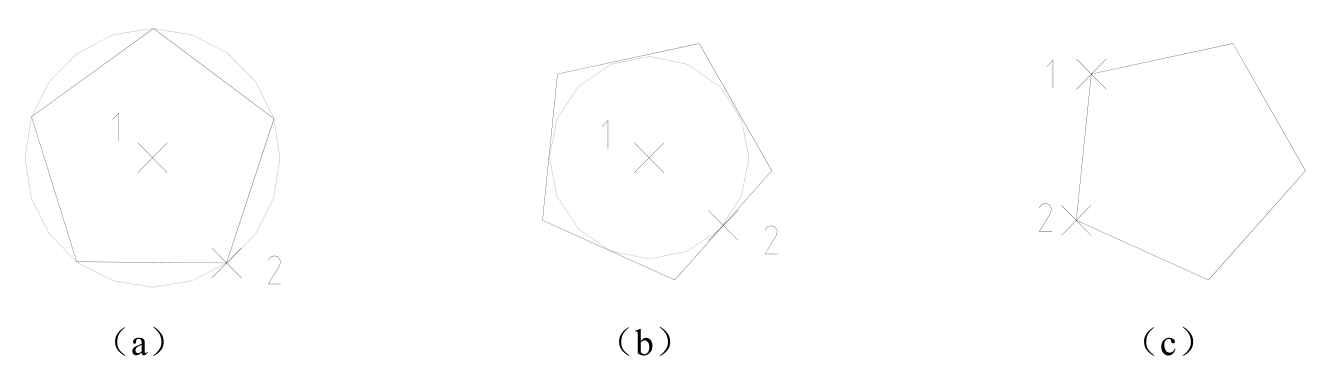

如果选择“边（E）”选项，则只要指定多边形的一条边，系统就会按逆时针方向创建该正多边形，如图3-30（c）所示。

图3-30　绘制正多边形

3.3.4　实例——石雕摆饰

绘制石雕摆饰的流程图如图3-31所示。

图3-31　绘制石雕摆饰的流程图

操作步骤：

（1）单击“默认”选项卡“绘图”面板中的“圆”按钮 ，在左边绘制圆心坐标为（230,210）、圆半径为30的小圆；继续单击“默认”选项卡“绘图”面板中的“圆环”按钮 ，绘制内径为5、外径为15、中心点坐标为（230,210）的圆环。

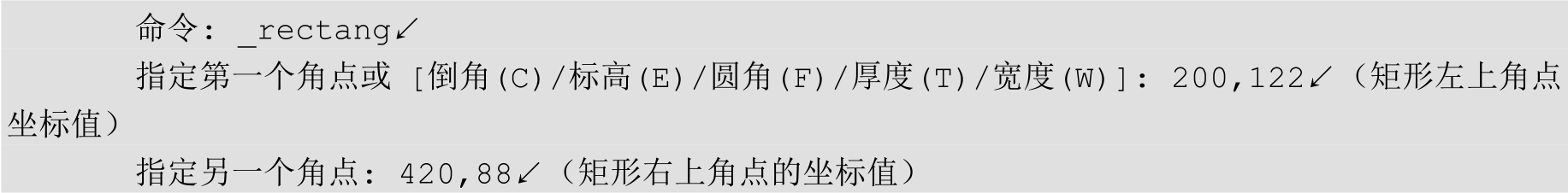

（2）单击“默认”选项卡“绘图”面板中的“矩形”按钮 ，绘制矩形。命令行提示与操作如下。

（3）单击“默认”选项卡“绘图”面板中的“圆”按钮 ，绘制与图3-32中点1和点2相切、半径为70的大圆。

（4）单击“默认”选项卡“绘图”面板中的“椭圆”按钮 ，绘制中心点坐标为（330,222）、长轴的右端点坐标为（360,222）、短轴的长度为20的小椭圆。

（5）单击“默认”选项卡“绘图”面板中的“多边形”按钮 ，绘制中心点坐标为（330,165）、内接圆半径为30的正六边形。命令行提示与操作如下。

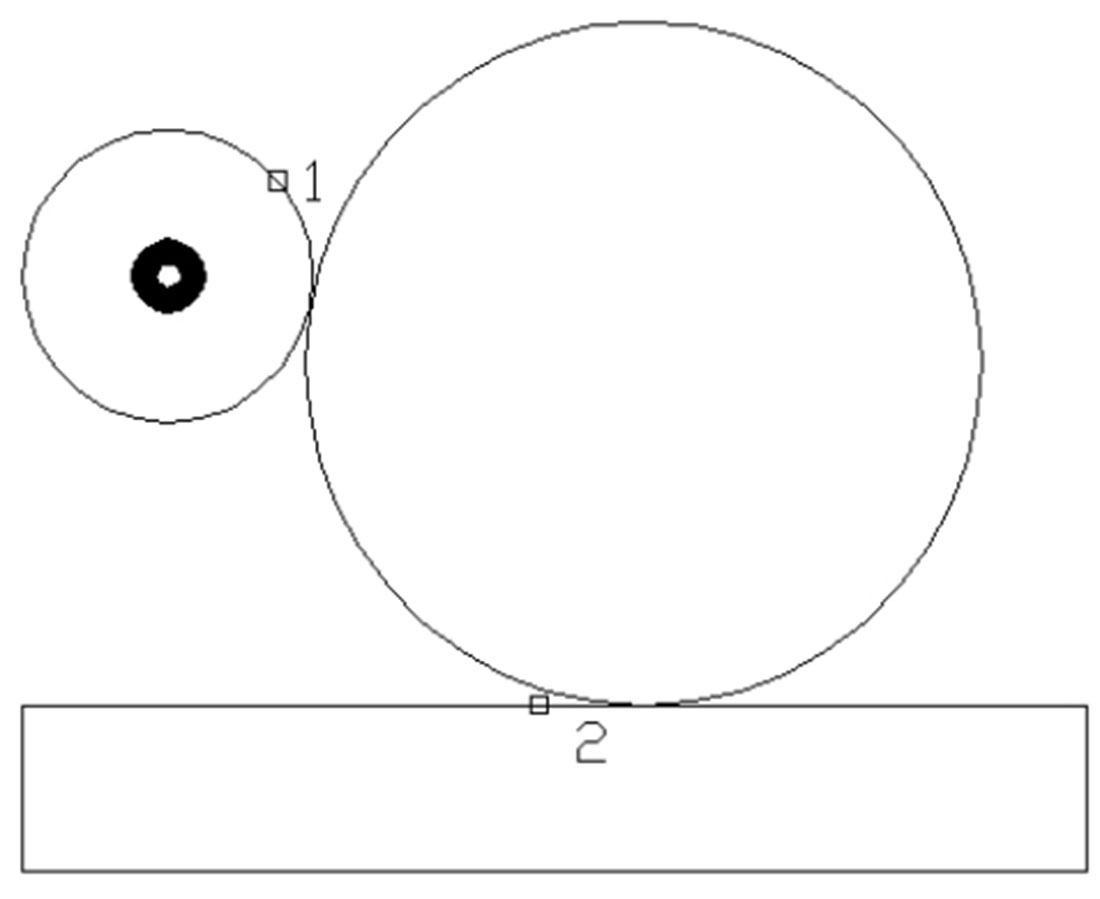

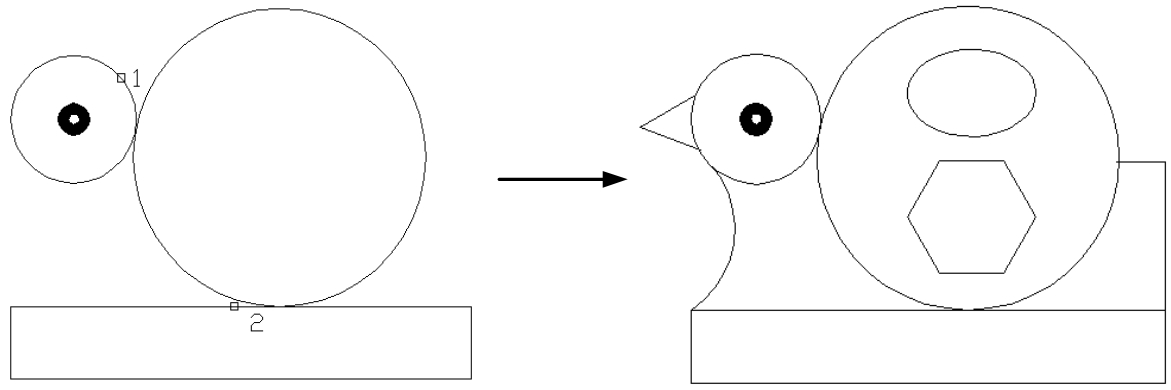

图3-32　步骤图

        命令: _polygon↙
        输入侧面数 <4>: 6↙（指定边数）
        指定正多边形的中心点或 [边(E)]: 330,165↙
        输入选项 [内接于圆(I)/外切于圆(C)] <I>: I↙
        指定圆的半径: 30↙

（6）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，绘制端点坐标分别为（202,221）、（@30<-150）和（@30<-20）的折线；继续单击“默认”选项卡“绘图”面板中的“圆弧”按钮 ，绘制起点坐标为（200,122）、端点坐标为（210,188）、半径为45的圆弧。

（7）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，绘制端点坐标分别为（420,122）、（@68<90）、（@23<180）的折线，结果如图3-31所示。 rwtJFhe4wrQEOm2ZkR0nY42gseBMqgQCXuYq6EPLcXlqH2XpsGw9z0SJ2GQXI8jG
