服装制图工具多种多样，这里只介绍3个主要的服装制图工具。

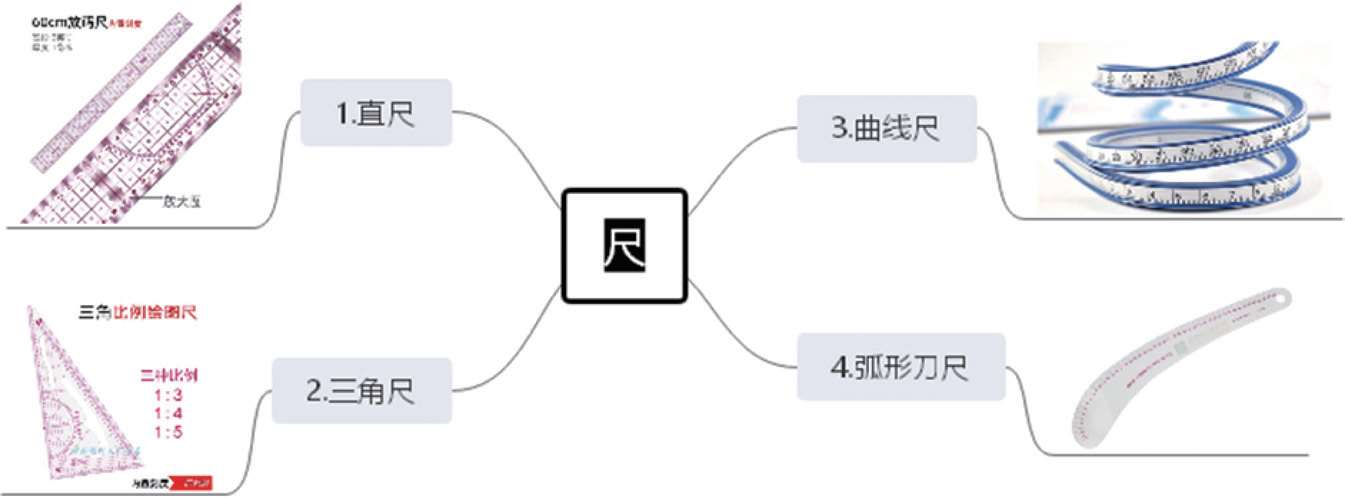

图1-1 尺
（1）直尺：长度应与制图台板相同，以1 500mm的长度为宜，可安装在制图台板上使用。
（2）三角尺：规格以40cm为宜，内角都有一个90°，其余内角是45°、45°、30°和60°。
（3）曲线尺（蛇尺）：如果有几个迹点不在一条直线上，又不在一个圆周上，要用一曲线把各点连接起来，这就需使用曲线尺。目前，市场上有一种“蛇尺”，由韧性塑胶材料制成，用其描绘曲线很便捷。
（4）弧形刀尺：弧形刀尺上有刻度，可画弧线，也可测量弧线长度。
（1）笔：在制板时应选用H～4H型的硬性铅笔，规格以0.3～0.5 mm铅芯为宜。
（2）彩色水笔：在制版时使用3种颜色的水笔作标记及纱向符号。
（3）槌针笔：在制版时，使用槌针笔定位，可槌透所需层数的制版纸。
（1）图纸格式。
幅面规格：所有制图图纸的幅面，应符合“制图图纸尺码规格”表中的规定，见表1-3。

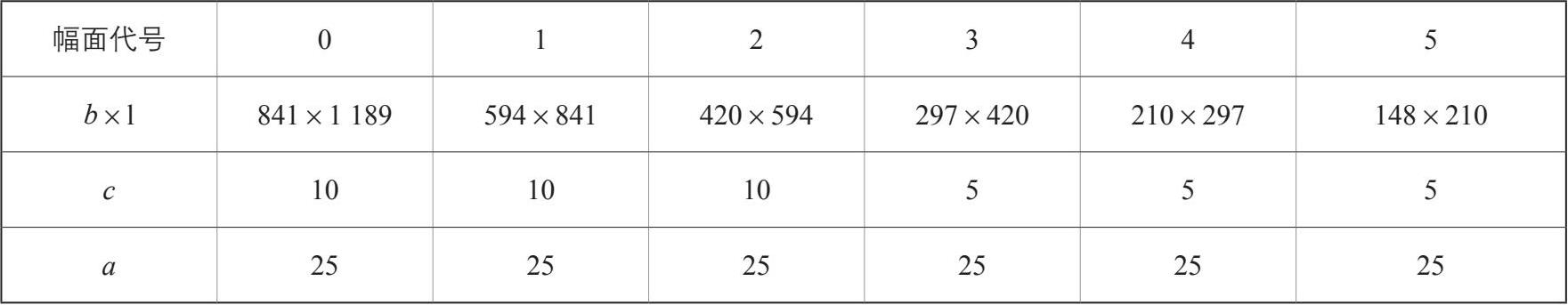

表1-3 制图图纸尺码规格 mm
图纸格式：图纸不论是否装订，均要画出图框线，用细实线画出外边框线（0.3 mm墨线），用粗实线画出内边框线（1 mm墨线）。
图纸左侧留足装订位置，内、外边框之间的距离是 a =5， c =1，比例关系是5∶1。例如3，4，5号图纸内、外边框之间的距离是 a =25 mm， c =5 mm；或比例关系5∶2。例如0，1，2号图纸内、外边框之间的距离是 a =25 mm， c =10 mm。必要时，允许加长0～3号图纸的长边，加长部分的尺寸应为长边的1/8及其倍数（图1-2）。

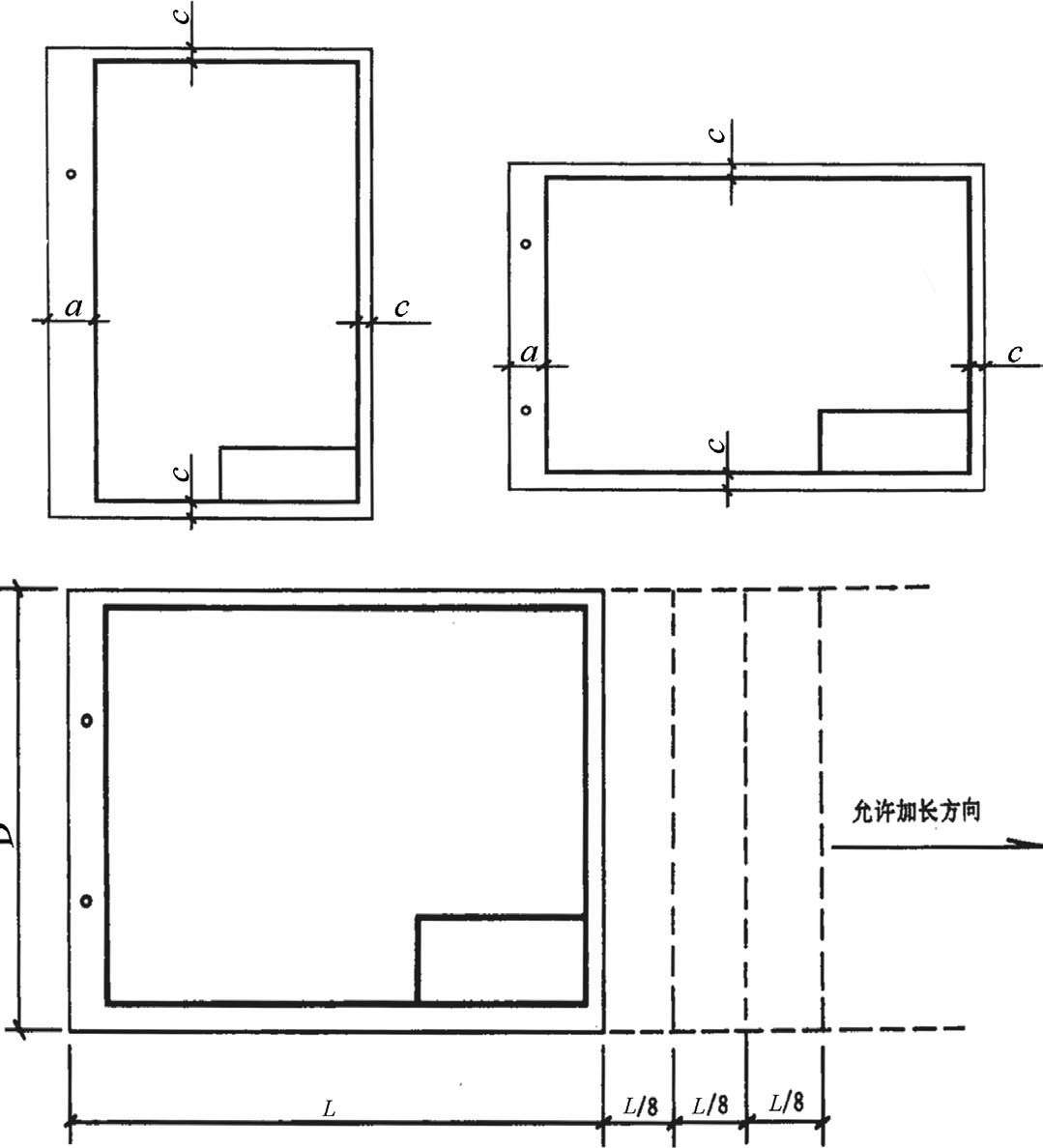

图1-2制图图纸格式
（2）标题栏内容。
标题栏又称图标，大图标用于0，1，2号图纸，位置在图纸的右下角；小图标用于3，4，5号图纸，位置在图纸的右下角。
标题栏内容可按国际服装制图的标题栏格式填写，也可按图样内容的需要来填制（表1-4、表1-5）。

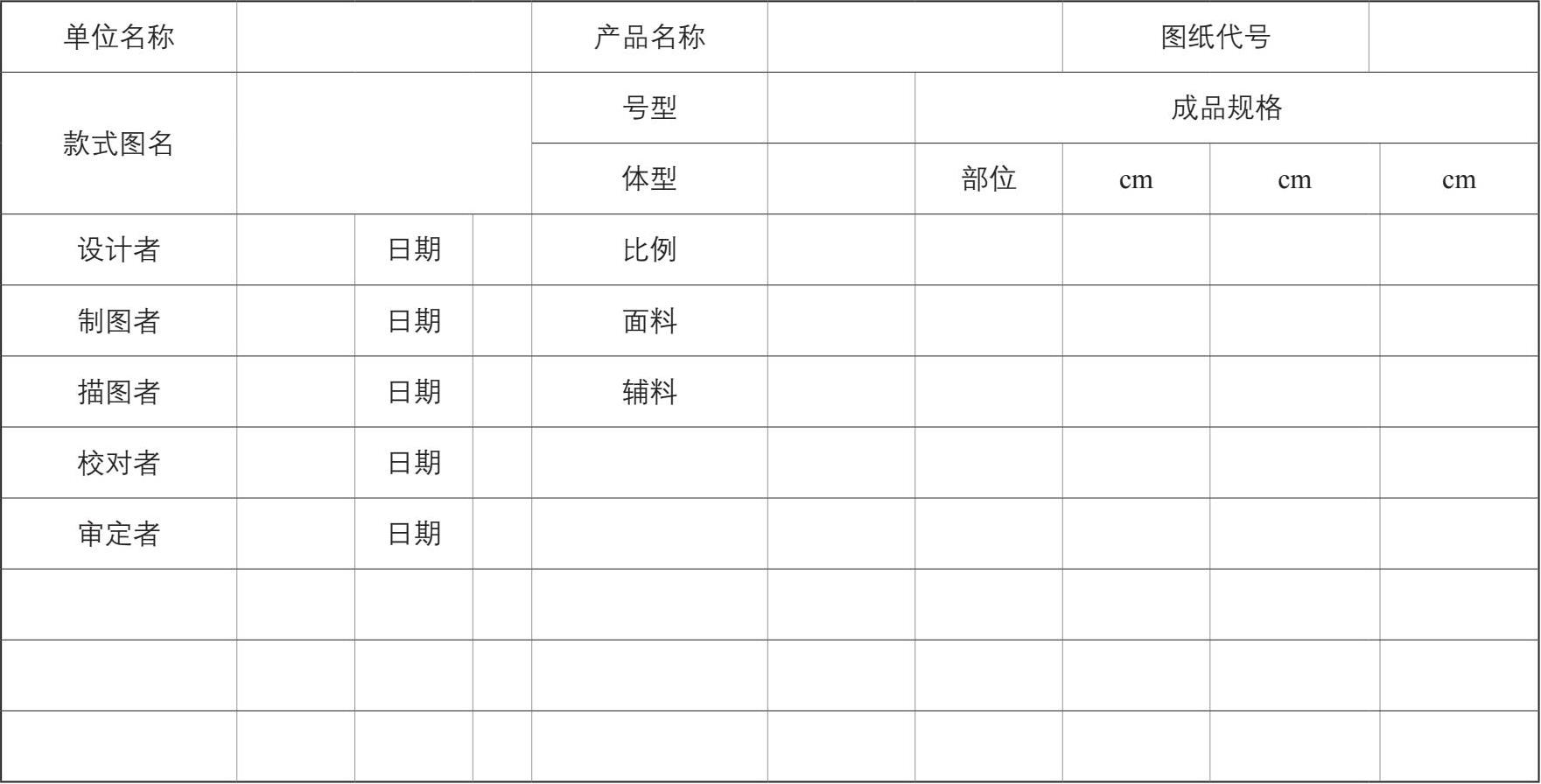

表1-4 图纸标题栏——大图标的格式 （幅宽：125 mm/84 mm）

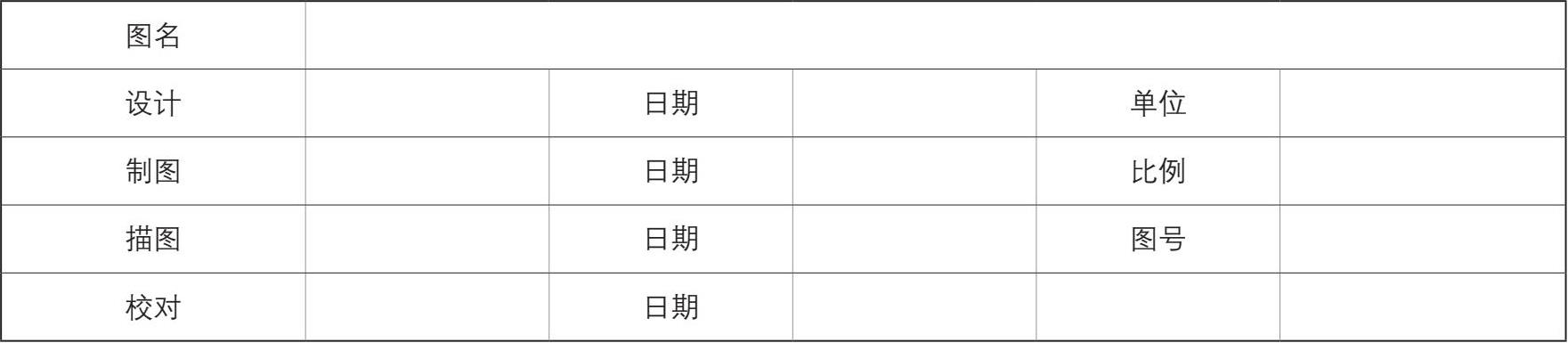

表1-5 图纸标题栏——小图标的格式 （幅宽：65 mm/44 mm）
（3）图样排列布局。
图纸标题栏的位置应在图纸的右下角；服装款式图的位置应在标题栏的上面或标题栏的左面；服装部件的制图位置，应在服装款式图的左边或上面（图1-3）。

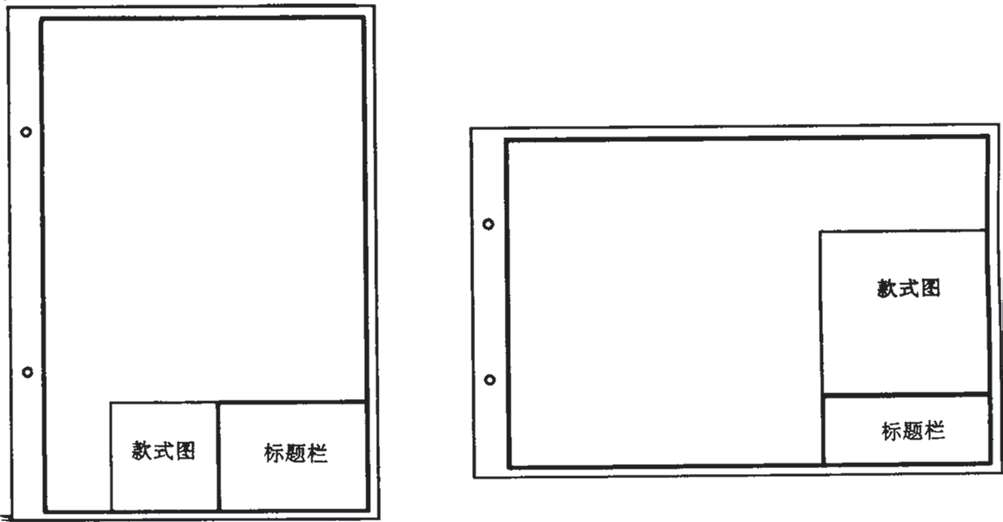

图1-3 图样排列布局
服装结构制图的图样应严格按照服装的使用方位进行排列，不允许倒置（图1-4）。

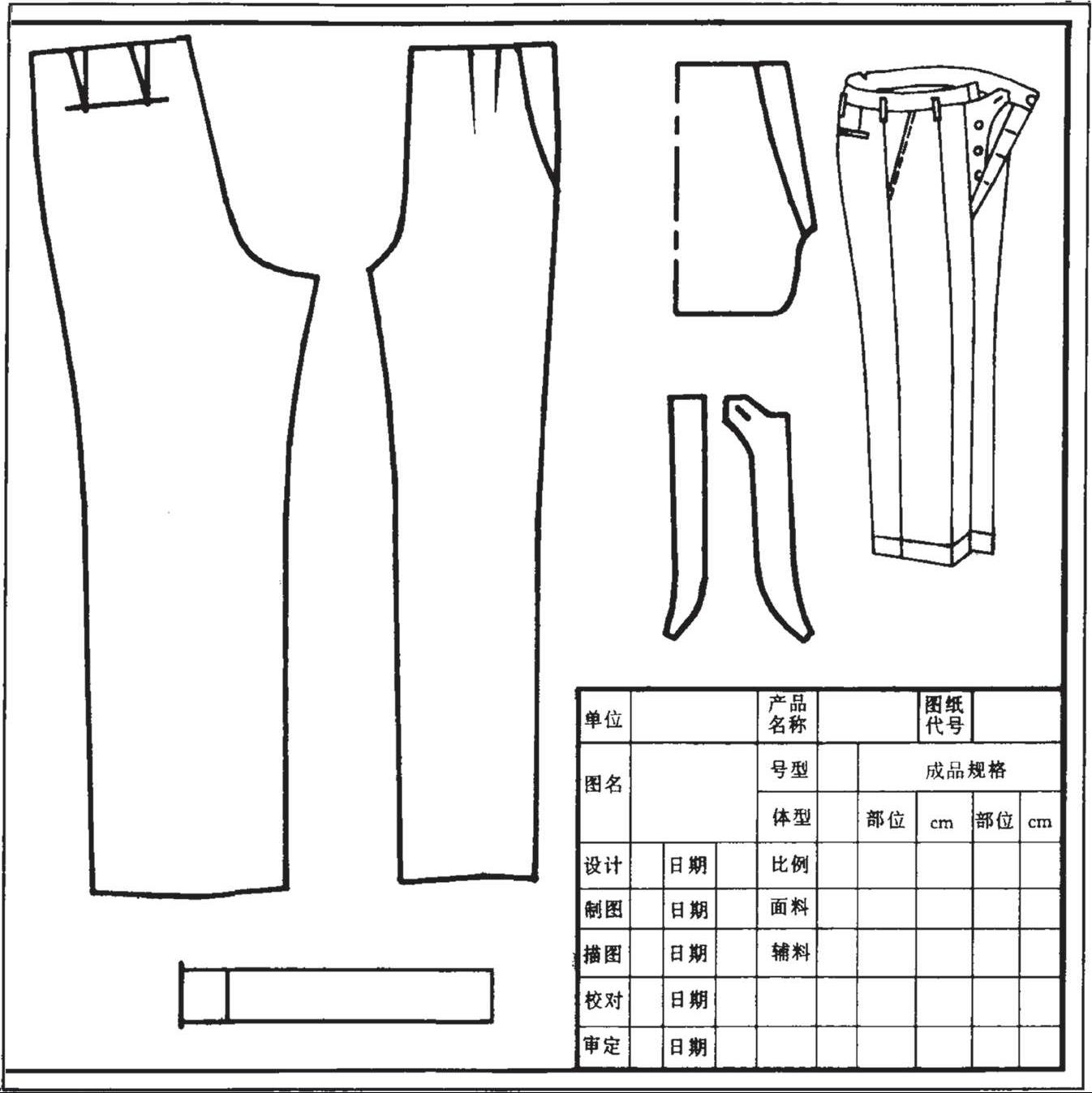

图1-4 服装结构制图的图样排列布局
服装部件排料图的图样应严格按照服装部件的使用方向进行排列，不允许出现偏差（图1-5）。

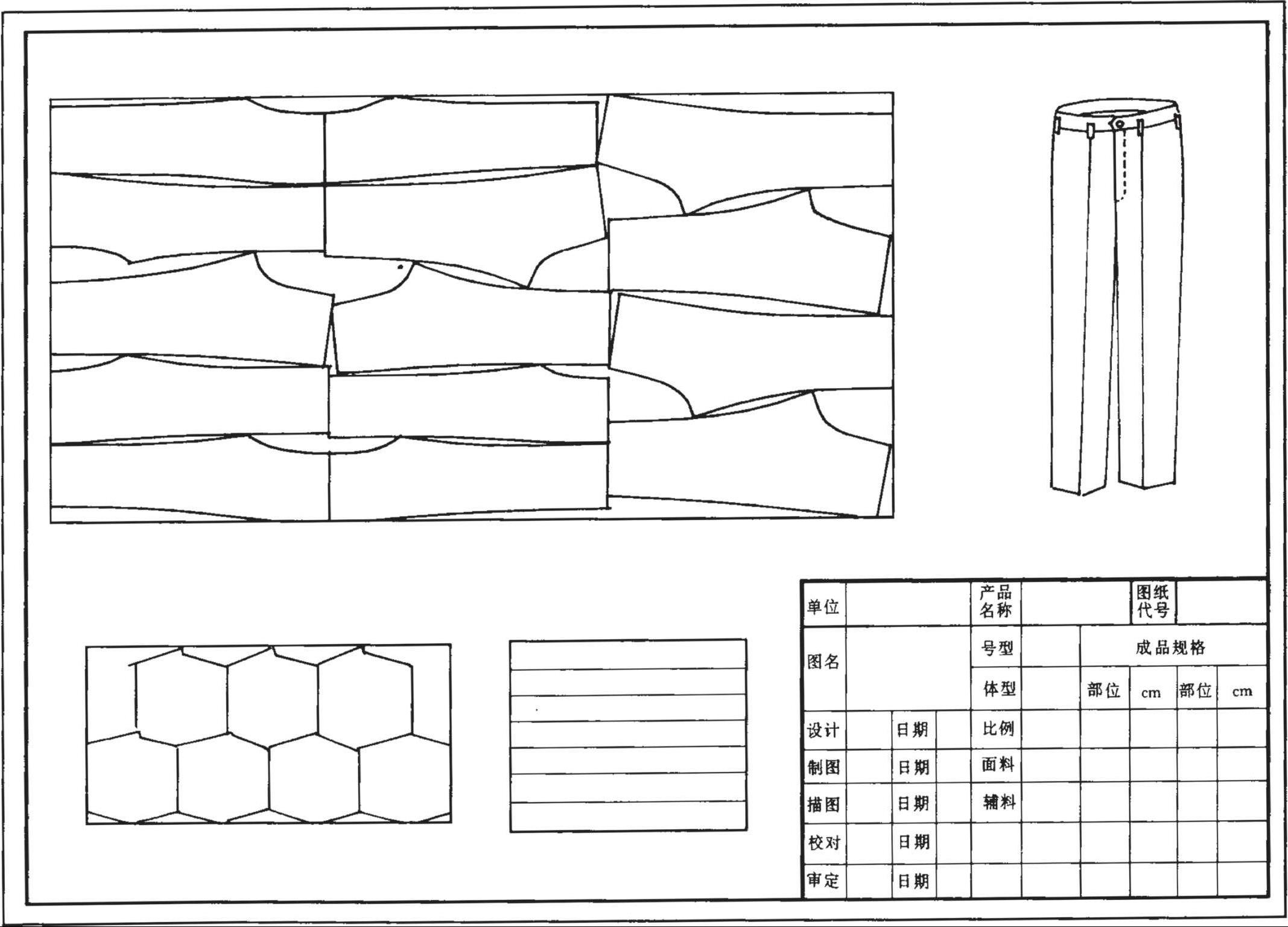

图1-5 服装部件排料图的图样排列布局
我国的服装文化是随着我国文明和世界文明的发展而发展的。特别是我国加入世界贸易组织（WTO）之后，与世界各国在文化、科技等方面的交流日趋广泛与频繁，科学技术的发展与深入必然要求服装产业在设计、裁制技术上进一步加强其科学化、标准化、高档化、品牌化等方面的管理，以开创服装产业的新局面、新时代，使我国的服装文化重放光彩。
在服装产品的工业生产和结构设计中，服装制图是绘制服装工业产品初样、标准样和全套样的基础和根本，是服装设计与生产的初始环节，也是最重要的环节。服装制图是结构设计系统中不可缺少的初始环节，需要按准确的制图操作规程进行，才能达到服装结构设计所要求的科学化与标准化。
下面简单介绍服装制图的规范操作方式。
由主要部件至零部件的绘制就是先画大面积裁片后画小面积裁片。
（1）上装中的主要部件是指前、后衣片，大、小袖片。
（2）下装中的主要部件是指前、后裤片，前、后裙片。
（3）上装中的零部件是指领面、领里、挂面、口袋嵌线条、袋盖面、袋盖里、垫袋布、袋布等。
（4）下装中的零部件是指腰面、腰里、门襟、串带、垫袋布、袋布等。
由表至内里的绘制就是先绘制面料样板的制图，然后结合服装产品的工艺要求绘制里料和衬料图。为了达到样板或裁片之间整体的可操作性，在绘制时要注意与面料样板一起进行综合分析。
在服装制图中，净样板是指服装产品的样板中不含缝份量值和折边量值。毛样板是指包含了缝制时的工艺缝份量和折边量在内的样板。
制图时一般先画出产品的净样板，再按工艺缝制的具体要求，加放所需缝份及折边用量，完成毛样板之后还要在绘制好的毛样板上注明纱向、裁片数量等样板属性。
