2.5.1　SSB内容

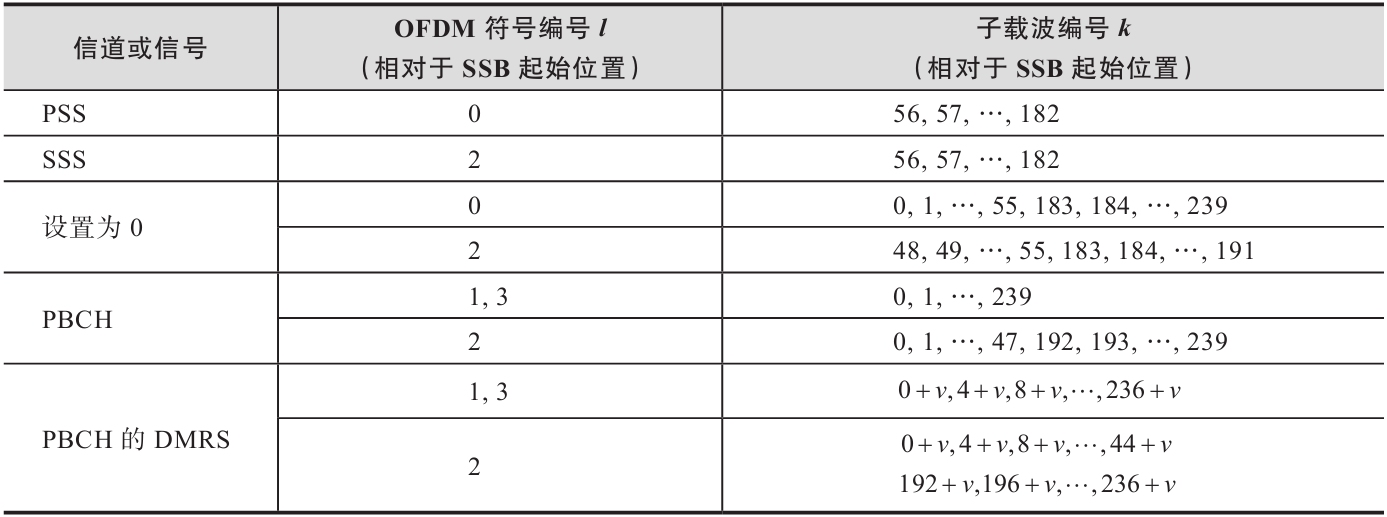

SSB，即SS/PBCH block，包含PSS、SSS、PBCH、PBCH的DMRS。时域占用4个连续符号，频域占用240个连续的子载波（编号从subcarrier 0到subcarrier 239）。SSB的内容见表2-20。

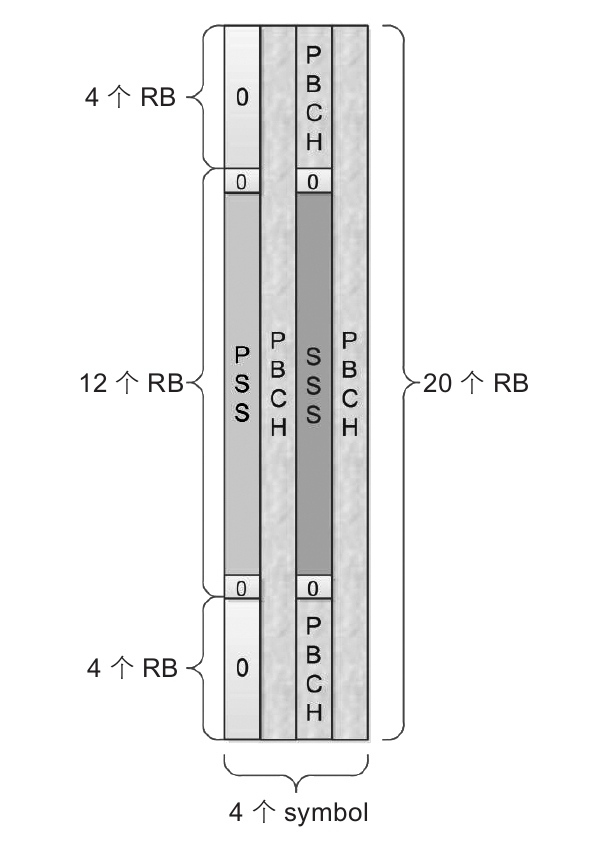

如图2-2所示，PBCH占用20个RB，PSS和SSS占用12个RB，共144个RE，有效数据是第56~182，共127个RE，低频的48~55这8个子载波和高频的183~191这9个子载波置为0。PBCH的DMRS占用PBCH每个RB位置的3个RE：0+v、4+v、8+v，其中 mod4。

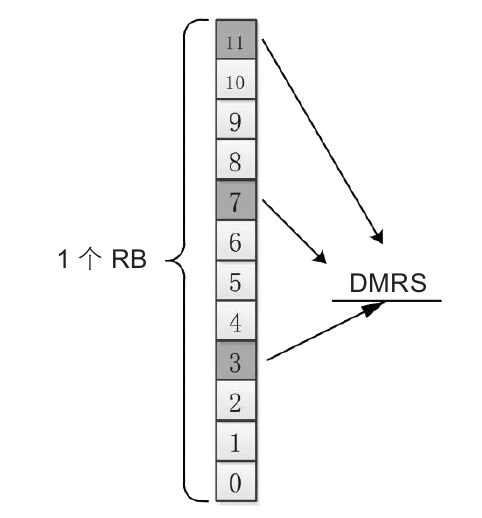

图2-3为PBCH占用的一个RB内的DMRS位置，v=3。
