当用户需要用一个重复的图案（pattern）填充一个区域时，可以使用“BHATCH”命令，创建一个相关联的填充阴影对象，即所谓的图案填充。
当进行图案填充时，首先要确定填充图案的边界。定义边界的对象只能是直线、双向射线、单向射线、多义线、样条曲线、圆弧、圆、椭圆、椭圆弧、面域等对象或用这些对象定义的块，而且作为边界的对象在当前图层上必须全部可见。

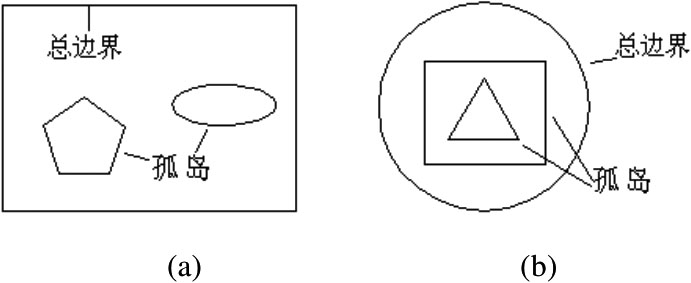

在进行图案填充时，我们把位于总填充区域内的封闭区称为孤岛，如图3-52所示。在使用“BHATCH”命令填充时，AutoCAD系统允许用户以拾取点的方式确定填充边界，即在希望填充的区域内任意拾取一点，系统会自动确定出填充边界，同时也确定该边界内的岛。如果用户以选择对象的方式确定填充边界，则必须确切地选取这些岛，有关知识将在后面介绍。
在进行图案填充时，需要控制填充的范围，AutoCAD系统为用户设置了以下3种填充方式，以实现对填充范围的控制。

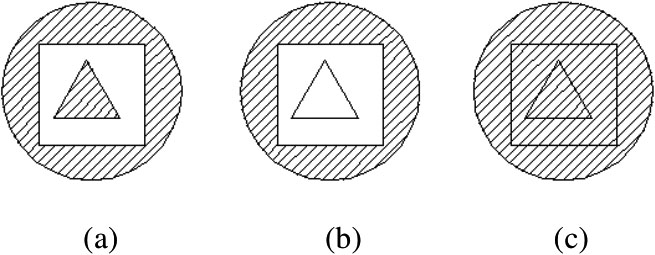

（1）普通方式。如图3-53（a）所示，该方式从边界开始，从每条填充线或每个填充符号的两端向里填充，遇到内部对象与之相交时，填充线或符号断开，直到遇到下一次相交时再继续填充。采用这种填充方式时，要避免剖面线或符号与内部对象的相交次数为奇数，该方式为系统内部的缺省方式。
（2）最外层方式。如图3-53（b）所示，该方式从边界向里填充，只要在边界内部与对象相交，剖面符号就会断开，而不再继续填充。
（3）忽略方式。如图3-53（c）所示，该方式忽略边界内的对象，所有内部结构都被剖面符号覆盖。
图3-52 孤岛
图3-53 填充方式
命令行：BHATCH（快捷命令：H）。
菜单栏：选择菜单栏中的“绘图”→“图案填充”或“渐变色”命令。
工具栏：单击“绘图”工具栏中的“图案填充”按钮
或“渐变色”按钮
。
功能区：单击“默认”选项卡“绘图”面板中的“图案填充”按钮
。

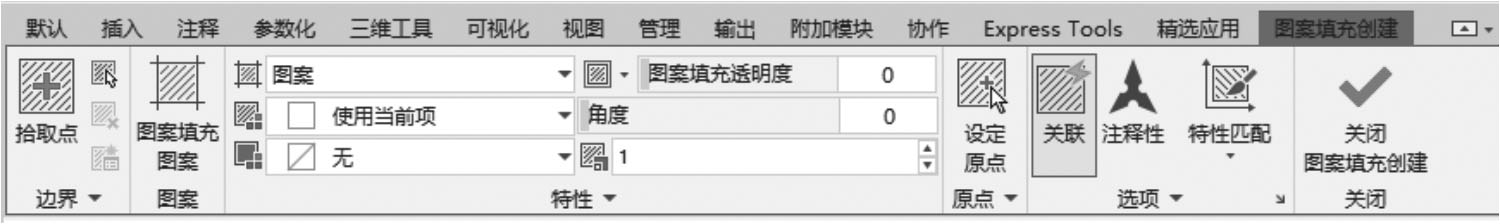

执行上述命令后，系统打开如图3-54所示的“图案填充创建”选项卡。
图3-54 “图案填充创建”选项卡
其选项功能说明如下。

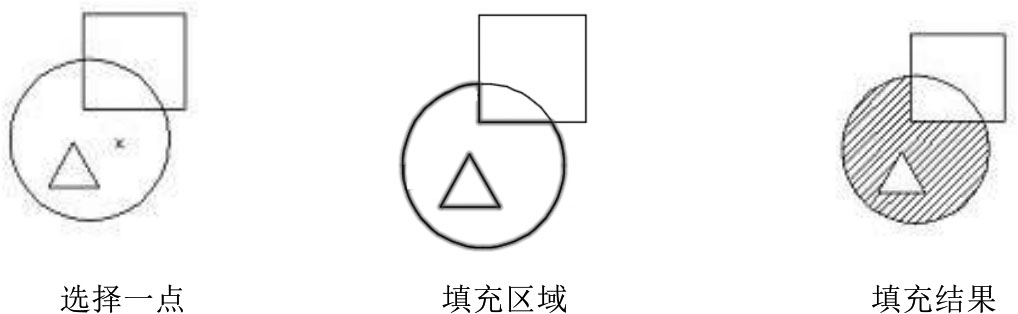

①拾取点：通过选择由一个或多个对象形成的封闭区域内的点，确定图案填充边界（如图3-55所示）。指定内部点时，可以随时在绘图区域中单击鼠标右键以显示包含多个选项的快捷菜单。
图3-55 边界确定

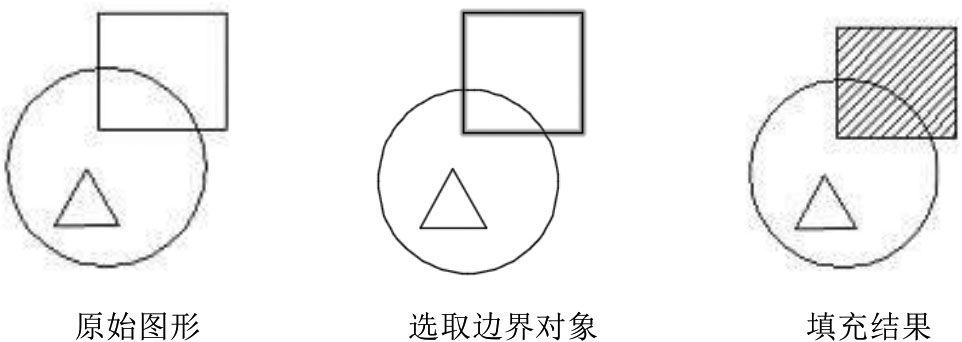

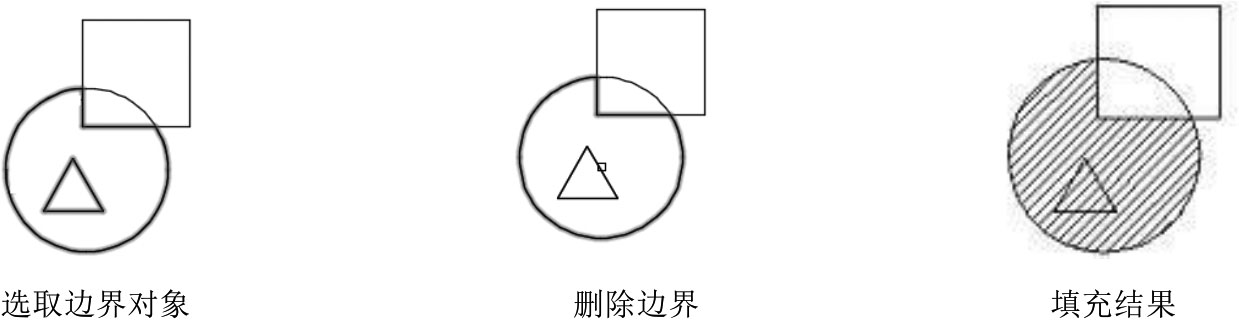

②选择边界对象：指定基于选定对象的图案填充边界。使用该选项时，不会自动检测内部对象，必须选择选定边界内的对象，以按照当前孤岛检测样式填充这些对象（如图3-56 所示）。
图3-56 选取边界对象
③删除边界对象：从边界定义中删除之前添加的任何对象（如图3-57所示）。
图3-57 删除“岛”后的边界
④重新创建边界：围绕选定的图案填充或填充对象创建多段线或面域，并使其与图案填充对象相关联（可选）。
⑤显示边界对象：选择构成选定关联图案填充对象的边界的对象，使用显示的夹点可修改图案填充边界。
⑥保留边界对象。
指定如何处理图案填充边界对象，包括如下选项。
●不保留边界（仅在图案填充创建期间可用）：不创建独立的图案填充边界对象。
●保留边界-多段线（仅在图案填充创建期间可用）：创建封闭图案填充对象的多段线。
●保留边界-面域（仅在图案填充创建期间可用）：创建封闭图案填充对象的面域对象。
●选择新边界集：指定对象的有限集（称为边界集），以便通过创建图案填充时的拾取点进行计算。
显示所有预定义和自定义图案的预览图像。
①图案填充类型：指定是使用纯色、渐变色、图案还是用户定义的来填充。
②图案填充颜色：替代实体填充和填充图案的当前颜色。
③背景色：指定填充图案背景的颜色。
④图案填充透明度：设定新图案填充或填充的透明度，替代当前对象的透明度。
⑤图案填充角度：指定图案填充或填充的角度。
⑥填充图案比例：放大或缩小预定义或自定义填充图案。
⑦相对图纸空间：（仅在布局中可用）相对于图纸空间单位缩放填充图案。使用此选项，可很容易地做到以适合于布局的比例来显示填充图案。
⑧交叉线：仅当“图案填充类型”设定为“用户定义”时可用，将绘制第二组直线，与原始直线成 90 度角，从而构成交叉线。
⑨ISO 笔宽：仅对于预定义的 ISO 图案可用，基于选定的笔宽缩放 ISO 图案。
①设定原点：直接指定新的图案填充原点。
②左下：将图案填充原点设定在图案填充边界矩形范围的左下角。
③右下：将图案填充原点设定在图案填充边界矩形范围的右下角。
④左上：将图案填充原点设定在图案填充边界矩形范围的左上角。
⑤右上：将图案填充原点设定在图案填充边界矩形范围的右上角。
⑥中心：将图案填充原点设定在图案填充边界矩形范围的中心。
⑦使用当前原点：将图案填充原点设定在 HPORIGIN 系统变量中存储的默认位置。
⑧存储为默认原点：将新图案填充原点的值存储在 HPORIGIN 系统变量中。
①关联：指定图案填充或填充为关联图案。关联的图案填充或填充在用户修改其边界对象时将会更新。
②注释性：指定图案填充为注释性。此特性会自动完成缩放注释过程，从而使注释能够以正确的大小在图纸上打印或显示。
③特性匹配
●使用当前原点：使用选定图案填充对象（除图案填充原点外）设定图案填充的特性。
●用源图案填充原点：使用选定图案填充对象（包括图案填充原点）设定图案填充的特性。
④允许的间隙：设定将对象用作图案填充边界时可以忽略的最大间隙。默认值为 0，此值指定对象必须封闭区域而没有间隙。
⑤创建独立的图案填充：控制当指定了几个单独的闭合边界时，是创建单个图案填充对象，还是创建多个图案填充对象。
⑥孤岛检测
●普通孤岛检测：从外部边界向内填充。如果遇到内部孤岛，填充将关闭，直到遇到孤岛中的另一个孤岛。
●外部孤岛检测：从外部边界向内填充。此选项仅填充指定的区域，不会影响内部孤岛。
●忽略孤岛检测：忽略所有内部的对象，填充图案时将通过这些对象。
●无孤岛检测：关闭以使用传统孤岛检测方法。
⑦绘图次序：为图案填充或填充指定绘图次序。选项包括不更改、后置、前置、置于边界之后和置于边界之前。
关闭图案填充创建：退出 HATCH 并关闭上下文选项卡。也可以按Enter键或Esc键退出HATCH。
利用HATCHEDIT命令可以编辑已经填充的图案。
（1）执行方式。
命令行：HATCHEDIT（快捷命令：HE）。
菜单栏：选择菜单栏中的“修改”→“对象”→“图案填充”命令。
工具栏：单击“修改II”工具栏中的“编辑图案填充”按钮
。
功能区：单击“默认”选项卡“修改”面板中的“编辑图案填充”按钮
。
快捷菜单：选中填充的图案右击，在打开的快捷菜单中选择“图案填充编辑”命令。

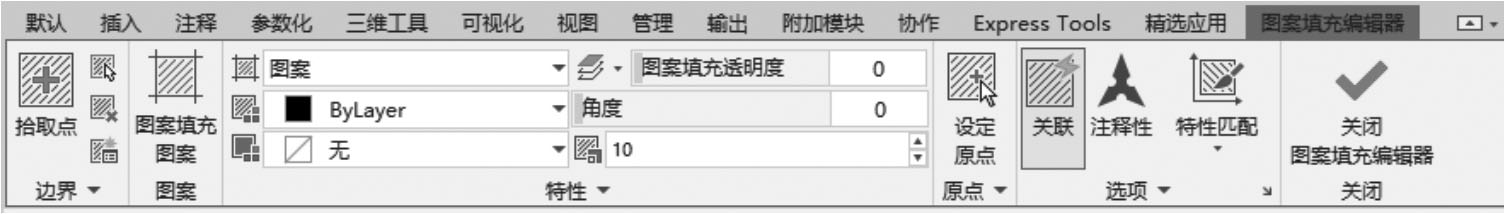

（2）执行上述命令后，直接选择填充的图案，打开“图案填充编辑器”选项卡，如图3-58所示。
图3-58 “图案填充编辑器”选项卡

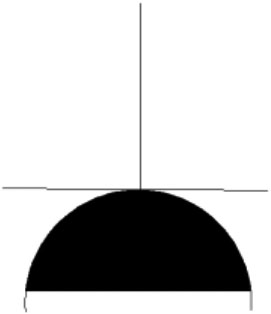

绘制如图3-59所示的暗装插座符号。
绘制步骤
（1）单击“默认”选项卡“绘图”面板中的“三点”按钮

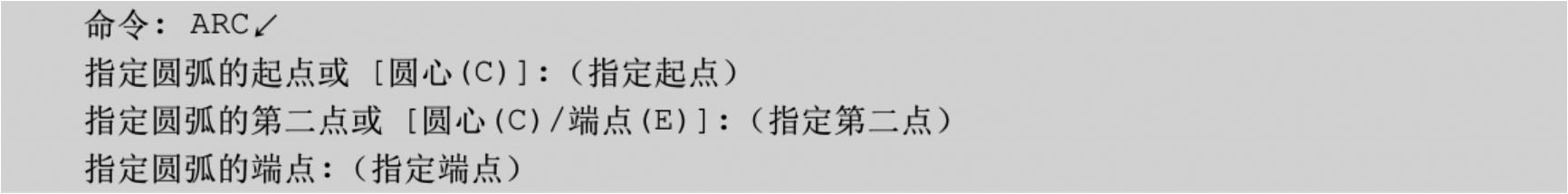

，绘制一段圆弧，命令行提示与操作如下。

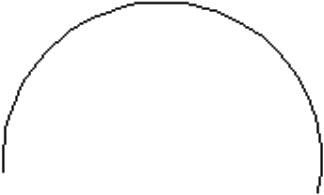

结果如图3-60所示。
图3-59 暗装插座符号
图3-60 绘制圆弧
（2）单击“默认”选项卡“绘图”面板中的“直线”按钮

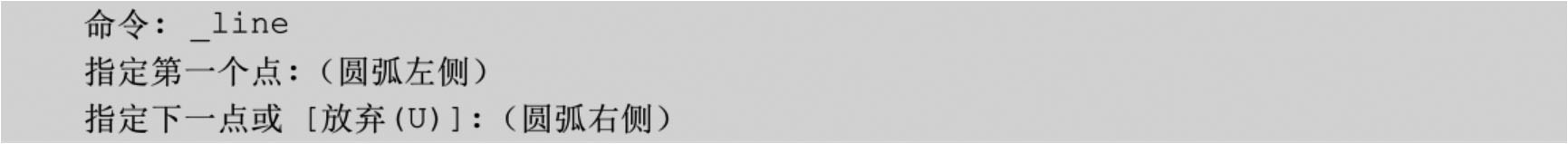

，在圆弧内绘制一条直线，作为填充区域。命令行提示与操作如下。
（3）单击“默认”选项卡“绘图”面板中的“图案填充”按钮
，

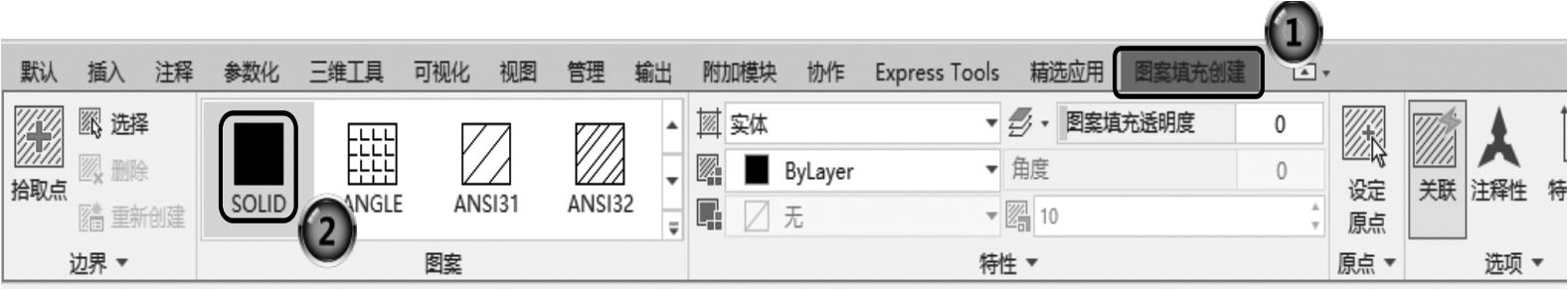

打开“图案填充创建”选项卡，如图3-61所示，

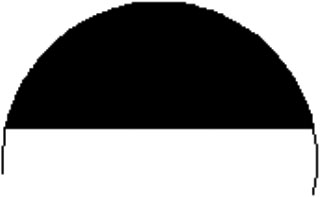

选择“SOLID”图案，对图形进行填充，结果如图3-62所示。
图3-61 “图案填充创建”选项卡
（4）单击“默认”选项卡“绘图”面板中的“直线”按钮

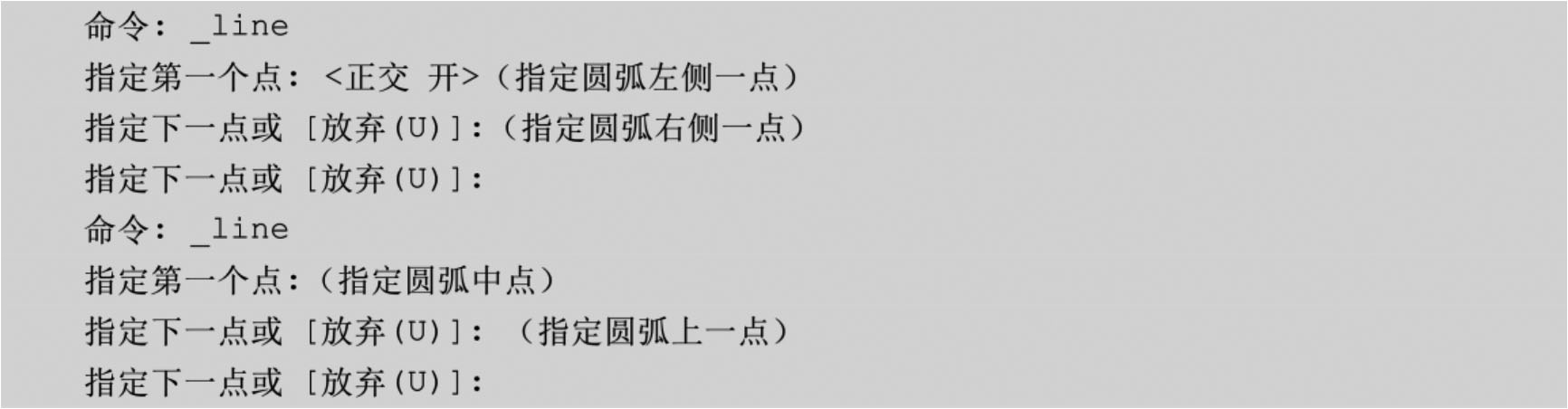

，在圆弧上端点绘制相互垂直的两条线段，命令行提示与操作如下。
结果如图3-59所示。
动手练一练——绘制配电箱

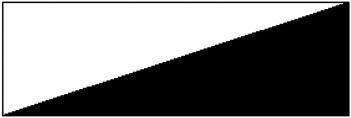

绘制如图3-63所示的配电箱。
图3-62 绘制直线图
图3-63 配电箱
思路点拨
源文件：源文件\第3章\配电箱.dwg
（1）利用“矩形”命令绘制外框。
（2）利用“直线”命令绘制矩形的对角线。
（3）利用“图案填充”命令填充图案。
