3.7 多线

多线是一种复合线，由连续的直线段复合组成。多线的突出优点就是能够大大提高绘图效率，保证图线之间的统一性。

3.7.1 绘制多线

1．执行方式

命令行：MLINE（快捷命令：ML）。

菜单栏：选择菜单栏中的“绘图”→“多线”命令。

2．操作步骤

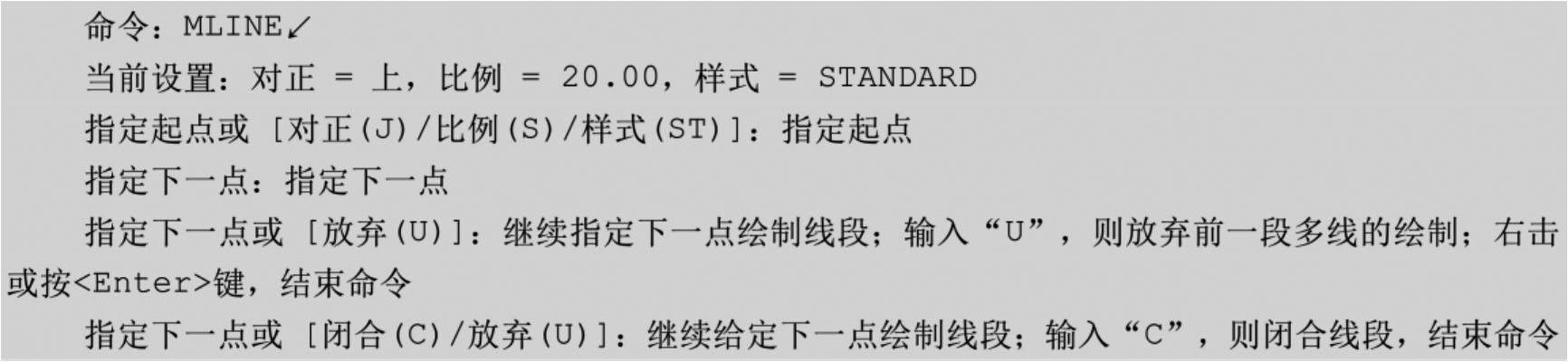

命令行提示与操作如下。

3．选项说明

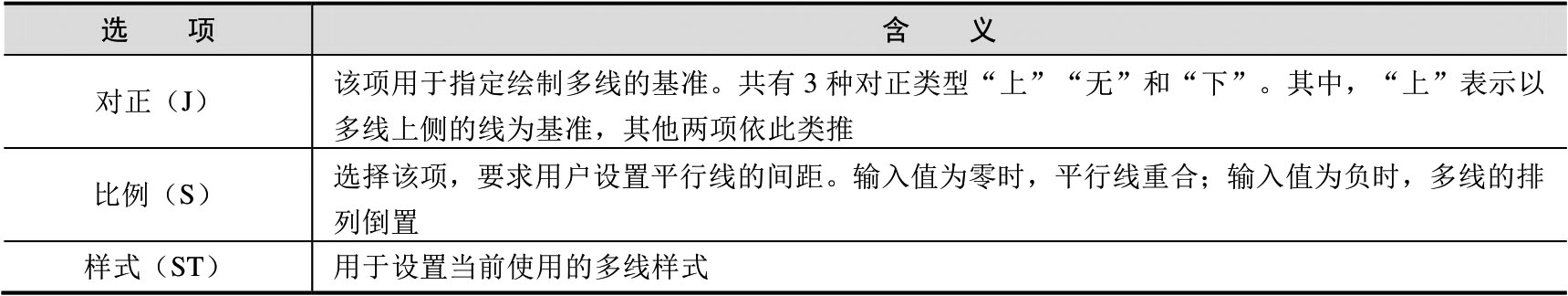

选项含义如表3-7所示。

3.7.2 定义多线样式

1．执行方式

命令行：MLSTYLE。

菜单：选择菜单栏中的“格式”→“多线样式”命令。

2．操作步骤

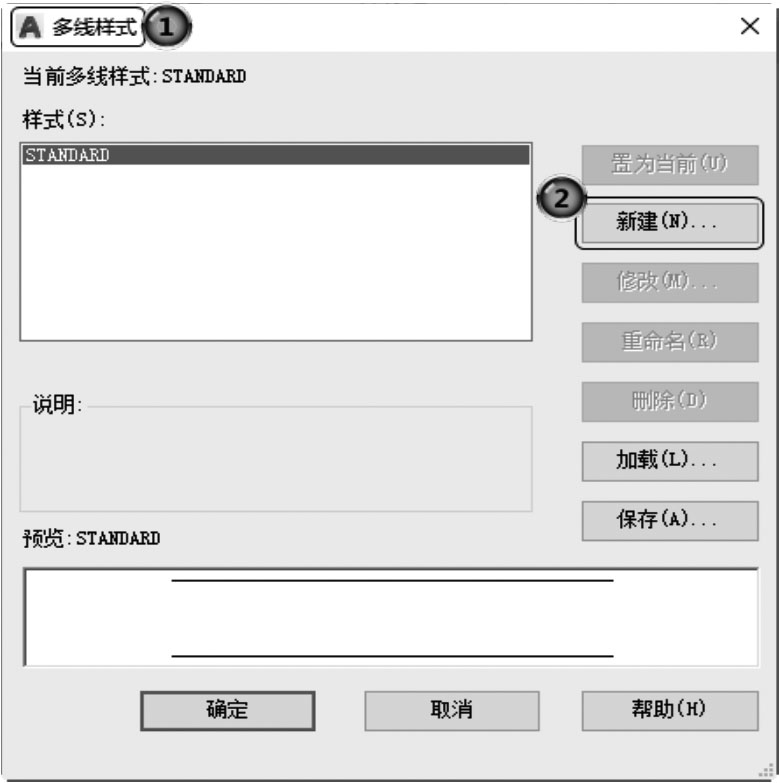

执行上述命令后，系统 打开如图3-46所示的“多线样式”对话框。在该对话框中，用户可以对多线样式进行定义、保存和加载等操作。下面通过定义一个新的多线样式来介绍该对话框的使用方法。欲定义的多线样式由3条平行线组成，两条平行的实线相对于中心轴线上、下各偏移0.5，其操作步骤如下。

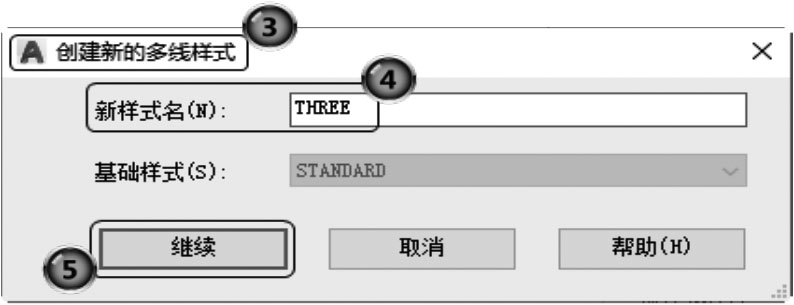

（1）在“多线样式”对话框中 单击“新建”按钮， 系统打开“创建新的多线样式”对话框，如图3-47所示。

（2） 在“创建新的多线样式”对话框的“新样式名”文本框中输入“THREE”， 单击“继续”按钮。

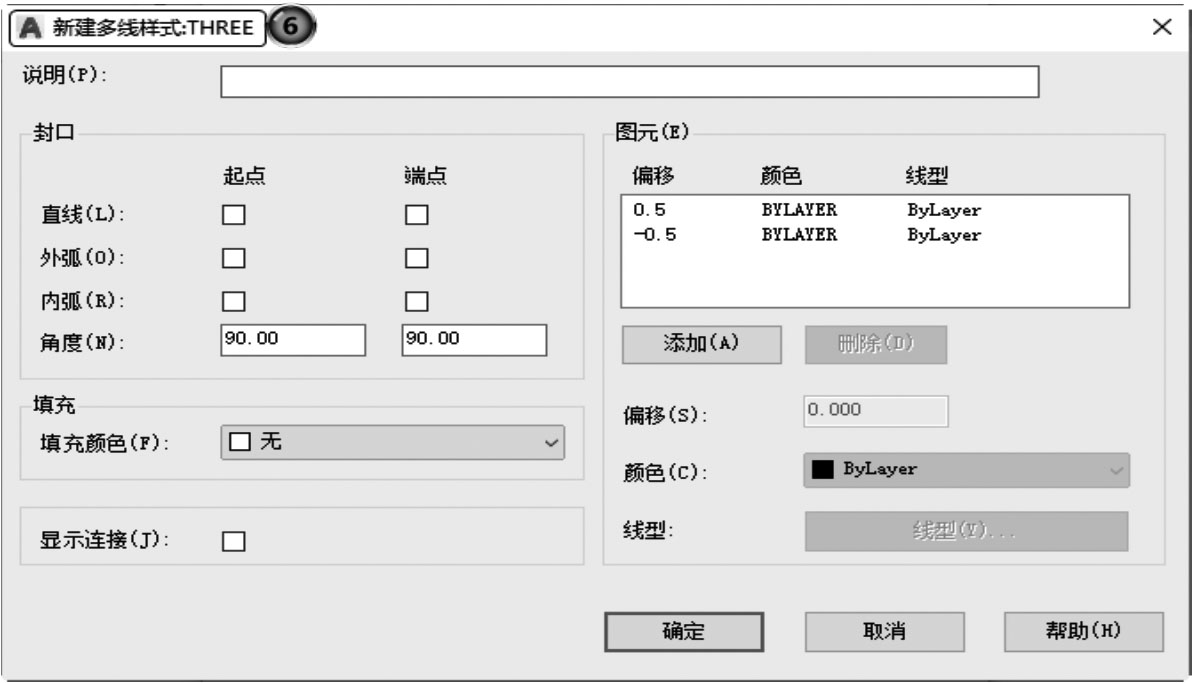

（3）系统 打开“新建多线样式”对话框，如图3-48所示。

（4）在“封口”选项组中可以设置多线起点和端点的特性，包括直线、外弧还是内弧封口，以及封口线段或圆弧的角度。

（5）在“填充颜色”下拉列表中可以选择多线填充的颜色。

（6）在“图元”选项组中可以设置组成多线元素的特性。单击“添加”按钮，可以为多线添加元素；反之，单击“删除”按钮，为多线删除元素。在“偏移”文本框中可以设置选中元素的位置偏移值。在“颜色”下拉列表中可以为选中的元素选择颜色。单击“线型”按钮，系统打开“选择线型”对话框，可以为选中的元素设置线型。

（7）设置完毕后，单击“确定”按钮，返回到如图3-46所示的“多线样式”对话框。在“样式”列表中会显示刚设置的多线样式名，选择该样式，单击“置为当前”按钮，则将刚设置的多线样式设置为当前样式，下面的预览框中会显示所选的多线样式。

（8）单击“确定”按钮，完成多线样式设置。

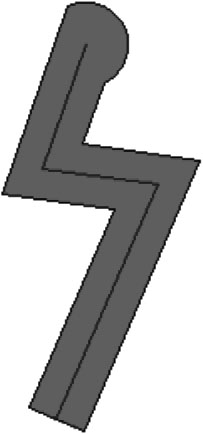

如图3-49所示为按设置后的多线样式绘制的多线。

3.7.3 编辑多线

1．执行方式

命令行：MLEDIT。

菜单栏：选择菜单栏中的“修改”→“对象”→“多线”命令。

2．操作步骤

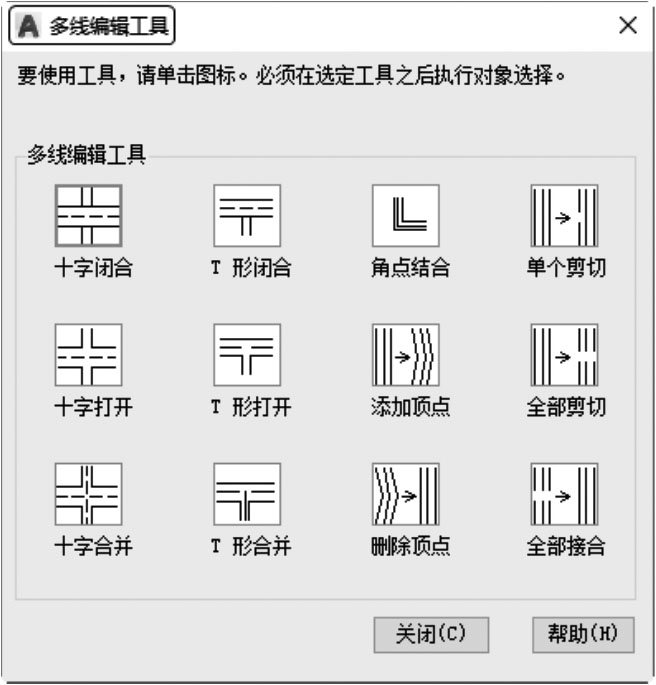

执行上述命令后，打开“多线编辑工具”对话框，如图3-50所示。

利用该对话框，可以创建或修改多线的模式。对话框中分4列显示示例图形。其中，第一列管理十字交叉形多线，第二列管理T形多线，第三列管理拐角接合点和节点，第四列管理多线被剪切或连接的形式。

单击选择某个示例图形，就可以调用该项编辑功能。

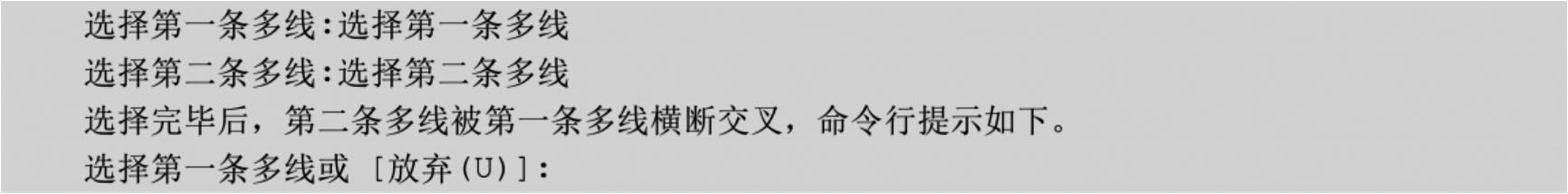

下面以“十字打开”为例，介绍多线编辑的方法，把选择的两条多线交叉打开。命令行提示与操作如下。

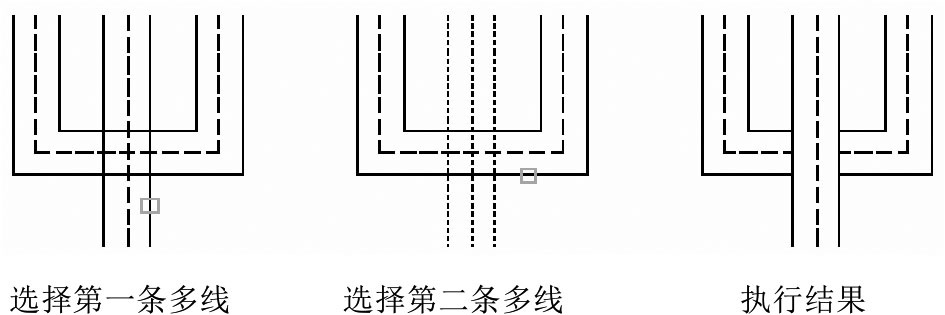

可以继续选择多线进行操作。选择“放弃”选项会撤销前次操作。执行结果如图3-51所示。
