多段线是一种由线段和圆弧组合而成的，可以有不同线宽的多线。由于多段线组合形式多样，线宽可以变化，弥补了直线和圆弧功能的不足，适合绘制各种复杂的图形轮廓，因而得到了广泛的应用。
命令行：PLINE（快捷命令：PL）。
菜单栏：选择菜单栏中的“绘图”→“多段线”命令。
工具栏：单击“绘图”工具栏中的“多段线”按钮
。
功能区：单击“默认”选项卡“绘图”面板中的“多段线”按钮
。
命令行提示与操作如下。

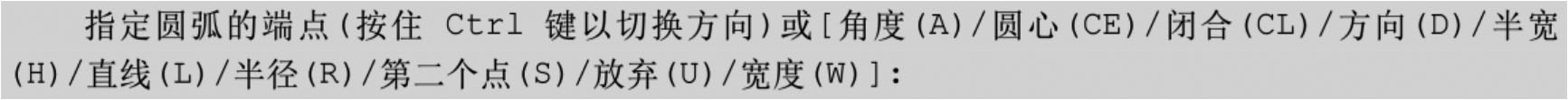

多段线主要由连续且不同宽度的线段或圆弧组成，如果在上述提示中选择“圆弧（A）”选项，则命令行提示如下。
绘制圆弧的方法与“圆弧”命令相似。

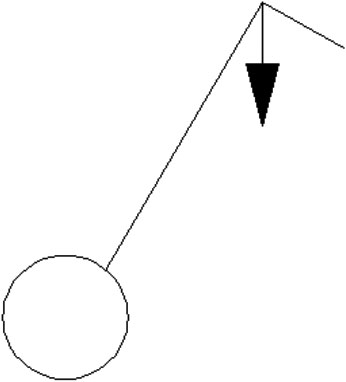

绘制如图3-38所示的单极拉线开关。
图3-38 单极拉线开关
绘制步骤
（1）绘制圆。单击“默认”选项卡“绘图”面板中的“圆”按钮
，在单极拉线开关的下部绘制一个半径为1mm的圆。单击“默认”选项卡“绘图”面板中的“直线”按钮

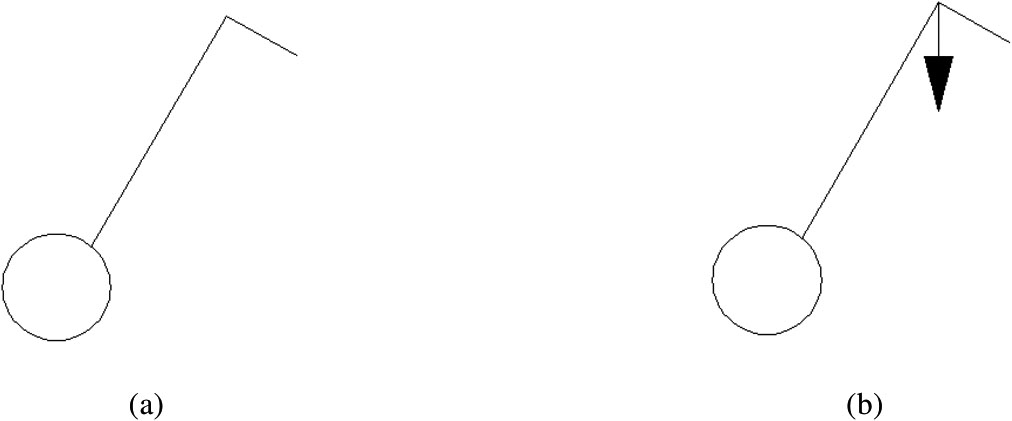

，用鼠标捕捉圆右上角一点作为起点，绘制长度为5mm，且与水平方向成60º角的斜线1，并以斜线1的终点为起点，绘制长度为1.5mm，与斜线成90º角的斜线2，如图3-39（a）所示。
（2）绘制多段线。单击“默认”选项卡“绘图”面板中的“多段线”按钮

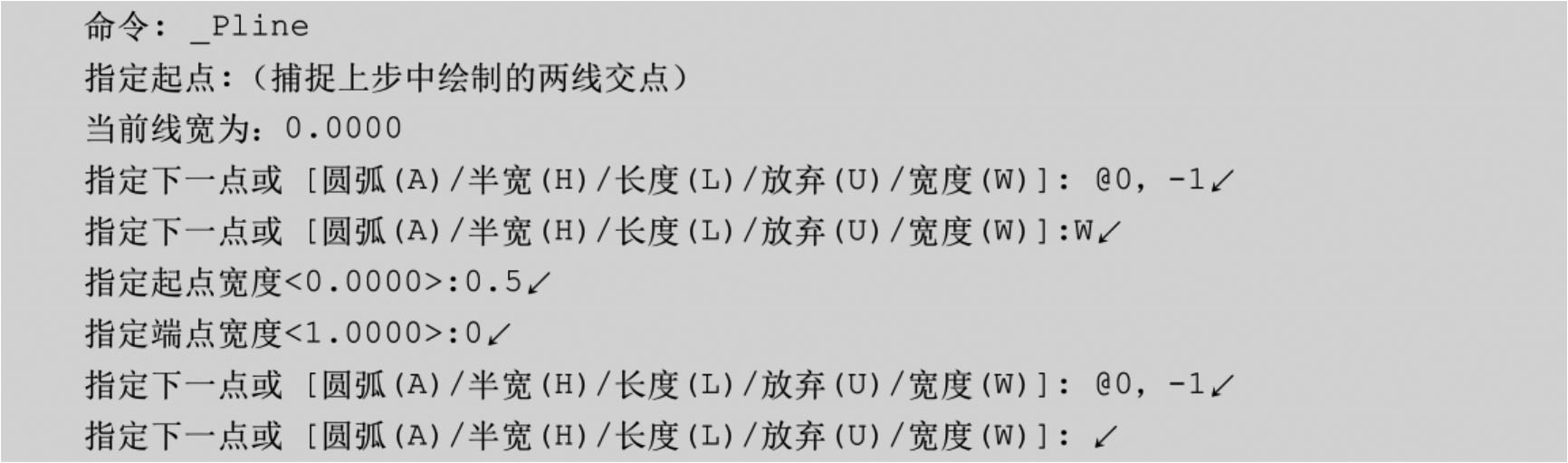

，按命令行提示绘制多段线，即可形成单极拉线开关，如图3-39（b）所示。命令行中的提示与操作如下：
图3-39 拉线开关
动手练一练——绘制微波隔离器

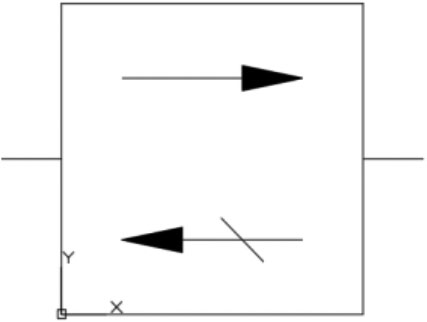

绘制如图3-40所示的微波隔离器。
图3-40 微波隔离器
思路点拨
源文件：源文件\第3章\微波隔离器.dwg
利用“矩形”“直线”和“多段线”命令绘制微波隔离器。
