点在AutoCAD中有多种不同的表示方式，用户可以根据需要进行设置，也可以设置等分点和测量点。
命令行：POINT（快捷命令：PO）。
菜单栏：选择菜单栏中的
“绘图”→
“点”命令。
工具栏：单击“绘图”工具栏中的“点”按钮
。
功能区：单击“默认”选项卡“绘图”面板中的“多点”按钮
。

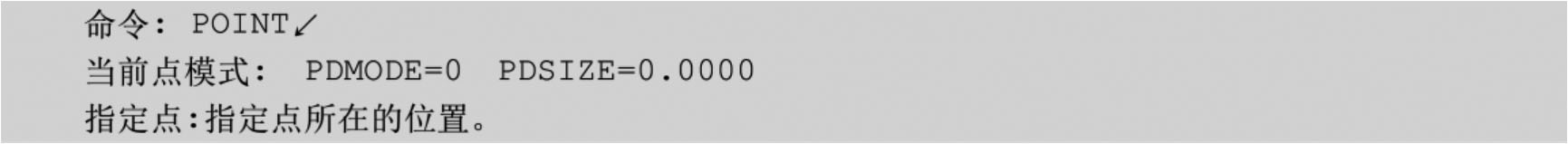

命令行提示与操作如下。
（1）通过菜单方式操作时（如图3-35所示），
“单点”命令表示只输入一个点，“多点”命令表示可输入多个点。
（2）可以按下状态栏中的“对象捕捉”按钮
，设置点捕捉模式，帮助用户选择点。
（3）点在图形中的表示样式，共有20种。可通过“DDPTYPE”命令或选择菜单栏中的“格式”→“点样式”命令，通过打开的“点样式”对话框来设置，如图3-36所示。

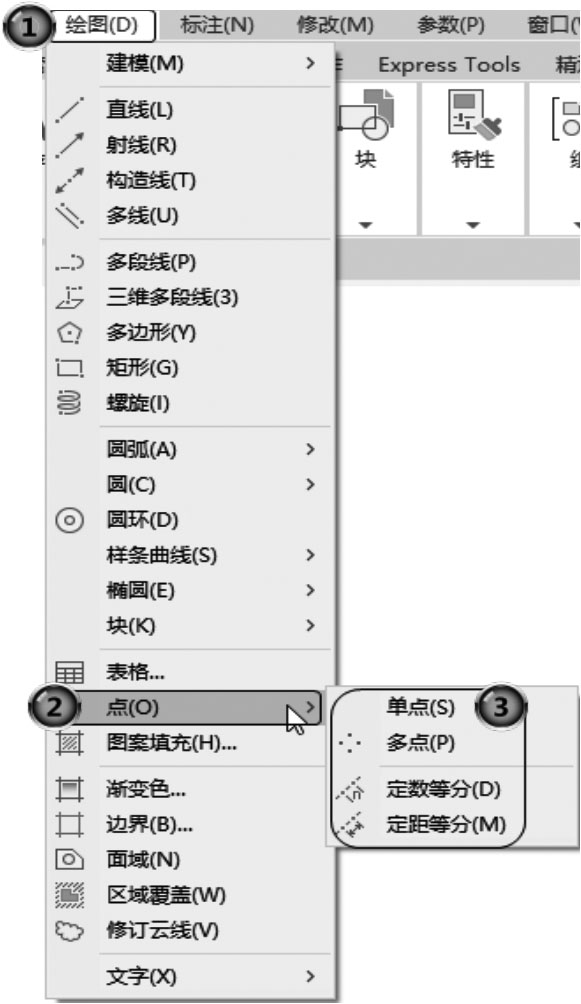

图3-35 “点”的子菜单
图3-36 “点样式”对话框
命令行：DIVIDE（快捷命令：DIV）。
菜单栏：选择菜单栏中的“绘图”→“点”→“定数等分”命令。
功能区：单击“默认”选项卡“绘图”面板中的“定数等分”按钮
。
命令行提示与操作如下。
如图3-37（a）所示为绘制等分点的图形。
（1）等分数目范围为2～32767。
（2）在等分点处，按当前点样式设置画出等分点。
（3）在第二提示行选择“块（B）”选项时，表示在等分点处插入指定的块。
命令行：MEASURE（快捷命令：ME）。
菜单栏：选择菜单栏中的“绘图”→“点”→“定距等分”命令。
功能区：单击“默认”选项卡“绘图”面板中的“定距等分”按钮
。

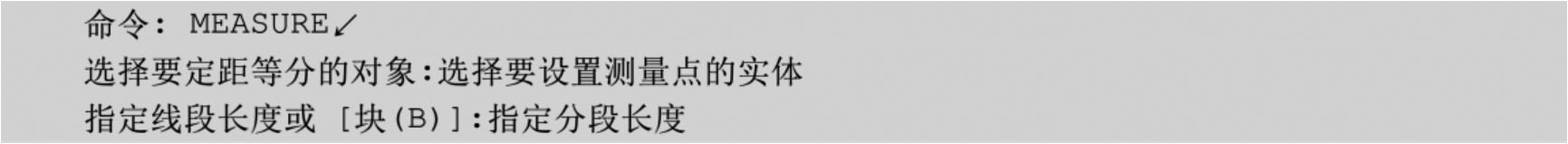

命令行提示与操作如下。
如图3-37（b）所示为绘制测量点的图形。

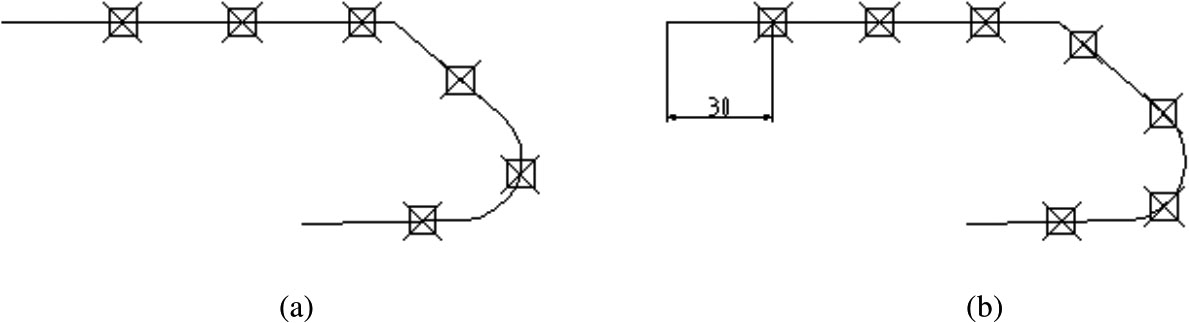

图3-37 绘制等分点和测量点
（1）设置的起点一般是指定线的绘制起点。
（2）在第二提示行选择“块（B）”选项时，表示在测量点处插入指定的块。
（3）在等分点处，按当前点样式设置来绘制测量点。
（4）最后一个测量段的长度不一定等于指定分段长度。
