命令行：RECTANG（快捷命令：REC）。
菜单栏：选择菜单栏中的“绘图”→“矩形”命令。
工具栏：单击“绘图”工具栏中的“矩形”按钮
。
功能区：单击“默认”选项卡“绘图”面板中的“矩形”按钮

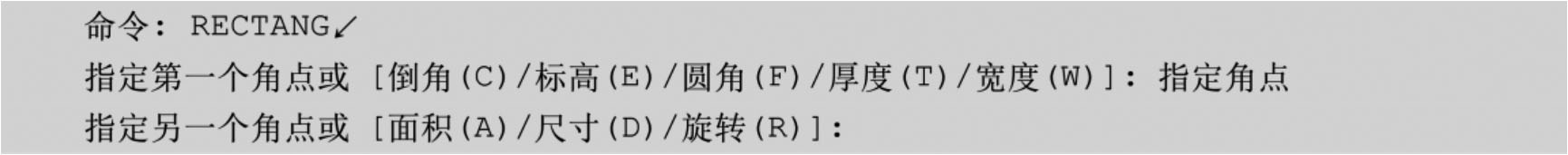

命令行提示与操作如下。

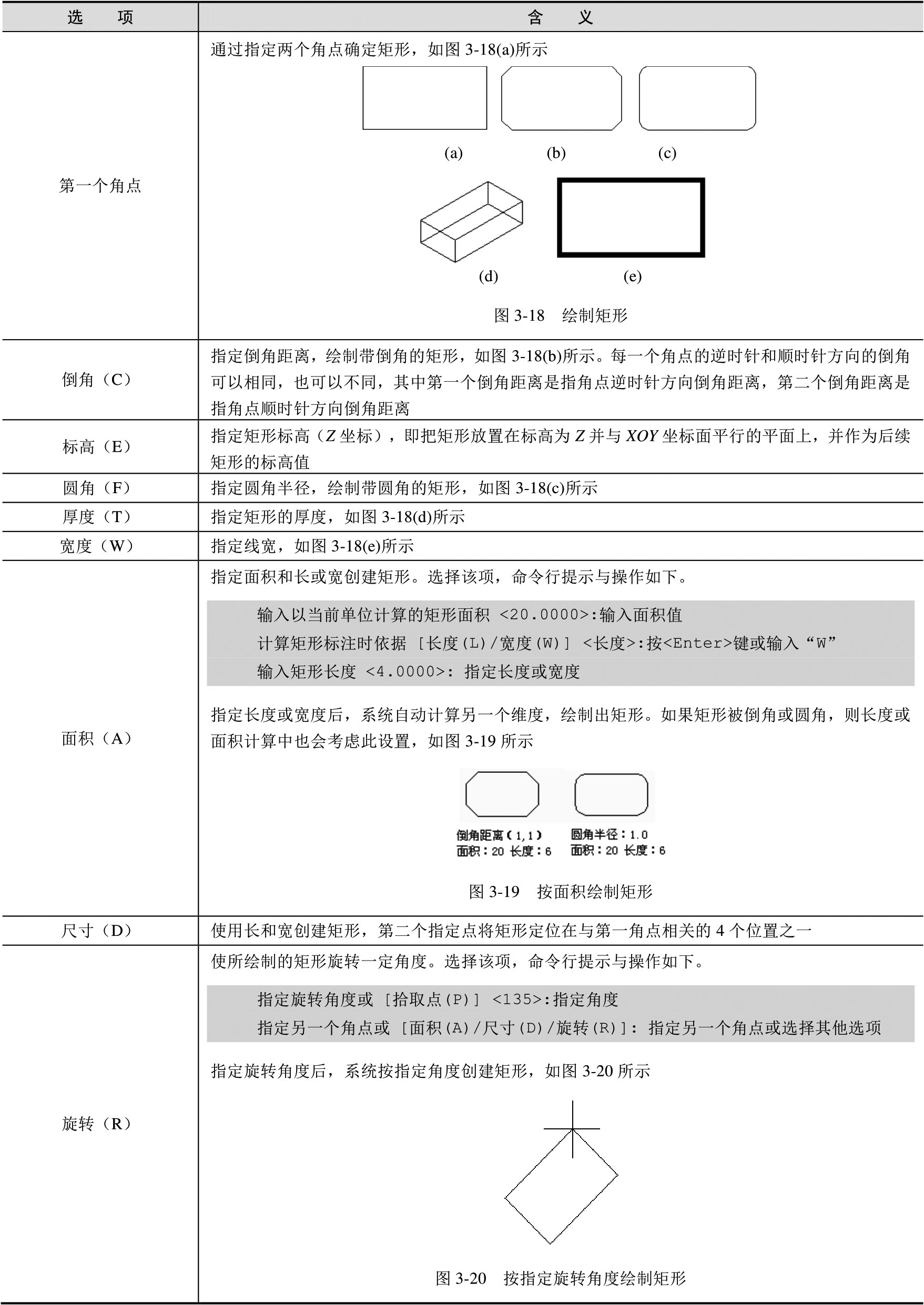

选项含义如表3-4所示。
表3-4 “矩形”命令选项含义

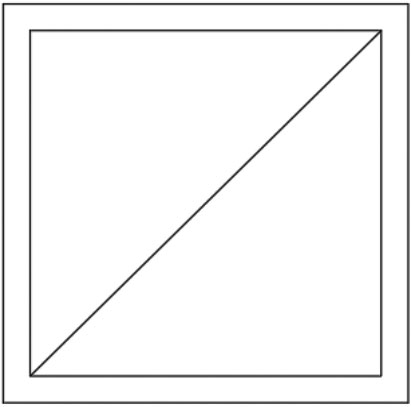

利用矩形命令绘制如图3-21所示的平顶灯。
绘制步骤

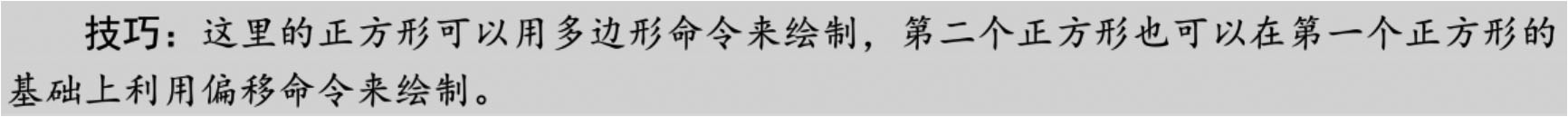

（1）单击“默认”选项卡“绘图”面板中的“矩形”按钮

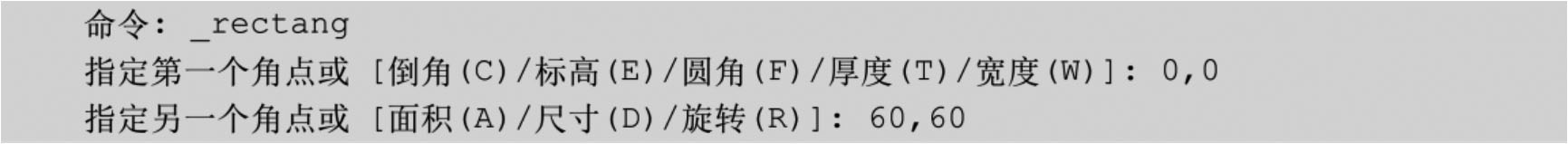

，以坐标原点为角点，绘制60×60的正方形，命令行提示与操作如下。

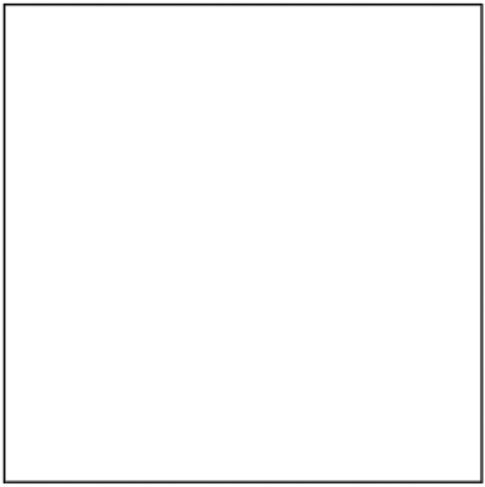

结果如图3-22所示。
图3-21 平顶灯
图3-22 作矩形
（2）单击“默认”选项卡“绘图”面板中的“矩形”按钮
，绘制52×52的正方形，命令行提示与操作如下。

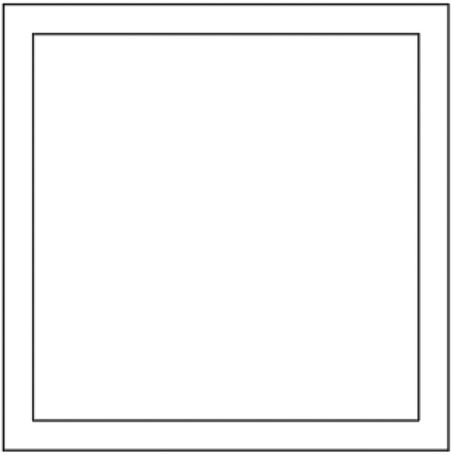

结果如图3-23所示。
图3-23 作矩形
（3）单击“默认”选项卡“绘图”面板中的“直线”按钮
，绘制内部矩形的对角线。结果如图3-21所示。
动手练一练——绘制非门符号

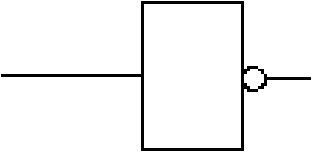

绘制如图3-24所示的非门符号。
图3-24 非门符号
思路点拨
源文件：源文件\第3章\非门符号.dwg
（1）利用“矩形”命令绘制外框。
（2）利用“圆”命令绘制圆。
（3）利用“直线”命令绘制两端直线。
命令行：POLYGON（快捷命令：POL）。
菜单栏：选择菜单栏中的“绘图”→“多边形”命令。
工具栏：单击“绘图”工具栏中的“多边形”按钮
。
功能区：单击“默认”选项卡“绘图”面板中的“多边形”按钮
。

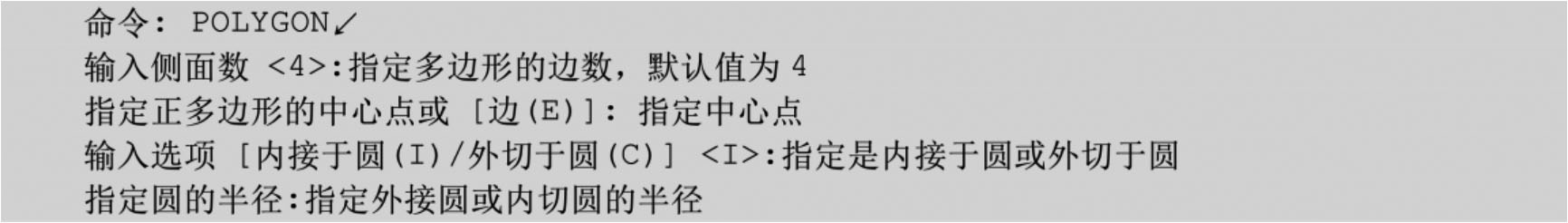

命令行提示与操作如下。

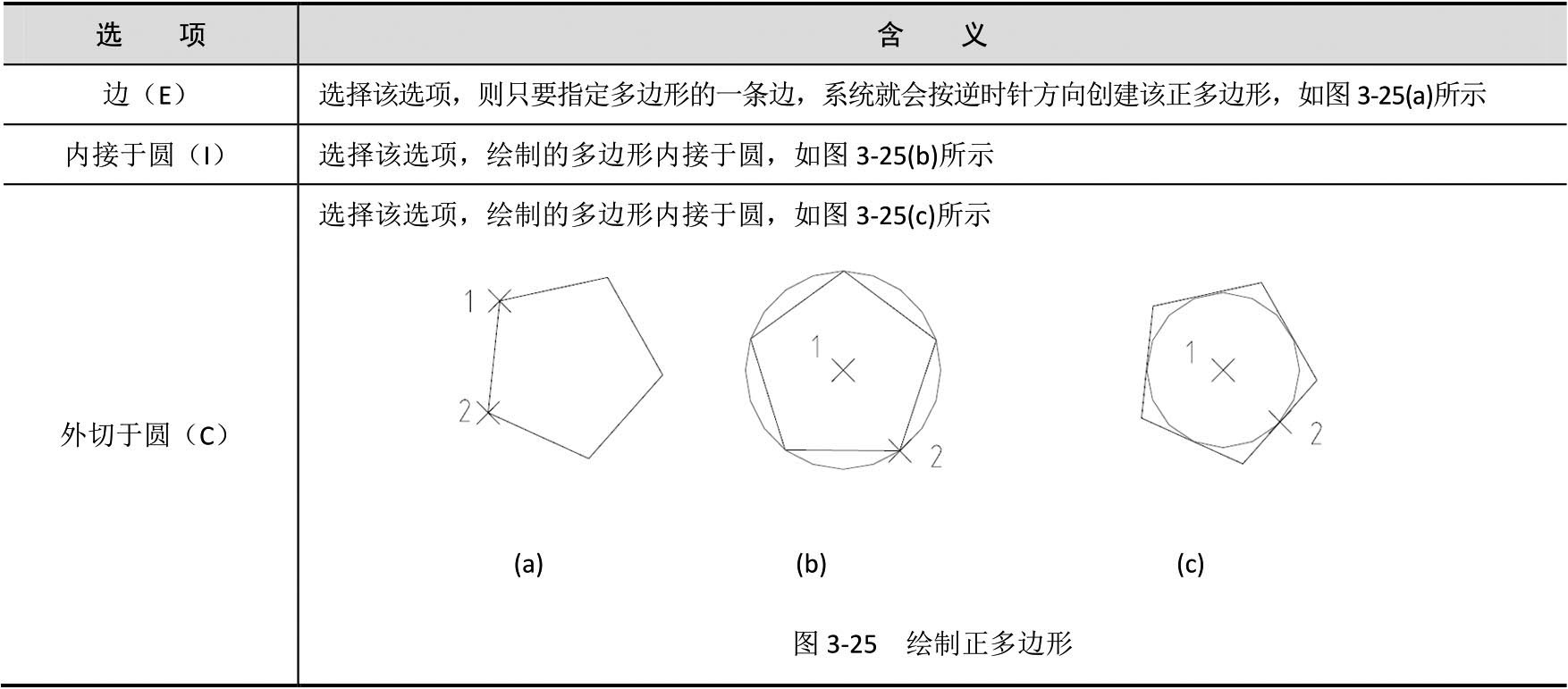

选项含义如表3-5所示。
表3-5 “多边形”选项含义

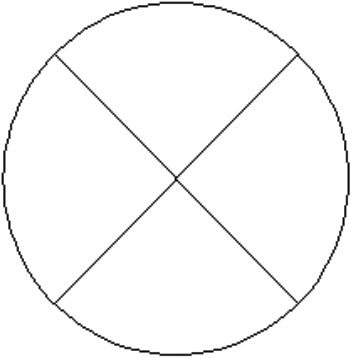

本例绘制的灯符号如图3-26所示。
图3-26 灯符号
由于正多边形的绘制顺序不同，本例采用两种方式绘制灯符号。在绘图过程中有时可以采取的方法很多，读者可采用自己最擅长的方法来绘制。
绘制步骤
（1）单击“默认”选项卡“绘图”面板中的“多边形”按钮

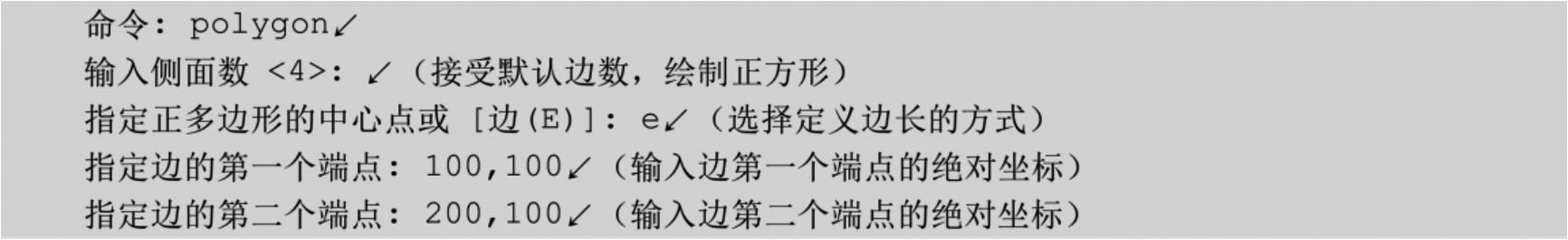

，绘制正方形，命令行中的提示与操作如下。
（2）单击“默认”选项卡“绘图”面板中的“圆”按钮

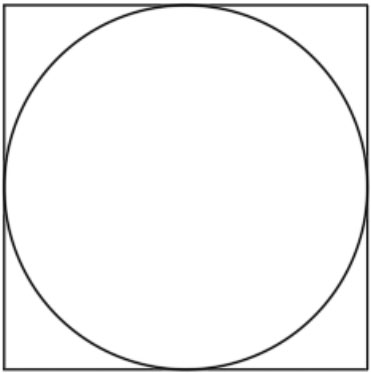

，以正方形的中心为圆心，其到矩形边中点的距离为半径绘制正方形的外接圆，效果如图3-27所示。
（3）单击“默认”选项卡“绘图”面板中的“直线”按钮
，绘制正方形的对角线，利用“删除”“修剪”命令（此处两个命令的应用会在后面章节介绍）编辑图形，得到灯符号，绘制结果如图3-28所示。
图3-27 绘制效果
图3-28 灯符号绘制结果
由于正多边形有两种绘制方法，从而使灯符号有两种顺序不同的绘制方法。
（1）绘制圆。单击“默认”选项卡“绘图”面板中的“圆”按钮
，在绘图区任意拾取一点作为圆心，绘制半径为50的圆，如图3-29所示。
（2）绘制正多边形。单击“默认”选项卡“绘图”面板中的“多边形”按钮

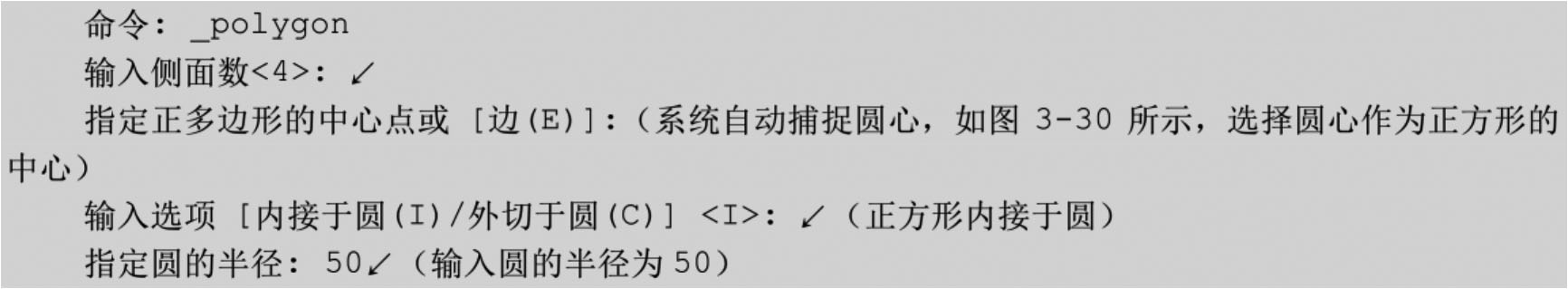

，命令行中的提示与操作如下。
绘制效果如图3-31所示。
图3-29 绘制圆

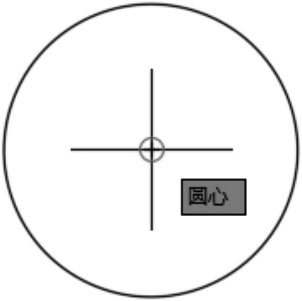

图3-30 捕捉圆心
图3-31 绘制内接正方形
（3）绘制对角线。单击“默认”选项卡“绘图”面板中的“直线”按钮

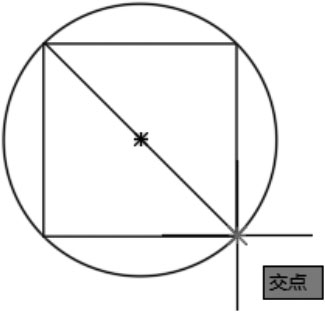

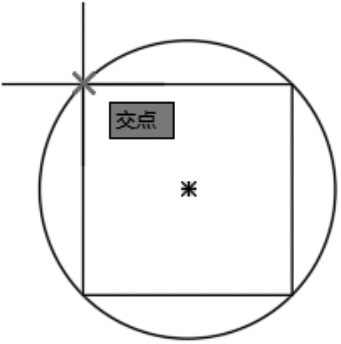

，开启“对象捕捉”模式，系统自动捕捉圆上的一点作为正方形的顶点，如图3-32所示。绘制对角线后的效果如图3-33所示。
图3-32 捕捉正方形的顶点
图3-33 绘制对角线
（4）删除正方形。采用相同的方法绘制另一条对角线。单击“默认”选项卡“修改”面板中的“删除”按钮
，选择正方形将其删除，即可得到灯符号，绘制结果如图3-26所示。
动手练一练——绘制电阻器

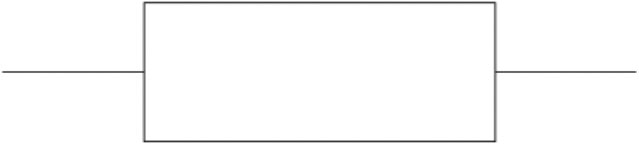

绘制如图3-34所示的电阻器。
图3-34 电阻器
思路点拨
源文件：源文件\第3章\电阻器.dwg
本练习图形涉及“矩形”和“直线”命令以及“对象捕捉”功能，读者要灵活掌握。
