圆类命令主要包括“圆”“圆弧”“圆环”“椭圆”及“椭圆弧”命令，这几个命令是AutoCAD中最简单的曲线命令。
命令行：CIRCLE（快捷命令：C）。
菜单栏：选择菜单栏中的“绘图”→“圆”命令。
工具栏：单击“绘图”工具栏中的“圆”按钮
。
功能区：单击“默认”选项卡“绘图”面板中的“圆”下拉菜单。

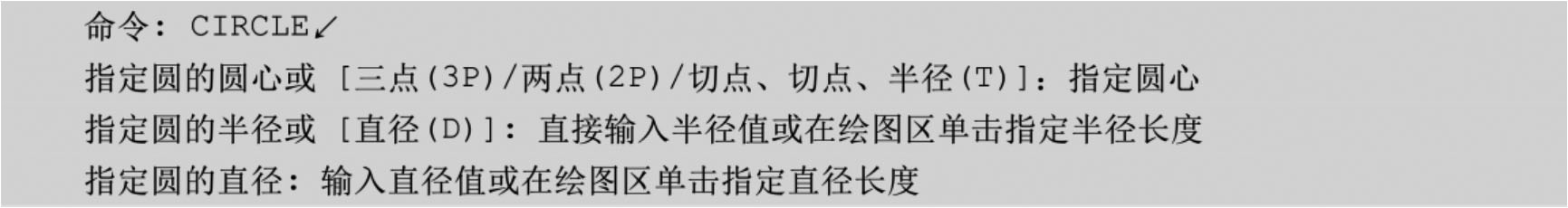

命令行提示与操作如下。
选项含义如表3-2所示。

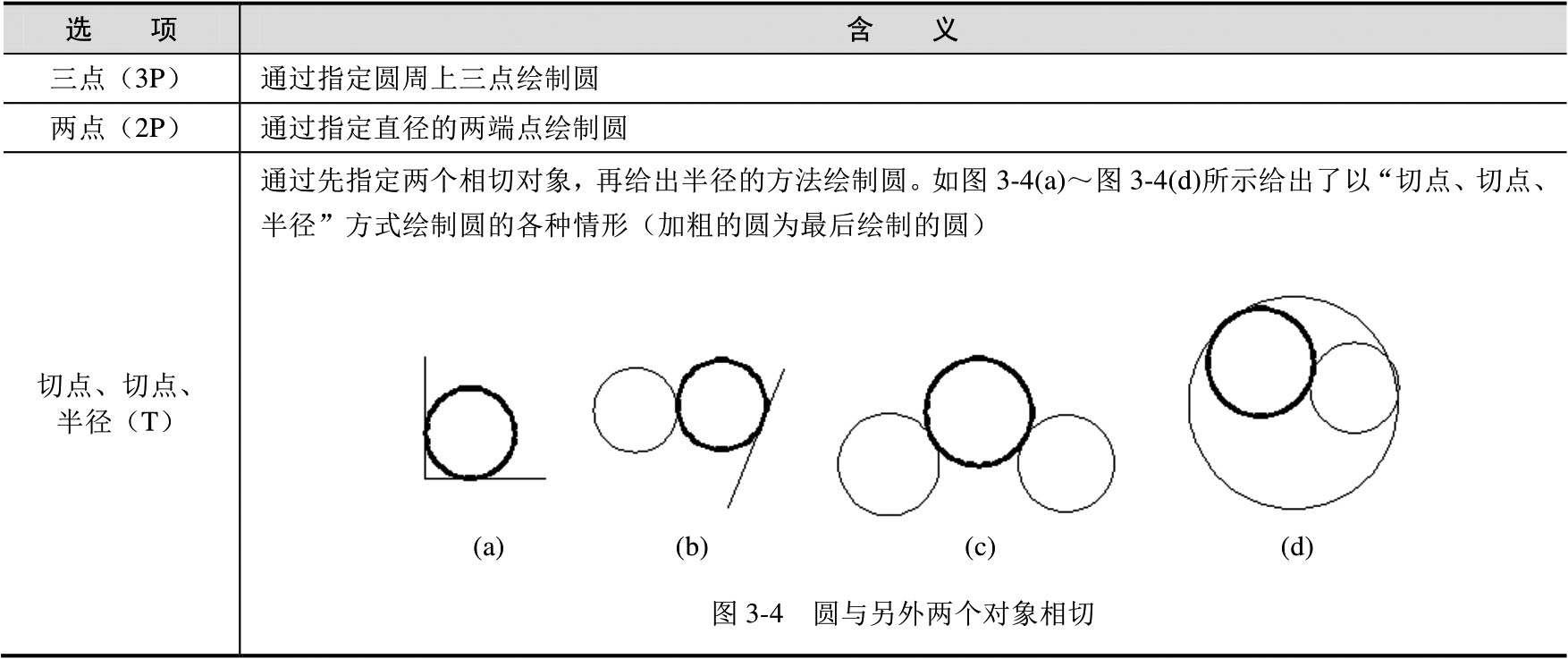

表3-2 “圆”命令选项含义
注意：
选择菜单栏中的
“绘图”→
“圆”命令，其子菜单中多了一种

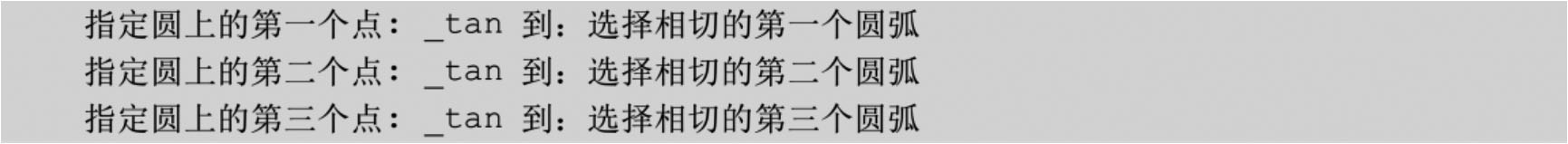

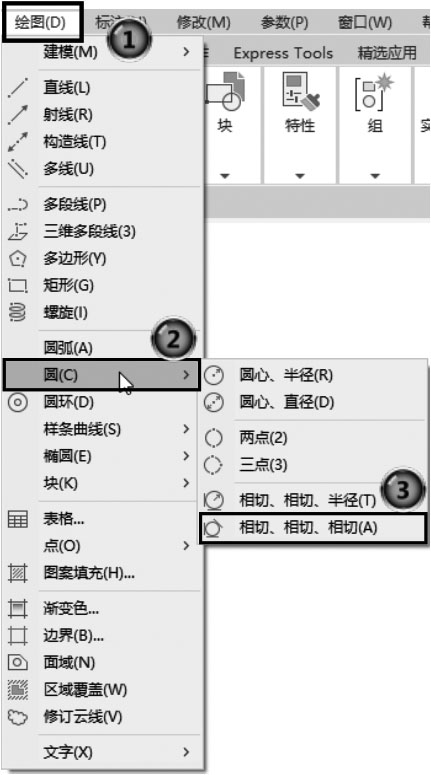

“相切、相切、相切”的绘制方法，当选择此方式时（如图3-5所示），命令行提示与操作如下。
图3-5 “相切、相切、相切”绘制方法

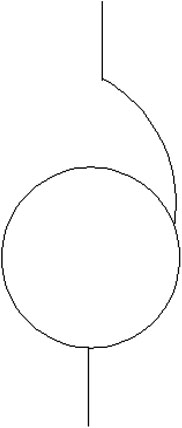

本实例利用“直线”“圆”命令绘制相切圆，从而绘制出传声器符号，如图3-6所示。
绘制步骤
（1）单击“默认”选项卡“绘图”面板中的“直线”按钮

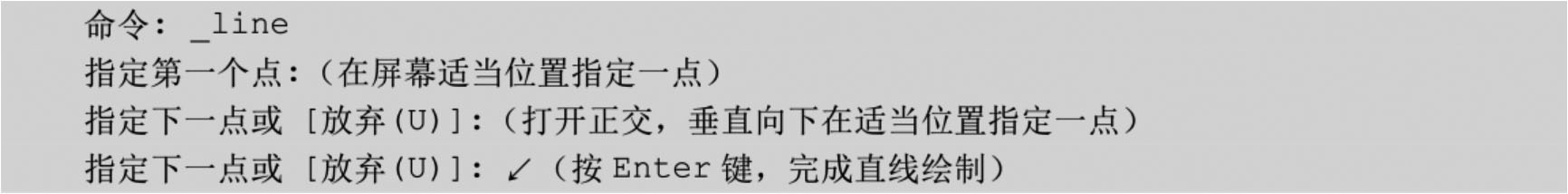

，竖直向下绘制一条直线，并设置线宽为0.3，命令行提示与操作如下。
效果如图3-7所示。
（2）单击“默认”选项卡“绘图”面板中的“圆”按钮

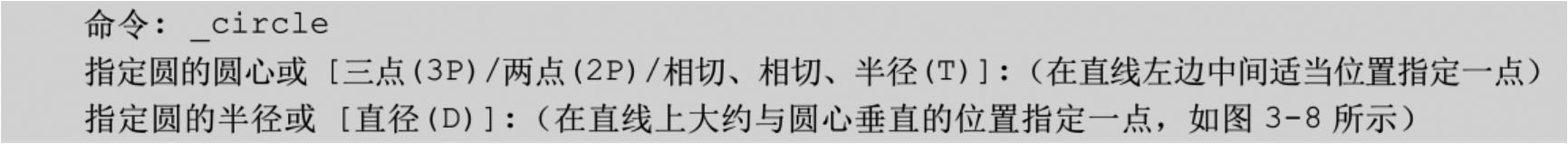

，命令行提示。
绘制效果如图3-9所示。
图3-6 绘制传声器符号
图3-7 绘制直线段
图3-8 指定半径
图3-9 传声器
注意：

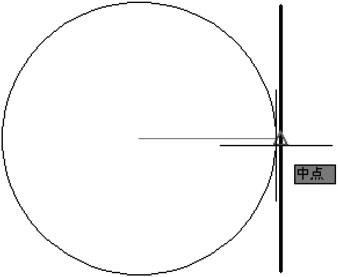

对于圆心的选择，除直接输入圆心坐标（150,200）外，还可以利用圆心与中心线的对应关系，利用对象捕捉的方法。单击状态栏中的“对象捕捉”按钮，命令行中会提示“命令：<对象捕捉开>”。
动手练一练——绘制射灯
绘制如图3-10所示的射灯。
图3-10 射灯
思路点拨
源文件：源文件\第3章\射灯.dwg
利用“圆”和“直线”命令绘制射灯。
命令行：ARC（快捷命令：A）。
菜单栏：选择菜单栏中的“绘图”→“圆弧”命令。
工具栏：单击“绘图”工具栏中的“圆弧”按钮
。
功能区：单击“默认”选项卡“绘图”面板中的“圆弧”下拉菜单。

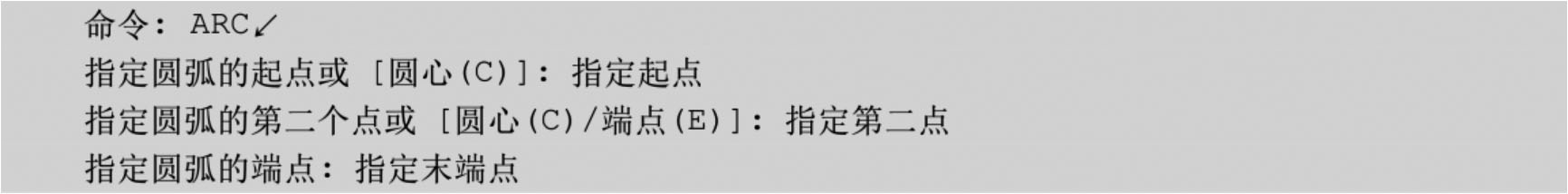

命令行提示与操作如下。
（1）用命令行方式绘制圆弧时，可以根据系统提示选择不同的选项，具体功能和利用菜单栏中的“绘图”→“圆弧”子菜单提供的11种方式相似。这11种方式绘制的圆弧分别如图3-11（a）～图3-11（k）所示。
（2）需要强调的是“继续”方式，绘制的圆弧与上一线段圆弧相切。继续绘制圆弧段，只提供端点即可。

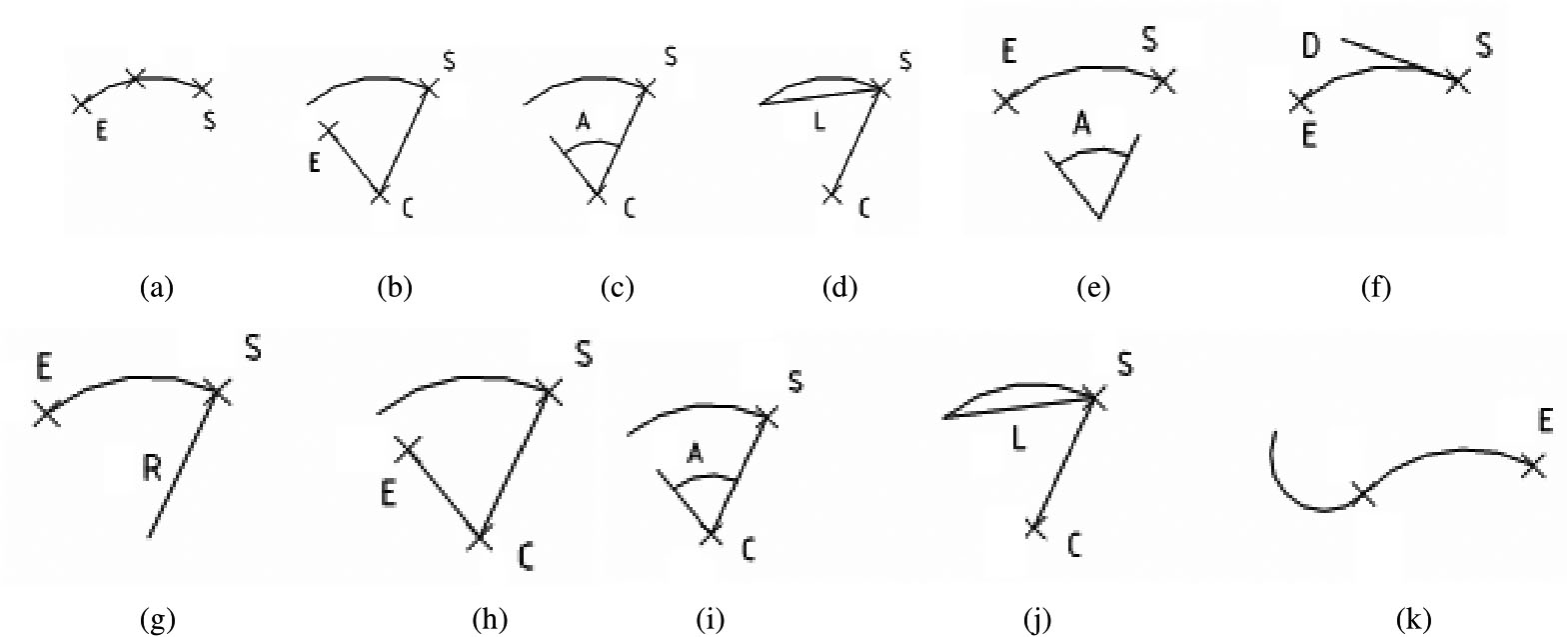

图3-11 11种圆弧绘制方法的效果
注意：
绘制圆弧时，注意圆弧的曲率是遵循逆时针方向的，所以在选择指定圆弧两个端点和半径模式时，需要注意端点的指定顺序，否则有可能导致圆弧的凹凸形状与预期的相反。
绘制如图3-12所示的壳体符号。

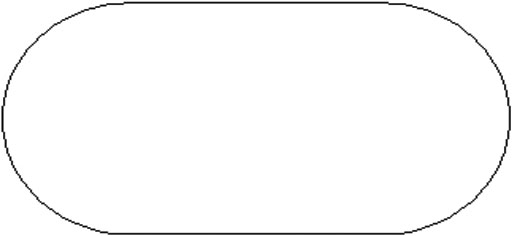

图3-12 壳体符号
绘制步骤
（1）单击“默认”选项卡“绘图”面板中的“直线”按钮
，绘制两条直线，端点坐标值为{（100,130）、（150,130）}和{（100,100）、（150,100）}。
（2）单击“默认”选项卡“绘图”面板中的“三点”按钮

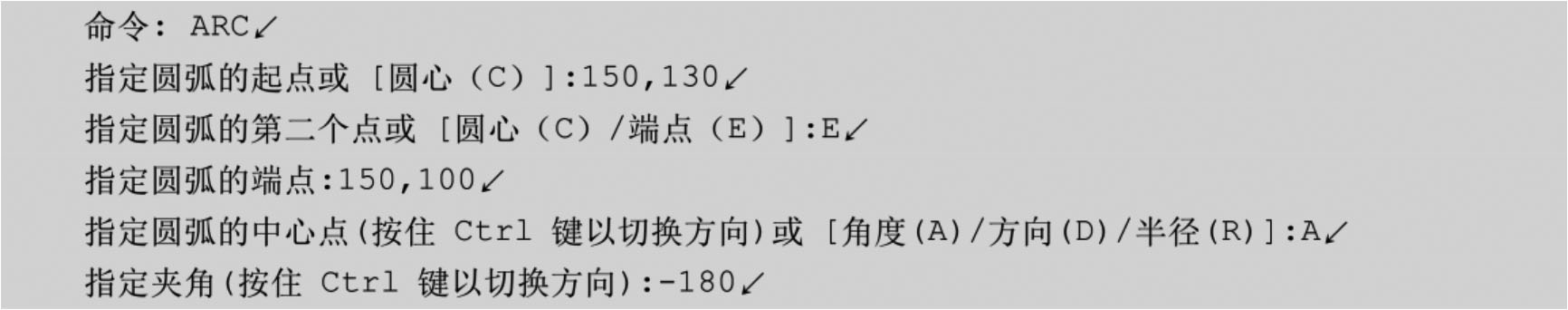

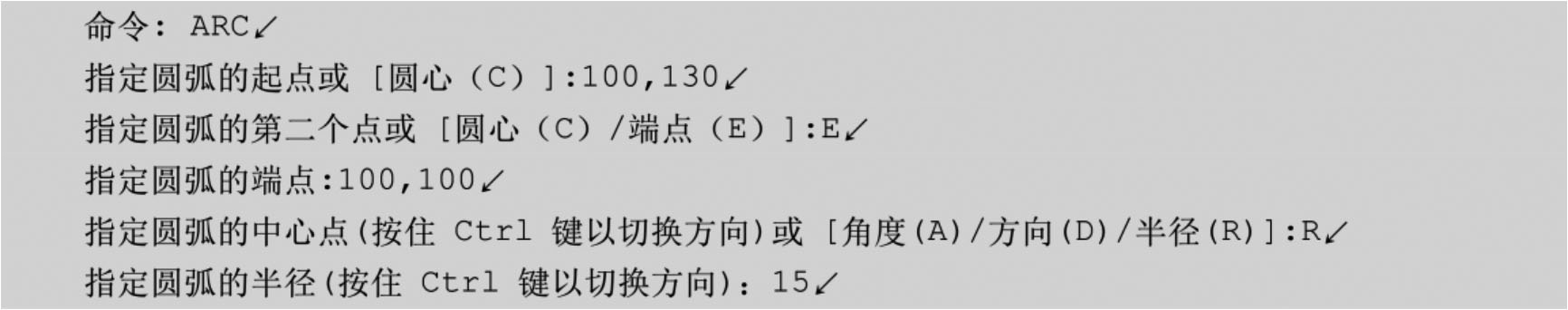

，绘制圆头部分圆弧，命令行提示与操作如下。
（3）单击“默认”选项卡“绘图”面板中的“三点”按钮
，绘制另一段圆弧，命令行提示与操作如下。
最终结果如图3-12所示。
动手练一练——绘制自耦变压器
绘制如图3-13所示的自耦变压器。
图3-13 自耦变压器
思路点拨
源文件：源文件\第3章\自耦变压器.dwg
利用圆、直线和圆弧命令绘制自耦变压器。
命令行：ELLIPSE（快捷命令：EL）。
菜单栏：选择菜单栏中的“绘图”→“椭圆”→“圆弧”命令。
工具栏：单击“绘图”工具栏中的“椭圆”按钮
或“椭圆弧”按钮
。
功能区：单击“默认”选项卡“绘图”面板中的“椭圆”下拉菜单。

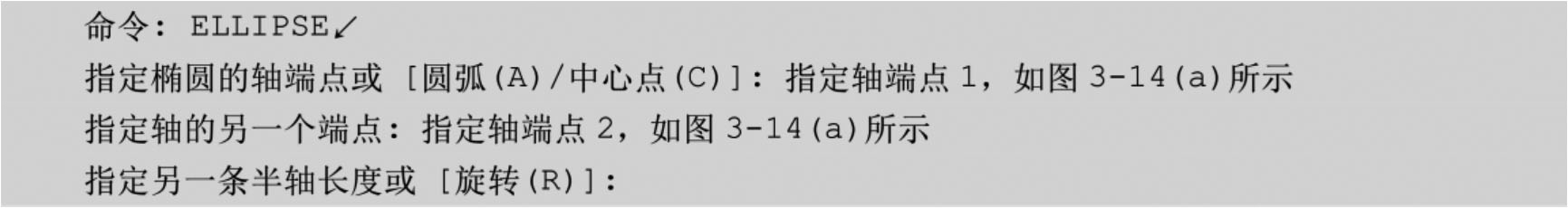

命令行提示与操作如下。

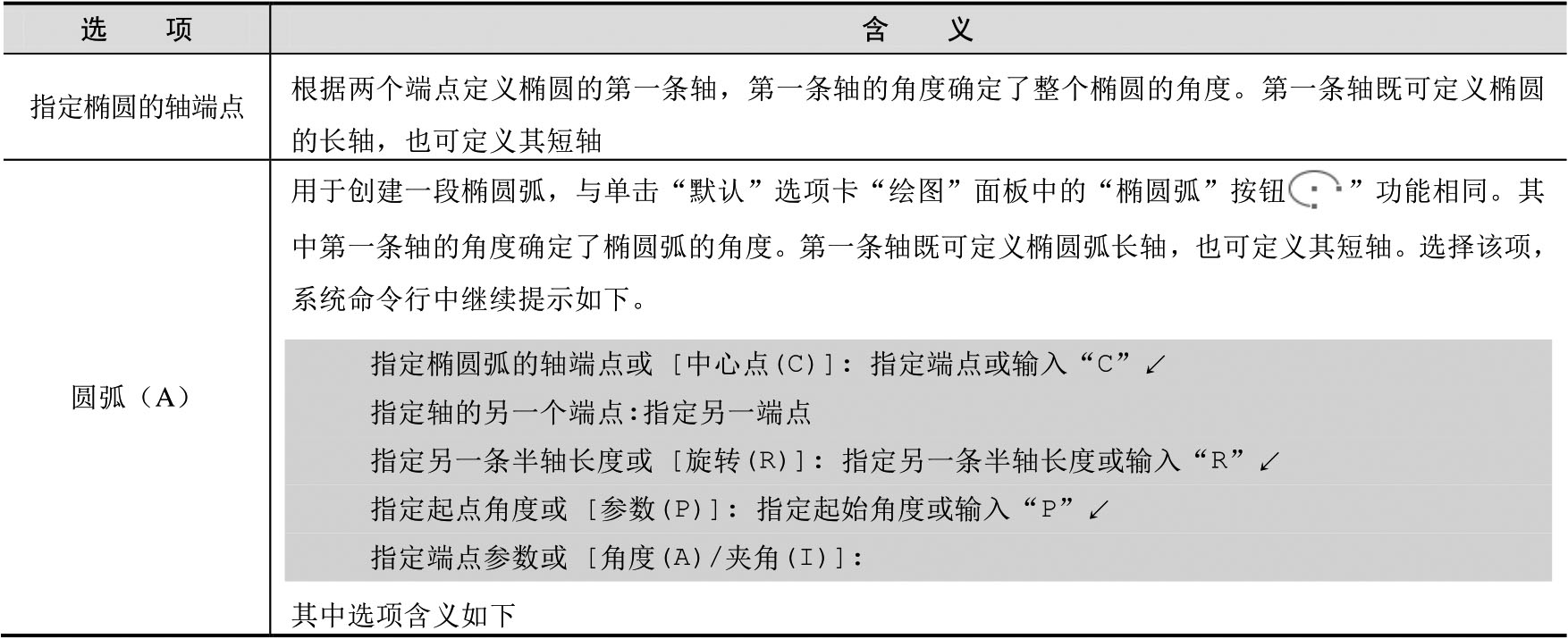

选项含义如表3-3所示。

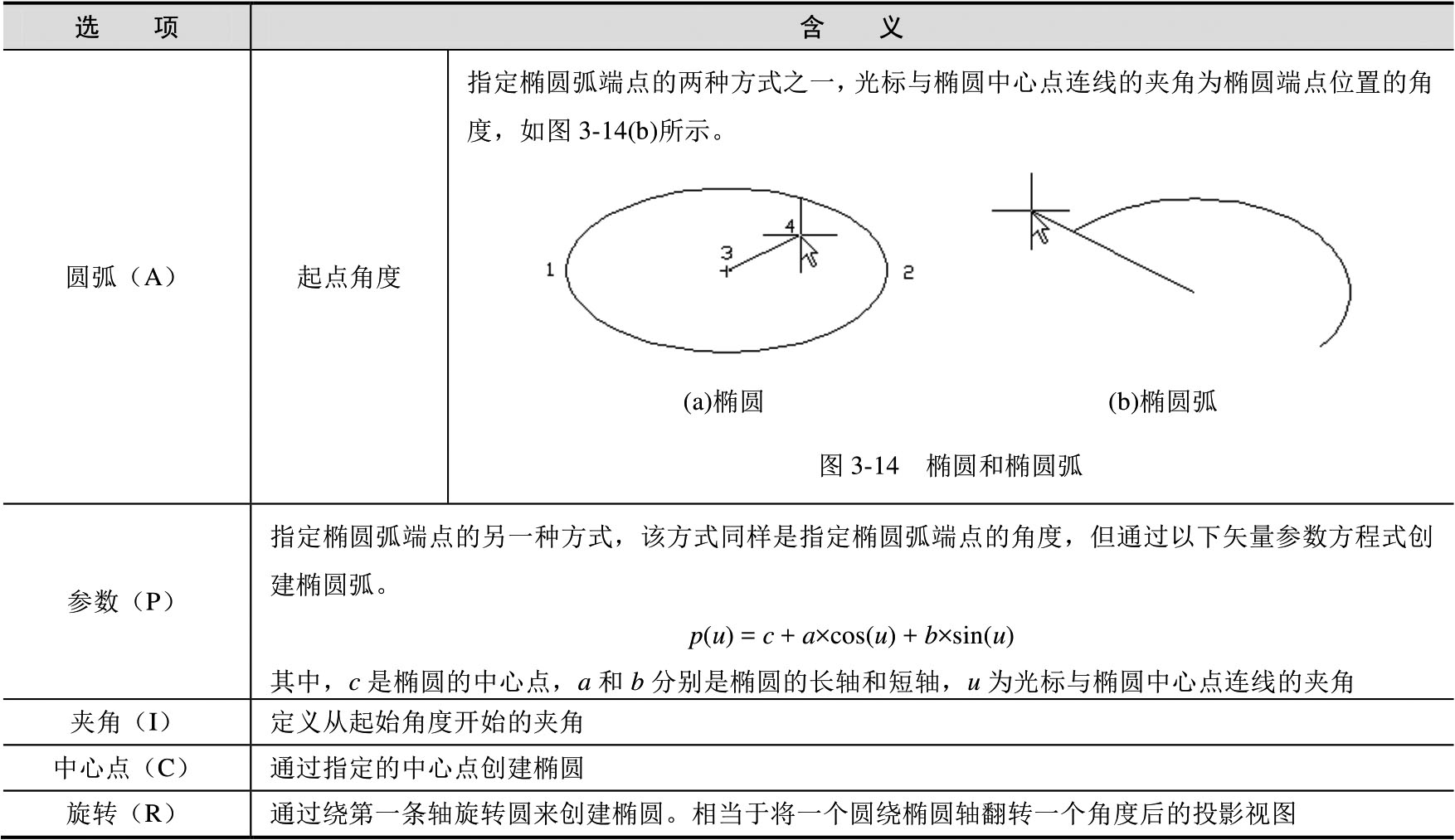

表3-3 “椭圆与椭圆弧”命令选项含义
续表
注意：
椭圆命令生成的椭圆是以多义线还是以椭圆为实体，是由系统变量PELLIPSE决定的，当其为1时，生成的椭圆就是以多义线形式存在。

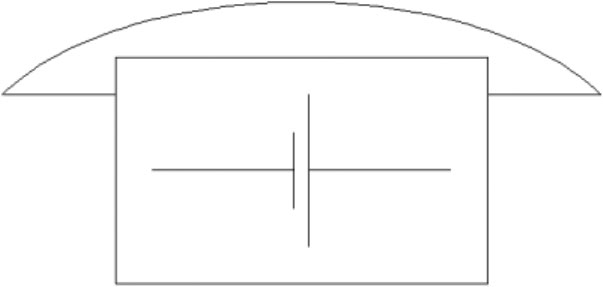

绘制如图3-15所示的电话机。
绘制步骤
（1）单击“默认”选项卡“绘图”面板中的“直线”按钮
，绘制一系列的线段，坐标分别为{（100,100）、（@100,0）、（@0,60）、（@-100,0）、c}，{（152,110）、（152,150）}，{（148,120）、（148,140）}，{（148,130）、（110,130）}，{（152,130）、（190,130）}，{（100,150）、（70,150）}，{（200,150）、（230,150）}，结果如图3-16所示。
图3-15 电话机

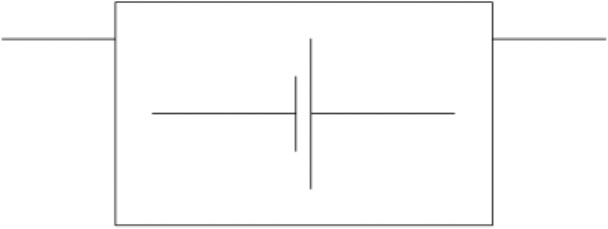

图3-16 绘制直线
（2）单击“默认”选项卡“绘图”面板中的“椭圆弧”按钮

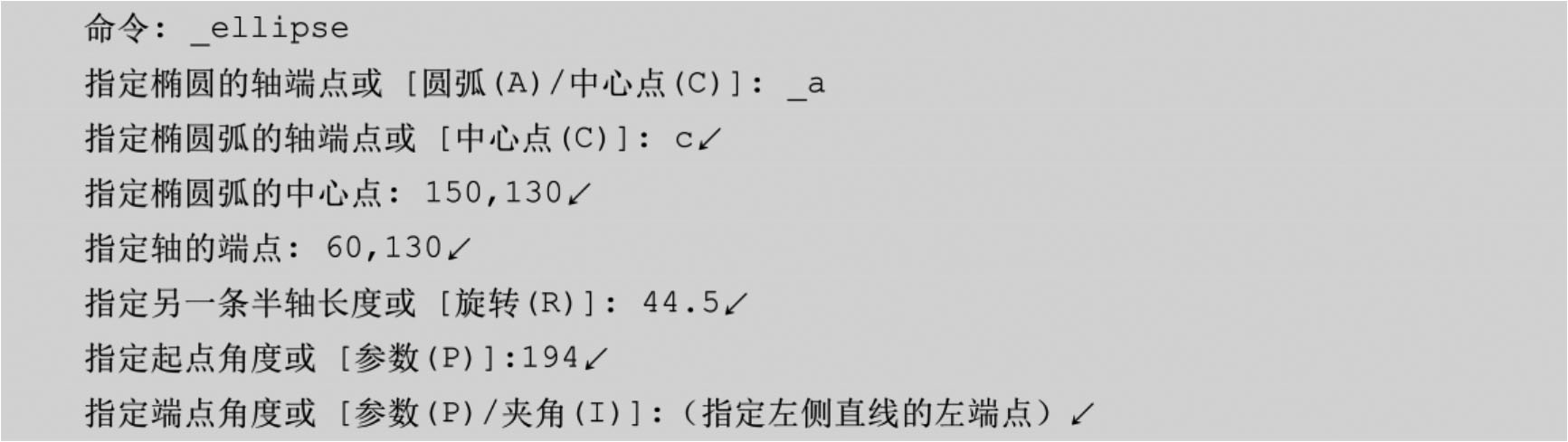

，绘制椭圆弧。命令行提示与操作如下。
最终结果如图3-15所示。
动手练一练——绘制感应式仪表
绘制如图3-17所示的感应式仪表。
图3-17 感应式仪表
思路点拨
源文件：源文件\第3章\感应式仪表.dwg
利用“圆环”“椭圆”和“直线”命令绘制感应式仪表。
