直线类命令包括直线段、射线和构造线命令。这几个命令是AutoCAD中最简单的绘图命令。
命令行：LINE（快捷命令：L）。
菜单栏：选择菜单栏中的“绘图”→“直线”命令。
工具栏：单击“绘图”工具栏中的“直线”按钮
。
功能区：单击“默认”选项卡“绘图”面板中的“直线”按钮
。

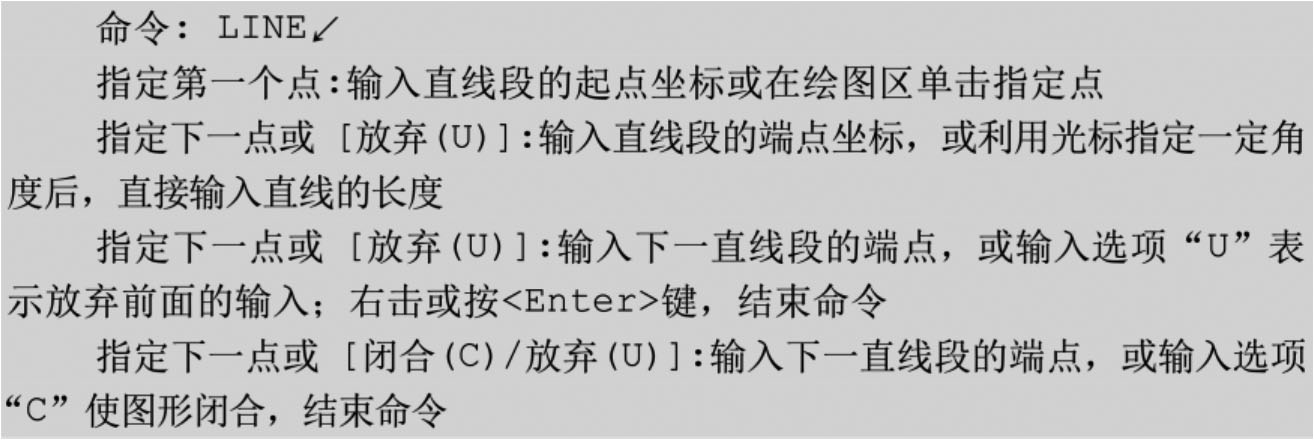

命令行提示与操作如下。
选项含义如表3-1所示。

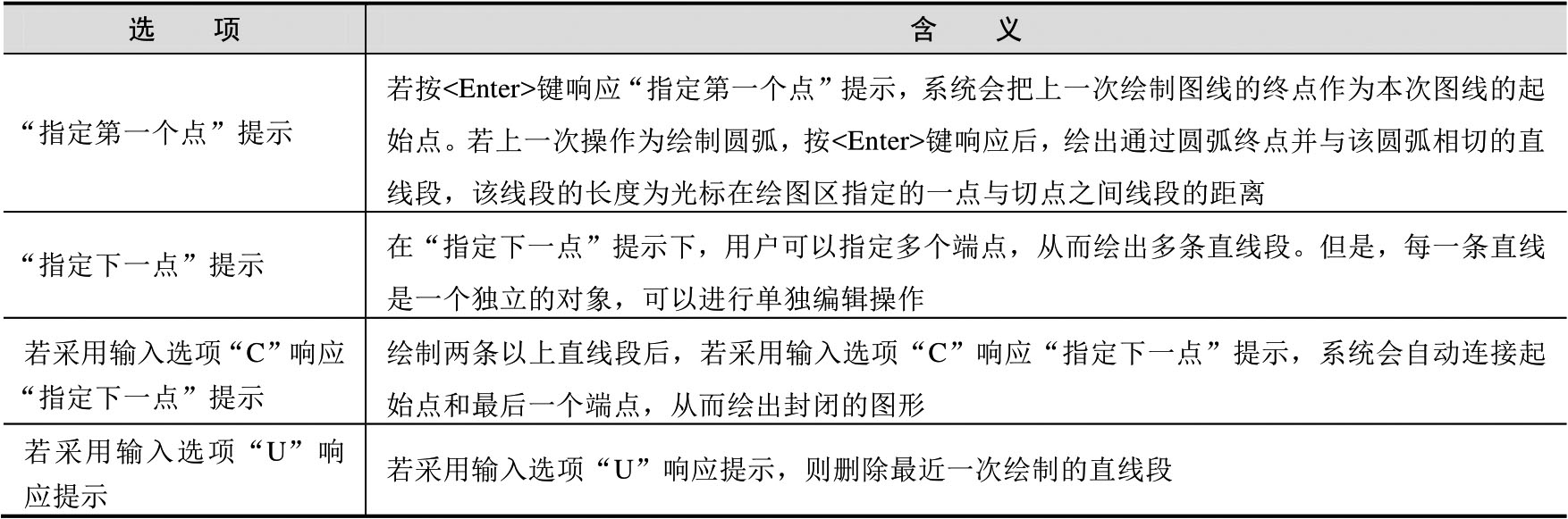

表3-1 “直线”命令选项含义
注意：
若设置正交方式（按下状态栏中的“正交模式”按钮
），只能绘制水平线段或垂直线段。若设置动态数据输入方式（按下状态栏中的“动态输入”按钮
），则可以动态输入坐标或长度值，效果与非动态数据输入方式类似。除特别需要外，以后不再强调，而只按非动态数据输入方式输入相关数据。
绘制图3-1所示电阻符号。
绘制步骤
（1）单击“默认”选项卡“绘图”面板中的“直线”按钮

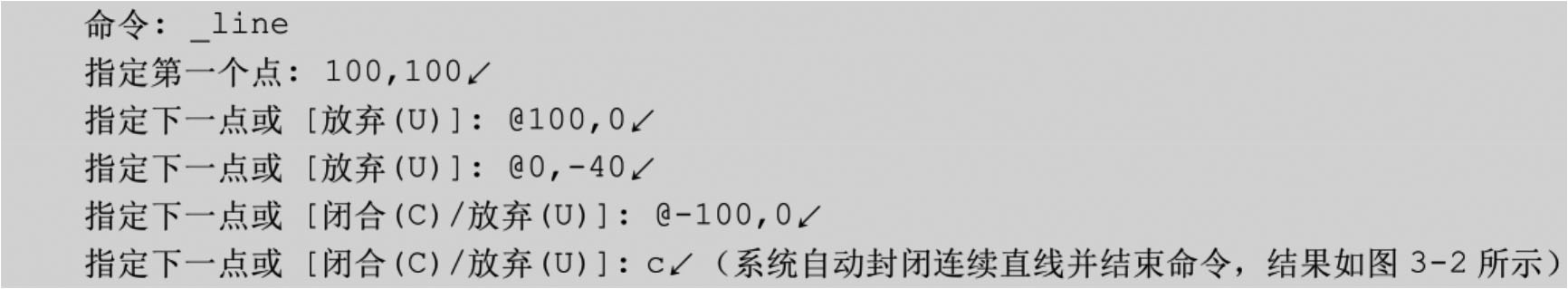

，绘制连续线段，命令行提示与操作如下。

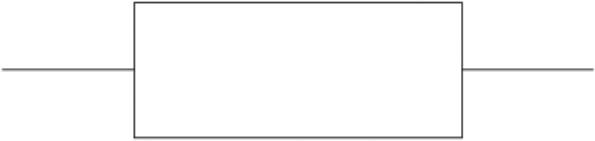

图3-1 电阻

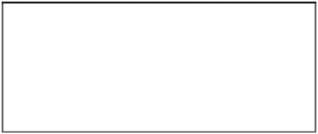

图3-2 绘制连续线段
（2）单击状态栏中的“动态输入”按钮
，关闭“动态输入”功能。单击“默认”选项卡“绘图”面板中的“直线”按钮

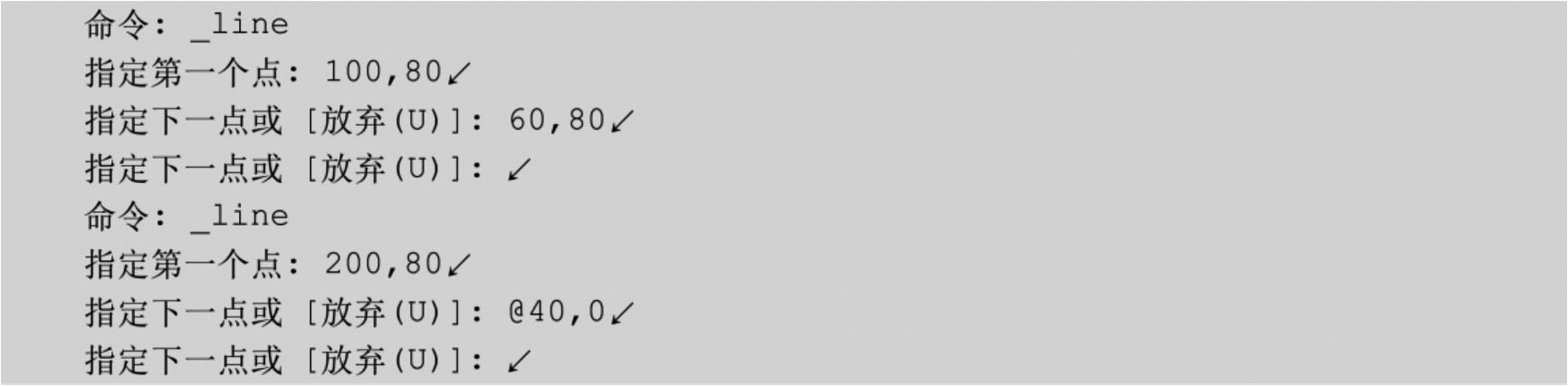

，绘制两条线段，命令行提示与操作如下。
最终结果如图3-1所示。
注意：
（1）输入坐标时，逗号必须是在英文状态下输入，否则会出现错误。
（2）一般每个命令有4种执行方式，这里只给出了命令行执行方式，其他两种执行方式的操作与命令行执行方式相同。
（3）有的读者在输入坐标值时，总会出现系统自动添加@的情况，这是由于没有关闭状态栏上的“动态输入”按钮。
动手练一练——绘制探测器符号
利用“直线”命令绘制如图3-3所示的探测器符号。

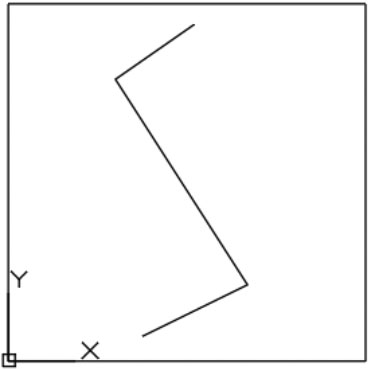

图3-3 探测器符号
思路点拨
源文件：源文件\第3章\绘制探测器符号.dwg
为了做到准确无误，要求通过坐标值的输入指定直线的相关点，从而使读者灵活掌握直线的绘制方法。
