2.10 工具选项板

“工具选项板”中的选项卡提供了组织、共享和放置块及填充图案的有效方法。“工具选项板”还可以包含由第三方开发人员提供的自定义工具。

2.10.1 打开工具选项板

执行方式如下。

命令行：TOOLPALETTES（快捷命令：TP）。

菜单栏：选择菜单栏中的“工具”→“选项板”→“工具选项板”命令。

工具栏：单击“标准”工具栏中的“工具选项板窗口”按钮 。

功能区：单击“视图”选项卡“选项板”面板中的“工具选项板”按钮 。

快捷键：按<Ctrl>＋<3>键。

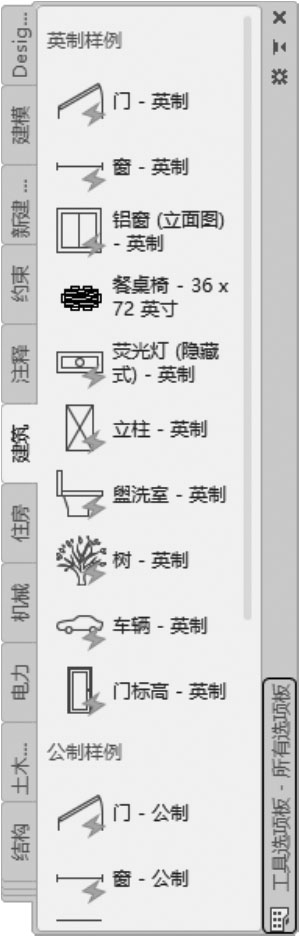

执行上述命令后，系统自动打开工具选项板，如图2-61所示。

在工具选项板中，系统设置了一些常用图形选项卡，这些常用图形可以方便用户绘图。

注意： 在绘图时还可以将常用命令添加到工具选项板中。“自定义”对话框打开后，就可以将工具按钮从工具栏拖到工具选项板中，或将工具从“自定义用户界面（CUI）”编辑器拖到工具选项板中。

2.10.2 新建工具选项板

用户可以创建新的工具选项板，这样有利于个性化作图，也能够满足特殊作图需要。

执行方式如下。

命令行：CUSTOMIZE。

菜单栏：选择菜单栏中的“工具”→“自定义”→“工具选项板”命令。

工具选项板：单击“工具选项板”中的“特性”按钮 ，在打开的快捷菜单中选择“自定义选项板”（或“新建选项板”）命令。

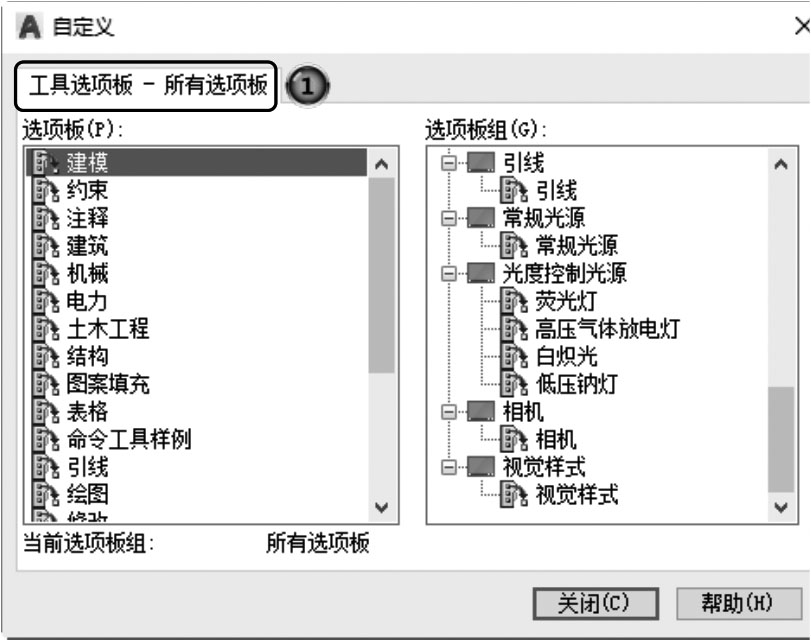

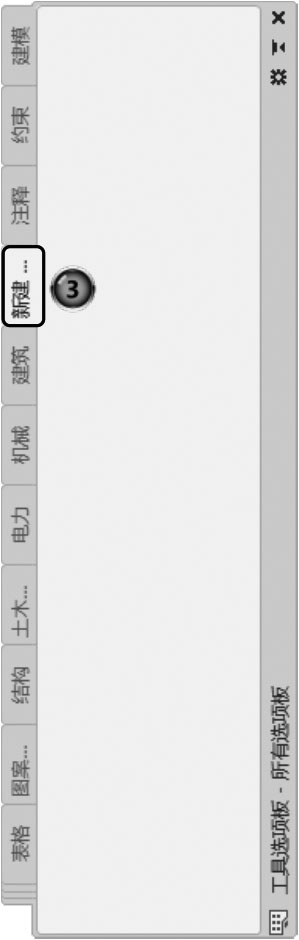

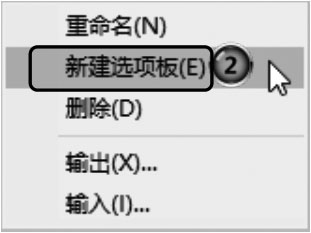

执行上述命令后，系统 打开“自定义”对话框，如图2-62所示。在“选项板”列表中右击，打开快捷菜单，如图2-63所示， 选择“新建选项板”命令，在“选项板”列表中出现一个 “新建选项板”，可以为新建的工具选项板命名，确定后，工具选项板中就增加了一个新的选项卡，如图2-64所示。

2.10.3 向工具选项板中添加内容

将图形、块和图案填充从设计中心拖动到工具选项板中。

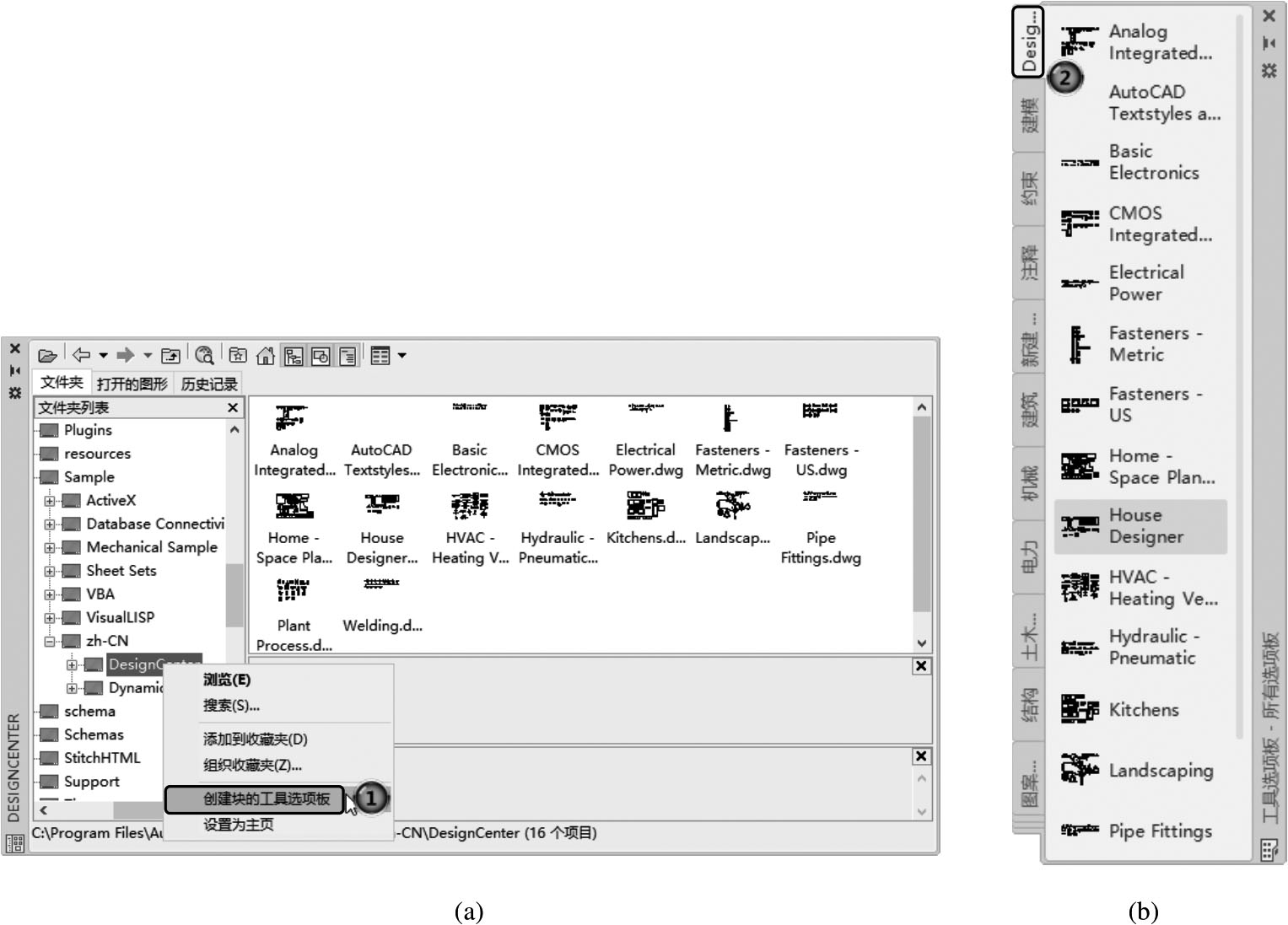

例如，在Designcenter文件夹上右击，系统打开快捷菜单， 选择“创建块的工具选项板”命令，如图2-65（a）所示。 设计中心中储存的图元就出现在工具选项板中新建的Designcenter选项卡上，如图2-65（b）所示，这样就可以将设计中心与工具选项板结合起来，创建一个快捷方便的工具选项板。将工具选项板中的图形拖动到另一个图形中时，图形将作为块插入。
