AutoCAD交互绘图必须输入必要的指令和参数。有多种AutoCAD命令输入方式，下面以画直线为例，介绍命令输入方式。

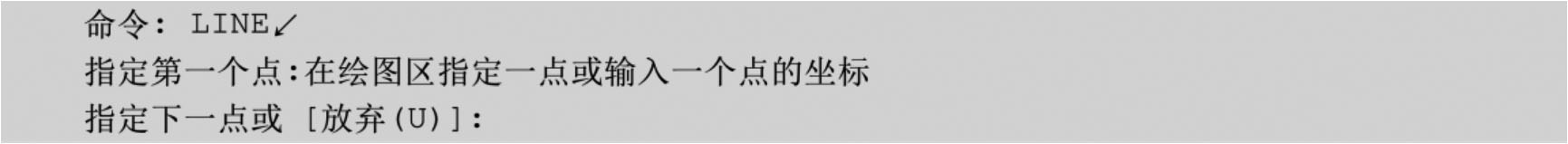

（1）在命令行输入命令名。命令字符可不区分大小写，例如，命令“LINE”。执行命令时，在命令行提示中经常会出现命令选项。在命令行输入绘制直线命令“LINE”后，命令行中的提示如下。
命令行中不带括号的提示为默认选项（如上面的“指定下一点或”），因此可以直接输入直线段的起点坐标或在绘图区指定一点，如果要选择其他选项，则应该首先输入该选项的标识字符，如“放弃”选项的标识字符“U”，然后按系统提示输入数据即可。在命令选项的后面有时还带有尖括号，尖括号内的数值为默认数值。
（2）在命令行输入命令缩写字。如L（Line）、C（Circle）、A（Arc）、Z（Zoom）、R（Redraw）、M（Move）、CO（Copy）、PL（Pline）、E（Erase）等。
（3）选择“绘图”菜单栏中对应的命令，在命令行窗口中可以看到对应的命令说明及命令名。
（4）单击“绘图”工具栏中对应的按钮，命令行窗口中也可以看到对应的命令说明及命令名。
（5）在绘图区打开快捷菜单。如果在前面刚使用过要输入的命令，可以在绘图区右键快捷菜单，在“最近的输入”子菜单中选择需要的命令，如图2-32所示。“最近的输入”子菜单中存储最近使用的命令，如果经常重复使用某个命令，这种方法就比较快捷。
图2-32 命令行快捷菜单
（6）在命令行直接回车。如果用户要重复使用上次使用的命令，可以直接在命令行回车，系统立即重复执行上次使用的命令，这种方法适用于重复执行某个命令。
注意：
在命令行中输入坐标时，请检查此时的输入法是否是英文输入。如果是中文输入法，例如输入“150，20”，则由于逗号“，”的原因，系统会认定该坐标输入无效。这时，只需将输入法改为英文输入状态即可。
单击<Enter>键，可重复调用上一个命令，不管上一个命令是完成了还是被取消了。
在命令执行的任何时刻都可以取消和终止命令的执行。
执行方式如下。
命令行：UNDO。
菜单栏：选择菜单栏中的“编辑”→“放弃”命令。
工具栏：单击“标准”工具栏中的“放弃”按钮
，或单击“快速访问”工具栏中的“放弃”按钮
。
快捷键：按<Esc>键。
已被撤销的命令要恢复重做，可以恢复撤销的最后一个命令。
执行方式如下。
命令行：REDO。
菜单栏：选择菜单栏中的“编辑”→“重做”命令。
工具栏：单击“标准”工具栏中的“重做”按钮
，或单击“快速访问”工具栏中的“重做”按钮
。
快捷键：按<Ctrl>+<Y>键。
AutoCAD 2022可以一次执行多重放弃和重做操作。单击“快速访问”工具栏中的“放弃”按钮
，或“重做”按钮
后面的小三角形，可以选择要放弃或重做的操作，如图2-33所示。
图2-33 多重放弃选项
AutoCAD采用两种坐标系：世界坐标系（WCS）与用户坐标系。用户刚进入AutoCAD时的坐标系统就是世界坐标系，是固定的坐标系统。世界坐标系是坐标系统中的基准，绘制图形时大多都是在这个坐标系统下进行的。
执行方式如下。
命令行：UCS。
菜单栏：选择菜单栏的“工具”→“新建UCS”子菜单中相应的命令。
工具栏：单击“UCS”工具栏中的相应按钮。

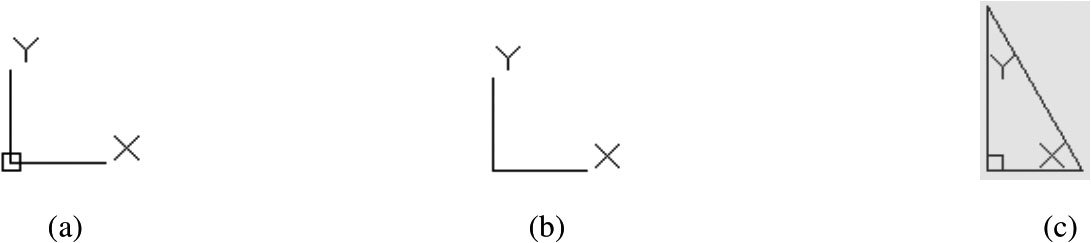

AutoCAD有两种视图显示方式：模型空间和布局空间。模型空间是指单一视图显示法，我们通常使用的都是这种显示方式；布局空间是指在绘图区域创建图形的多视图。用户可以对其中每一个视图进行单独操作。在默认情况下，当前UCS与WCS重合。图2-34（a）为模型空间下的UCS坐标系图标，通常放在绘图区左下角处；也可以指定它放在当前UCS的实际坐标原点位置，如图2-34（b）。图2-34（c）为布局空间下的坐标系图标。
图2-34 坐标系图标
在AutoCAD 2022中，点的坐标可以用直角坐标、极坐标、球面坐标和柱面坐标表示，每一种坐标又分别具有两种坐标输入方式：绝对坐标和相对坐标。其中直角坐标和极坐标最为常用，具体输入方法如下。
（1）直角坐标法。用点的 X 、 Y 坐标值表示的坐标。

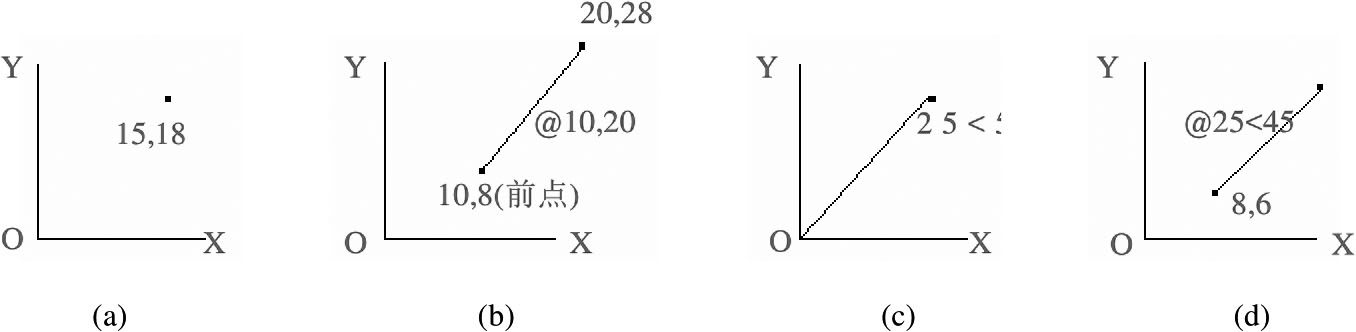

在命令行中输入点的坐标“25,28”，则表示输入了一个 X 、 Y 的坐标值分别为25、28的点，此为绝对坐标输入方式，表示该点的坐标是相对于当前坐标原点的坐标值，如图2-35（a）所示。如果输入“@10,20”，则为相对坐标输入方式，表示该点的坐标是相对于前一点的坐标值，如图2-35（b）所示。
（2）极坐标法。用长度和角度表示的坐标，只能用来表示二维点的坐标。
在绝对坐标输入方式下，表示为：“长度<角度”，如“25<50”，其中长度表示该点到坐标原点的距离，角度表示该点到原点的连线与 X 轴正向的夹角，如图2-35（c）所示。
在相对坐标输入方式下，表示为：“@长度<角度”，如“@25<45”，其中长度为该点到前一点的距离，角度为该点至前一点的连线与 X 轴正向的夹角，如图2-35（d）所示。
图2-35 数据输入方法
（3）动态数据输入。按下状态栏中的“动态输入”按钮

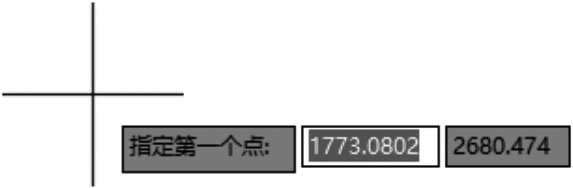

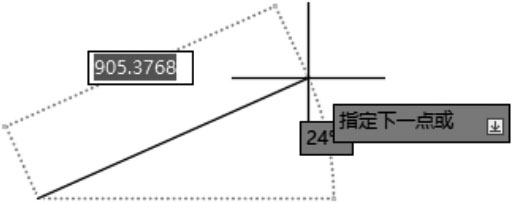

，系统打开动态输入功能，可以在绘图区动态地输入某些参数数据。例如，绘制直线时，在光标附近，会动态地显示“指定第一个角点或”，以及后面的坐标框。当前坐标框中显示的是目前光标所在位置，可以输入数据，两个数据之间以逗号隔开，如图2-36所示。指定第一点后，系统动态显示直线的角度，同时要求输入线段长度值，如图2-37所示，其输入效果与“@长度<角度”方式相同。
图2-36 动态输入坐标值
图2-37 动态输入长度值
下面分别介绍点与距离值的输入方法。
①点的输入。在绘图过程中，常需要输入点的位置，AutoCAD提供了如下几种输入点的方式。
（a）用键盘直接在命令行输入点的坐标。直角坐标有两种输入方式：x,y（点的绝对坐标值，如“200,50”）和@ x , y （相对于上一点的相对坐标值，如“@ 50,-30”）。
极坐标的输入方式为“长度<角度”（其中，长度为点到坐标原点的距离，角度为原点至该点连线与X轴的正向夹角，如“20<45”）或“@长度<角度”（相对于上一点的相对极坐标，如“@ 50<-30”）。
（b）用鼠标等定标设备移动光标，在绘图区单击直接取点。
（c）用目标捕捉方式捕捉绘图区已有图形的特殊点（如端点、中点、中心点、插入点、交点、切点、垂足点等）。

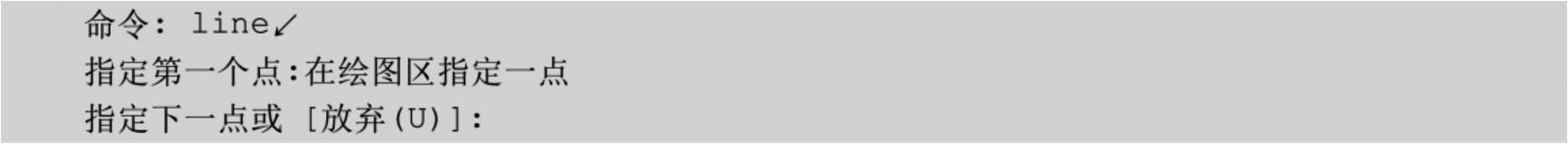

（d）直接输入距离。先拖拉出直线以确定方向，然后用键盘输入距离。这样有利于准确控制对象的长度，如要绘制一条20mm长的线段，命令行提示与操作方法如下。

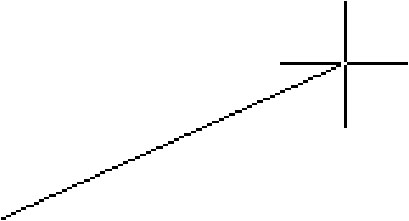

这时在绘图区移动光标指明线段的方向，但不要单击鼠标，然后在命令行输入“20”，这样就在指定方向上准确地绘制了长度为20mm的线段，如图2-38所示。
图2-38 绘制直线
②距离值的输入。在AutoCAD命令中，有时需要提供高度、宽度、半径、长度等表示距离的值。AutoCAD系统提供了两种输入距离值的方式：一种是用键盘在命令行中直接输入数值；另一种是在绘图区选择两点，以两点的距离值确定出所需数值。
