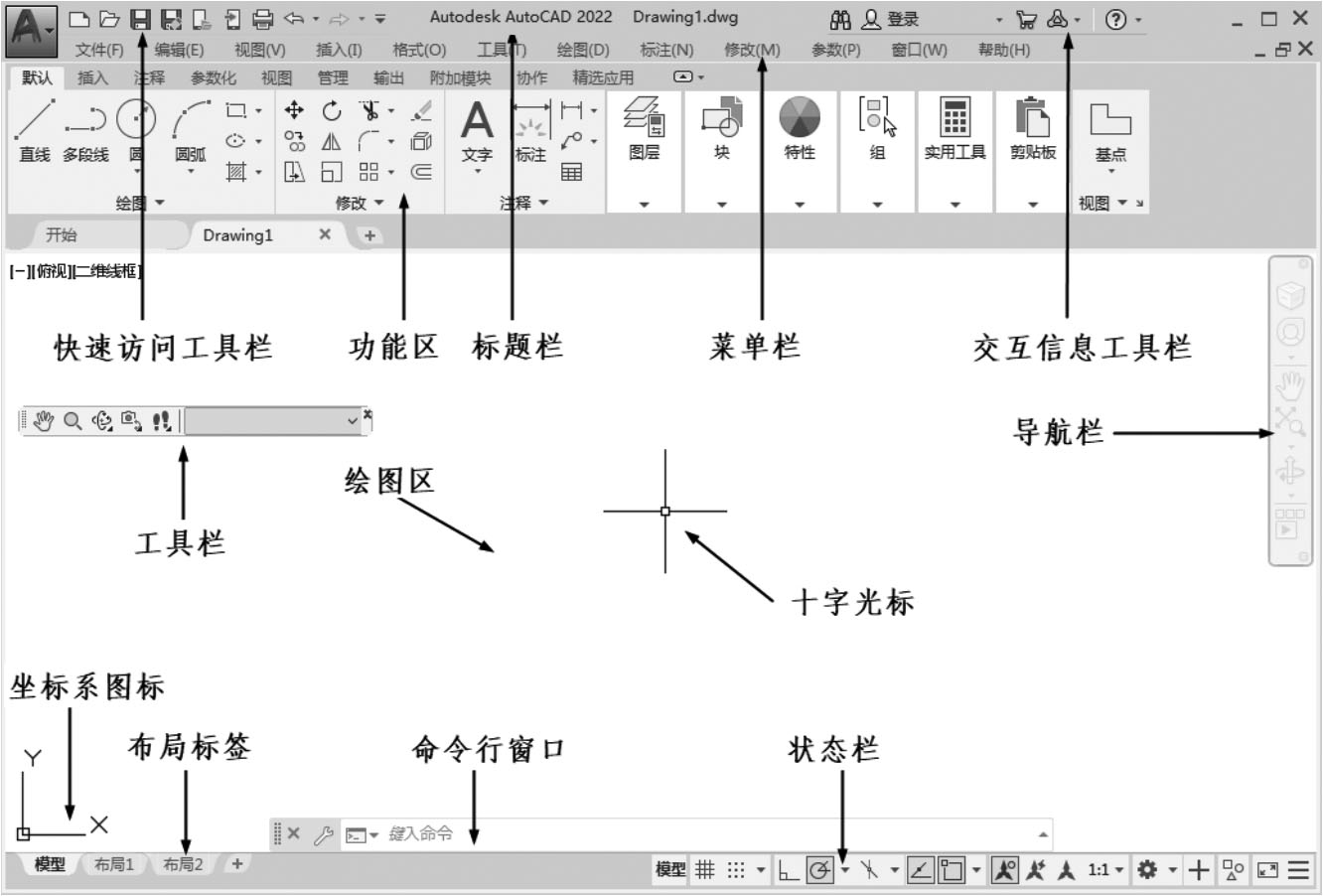

AutoCAD操作界面是AutoCAD显示、编辑图形的区域，一个完整的AutoCAD操作界面如图2-1所示，包括标题栏、十字光标、快速访问工具栏、绘图区、功能区、坐标系图标、命令行、状态栏、布局标签、滚动条、导航栏等。
图2-1 AutoCAD 2022操作界面
注意：

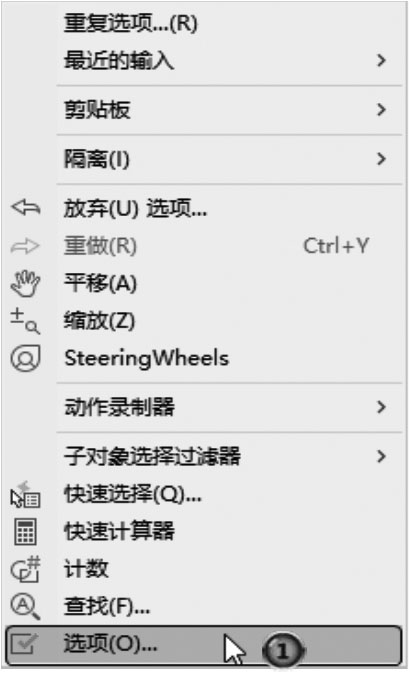

安装AutoCAD 2022后，默认的界面如图2-1所示，在绘图区中右击鼠标，打开快捷菜单，如图2-2所示，
选择“选项”命令，打开“选项”对话框，选择“显示”选项卡，如图2-3所示，在窗口元素对应的“配色方案”中
设置为“明”，
单击“确定”按钮，退出对话框，其操作界面如图2-4所示。
图2-2 快捷菜单

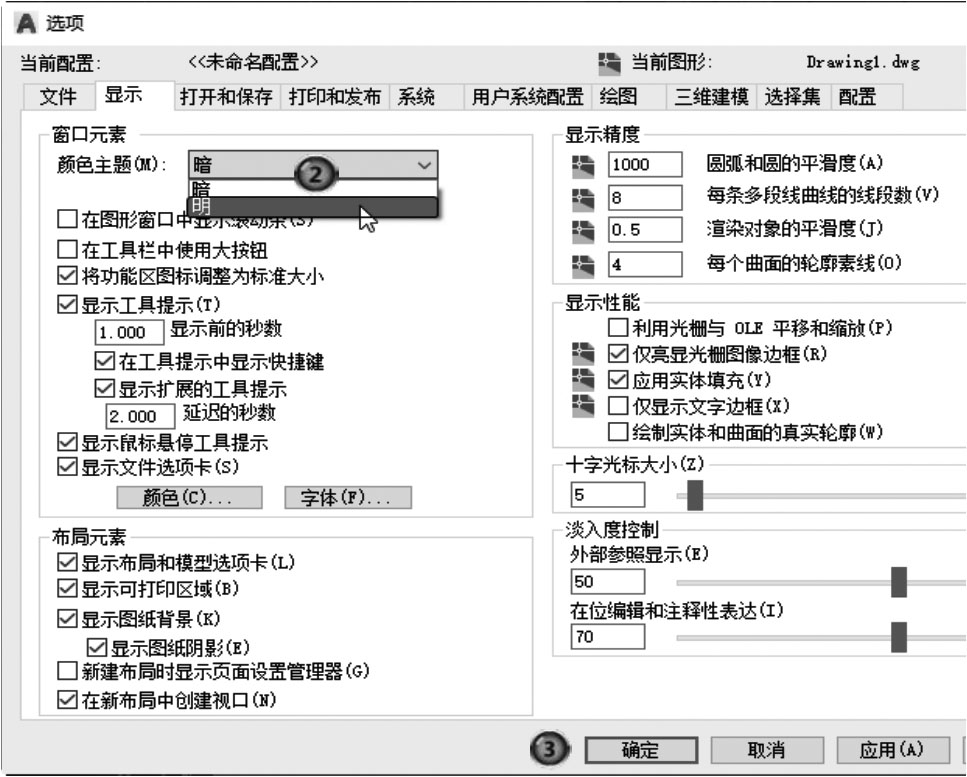

图2-3 “选项”对话框
图2-4 颜色主题为“明”的操作界面
在AutoCAD 2022操作界面的最上端是标题栏。在标题栏中，显示了系统当前正在运行的应用程序（AutoCAD 2022）和用户正在使用的图形文件。在第一次启动AutoCAD 2022 时，标题栏中将显示AutoCAD 2022启动时创建并打开的图形文件的名称“Drawing1.dwg”，界面如图2-1所示。

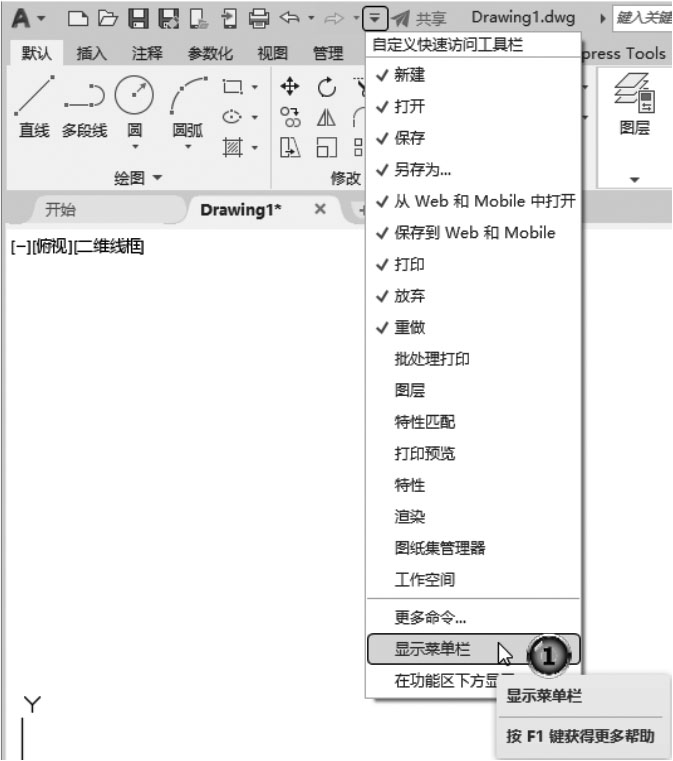

在AutoCAD“自定义快速访问工具栏”处
调出菜单栏，如图2-5所示，
调出后的菜单栏如图2-6所示。同其他Windows程序一样，AutoCAD的菜单也是下拉形式的，并在菜单中包含子菜单。AutoCAD的菜单栏中包含12个菜单：“文件”“编辑”“视图”“插入”“格式”“工具”“绘图”“标注”“修改”“参数”“窗口”和“帮助”，这些菜单几乎包含了AutoCAD的所有绘图命令，后面的章节将对这些菜单功能做详细的讲解。一般来讲，AutoCAD下拉菜单中的命令有以下3种。
图2-5 调出菜单栏

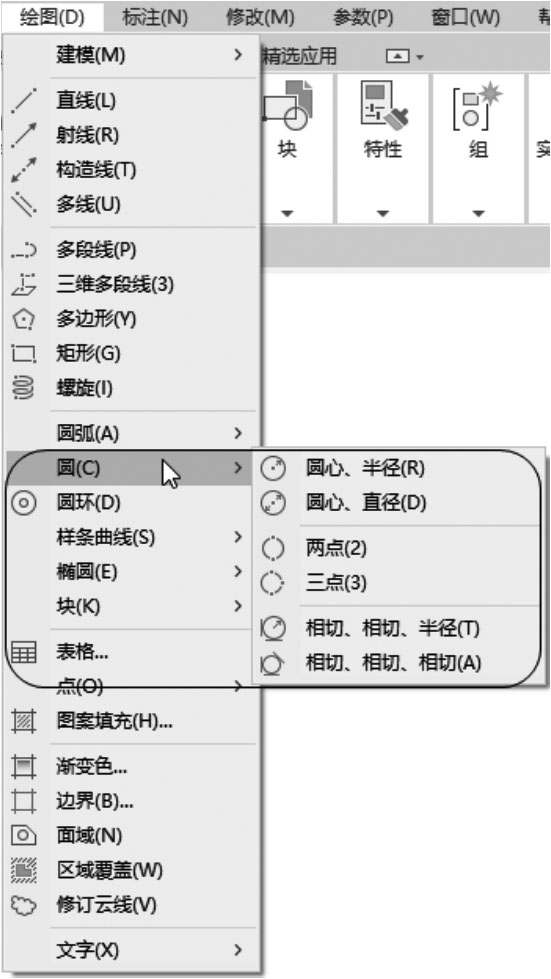

（1）带有子菜单的菜单命令。这种类型的菜单命令后面带有小三角形。例如，选择菜单栏中的“绘图”命令，指向其下拉菜单中的“圆”命令，系统就会进一步显示出“圆”子菜单中所包含的命令，如图2-7所示。

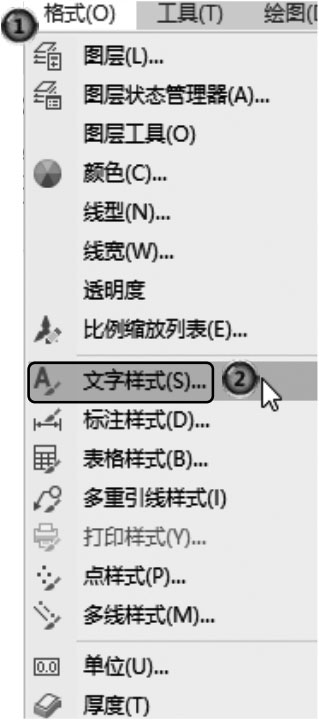

（2）打开对话框的菜单命令。这种类型的命令后面带有省略号。例如，选择菜单栏中的
“格式”→

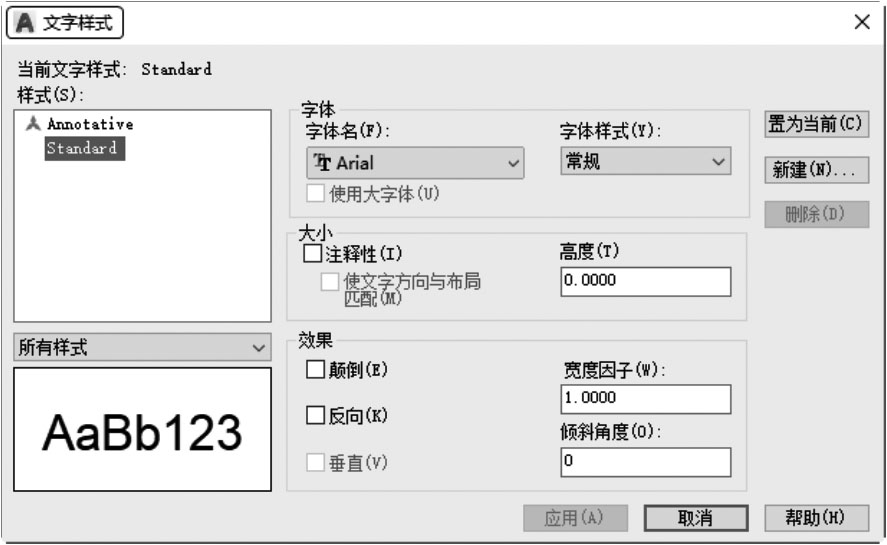

“文字样式…”命令，如图2-8所示，系统就会打开“文字样式”对话框，如图2-9所示。
图2-6 菜单栏显示界面
图2-7 带有子菜单的菜单命令
图2-8 打开对话框的菜单命令
图2-9 “文字样式”对话框
（3）直接执行操作的菜单命令。这种类型的命令后面既不带小三角形，也不带省略号，选择该命令将直接进行相应的操作。例如，选择菜单栏中的“视图”→“重画”命令，系统将刷新显示所有视口。
工具栏是一组按钮工具的集合，选择菜单栏中的
“工具”→“工具栏”
→“AutoCAD”
，调出所需要的工具栏，把光标移动到某个按钮上，稍停片刻即在该按钮的一侧显示相应的功能提示，同时在状态栏中，显示对应的说明和命令名，此时，单击按钮就可以启动相应的命令了。
（1）设置工具栏。AutoCAD 2022提供了几十种工具栏，选择菜单栏中的工具→工具栏→AutoCAD，调出所需要的工具栏
，如图2-10所示。单击某一个未在界面显示的工具栏，系统自动在界面打开该工具栏；反之，关闭工具栏。

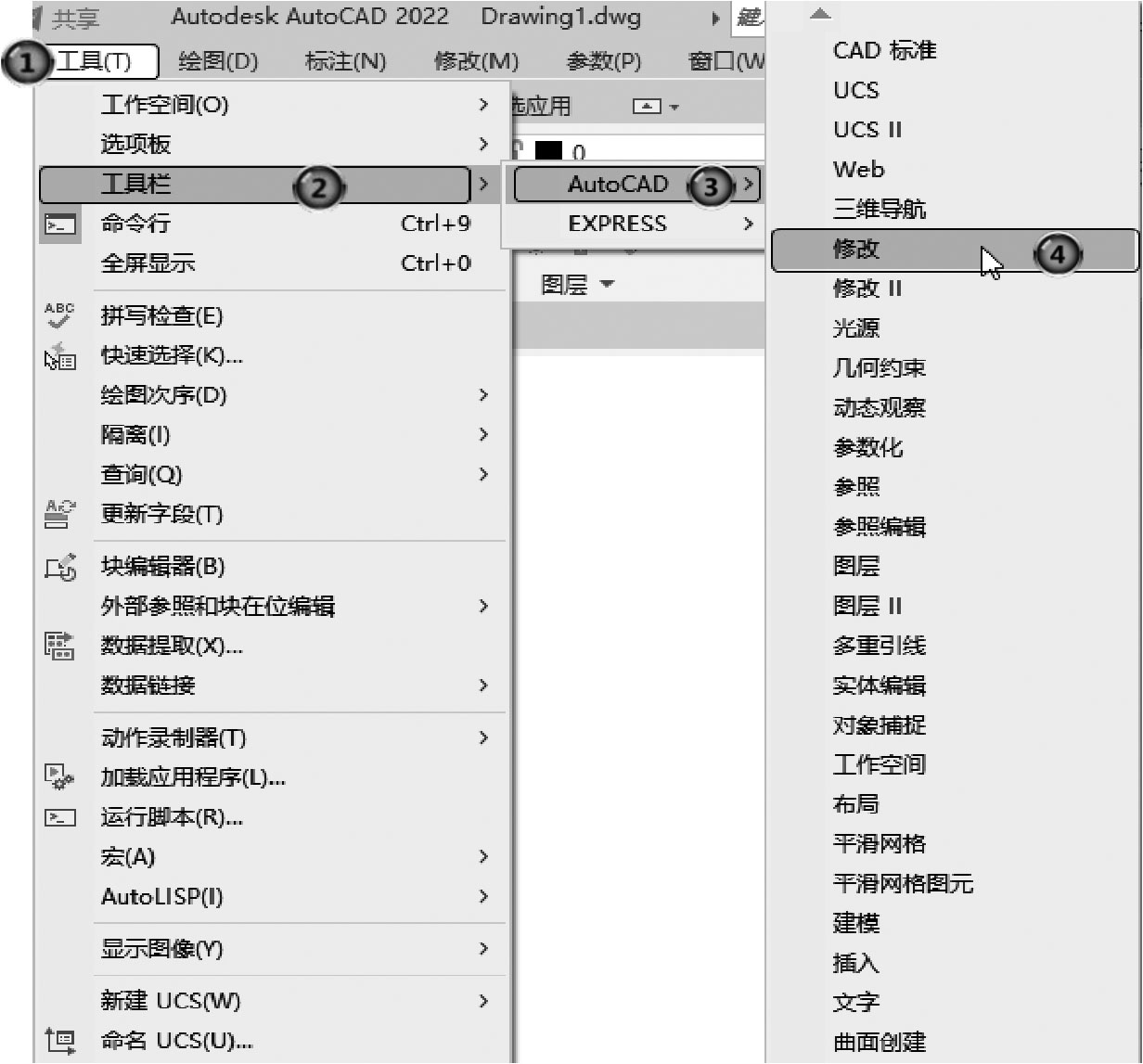

图2-10 调出工具栏
（2）工具栏的“固定”“浮动”与“打开”。工具栏可以在绘图区“浮动”显示（图2-11），此时显示该工具栏标题，并可关闭该工具栏，可以拖动“浮动”工具栏到绘图区边界，使它变为“固定”工具栏，此时该工具栏标题隐藏。也可以把“固定”工具栏拖出，使它成为“浮动”工具栏。
图2-11 “浮动”工具栏

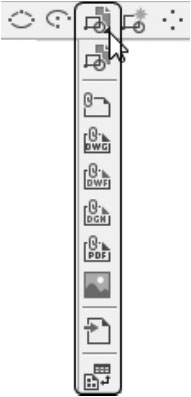

有些工具栏按钮的右下角带有一个小三角，单击它会打开相应的工具栏（图2-12），将光标移动到某一按钮上并单击，该按钮就变为当前显示的按钮。单击当前显示的按钮，即可执行相应的命令。
图2-12 打开工具栏
（1）快速访问工具栏。该工具栏包括“新建”“打开”“保存”“另存为”“打印”“放弃”“重做”和“工作空间”等几个常用的工具。用户也可以单击此工具栏后面的小三角下拉按钮选择设置需要的常用工具。
（2）交互信息工具栏。该工具栏包括“搜索”“Autodesk A360”“Autodesk App Store”“保持连接”和“帮助”等几个常用的数据交互访问工具按钮。

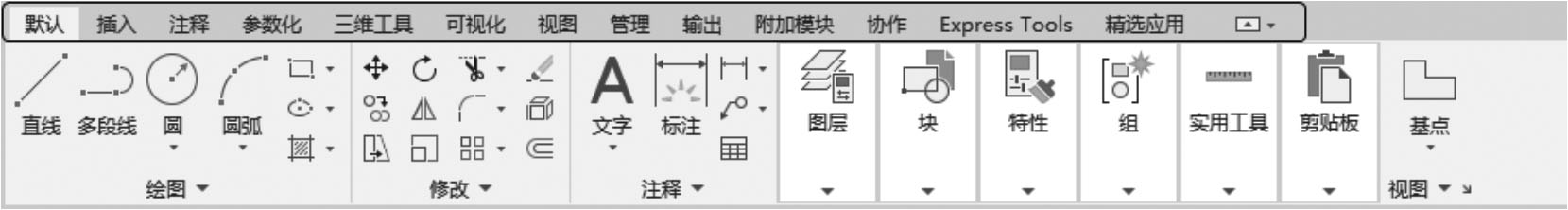

在默认情况下，功能区包括“默认”“插入”“注释”“参数化”“视图”“管理”“输出”“附加模块”“协作”“Express Tools”及“精选应用”选项卡，如图2-13所示（所有的选项卡显示时面板如图2-14所示）。每个选项卡集成了相关的操作工具，方便用户使用。用户可以单击功能区选项后面的
按钮控制功能的展开与收缩。打开或关闭功能区的操作方法如下。
图2-13 默认情况下出现的选项卡
图2-14 所有的选项卡
命令行：RIBBON（或RIBBONCLOSE）。
菜单：选择菜单栏中的“工具”→“选项板”→“功能区”命令。
绘图区是指在标题栏下方的大片空白区域，绘图区是用户使用AutoCAD绘制图形的区域，用户要完成一幅设计图形，其主要工作都是在绘图区中完成的。
在绘图区中，有一个作用类似光标的“十”字线，其交点坐标反映了光标在当前坐标系中的位置。在AutoCAD中，将该“十”字线称为十字光标，如图2-1所示，AutoCAD通过光标坐标值显示当前点的位置。十字线的方向与当前用户坐标系的 X 、 Y 轴方向平行，十字线的长度系统预设为绘图区大小的5%。
（1）修改绘图区十字光标的大小。用户可以根据绘图的实际需要修改光标的长度，修改光标大小的方法如下。
选择菜单栏中的“工具”→“选项”命令，打开“选项”对话框。单击“显示”选项卡，在“十字光标大小”文本框中直接输入数值，或拖动文本框后面的滑块，即可以对十字光标的大小进行调整，如图2-10所示。

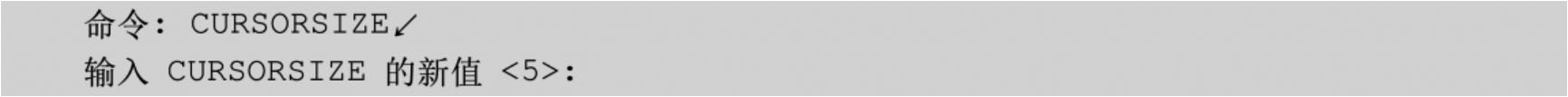

此外，还可以通过设置系统变量CURSORSIZE的值，修改其大小，其方法是在命令行中输入如下命令。
在提示下输入新值即可修改光标大小，默认值为5%。
（2）修改绘图区的颜色。在默认情况下，AutoCAD的绘图区是黑色背景、白色线条，这不符合大多数用户的习惯，因此修改绘图区颜色，是大多数用户都要进行的操作。修改绘图区颜色的方法如下。
①选择菜单栏中的“工具”→“选项”命令，
打开“选项”对话框，

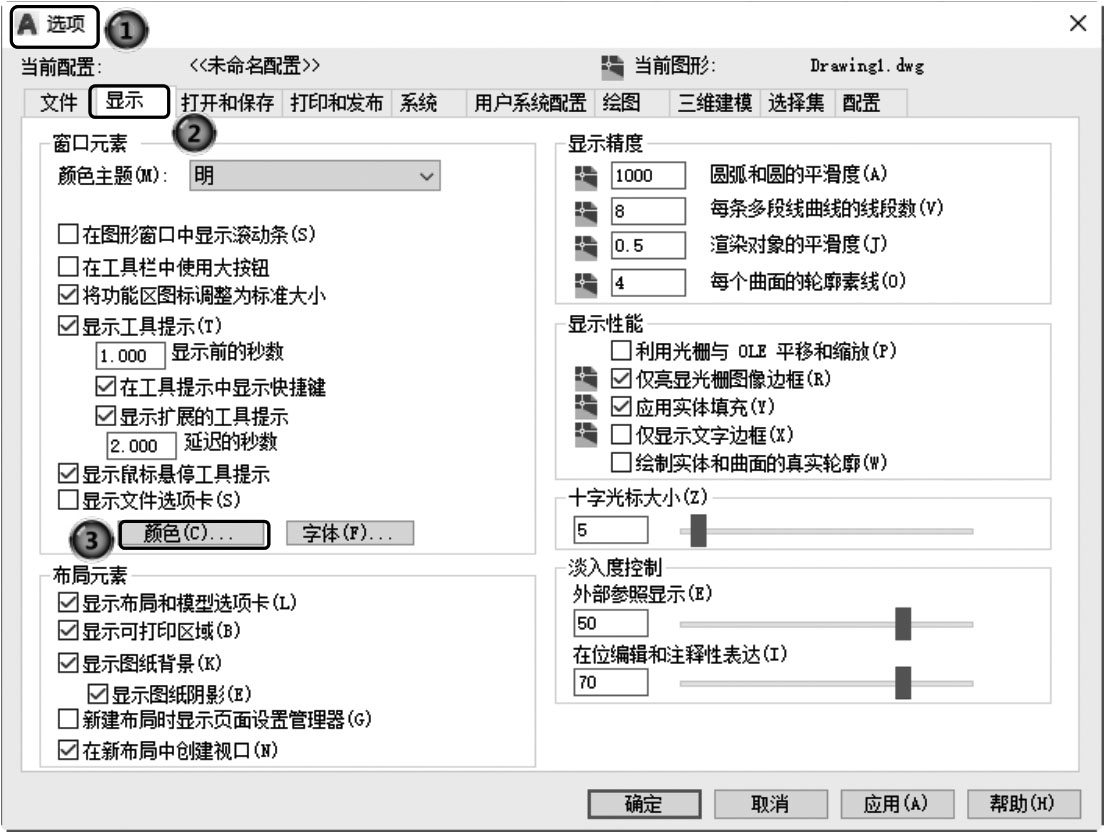

单击如图2-15所示的“显示”选项卡，再
单击“窗口元素”选项组中的“颜色”按钮，

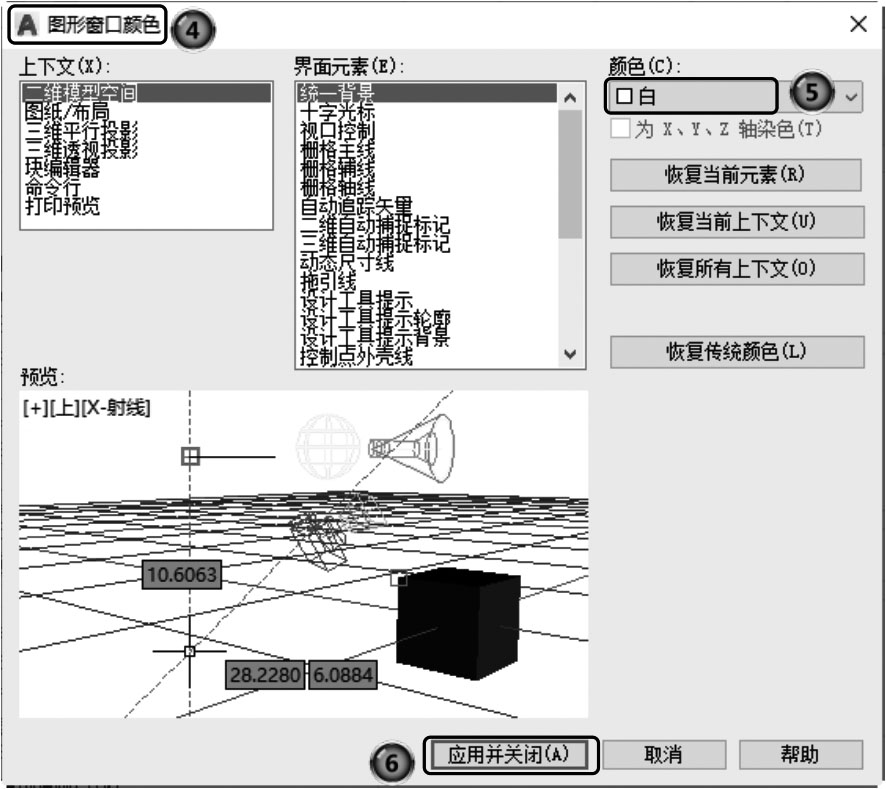

打开如图2-16所示的“图形窗口颜色”对话框。
②在“颜色”下拉列表中，
选择需要的窗口颜色，然后
单击“应用并关闭”按钮，此时AutoCAD的绘图区就变换了背景色，通常按视觉习惯选择白色为窗口颜色。
在绘图区的左下角，有一个箭头指向的图标，称之为坐标系图标，表示用户绘图时正使用的坐标系样式。坐标系图标的作用是为点的坐标确定一个参照系。根据工作需要，用户可以选择将其关闭，其方法是选择菜单栏中的
“视图”→
“显示”→
“UCS图标”→
“开”命令，如图2-17所示。
图2-15 “显示”选项卡
图2-16 “图形窗口颜色”对话框
图2-17 “视图”菜单
命令行窗口是输入命令名和显示命令提示的区域，默认命令行窗口布置在绘图区下方，由若干文本行构成。对命令行窗口，有以下几点需要说明。
（1）移动拆分条，可以扩大和缩小命令行窗口。
（2）可以拖动命令行窗口，布置在绘图区的其他位置。默认情况下在图形区的下方。
（3）对当前命令行窗口中输入的内容，可以按<F2>键用文本编辑的方法进行编辑，界面如图2-18所示。AutoCAD文本窗口和命令行窗口相似，可以显示当前AutoCAD进程中命令的输入和执行过程。在执行AutoCAD某些命令时，会自动切换到文本窗口，列出有关信息。
（4）AutoCAD通过命令行窗口，反馈各种信息，也包括出错信息，因此，用户要时刻关注在命令行窗口中出现的信息。

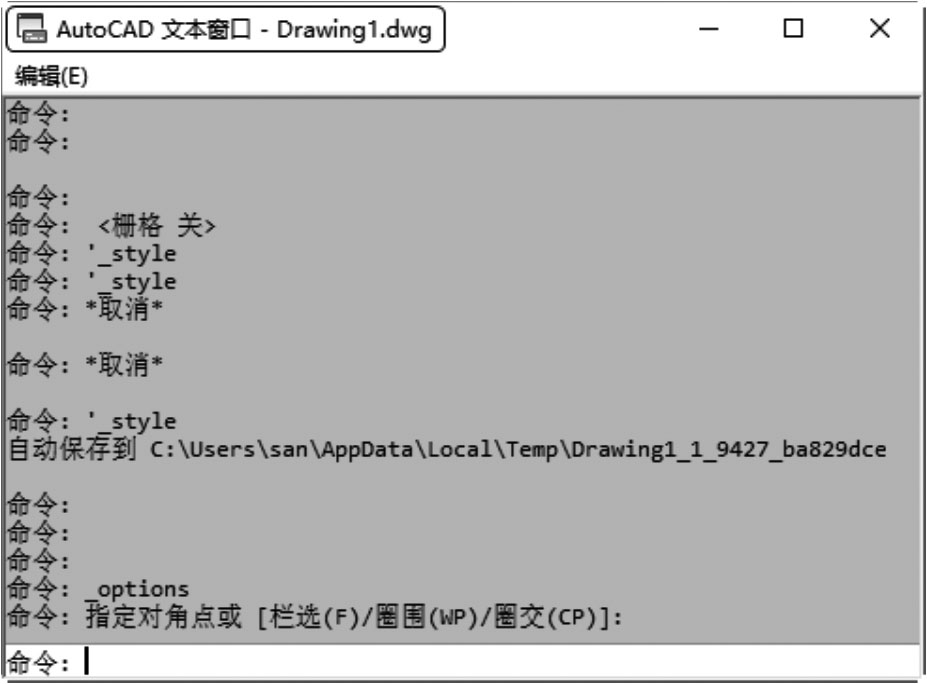

图2-18 文本窗口
状态栏显示在屏幕的底部，依次有“坐标”“模型空间”“栅格”“捕捉模式”“推断约束”“动态输入”“正交模式”“极轴追踪”“等轴测草图”“对象捕捉追踪”“二维对象捕捉”“线宽”“透明度”“选择循环”“三维对象捕捉”“动态UCS”“选择过滤”“小控件”“注释可见性”“自动缩放”“注释比例”“切换工作空间”“注释监视器”“单位”“快捷特性”“锁定用户界面”“隔离对象”“图形性能”“全屏显示”“自定义”这30个功能按钮。单击部分开关按钮，可以实现这些功能的开关。通过部分按钮也可以控制图形或绘图区的状态。

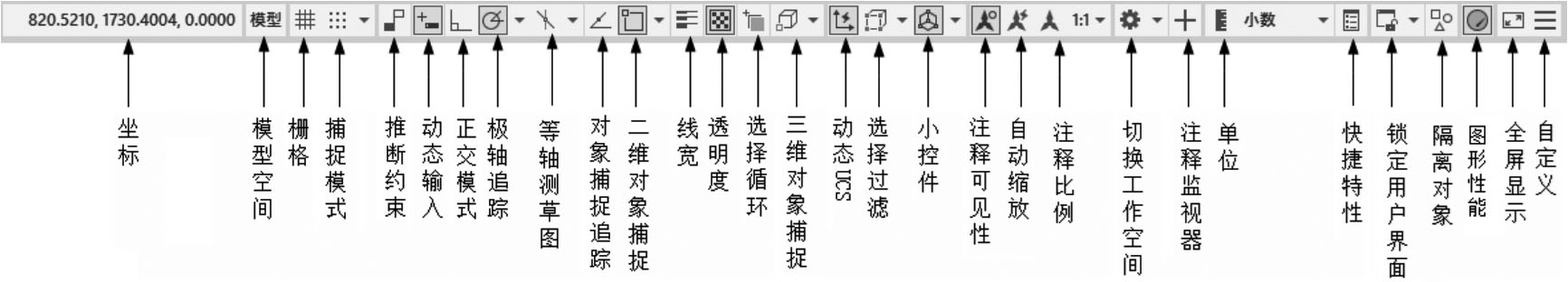

下面对状态栏上的按钮做简单介绍，如图2-19所示。
图2-19 状态栏
（1）坐标。显示工作区鼠标放置点的坐标。
（2）模型空间。在模型空间与布局空间之间进行转换。
（3）栅格。栅格是覆盖整个坐标系（UCS） XY 平面的直线或点组成的矩形图案。使用栅格类似于在图形下放置一张坐标纸。利用栅格可以对齐对象并直观显示对象之间的距离。
（4）捕捉模式。对象捕捉对于在对象上指定精确位置非常重要。不论何时提示输入点，都可以指定对象捕捉。默认情况下，当光标移到对象的对象捕捉位置时，将显示标记和工具提示。
（5）推断约束。自动在正在创建或编辑的对象与对象捕捉的关联对象或点之间应用约束。
（6）动态输入。在光标附近显示出一个提示框（称之为“工具提示”），工具提示中显示出对应的命令提示和光标的当前坐标值。
（7）正交模式。将光标限制在水平或垂直方向上移动，以便于精确地创建和修改对象。当创建或移动对象时，可以使用“正交”模式将光标限制在相对于用户坐标系（UCS）的水平或垂直方向上。
（8）极轴追踪。使用极轴追踪，光标将按指定角度进行移动。创建或修改对象时，可以使用“极轴追踪”来显示由指定的极轴角度所定义的临时对齐路径。
（9）等轴测草图。通过设定“等轴测捕捉/栅格”，可以很容易沿三个等轴测平面之一对齐对象。尽管等轴测图形看似三维图形，但它实际上是由二维图形表示的。因此不能期望提取三维距离和面积、从不同视点显示对象或自动消除隐藏线。
（10）对象捕捉追踪。使用对象捕捉追踪，可以沿着基于对象捕捉点的对齐路径进行追踪。已获取的点将显示一个小加号（+），一次最多可以获取7个追踪点。获取点之后，在绘图路径上移动光标，将显示相对于获取点的水平、垂直或极轴对齐路径。例如，可以基于对象端点、中点或者对象的交点，沿着某个路径选择一点。
（11）二维对象捕捉。对象捕捉就是捕捉视图中的图形对象的特征点，使用对象捕捉的前提是当前文件中已经有图形，利用这些图形作为参照物来绘制其他图形。在对象捕捉选项设置对话框中可以看到一些常用的捕捉选项，利用这些选项可精确绘制图形。
（12）线宽。分别显示对象所在图层中设置的不同宽度，而不是统一线宽。
（13）透明度。使用该命令，调整绘图对象显示的明暗程度。
（14）选择循环。当一个对象与其他对象彼此接近或重叠时，准确地选择某一个对象是很困难的，使用选择循环的命令，单击鼠标左键，弹出“选择集”列表框，里面列出了鼠标点周围的图形，然后在列表中选择所需的对象。
（15）三维对象捕捉。三维中的对象捕捉与在二维中工作的方式类似，不同之处在于在三维中可以投影对象捕捉。
（16）动态UCS。在创建对象时使UCS的 XY 平面自动与实体模型上的平面临时对齐。
（17）选择过滤。根据对象特性或对象类型对选择集进行过滤。当按下图标后，只选择满足指定条件的对象，其他对象将被排除在选择集之外。
（18）小控件。帮助用户沿三维轴或平面移动、旋转或缩放一组对象。
（19）注释可见性。当图标亮显时表示显示所有比例的注释性对象；当图标变暗时表示仅显示当前比例的注释性对象。
（20）自动缩放。注释比例更改时，自动将比例添加到注释对象。

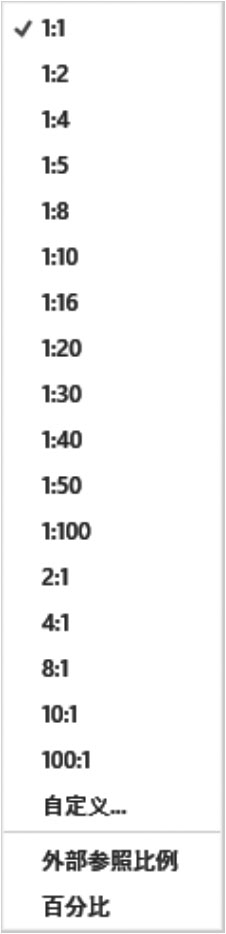

（21）注释比例。单击注释比例右下角小三角符号弹出注释比例列表，展开比例如图2-20所示，可以根据需要选择适当的注释比例。
（22）切换工作空间。进行工作空间转换。
（23）注释监视器。打开仅用于所有事件或模型文档事件的注释监视器。
（24）单位。指定线性和角度单位的格式和小数位数。
（25）快捷特性。控制快捷特性面板的使用与禁用。
（26）锁定用户界面。按下该按钮，锁定工具栏、面板和可固定窗口的位置和大小。
（27）隔离对象。当选择隔离对象时，在当前视图中显示选定对象。所有其他对象都暂时隐藏；当选择隐藏对象时，在当前视图中暂时隐藏选定对象。所有其他对象都可见。
（28）图形特性。控制是否启用硬件加速，这样可以通过使用您显卡上的处理器来提高图形性能。

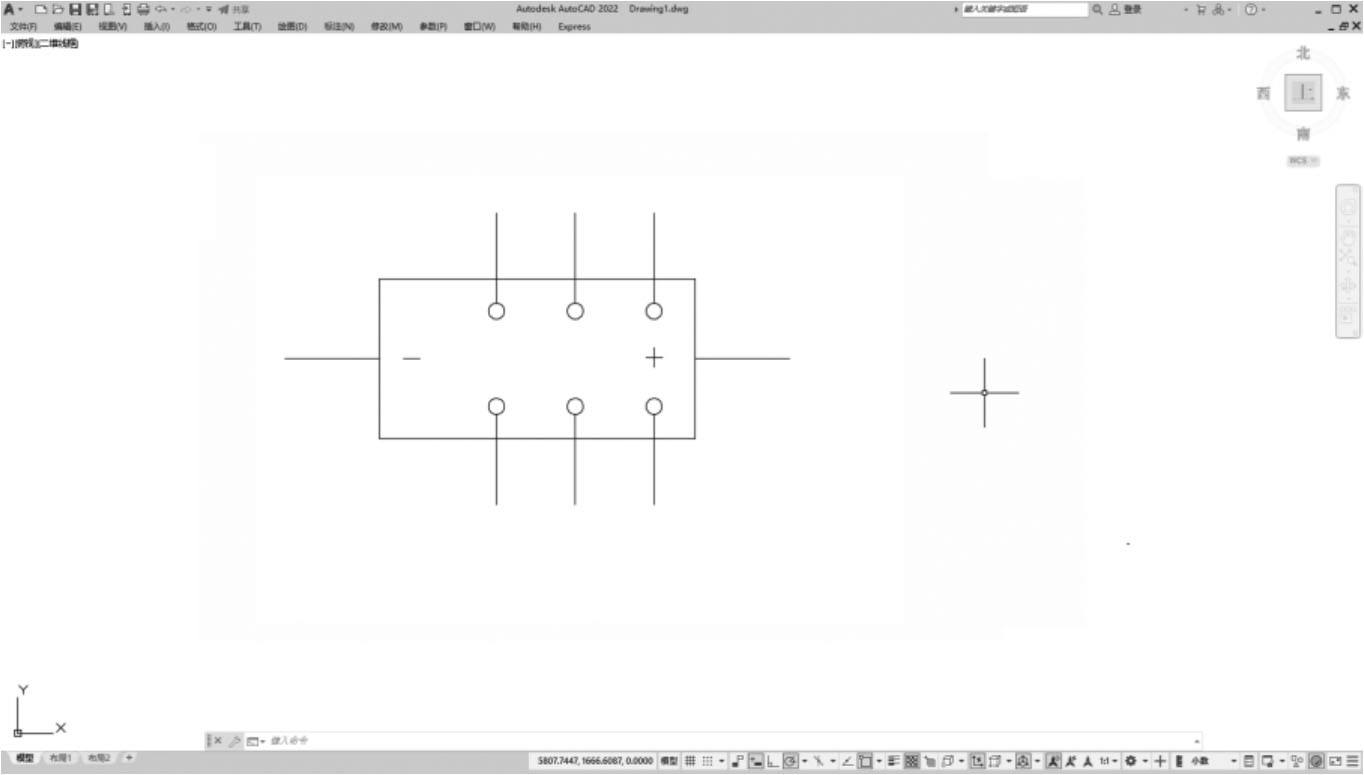

（29）全屏显示。该选项可以清除Windows窗口中的标题栏、功能区和选项板等界面元素，使AutoCAD的绘图窗口全屏显示，如图2-21所示。
图2-20 注释比例
图2-21 全屏显示
（30）自定义。状态栏可以提供重要信息，而无须中断工作流。使用MODEMACRO 系统变量可将应用程序所能识别的大多数数据显示在状态栏中。使用该系统变量的计算、判断和编辑功能可以完全按照用户的要求构造状态栏。
AutoCAD系统默认设定一个“模型”空间和“布局1”“布局2”两个图样空间布局标签。在这里有两个概念需要解释一下。
（1）布局。布局是系统为绘图设置的一种环境，包括图样大小、尺寸单位、角度设定、数值精确度等，在系统预设的3个标签中，这些环境变量都按默认设置。用户根据实际需要改变这些变量的值，在此暂且从略。用户也可以根据需要设置符合自己要求的新标签。
（2）模型。AutoCAD的空间分模型空间和图样空间两种。模型空间是通常绘图的环境，而在图样空间中，用户可以创建叫做“浮动视口”的区域，以不同视图显示所绘图形。用户可以在图样空间中调整浮动视口并决定所包含视图的缩放比例。如果用户选择图样空间，可打印多个视图，也可以打印任意布局的视图。AutoCAD系统默认打开模型空间，用户可以通过单击操作界面下方的布局标签，选择需要的布局。
在打开的AutoCAD 2022默认界面上是不显示滚动条的，需要把滚动条调出来。选择菜单栏中的“工具”→“选项”命令，系统
打开“选项”对话框，
单击“显示”选项卡，将“窗口元素”中的

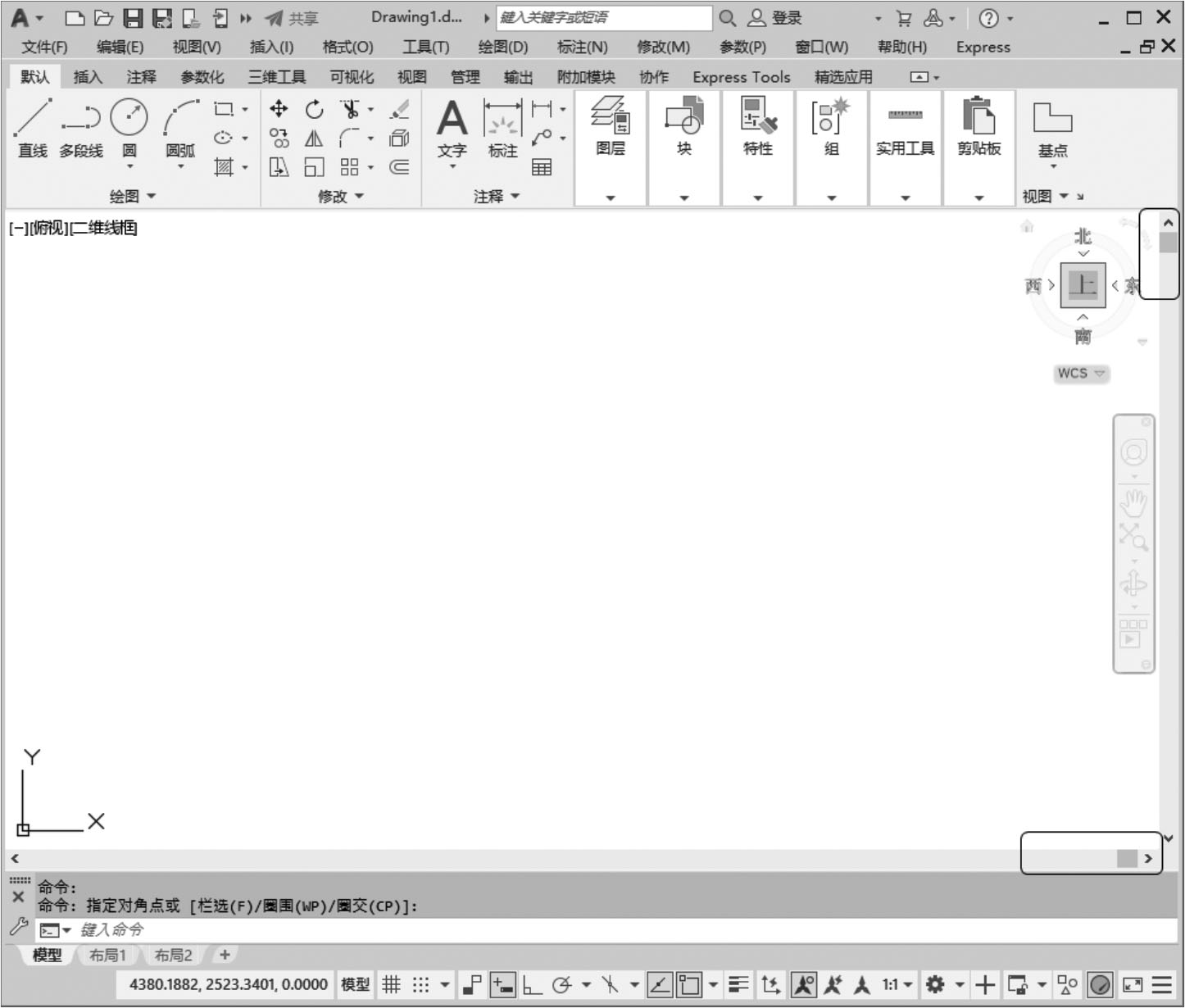

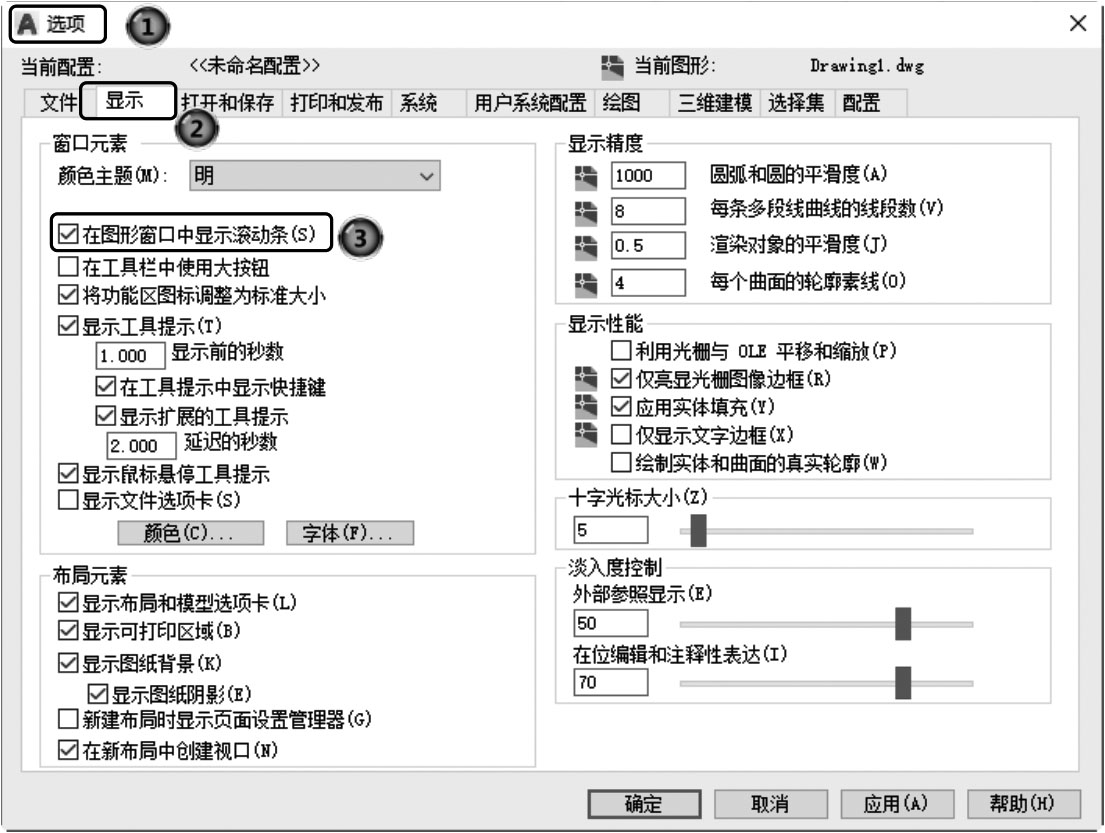

“在图形窗口中显示滚动条”勾选上，如图2-22所示。
滚动条包括垂直滚动条和水平滚动条，用于上下和左右移动绘图窗口内的图形。用鼠标拖动滚动条中的滑块或单击滚动条两侧的三角按钮，即可移动图形，如图2-23所示。
图2-22 “选项”对话框中的“显示”选项卡
图2-23 显示“滚动条”
导航栏是一种用户界面元素，用户可以从中访问通用导航工具和特定于产品的导航工具。
通用导航工具是指那些可在多种 Autodesk 产品中找到的工具。产品特定的导航工具为该产品所特有。导航栏在当前绘图区域的一个边上方沿该边浮动。
通过单击导航栏上的按钮之一，或选择在单击分割按钮的较小部分时显示的列表中的某个工具，可以启动导航工具。
