多线是一种复合线，由连续的直线段复合组成。多线的突出优点就是能够大大提高绘图效率，保证图线之间的统一性。
命令行：MLINE（快捷命令：ML）。
菜单栏：选择菜单栏中的“绘图”→“多线”命令。

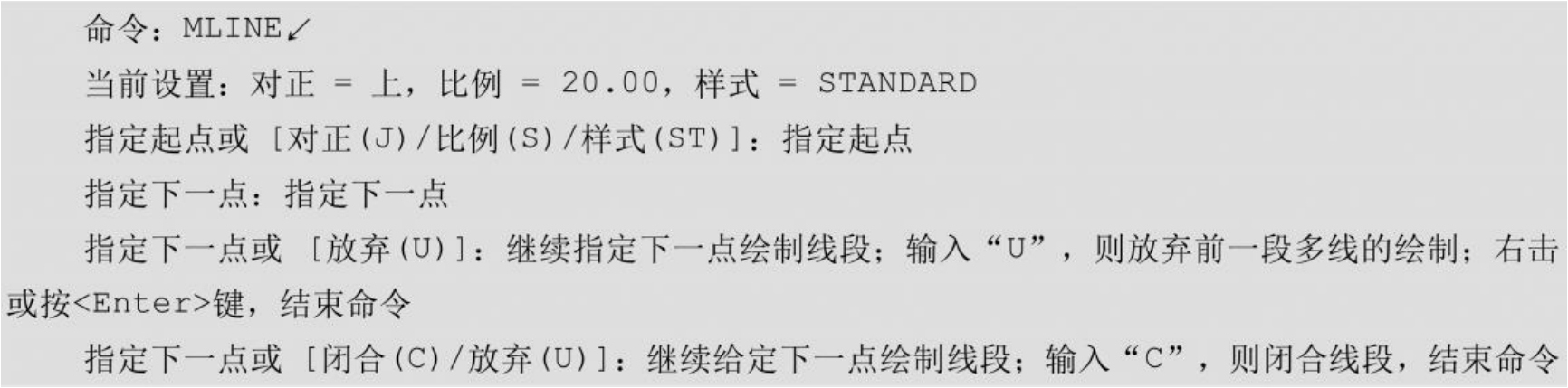

命令行提示与操作如下。

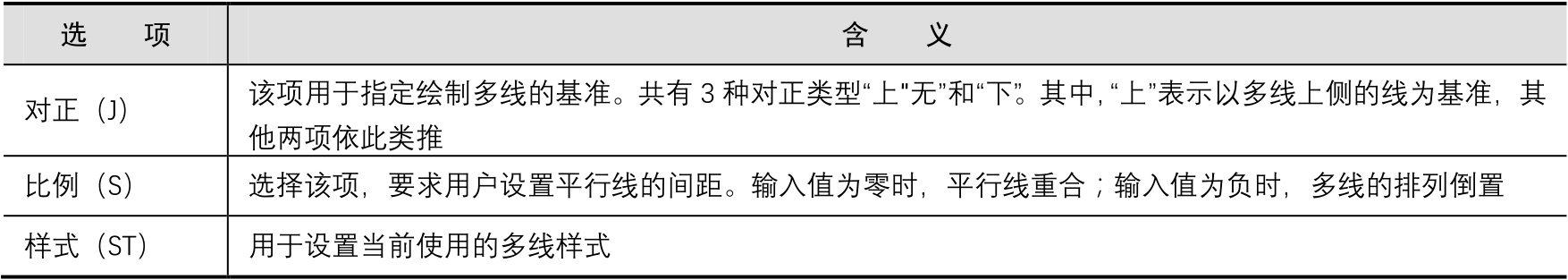

选项含义如表3-7所示。
表3-7 “多线”命令选项含义
命令行：MLSTYLE。
菜单栏：选择菜单栏中的“格式”→“多线样式”命令。
执行上述命令后，

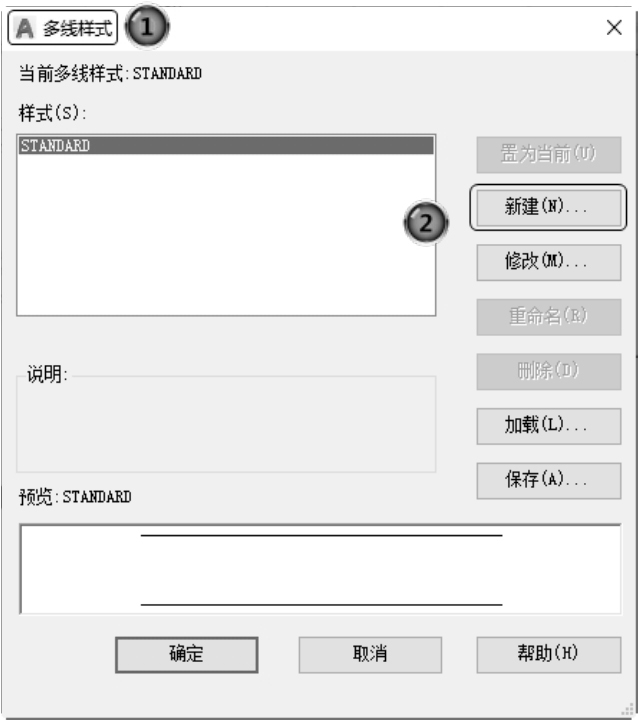

系统打开如图3-60所示的“多线样式”对话框。在该对话框中，用户可以对多线样式进行定义、保存和加载等操作。下面通过定义一个新的多线样式来介绍该对话框的使用方法。欲定义的多线样式由3条平行线组成，中心轴线和两条平行的实线相对于中心轴线上、下各偏移0.5，其操作步骤如下。
（1）在“多线样式”对话框中
单击“新建”按钮，
系统打开“创建新的多线样式”对话框，如图3-61所示。
（2）
在“创建新的多线样式”对话框的“新样式名”文本框中输入“duoxian”，
单击“继续”按钮。
（3）

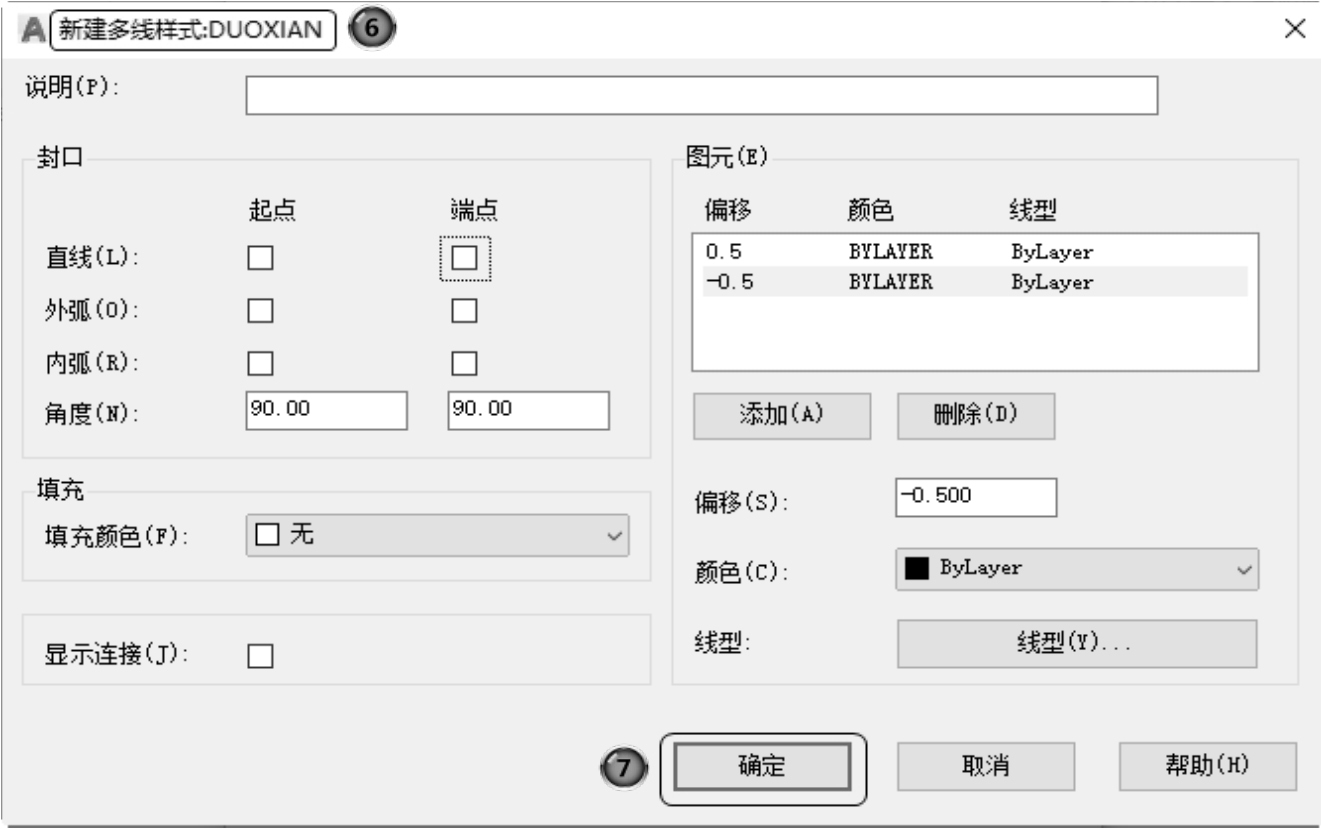

系统打开“新建多线样式”对话框，如图3-62所示。
（4）在“封口”选项组中可以设置多线起点和端点的特性，包括直线、外弧还是内弧封口及封口线段或圆弧的角度。
（5）在“填充颜色”下拉列表框中可以选择多线填充的颜色。
图3-60 “多线样式”对话框

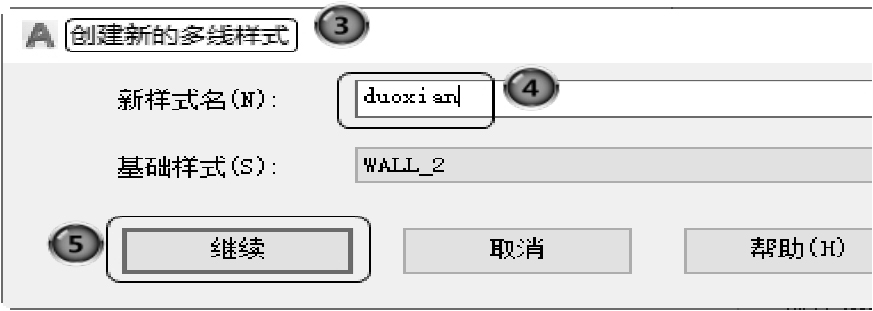

图3-61 “创建新的多线样式”对话框
图3-62 “新建多线样式”对话框
（6）在“图元”选项组中可以设置组成多线元素的特性。单击“添加”按钮，可以为多线添加元素；反之，单击“删除”按钮，为多线删除元素。在“偏移”文本框中可以设置选中元素的位置偏移值。在“颜色”下拉列表框中可以为选中的元素选择颜色。单击“线型”按钮，系统打开“选择线型”对话框，可以为选中的元素设置线型。
（7）设置完毕后，
单击“确定”按钮，返回到如图3-60所示的“多线样式”对话框。在“样式”列表中会显示刚设置的多线样式名，选择该样式，单击“置为当前”按钮，则将刚设置的多线样式设置为当前样式，下面的预览框中会显示所选的多线样式。
（8）单击“确定”按钮，完成多线样式设置。

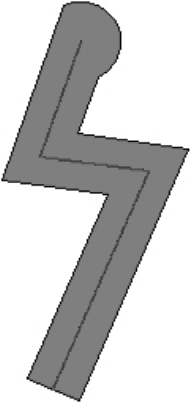

如图3-63所示为按设置后的多线样式绘制的多线。
图3-63 绘制的多线
命令行：MLEDIT。
菜单栏：选择菜单栏中的“修改”→“对象”→“多线”命令。
执行上述命令后，打开“多线编辑工具”对话框，如图3-64所示。
利用该对话框，可以创建或修改多线的模式。对话框中分4列显示示例图形。其中，第一列管理十字交叉形多线，第二列管理T形多线，第三列管理拐角接合点和节点，第四列管理多线被剪切或连接的形式。
单击选择某个示例图形，就可以调用该项编辑功能。

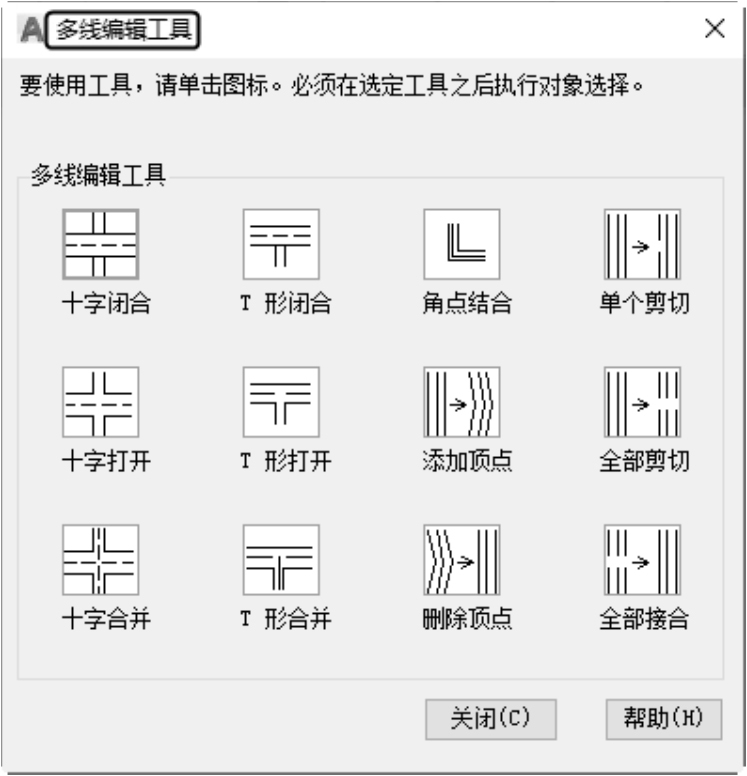

图3-64 “多线编辑工具”对话框

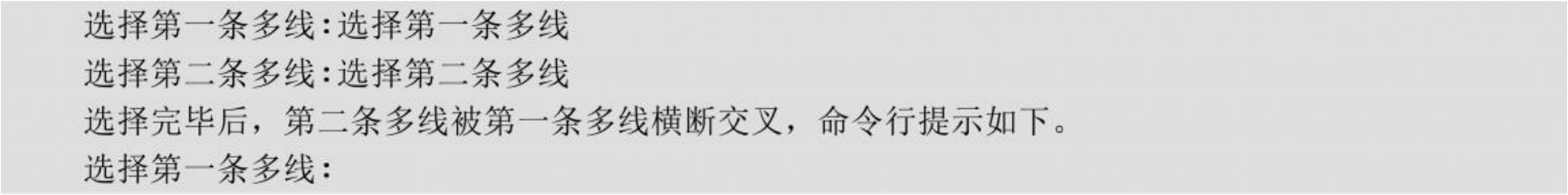

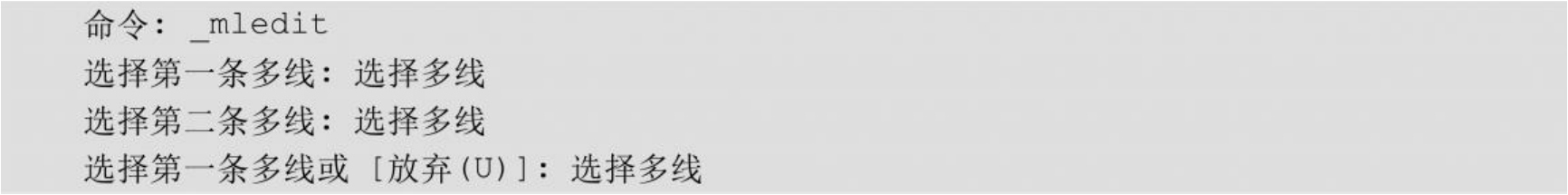

下面以“十字打开”为例，介绍多线编辑的方法，把选择的两条多线打开交叉。命令行提示与操作如下。
可以继续选择多线进行操作。选择“放弃”选项会撤销前次操作。执行结果如图3-65所示。

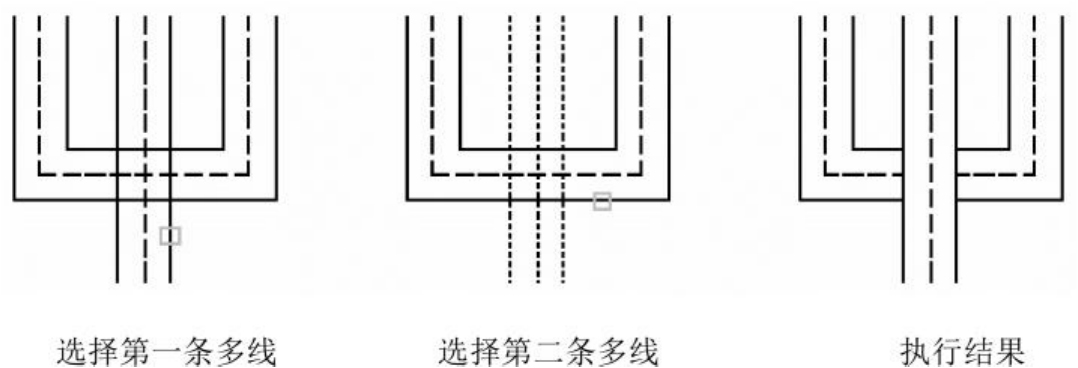

图3-65 十字打开
绘制如图3-66所示的一个居室平面图墙线。
本实例外墙厚240mm，内墙厚120mm。
绘制步骤
（1）单击“默认”选项卡“绘图”面板中的“构造线”按钮

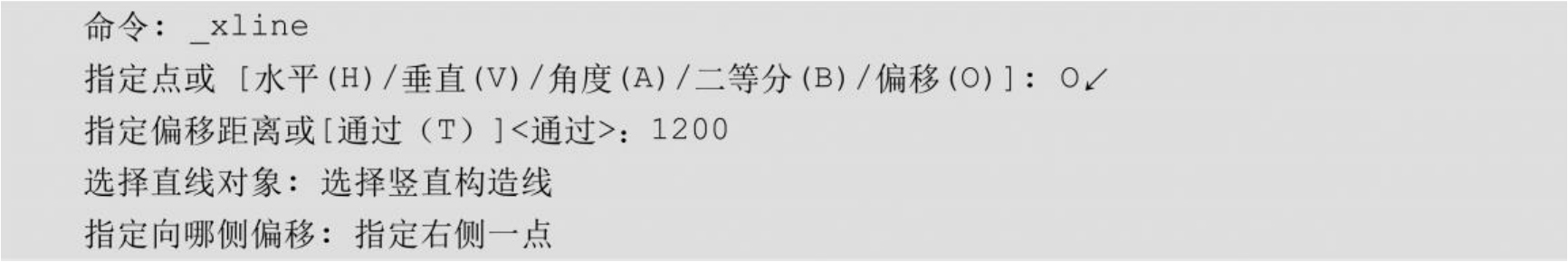

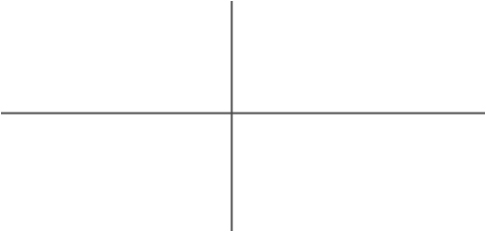

，绘制一条水平构造线和一条竖直构造线，组成“十”字辅助线，如图3-67所示。继续绘制辅助线，命令行提示与操作如下。

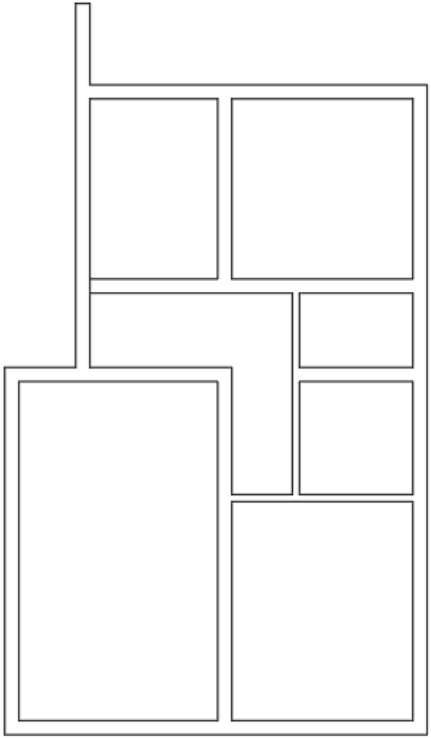

图3-66 居室平面图墙线
图3-67 “十”字辅助线

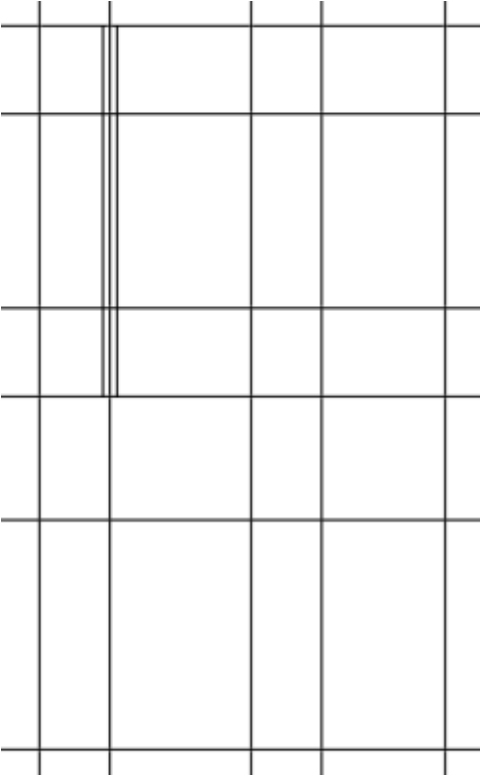

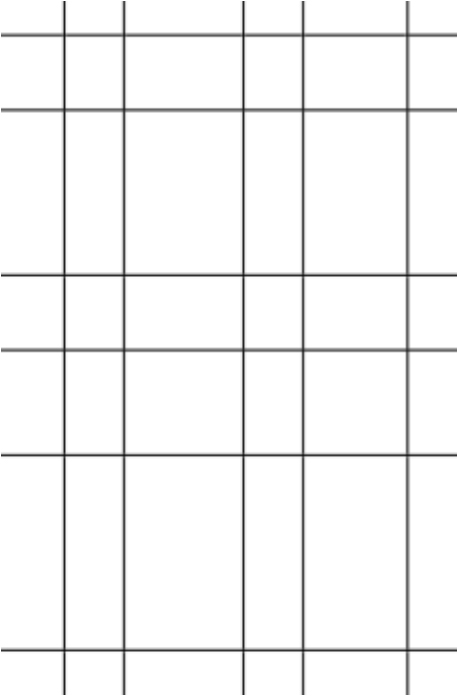

采用相同的方法将偏移得到的竖直构造线依次向右偏移2400mm、1200mm和2100mm，绘制的水平构造线如图3-68所示。采用同样的方法绘制水平构造线，依次向下偏移1500mm、3300mm、1500mm、2100mm和3900mm，绘制完成的住宅墙体辅助线网格如图3-69所示。

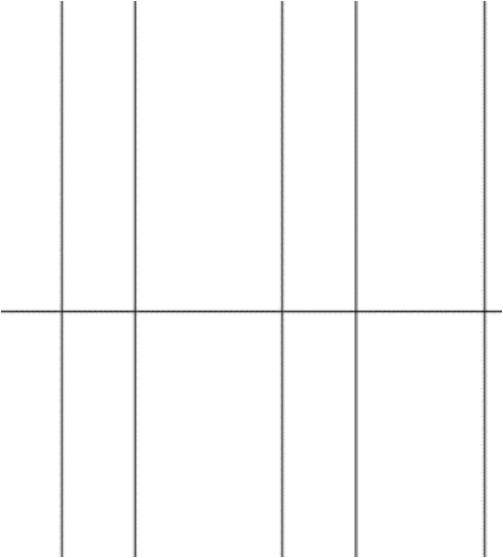

图3-68 绘制竖直构造线
图3-69 住宅墙体辅助线网格
（2）定义240多线样式。选择菜单栏中的“格式”→“多线样式”命令，

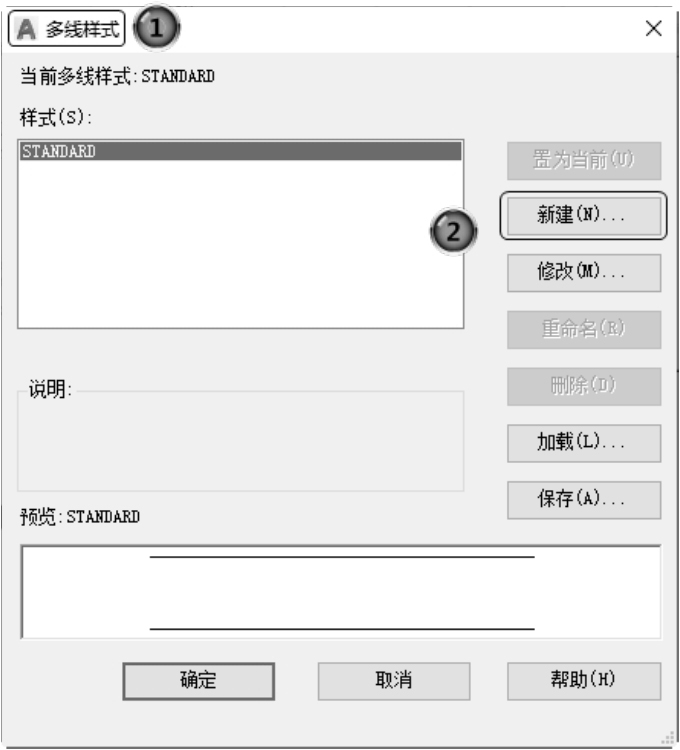

系统打开如图3-70所示的“多线样式”对话框。
单击“新建”按钮，

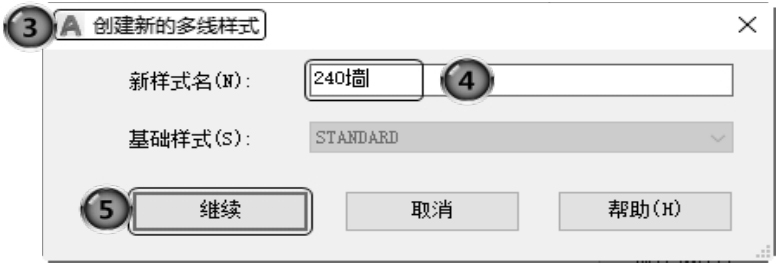

系统打开如图3-71所示的“创建新的多线样式”对话框，
在该对话框的“新样式名”文本框中输入“240墙”，
单击“继续”按钮。
图3-70 “多线样式”对话框
图3-71 “创建新的多线样式”对话框
（3）

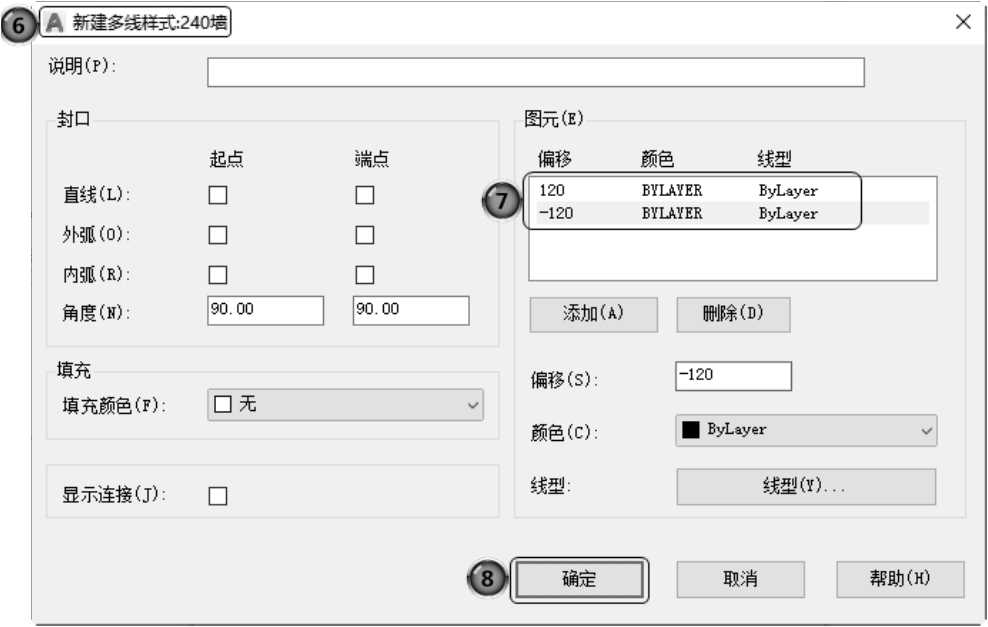

系统打开“新建多线样式”对话框，
进行如图3-72所示的多线样式设置，
单击“确定”按钮，返回到“多线样式”对话框，单击“置为当前”按钮，将240墙样式置为当前，单击“确定”按钮，完成240墙的设置。
图3-72 设置多线样式

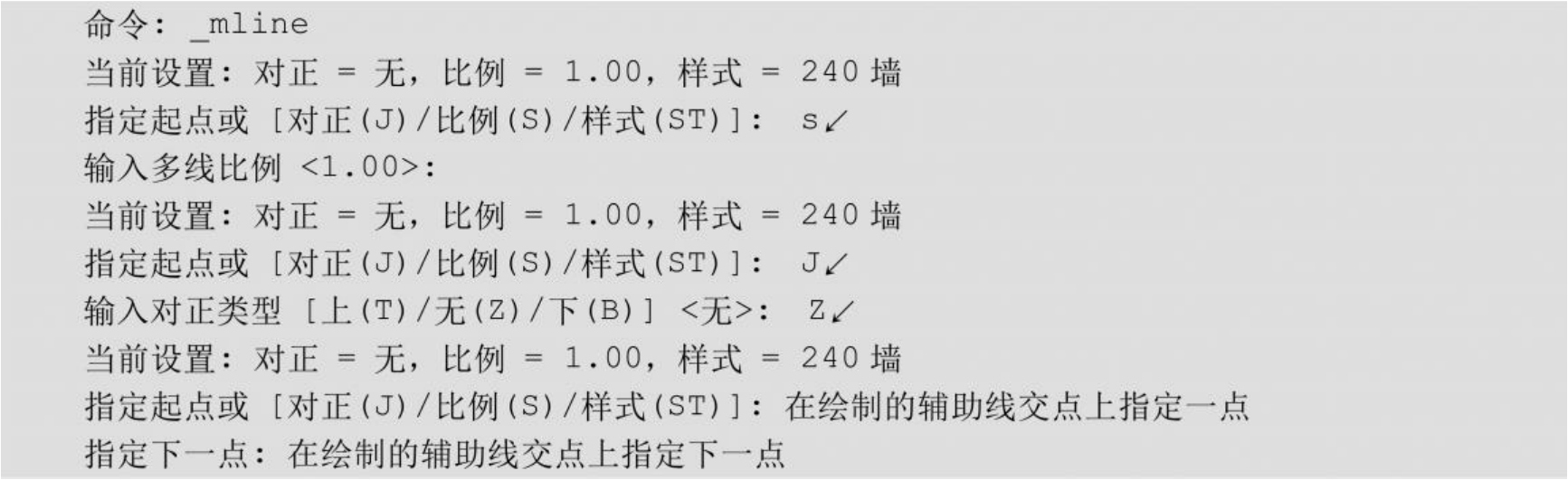

（4）选择菜单栏中的“绘图”→“多线”命令，绘制240墙体，命令行提示与操作如下。
结果如图3-73所示，采用相同的方法根据辅助线网格绘制其余的240墙线，绘制结果如图3-74所示。

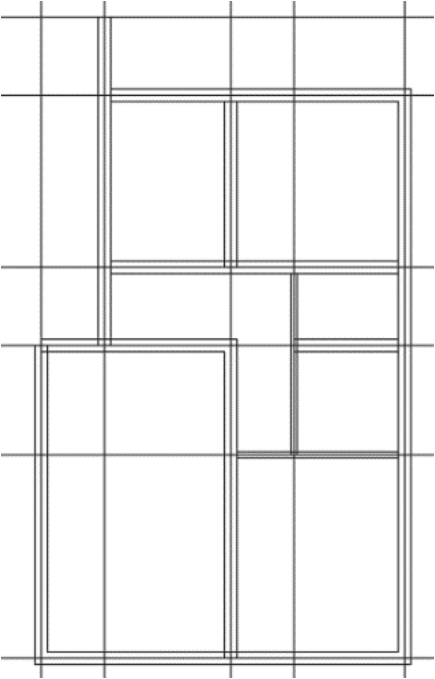

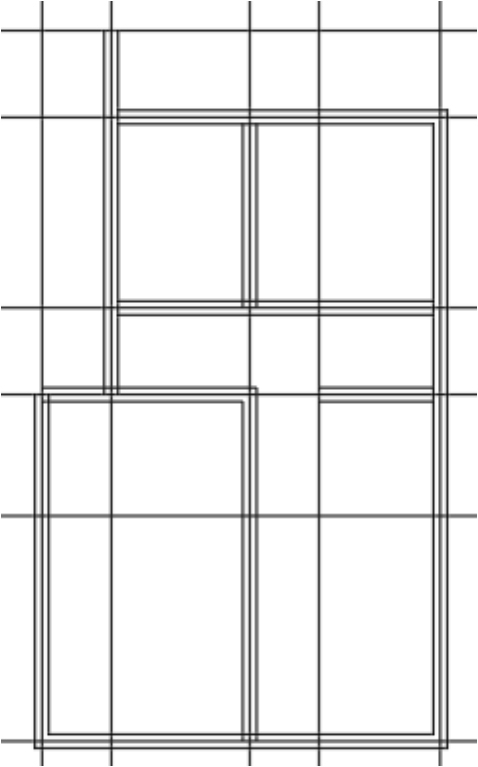

图3-73 绘制240墙线1
图3-74 绘制所有的240墙线
（5）定义120多线样式。选择菜单栏中的“格式”→“多线样式”命令，系统打开“多线样式”对话框。单击“新建”按钮，系统打开“创建新的多线样式”对话框，在该对话框的“新样式名”文本框中输入“120墙”，单击“继续”按钮。
系统打开“新建多线样式”对话框，

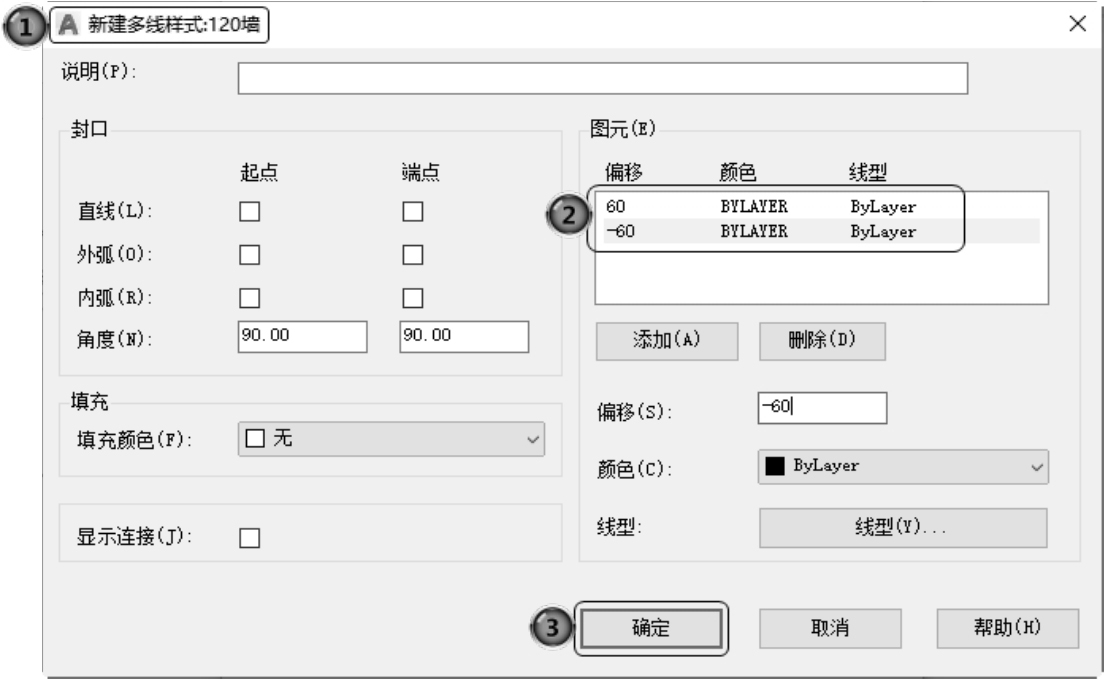

进行如图3-75所示的多线样式设置，
单击“确定”按钮，返回到“多线样式”对话框，单击“置为当前”按钮，将120墙样式置为当前，单击“确定”按钮，完成120墙的设置。

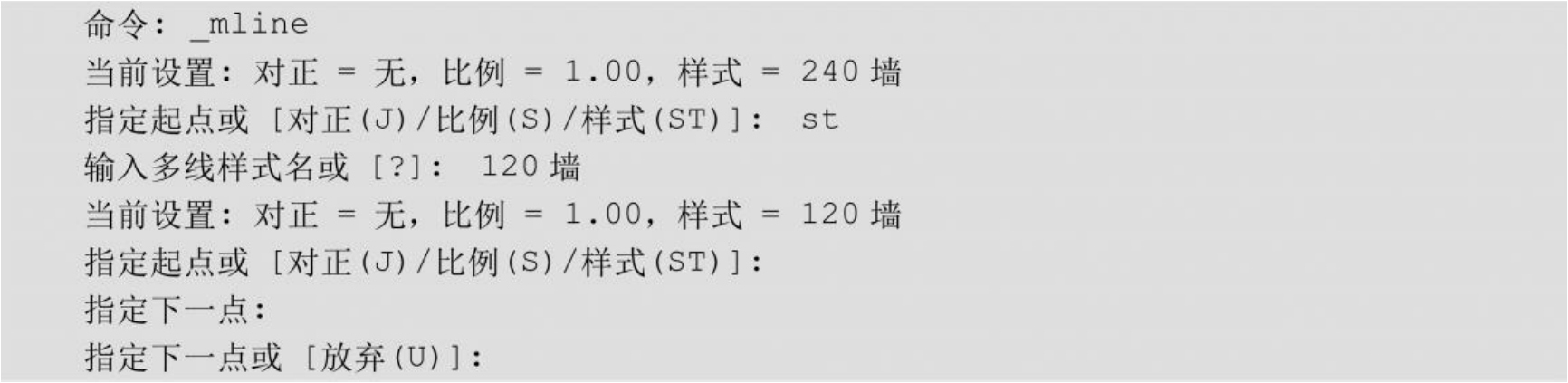

（6）选择菜单栏中的“绘图”→“多线”命令，根据辅助线网格绘制120的墙体，结果如图3-76所示。命令行提示与操作如下。
图3-75 设置多线样式

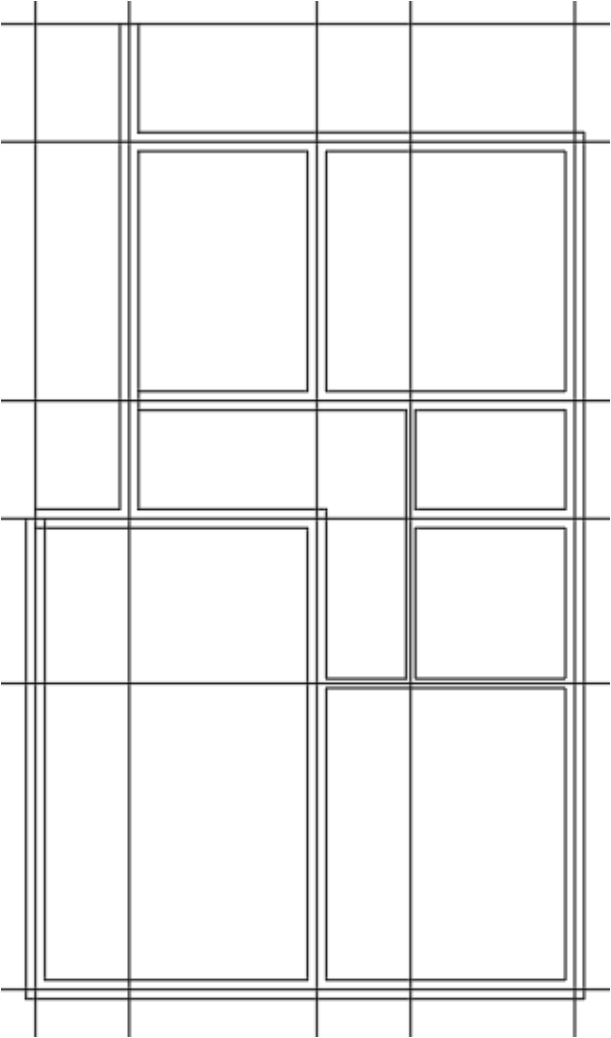

图3-76 绘制120的墙体
（7）编辑多线。选择菜单栏中的“修改”→“对象”→“多线”命令，

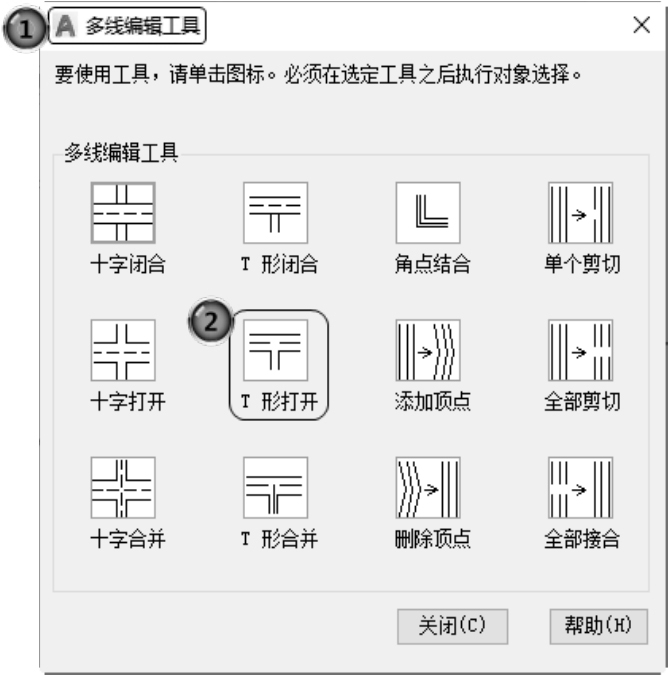

系统打开“多线编辑工具”对话框，如图3-77所示。
选择“T形打开”选项，命令行提示与操作如下。
采用同样的方法继续进行多线编辑，如图3-78所示。
图3-77 “多线编辑工具”对话框
图3-78 T形打开效果
然后在“多线编辑工具”对话框选择“角点结合”选项，对墙线进行编辑，并删除辅助线，最后结果如图3-66所示。
动手练一练——绘制墙体

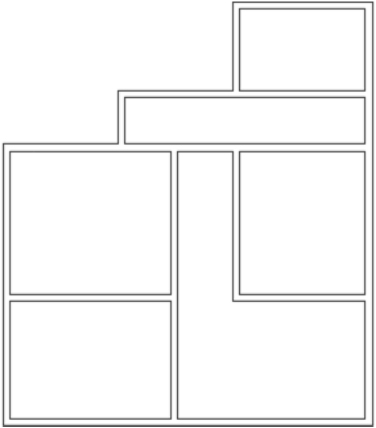

利用“多线”和“多线编辑”命令绘制如图3-79所示的墙体。
图3-79 墙体
思路点拨
源文件：源文件\第3章\墙体.dwg
（1）设置多线样式。
（2）利用“多线”命令绘制多线墙体。
（3）利用“多线编辑”命令对墙体进行编辑。
