在AutoCAD中使用的样条曲线为非一致有理B样条（NURBS）曲线，使用NURBS曲线能够在控制点之间产生一条光滑的曲线，如图3-56所示。样条曲线可用于绘制形状不规则的图形，如为地理信息系统（GIS）或汽车设计绘制轮廓线。

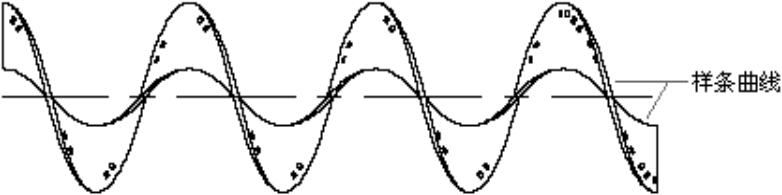

图3-56 样条曲线
命令行：SPLINE（快捷命令：SPL）。
菜单栏：选择菜单栏中的“绘图”→“样条曲线”命令。
工具栏：单击“绘图”工具栏中的“样条曲线”按钮
。
功能区：单击“默认”选项卡“绘图”面板中的“样条曲线拟合”按钮
或“样条曲线控制点”按钮
。

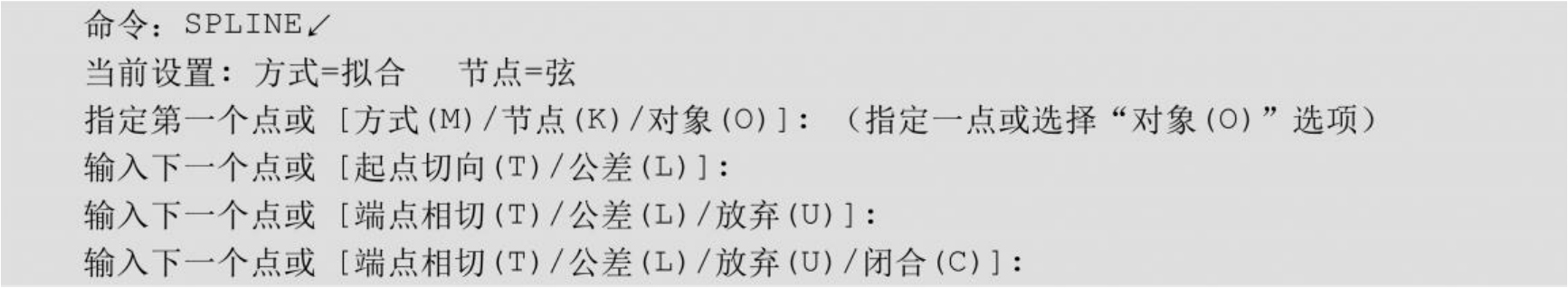

命令行提示与操作如下。
选项含义如表3-6所示。

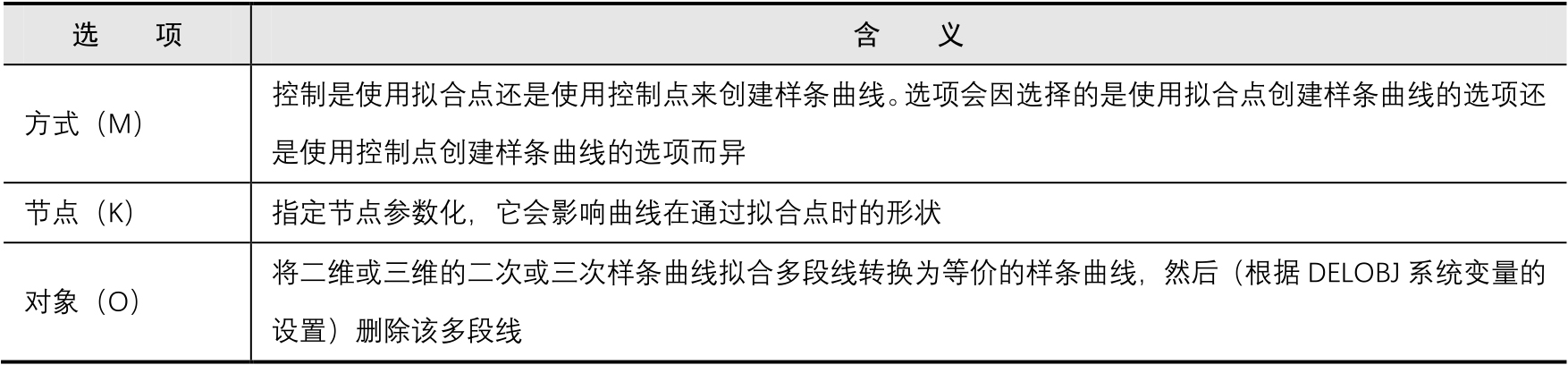

表3-6 “样条曲线”命令选项含义

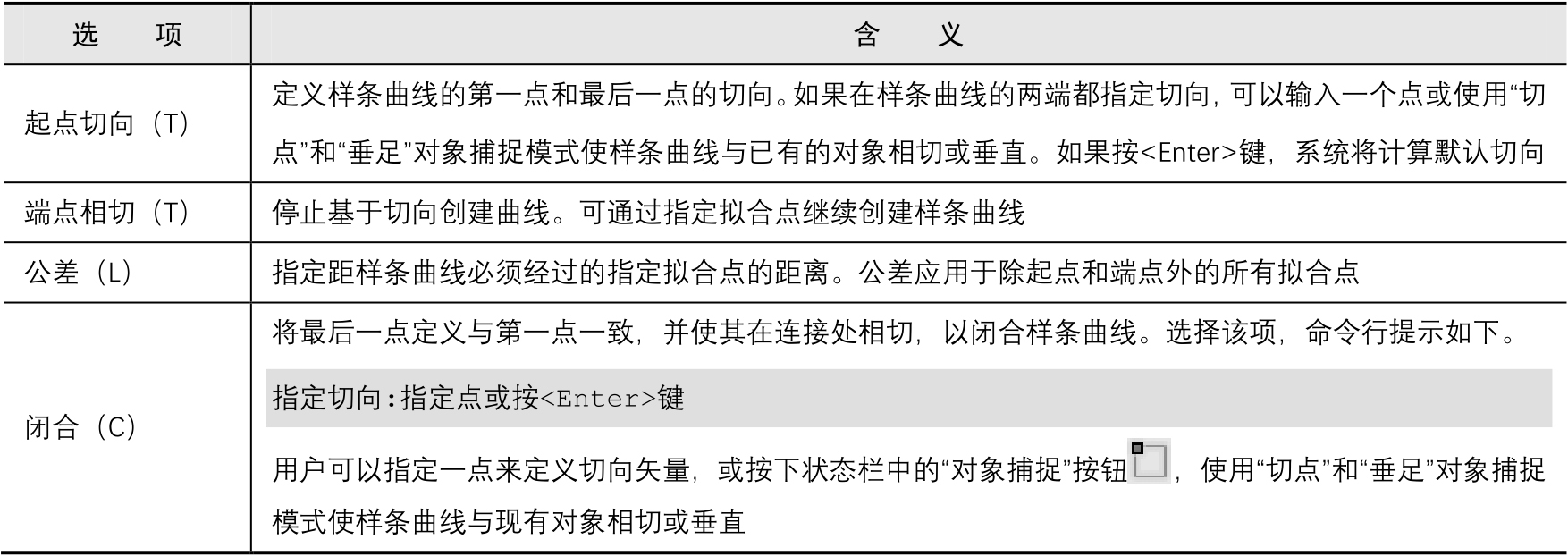

续表

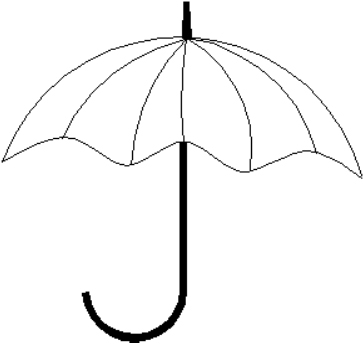

绘制如图3-57所示的雨伞。
图3-57 雨伞
绘制步骤
（1）单击“绘图”工具栏中的“圆弧”按钮

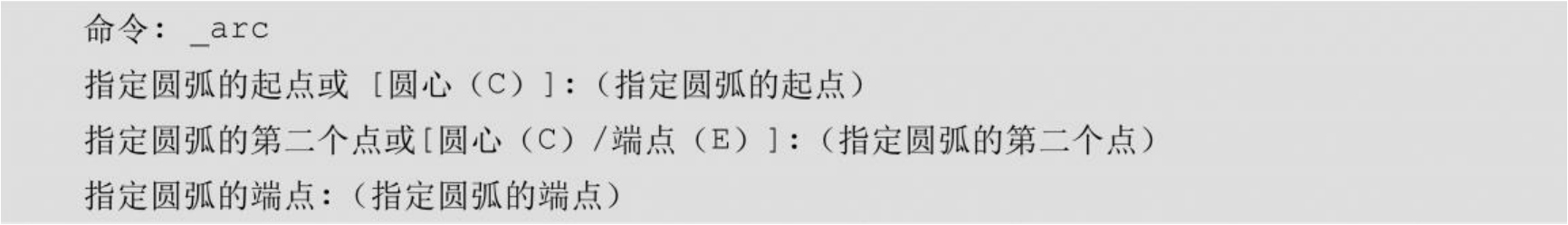

，绘制伞的外框，命令行提示与操作如下。

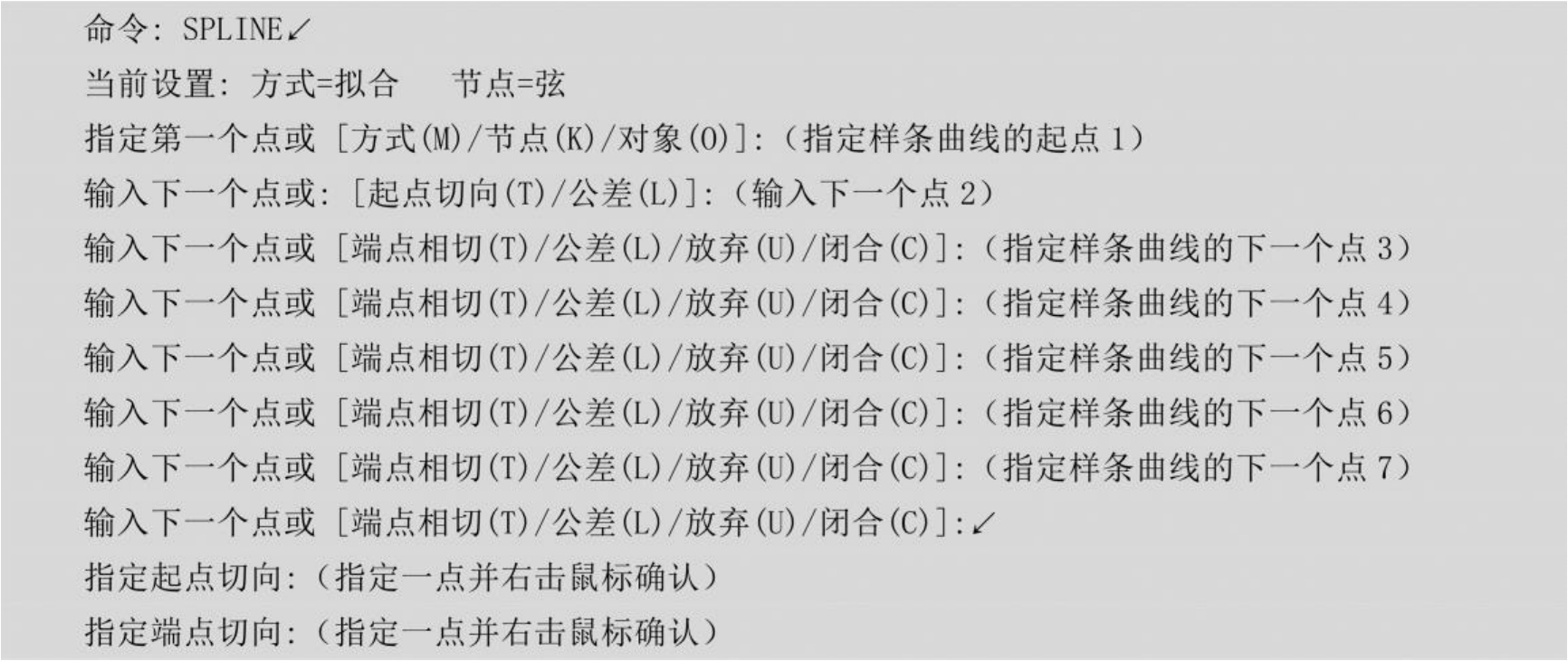

（2）单击“默认”选项卡“绘图”面板中的“样条曲线拟合”按钮
，绘制伞的底边，命令行提示与操作如下。
（3）单击“默认”选项卡“绘图”面板中的“圆弧”按钮

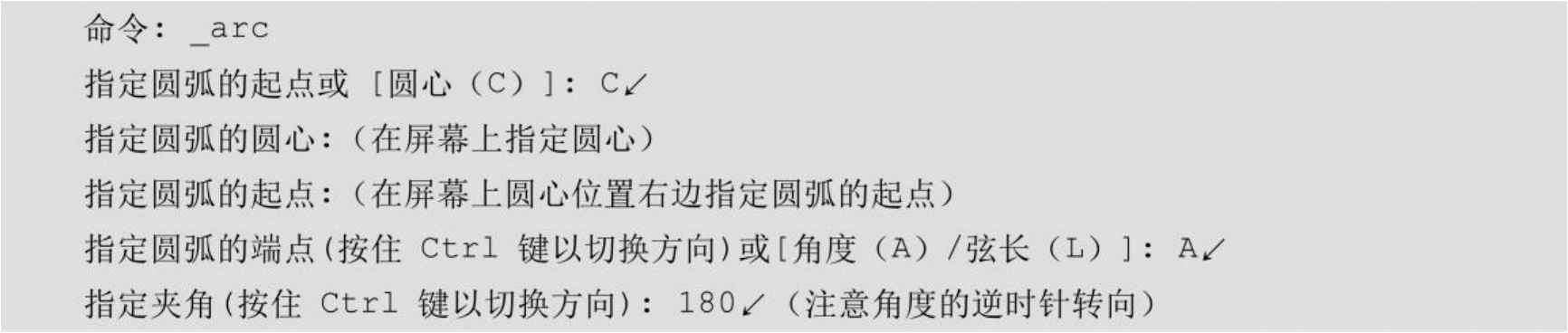

，绘制伞面，绘制起点在正中点8，第二个点在点9，端点在点2的圆弧，如图3-58（a）所示。命令行提示与操作如下。
重复“圆弧”命令，绘制另外4段圆弧，结果如图3-58（b）所示。

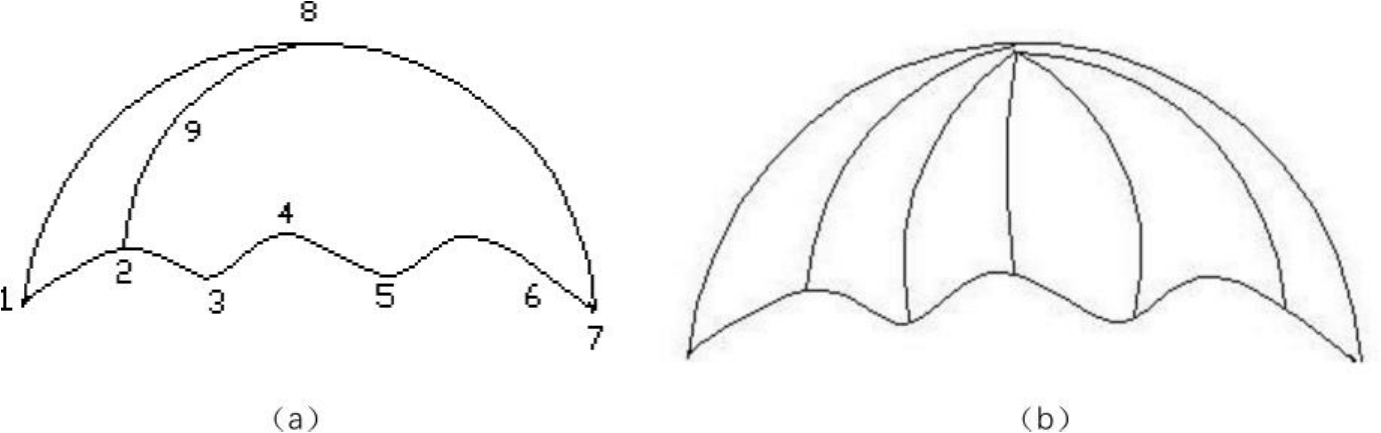

图3-58 绘制伞面

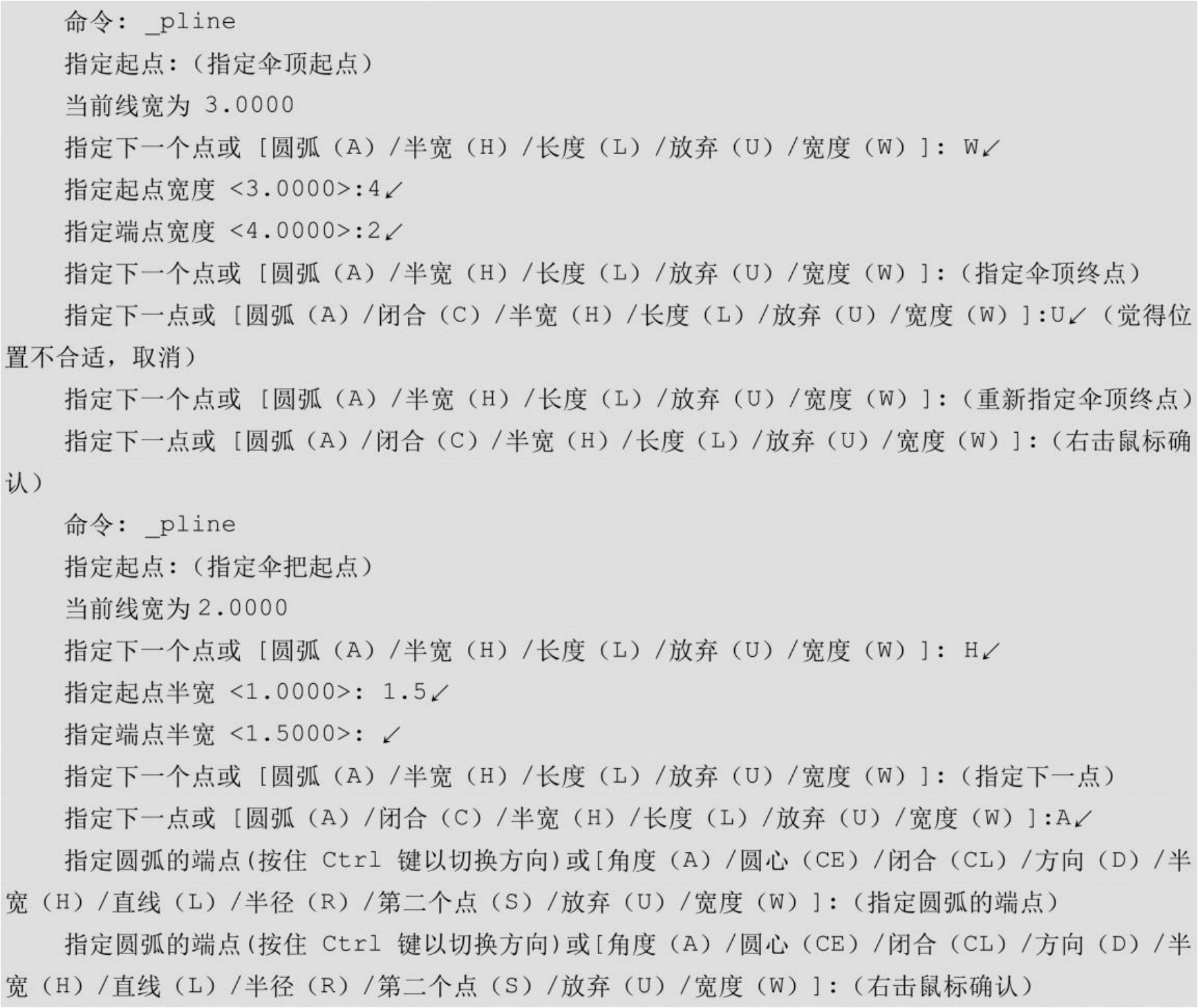

（4）单击“默认”选项卡“绘图”面板中的“多段线”按钮
，绘制伞顶和伞把，命令行提示与操作如下。
最终绘制的图形如图3-57所示。
动手练一练——绘制壁灯
利用“矩形”“样条曲线”和“多段线”命令绘制如图3-59所示的壁灯。

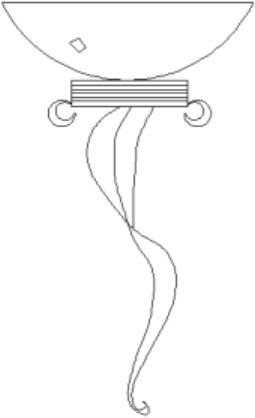

图3-59 壁灯
思路点拨
源文件：源文件\第3章\壁灯.dwg
（1）利用“矩形”命令绘制底座。
（2）利用“样条曲线”命令绘制装饰曲线。
（3）利用“多段线”命令绘制其他部分。
