多段线是一种由线段和圆弧组合而成的，可以有不同线宽的多线。由于多段线组合形式多样，线宽可以变化，弥补了直线和圆弧功能的不足，适合绘制各种复杂的图形轮廓，因而得到了广泛的应用。
命令行：PLINE（快捷命令：PL）。
菜单栏：选择菜单栏中的“绘图”→“多段线”命令。
工具栏：单击“绘图”工具栏中的“多段线”按钮
。
功能区：单击“默认”选项卡“绘图”面板中的“多段线”按钮
。

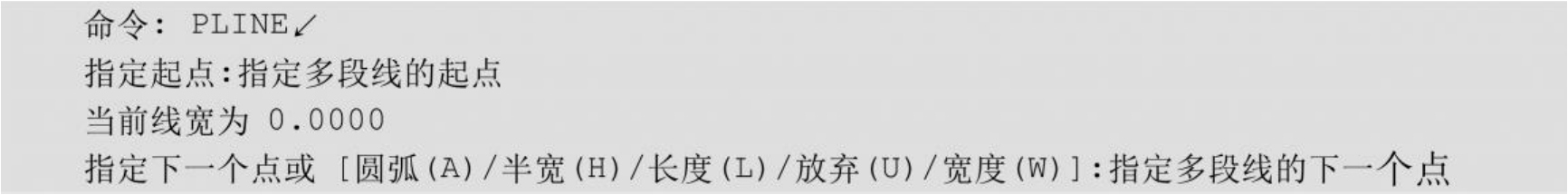

命令行提示与操作如下。

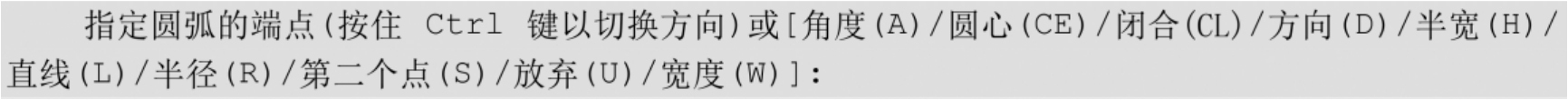

多段线主要由连续且不同宽度的线段或圆弧组成，如果在上述提示中选择“圆弧（A）”选项，则命令行提示如下。
绘制圆弧的方法与“圆弧”命令相似。
绘制如图3-48所示的飞机模型。
首先利用多段线命令绘制飞机头部，然后利用多段线命令绘制机翼和飞机尾部。最后进行细节处理和镜像处理。
图3-48 飞机模型
绘制步骤
（1）单击“默认”选项卡“绘图”面板中的“多段线”按钮

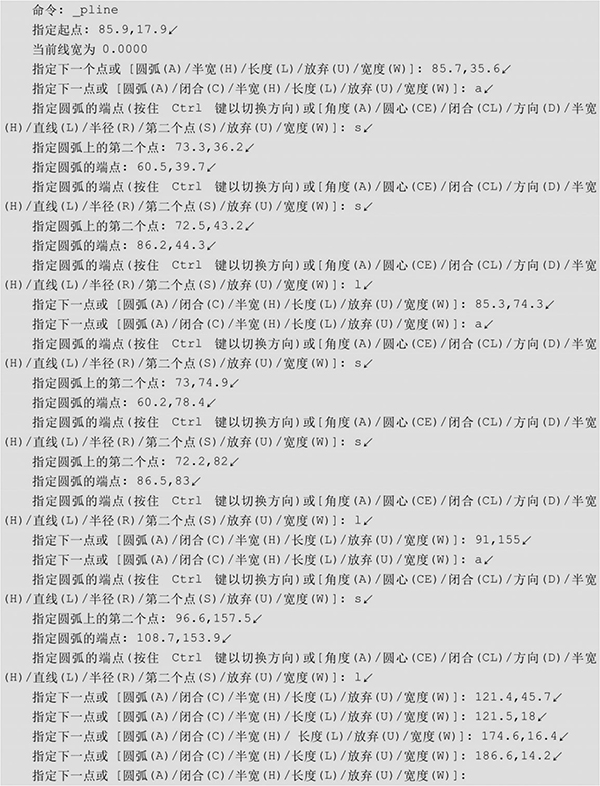

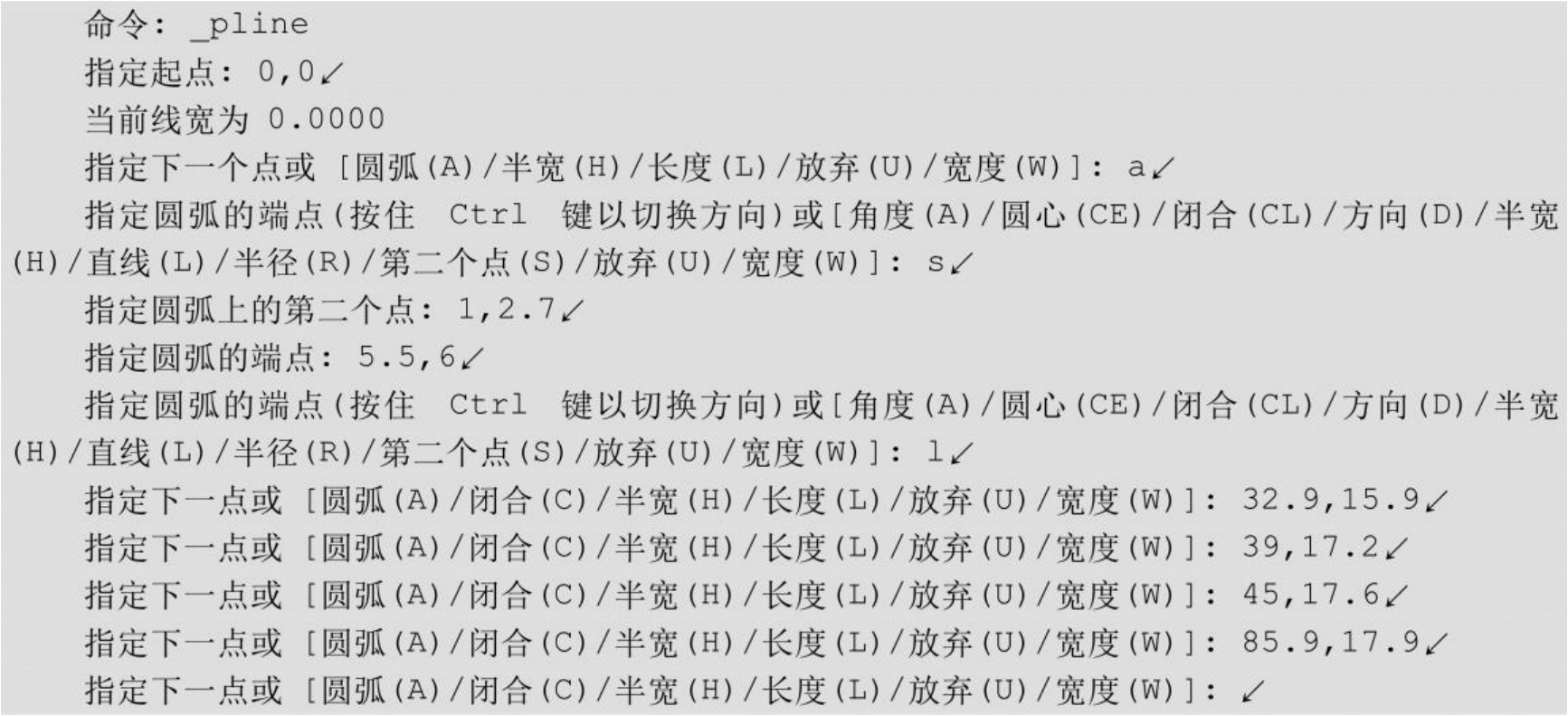

，绘制飞机头部，命令行提示与操作如下。

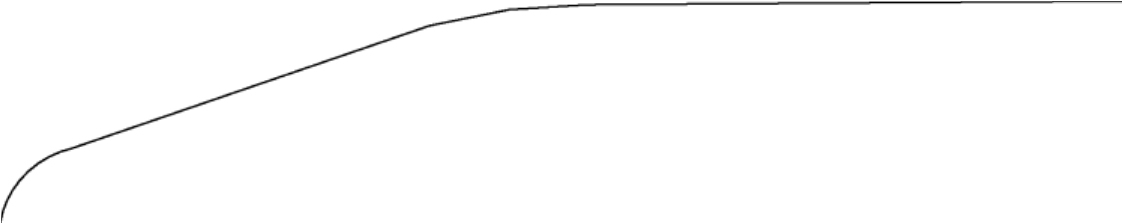

绘制结果如图3-49所示。
图3-49 绘制飞机头部
（2）单击“默认”选项卡“绘图”面板中的“多段线”按钮
，绘制机翼，命令行提示与操作如下。

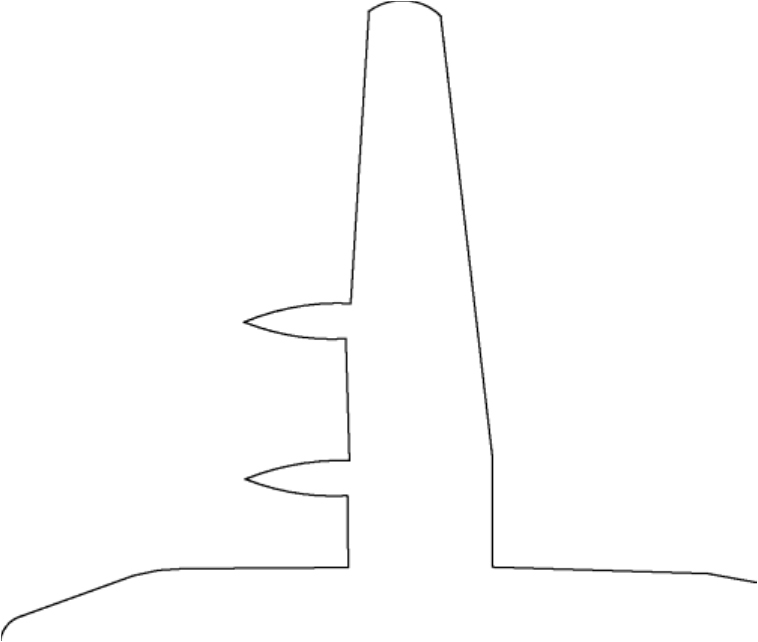

绘制结果如图3-50所示。
图3-50 绘制机翼
（3）单击“默认”选项卡“绘图”面板中的“多段线”按钮

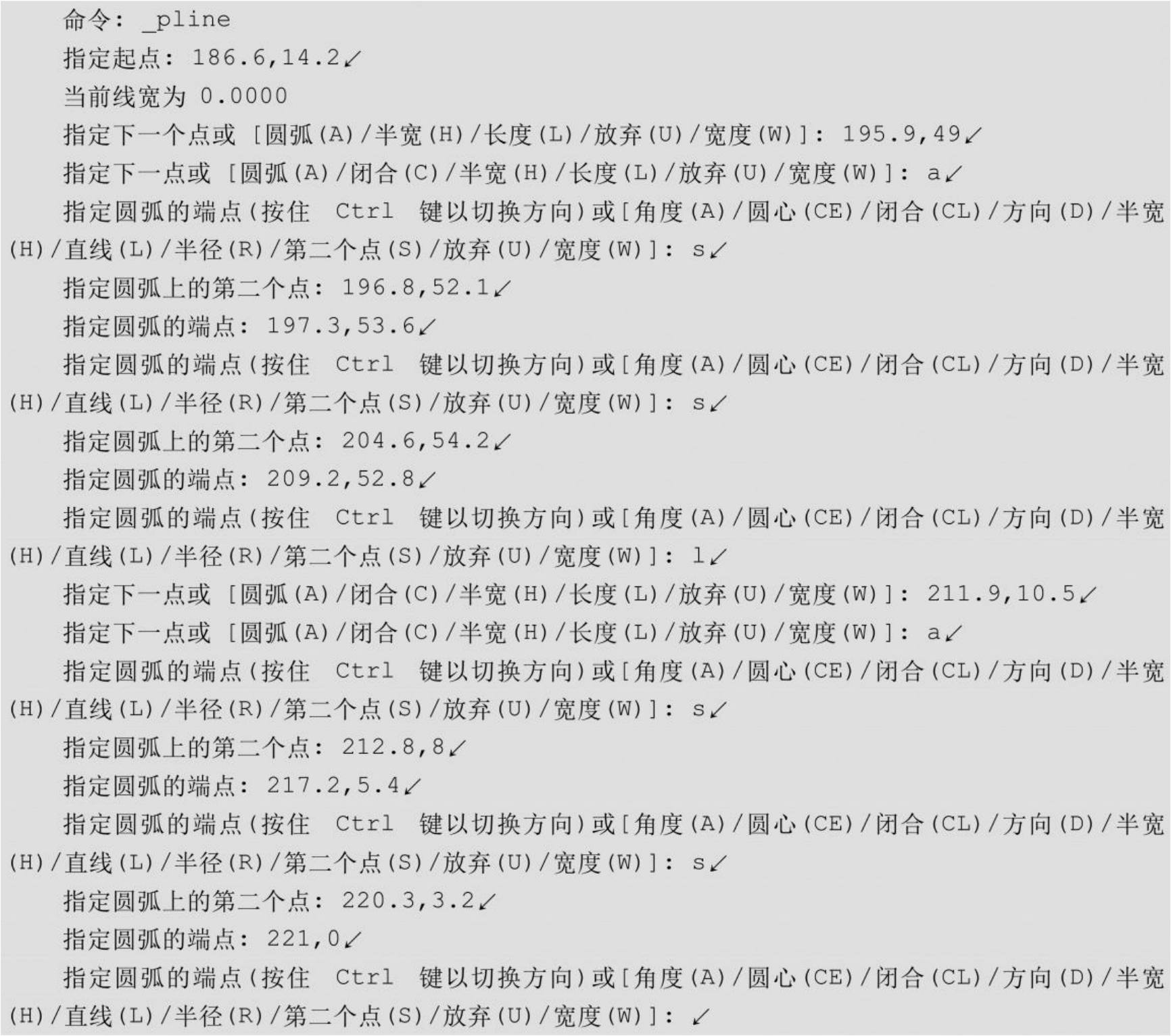

，绘制飞机尾部，命令行提示与操作如下。
绘制结果如图3-51所示。
图3-51 绘制尾部
（4）单击“默认”选项卡“绘图”面板中的“多段线”按钮

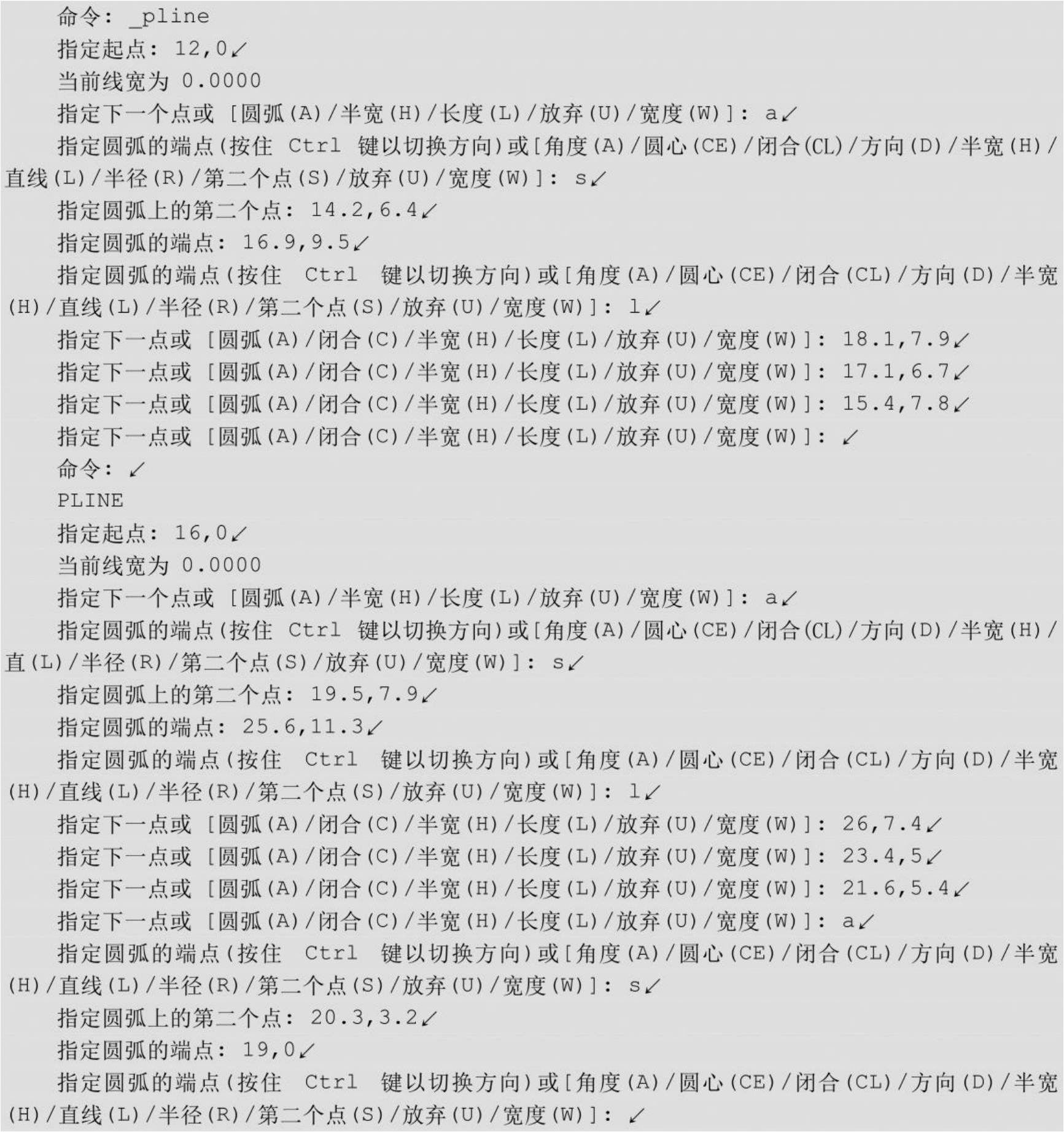

，绘制细节，命令行提示与操作如下。
绘制效果如图3-52所示。
反复运用“多线段”

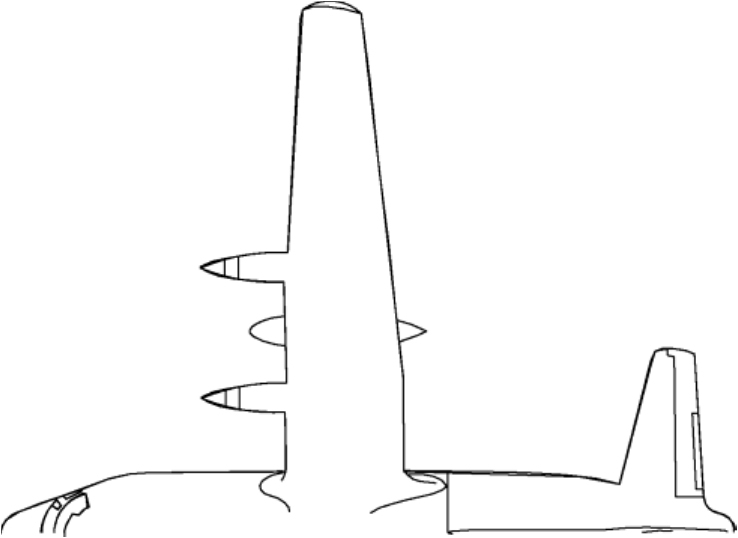

命令，绘制结果如图3-53所示。

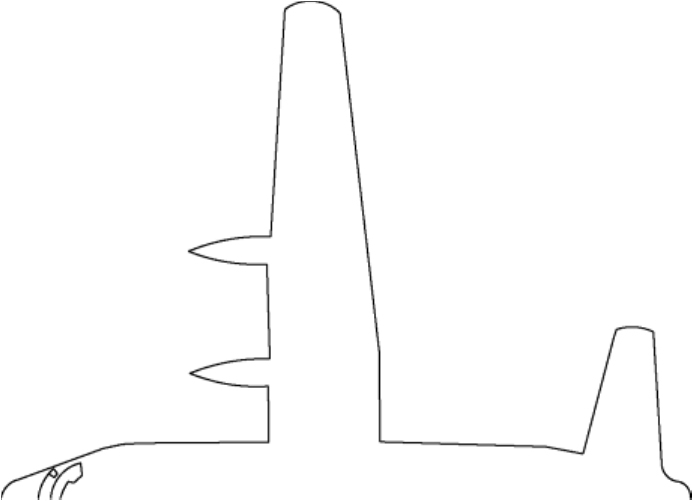

图3-52 绘制多线段

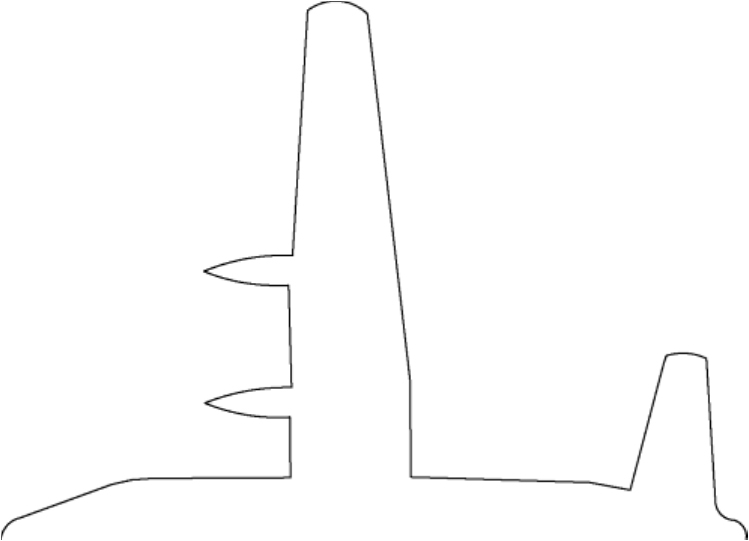

图3-53 绘制飞机一侧
（5）单击“默认”选项卡“修改”面板中的“镜像”按钮

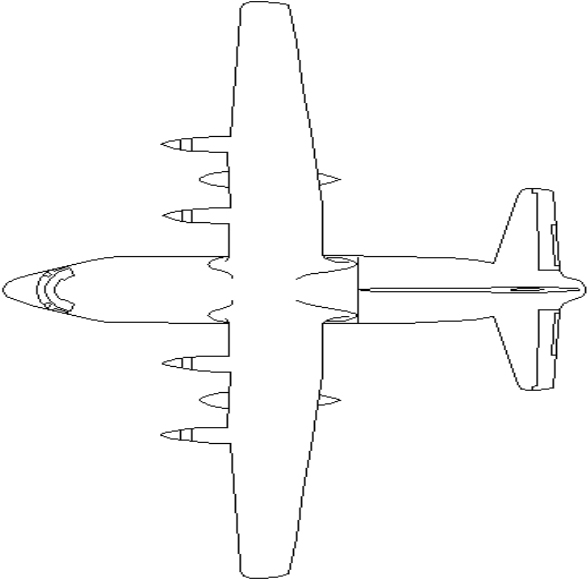

，（下一章介绍，此处可以先不操作）以X轴上两点为轴做镜像处理，绘制结果如图3-54所示。
动手练一练——绘制浴缸

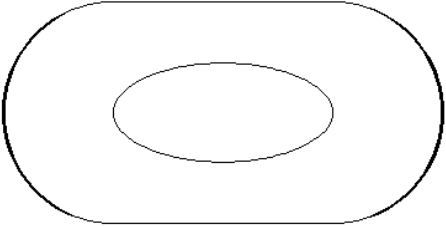

利用“多段线”和“椭圆”命令绘制如图3-55所示的浴缸。
图3-54 飞机俯视图
图3-55 浴缸
思路点拨
源文件：源文件\第3章\浴缸.dwg
（1）利用“多段线”命令绘制外沿。
（2）利用“椭圆”命令底部。
