3.4　点类命令

点在AutoCAD中有多种不同的表示方式，用户可以根据需要进行设置，也可以设置等分点和测量点。

3.4.1　点

1．执行方式

命令行：POINT（快捷命令：PO）。

菜单栏：选择菜单栏中的“绘图”→“单点”或“多点”命令。

工具栏：单击“绘图”工具栏中的“点”按钮 。

功能区：单击“默认”选项卡“绘图”面板中的“多点”按钮 。

2．操作步骤

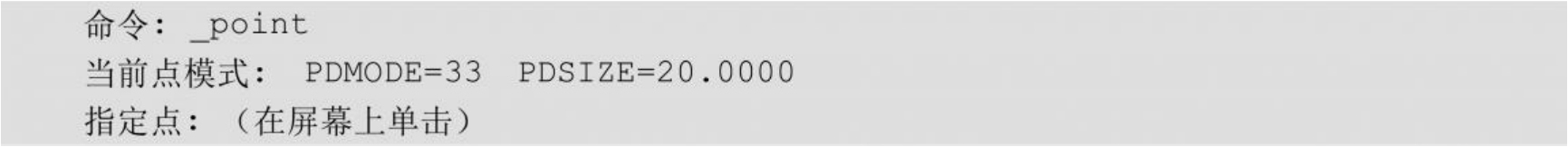

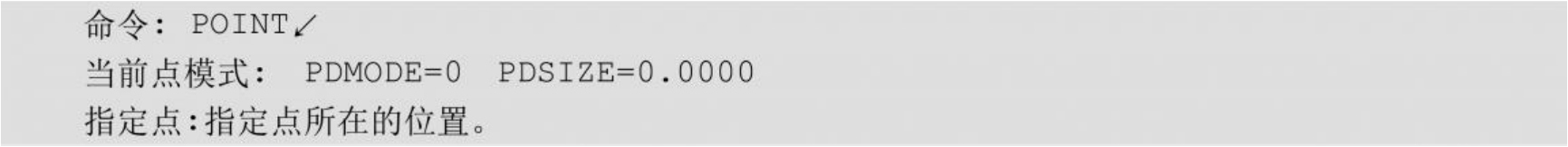

命令行提示与操作如下。

3．选项说明

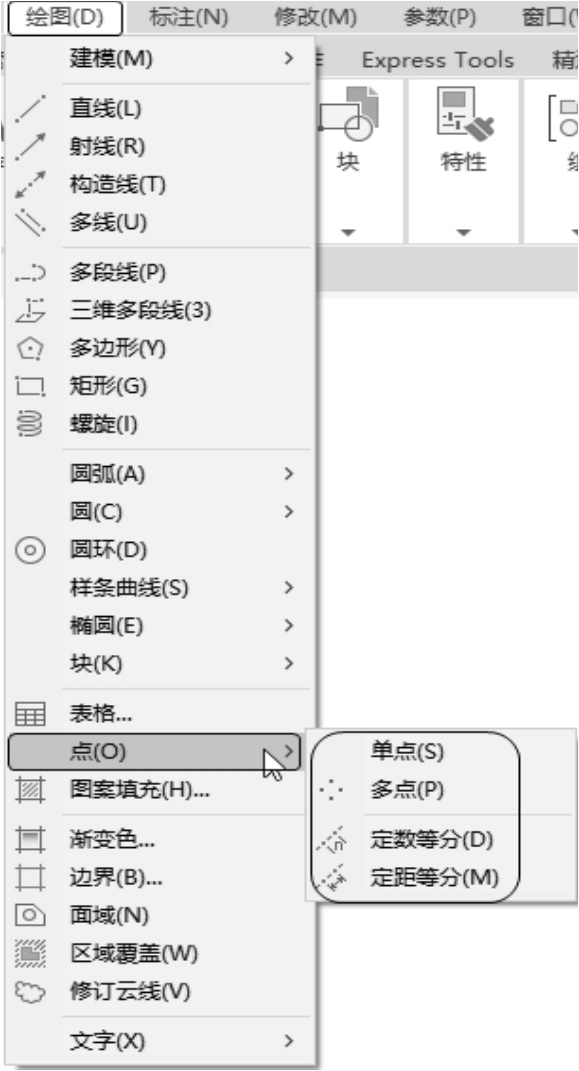

（1）通过菜单方式操作时（如图3-41所示），“单点”命令表示只输入一个点，“多点”命令表示可输入多个点。

（2）可以按下状态栏中的“对象捕捉”按钮 ，设置点捕捉模式，帮助用户选择点。

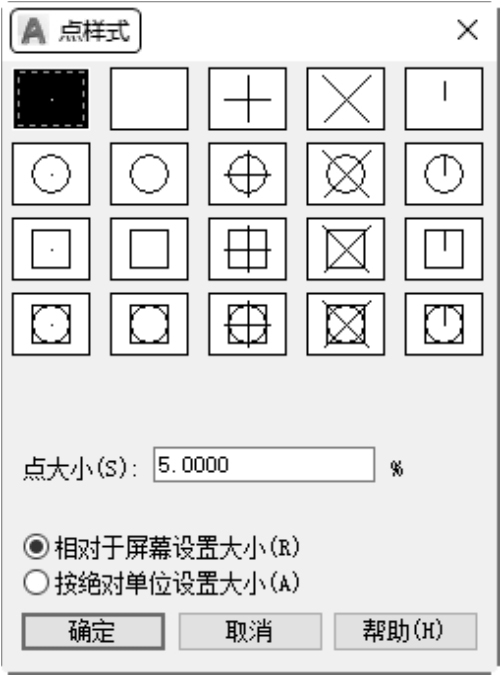

（3）点在图形中的表示样式，共有20种。可通过“DDPTYPE”命令或选择菜单栏中的“格式”→“点样式”命令，通过打开的“点样式”对话框来设置，如图3-42所示。

3.4.2　实例——桌布

绘制如图3-43所示的桌布。

绘制步骤

选择菜单栏中的“格式”→“点样式”命令，在打开的“点样式”对话框中选择“O”样式。

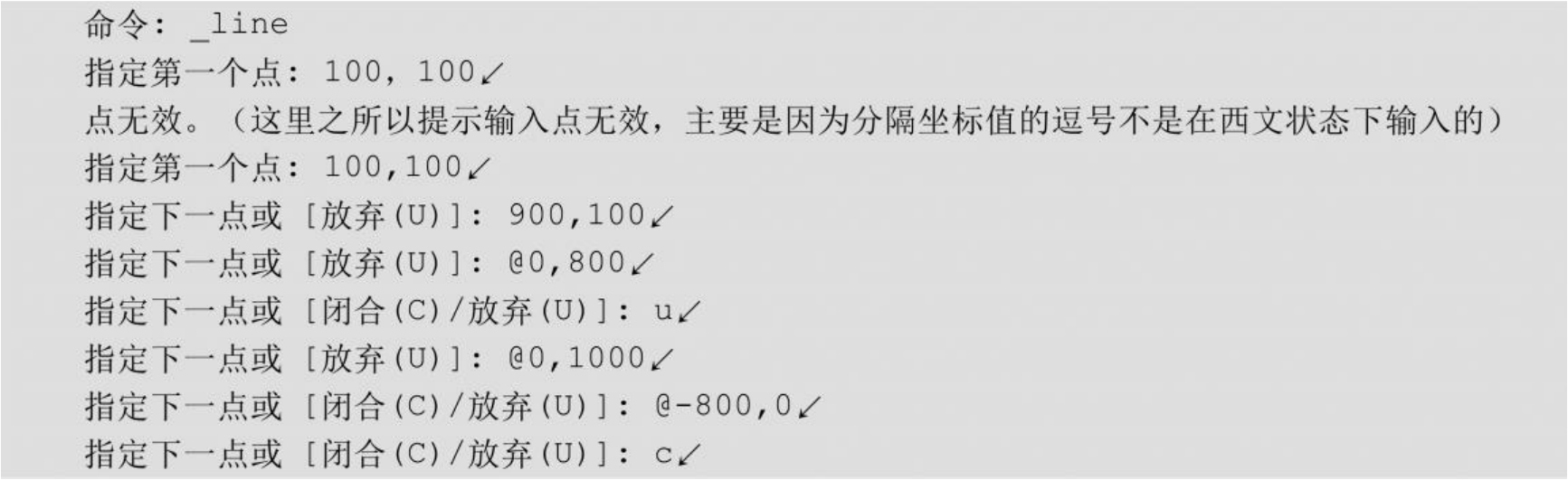

（1）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，绘制桌布外轮廓线，命令行提示与操作如下。

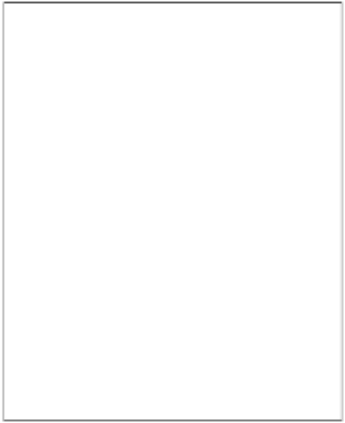

绘制结果如图3-44所示。

（2）单击“默认”选项卡“绘图”面板中的“多点”按钮 ，绘制桌布内装饰点。命令行提示与操作如下。

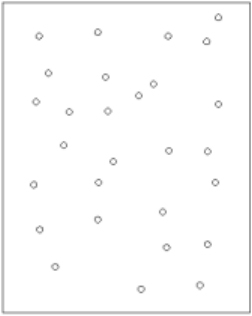

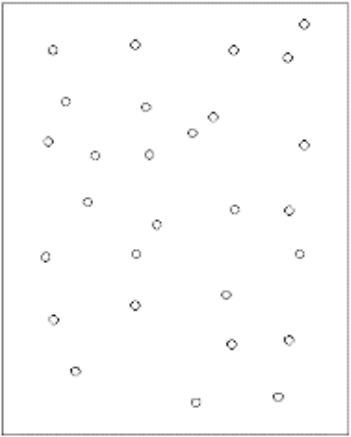

绘制结果如图3-45所示。

动手练一练——绘制楼梯

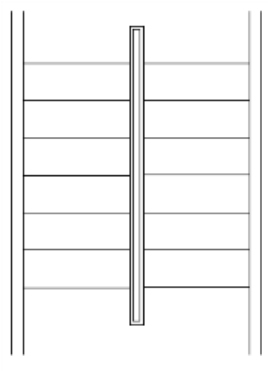

利用“直线”和“定数等分”命令绘制如图3-46所示的楼梯。

思路点拨

源文件：源文件\第3章\楼梯.dwg

（1）利用“直线”命令绘制墙体和扶手。

（2）利用“订数等分”命令把次内层圆等分为8等分。

（3）利用“直线”命令以等分点为起点绘制水平楼梯。

3.4.3　等分点

1．执行方式

命令行：DIVIDE（快捷命令：DIV）。

菜单栏：选择菜单栏中的“绘图”→“点”→“定数等分”命令。

功能区：单击“默认”选项卡“绘图”面板中的“定数等分”按钮 。

2．操作步骤

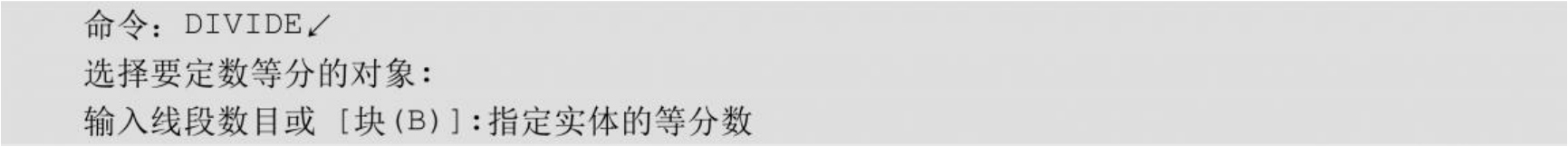

命令行提示与操作如下。

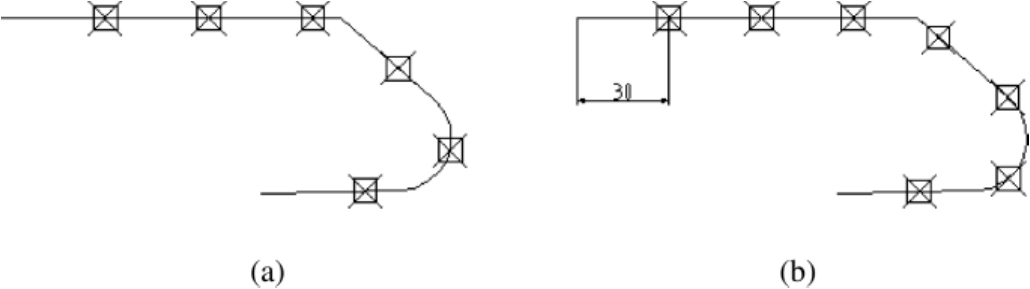

如图3-47(a)所示为绘制等分点的图形。

3．选项说明

（1）等分数目范围为2～32767。

（2）在等分点处，按当前点样式设置画出等分点。

（3）在第二提示行选择“块（B）”选项时，表示在等分点处插入指定的块。

3.4.4　测量点

1．执行方式

命令行：MEASURE（快捷命令：ME）。

菜单栏：选择菜单栏中的“绘图”→“点”→“定距等分”命令。

单击“默认”选项卡“绘图”面板中的“定距等分”按钮 。

2．操作步骤

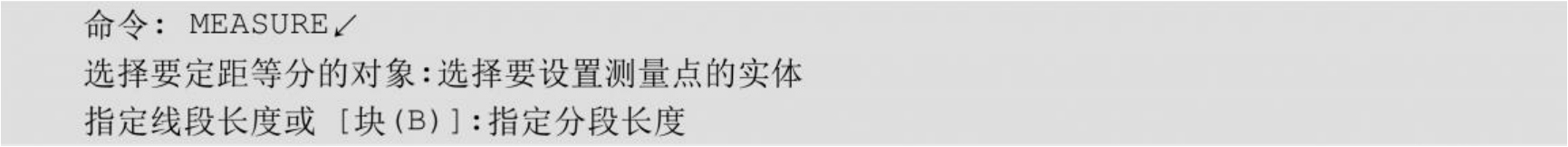

命令行提示与操作如下。

如图3-47(b)所示为绘制测量点的图形。

3．选项说明

（1）设置的起点一般是指定线的绘制起点。

（2）在第二提示行选择“块（B）”选项时，表示在测量点处插入指定的块。

（3）在等分点处，按当前点样式设置来绘制测量点。

（4）最后一个测量段的长度不一定等于指定分段的长度。
