命令行：RECTANG（快捷命令：REC）。
菜单栏：选择菜单栏中的“绘图”→“矩形”命令。
工具栏：单击“绘图”工具栏中的“矩形”按钮
。
功能区：单击“默认”选项卡“绘图”面板中的“矩形”按钮
。

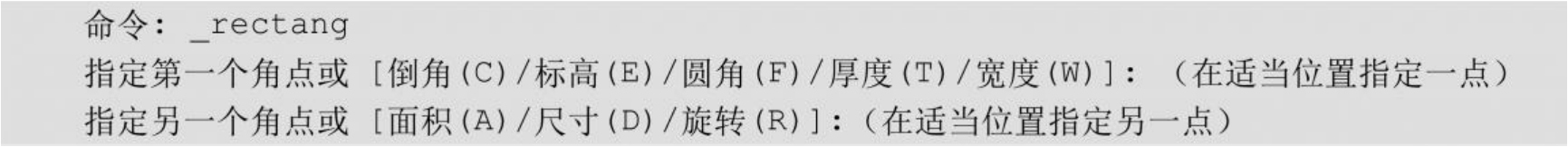

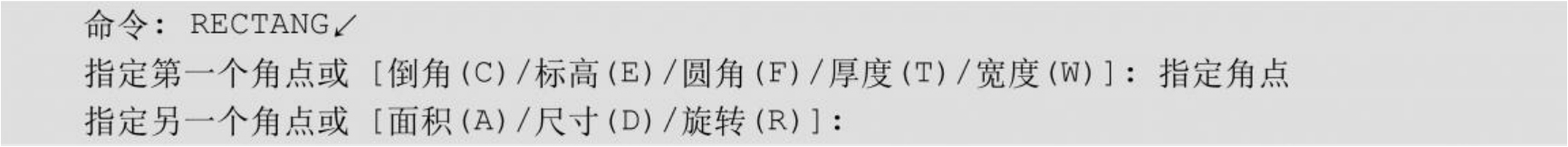

命令行提示与操作如下。

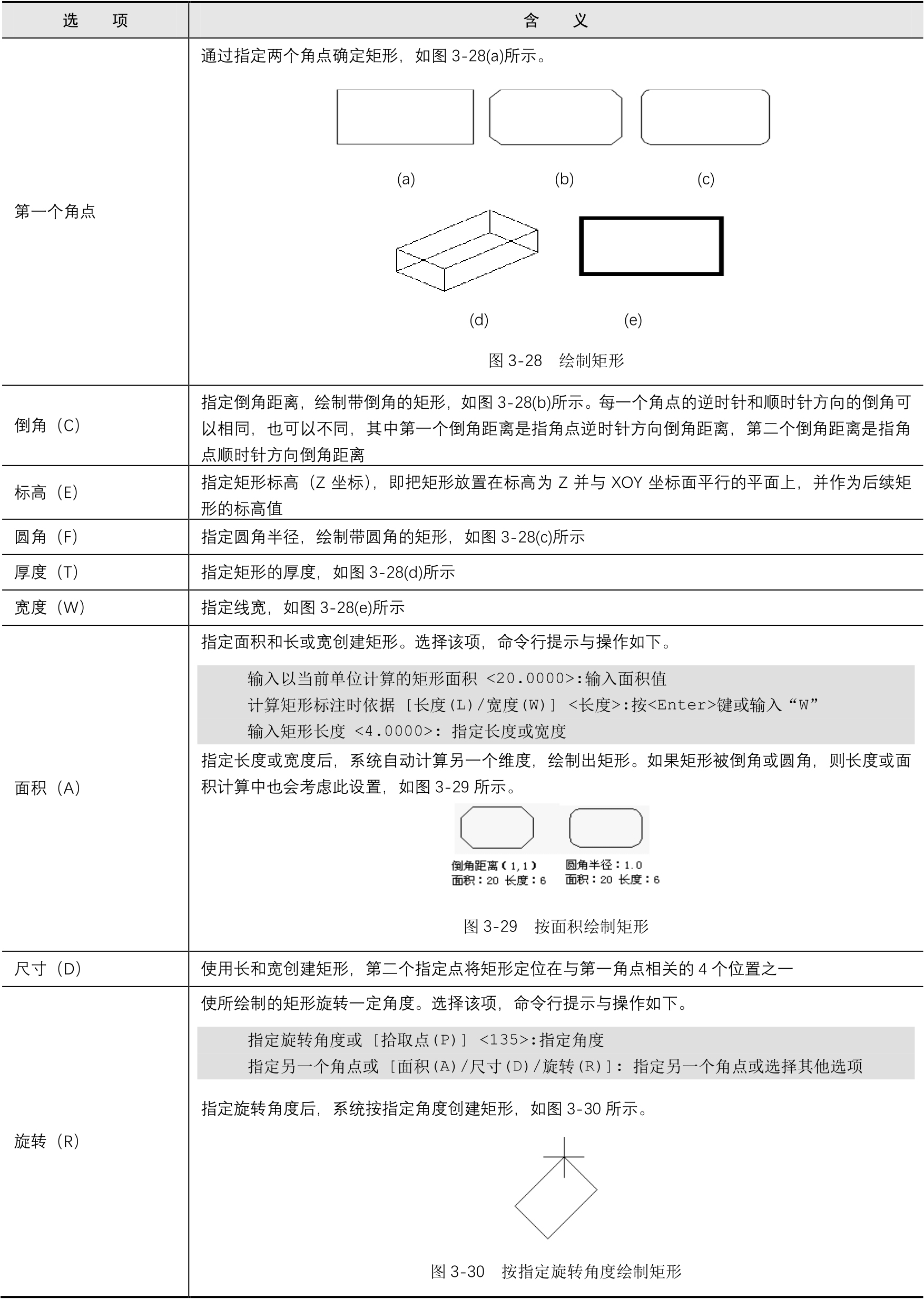

选项含义如表3-4所示。
表3-4 “矩形”命令选项含义

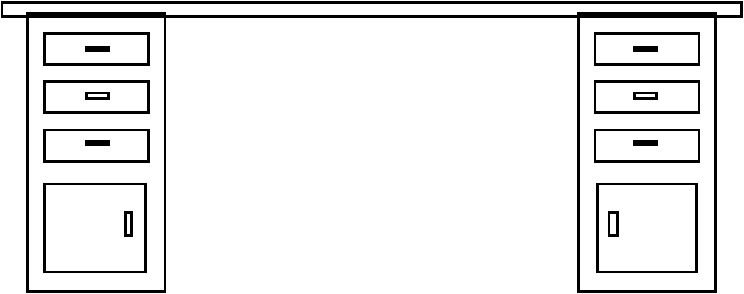

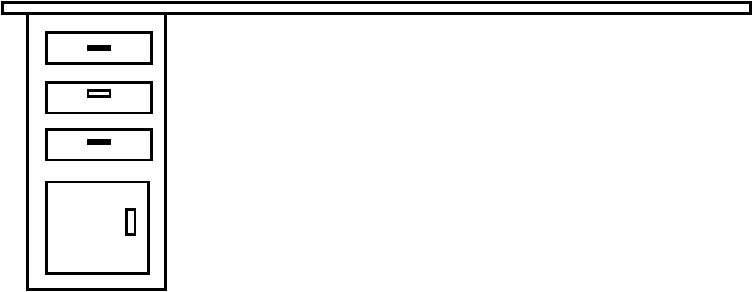

绘制如图3-31所示的一个办公桌。
图3-31 办公桌
绘制步骤
（1）单击“默认”选项卡“绘图”面板中的“矩形”按钮
，在合适的位置绘制矩形，命令行提示与操作如下。

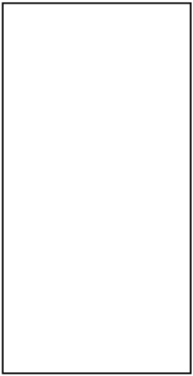

结果如图3-32所示。
（2）单击“默认”选项卡“绘图”面板中的“矩形”按钮
，在合适的位置绘制一系列的矩形，结果如图3-33所示。
图3-32 作矩形（一）
图3-33 作矩形（二）
（3）单击“默认”选项卡“绘图”面板中的“矩形”按钮
，在合适的位置绘制一系列的矩形，结果如图3-34所示。

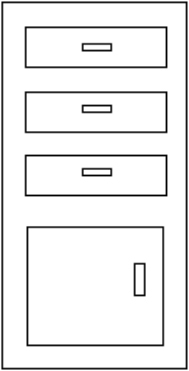

（4）单击“默认”选项卡“绘图”面板中的“矩形”按钮

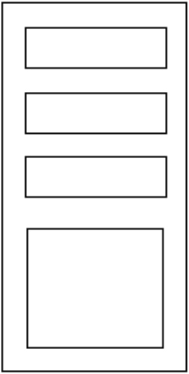

，在合适的位置绘制一矩形，结果如图3-35所示。
图3-34 作矩形（三）
图3-35 作矩形（四）
（5）单击“默认”选项卡“绘图”面板中的“矩形”按钮
，绘制右边的抽屉，完成办公桌的绘制。结果如图3-31所示。
动手练一练——绘制平顶灯

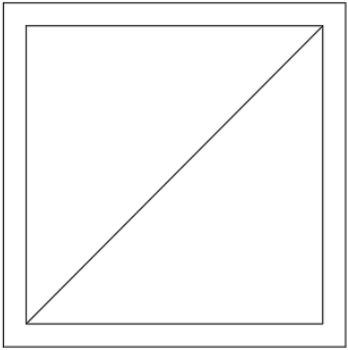

利用“直线”和“矩形”命令绘制如图3-36所示的平顶灯。
图3-36 平顶灯
思路点拨
源文件：源文件\第3章\平顶灯.dwg
（1）利用“矩形”命令绘制灯轮廓。
（2）利用“直线”命令绘制斜线。
命令行：POLYGON（快捷命令：POL）。
菜单栏：选择菜单栏中的“绘图”→“多边形”命令。
工具栏：单击“绘图”工具栏中的“多边形”按钮
。
功能区：单击“默认”选项卡“绘图”面板中的“多边形”按钮
。

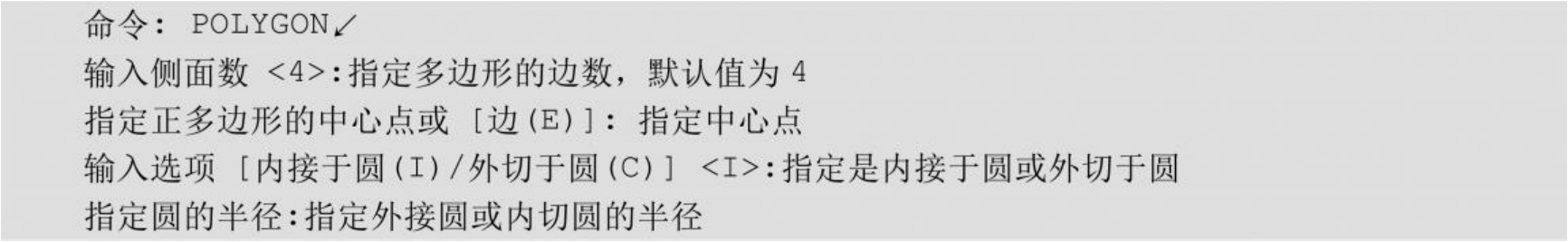

命令行提示与操作如下。

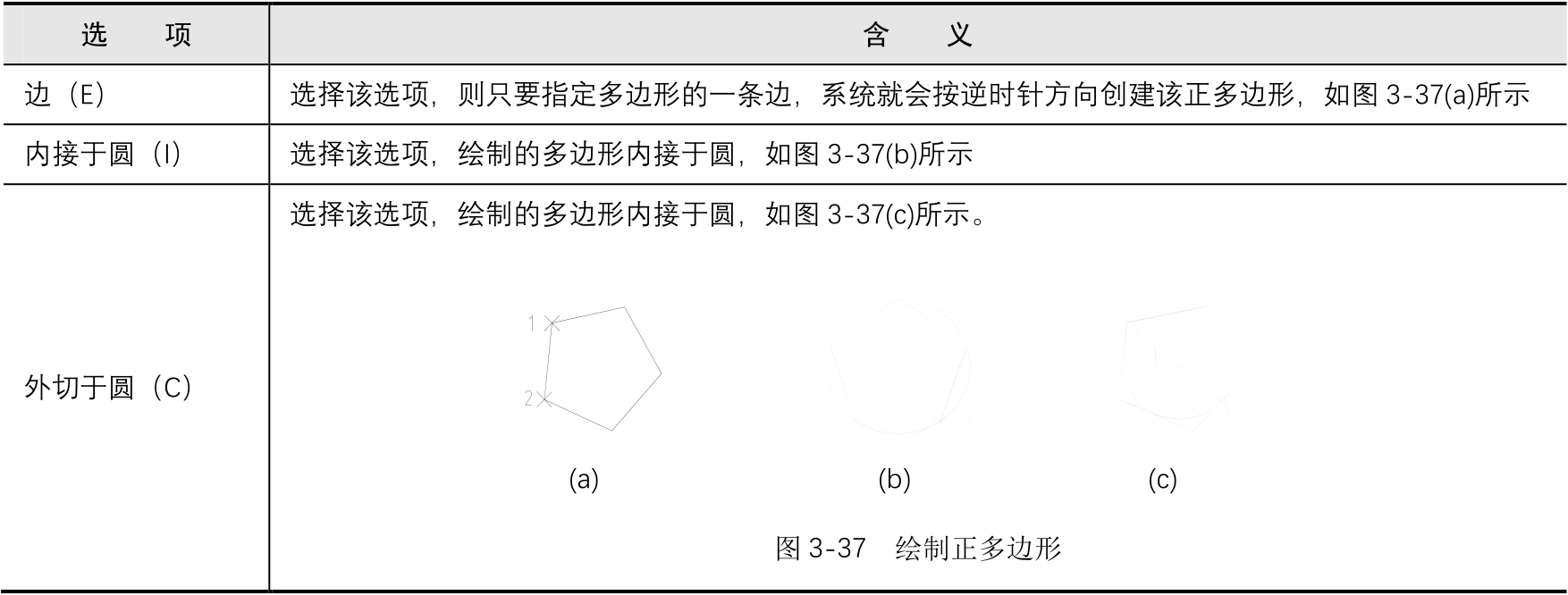

选项含义如表3-5所示。
表3-5 “多边形”选项含义
绘制如图3-38所示的八角凳。
图3-38 八角凳
绘制步骤
（1）单击“默认”选项卡“绘图”面板中的“多边形”按钮

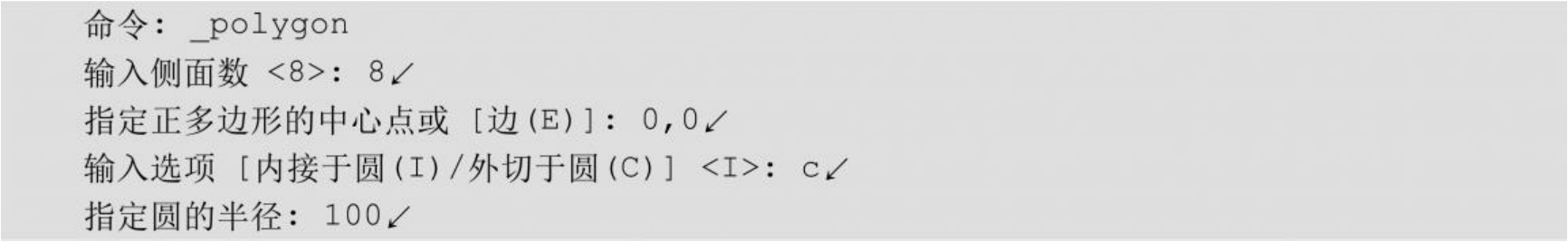

，绘制外轮廓线。命令行提示与操作如下。

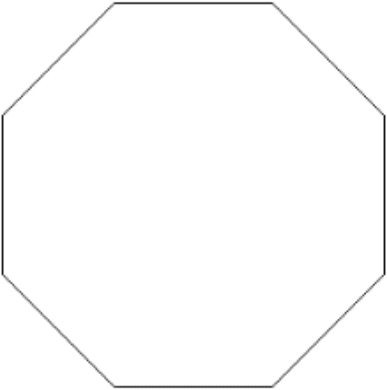

结果如图3-39所示。
（2）单击“默认”选项卡“绘图”面板中的“多边形”按钮
，绘制中心点位（0,0），绘制内轮廓线，结果如图3-38所示。
动手练一练——绘制卡通造型

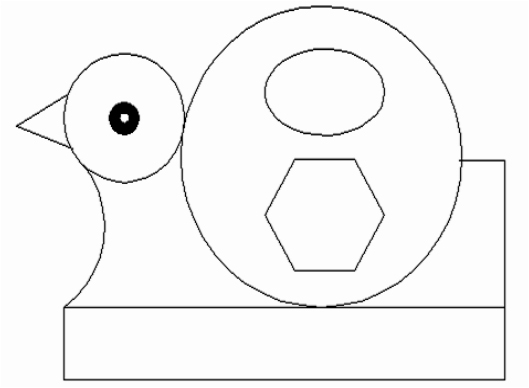

利用“直线”和“圆”等命令制如图3-40所示的卡通造型。
图3-39 绘制轮廓线图
图3-40 卡通造型
思路点拨
源文件：源文件\第3章\卡通造型.dwg
本练习图形涉及“直线”“圆”“圆弧”“椭圆”“圆环”“矩形”和“正多边形”等命令，可使读者灵活掌握本章各种图形的绘制方法。
