圆类命令主要包括“圆”“圆弧”“圆环”“椭圆”及“椭圆弧”命令,这几个命令是AutoCAD中最简单的曲线命令。
命令行:CIRCLE(快捷命令:C)。
菜单栏:选择菜单栏中的“绘图”→“圆”命令。
工具栏:单击“绘图”工具栏中的“圆”按钮
。
功能区:单击
“默认”选项卡“绘图”面板中的

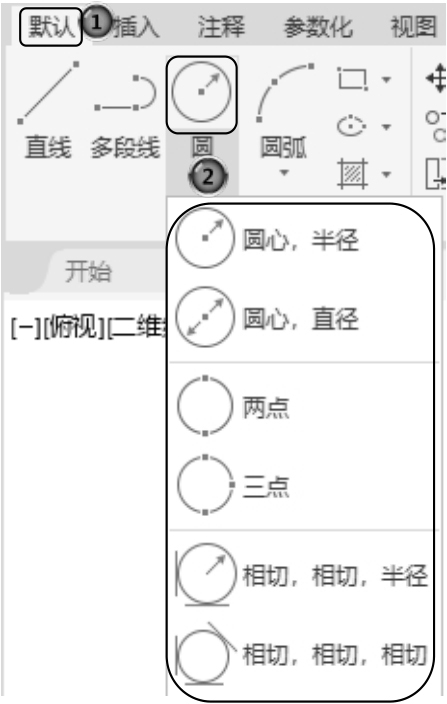

“圆”下拉菜单(如图3-7所示)。
图3-7 “圆”下拉菜单

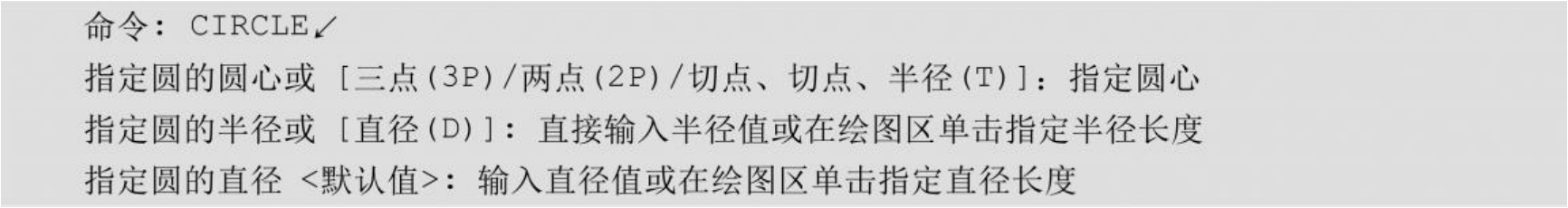

命令行提示与操作如下。
选项含义如表3-2所示。
注意:选择菜单栏中的
“绘图”→
“圆”命令,

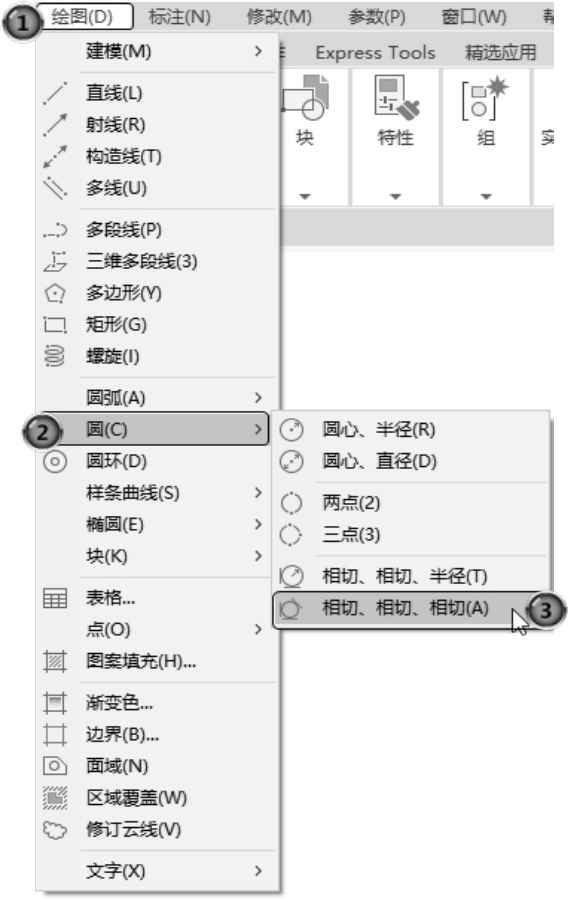

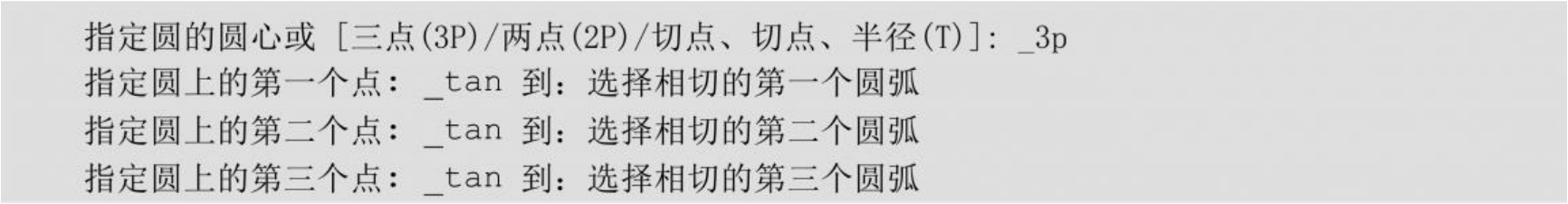

其子菜单中多了一种“相切、相切、相切”的绘制方法,当选择此方式时(如图3-8所示),命令行提示与操作如下:
图3-8 “相切、相切、相切”绘制方法

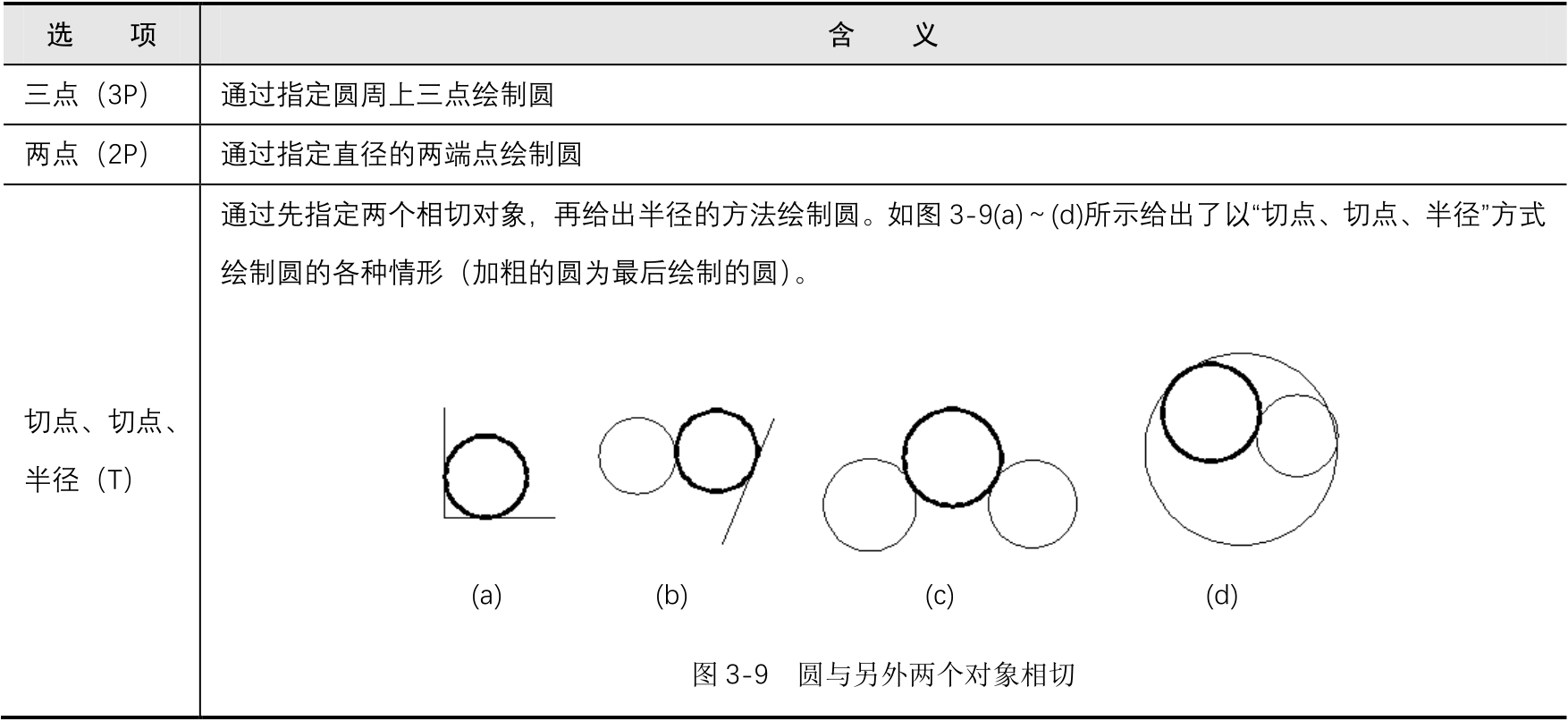

表3-2 “圆”命令选项含义
注意:对于圆心点的选择,除了直接输入圆心点外,还可以利用圆心点与中心线的对应关系,利用对象捕捉的方法选择。按下状态栏中的“对象捕捉”按钮
,命令行中会提示<打开对象捕捉>。

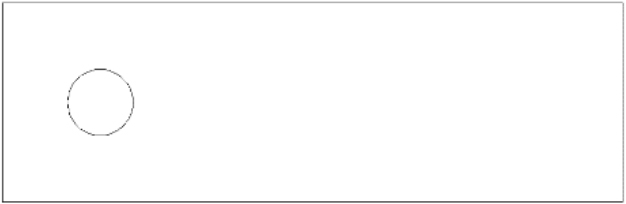

绘制如图3-10所示的一个擦背床图形。
图3-10 擦背床
绘制步骤
(1)单击“默认”选项卡“绘图”面板中的“直线”按钮

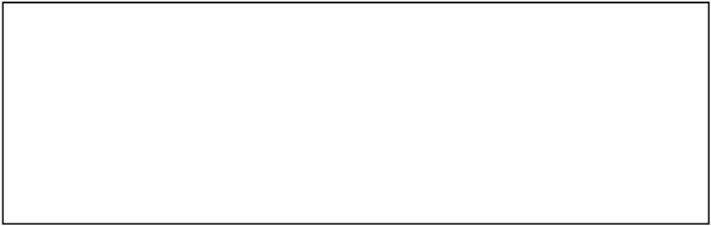

,取适当尺寸,绘制矩形外轮廓,如图3-11所示。
(2)单击“默认”选项卡“绘图”面板中的“圆”按钮

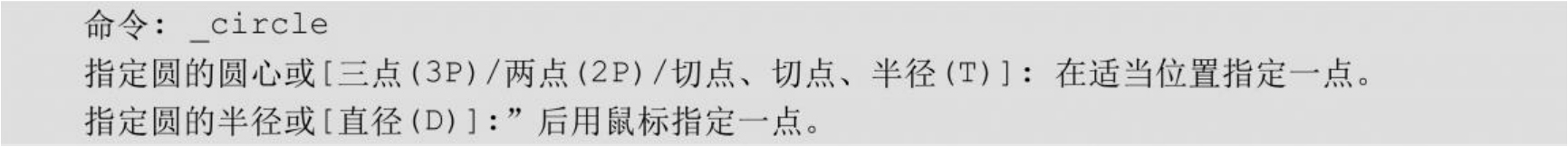

,绘制圆。命令行提示与操作如下。
绘制结果如图3-10所示。
动手练一练——绘制射灯

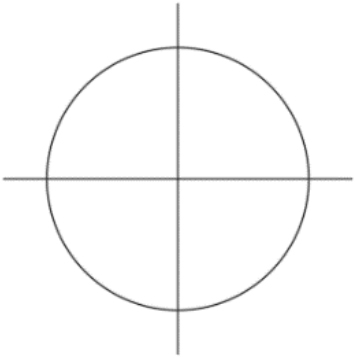

利用“直线”和“圆”命令绘制如图3-12所示的射灯。
图3-11 绘制外轮廓
图3-12 射灯
思路点拨
源文件:源文件\第3章\射灯.dwg
(1)利用“直线”命令绘制中心线。
(2)利用“圆”命令绘制灯轮廓。
命令行:ARC(快捷命令:A)。
菜单栏:选择菜单栏中的“绘图”→“圆弧”命令。
工具栏:单击“绘图”工具栏中的“圆弧”按钮
。
功能区:单击
“默认”选项卡
“绘图”面板中的

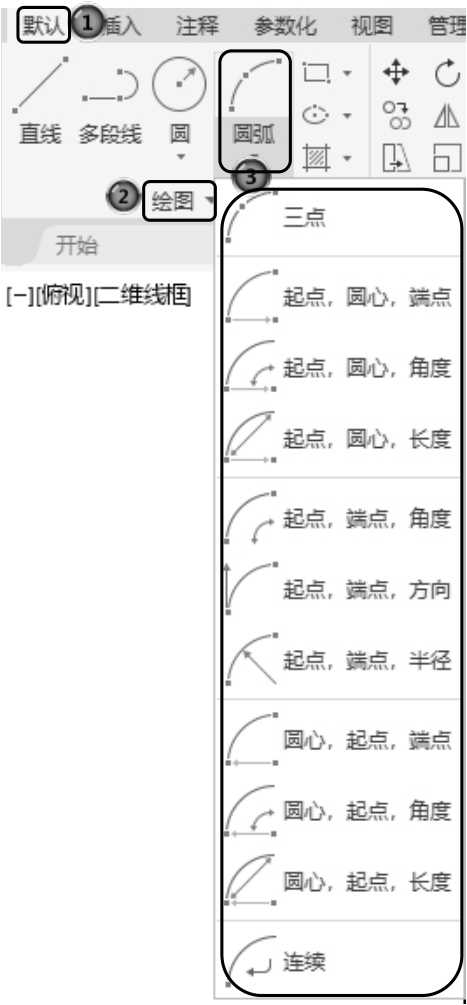

“圆弧”下拉菜单(如图3-13所示)。
图3-13 “圆弧”下拉菜单

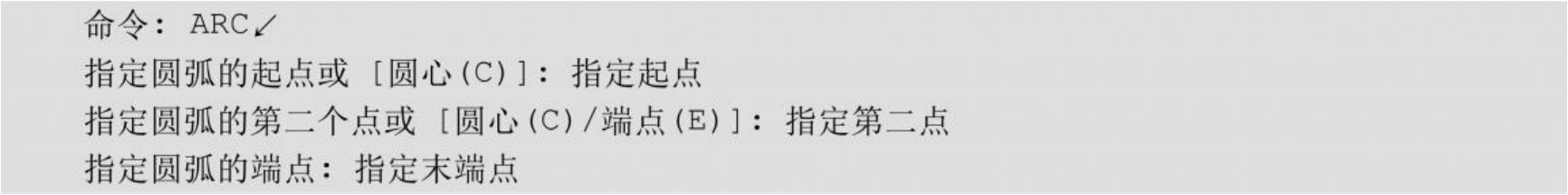

命令行提示与操作如下。
(1)用命令行方式绘制圆弧时,可以根据系统提示选择不同的选项,具体功能和利用菜单栏中的“绘图”→“圆弧”中子菜单提供的11种方式相似。这11种方式绘制的圆弧分别如图3-14(a)~(k)所示。
(2)需要强调的是:“连续”方式绘制的圆弧与上一线段圆弧相切;继续绘制圆弧段,只提供端点即可。
注意:绘制圆弧时,注意圆弧的曲率是遵循逆时针方向的,所以在选择指定圆弧两个端点和半径模式时,需要注意端点的指定顺序,否则有可能导致圆弧的凹凸形状与预期的相反。

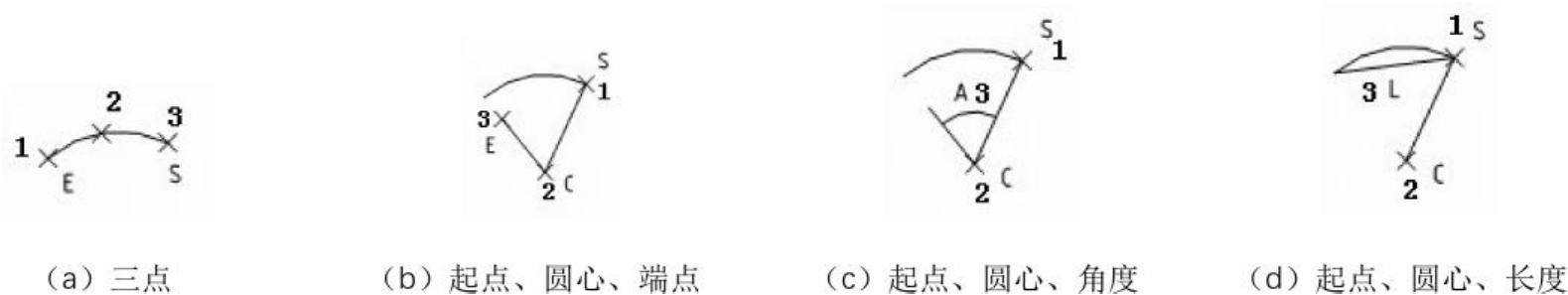

图3-14 11种圆弧绘制方法的效果

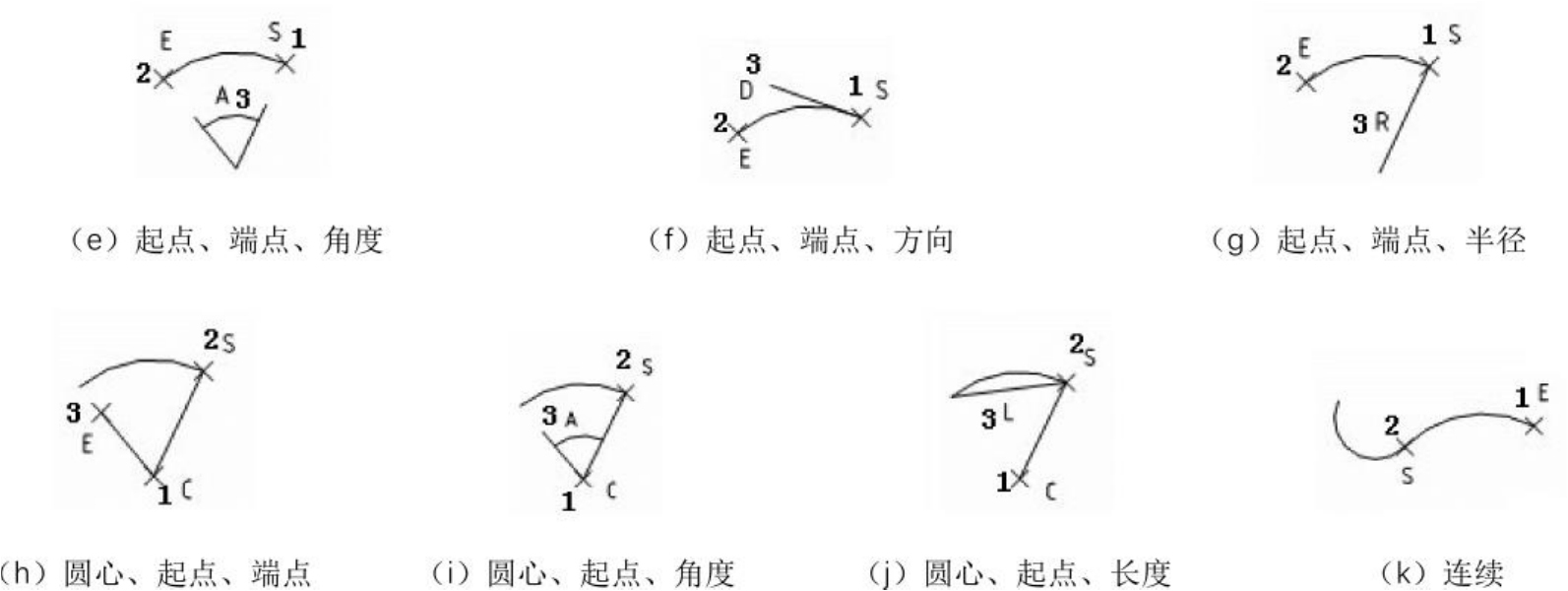

图3-14 11种圆弧绘制方法的效果(续)

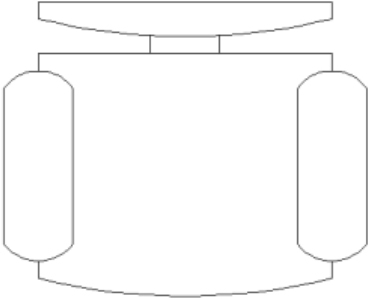

利用直线和圆弧命令绘制如图3-15所示的一个椅子。
图3-15 椅子
绘制步骤
(1)单击“默认”选项卡“绘图”面板中的“直线”按钮
,绘制初步轮廓结果如图3-16所示。
(2)单击“默认”选项卡“绘图”面板中的“圆弧”按钮
和“直线”按钮

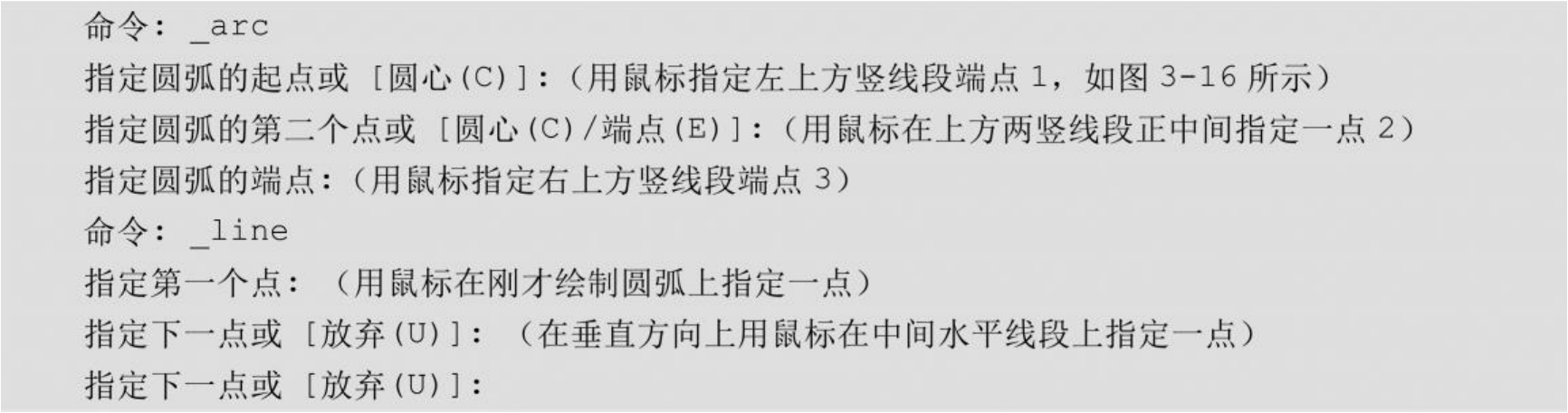

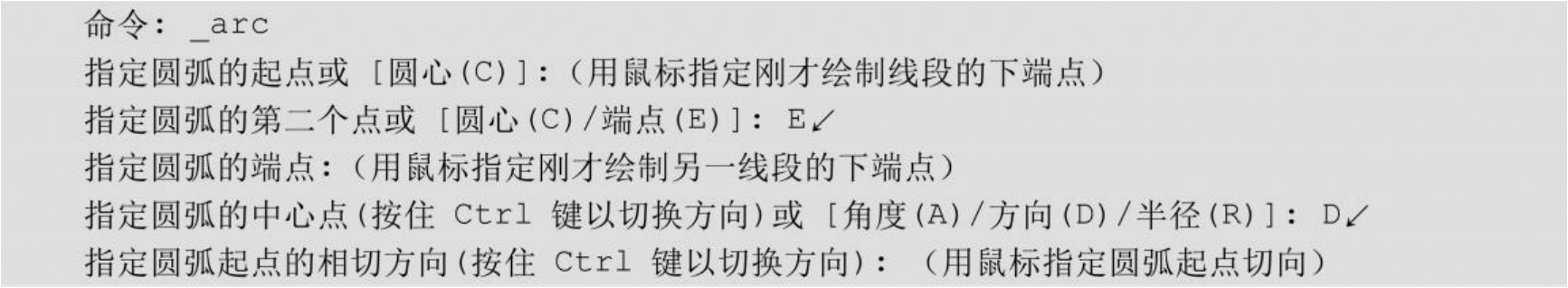

,完成绘制。命令行提示与操作如下:

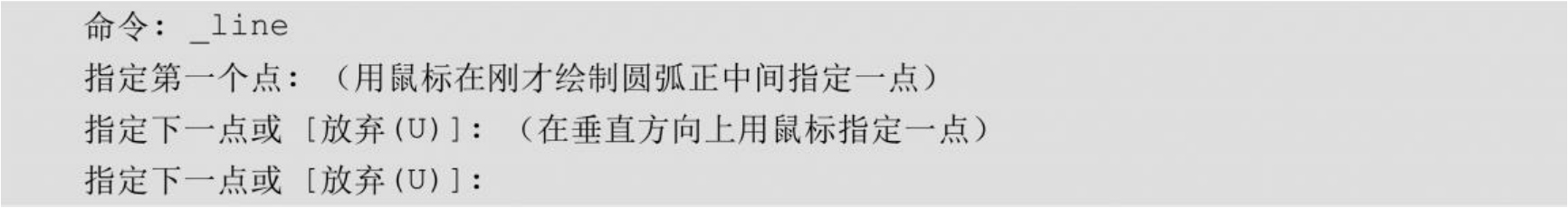

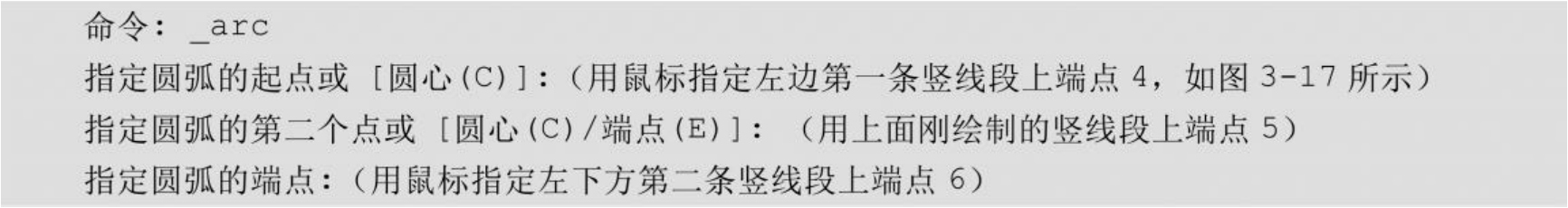

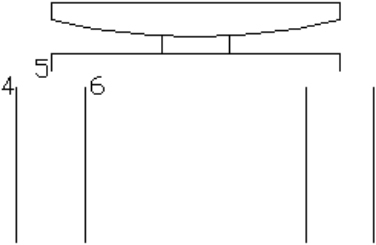

同样方法圆弧上指定一点为起点向下绘制另一条竖线段。再以图3-16中1、3两点下面的水平线段的端点为起点各向下适当距离绘制两条竖直线段,如图3-17所示。命令行提示如下:
同样方法绘制扶手位置另外三段圆弧。
同样方法绘制另一条竖线段。
绘制结果如图3-15所示。

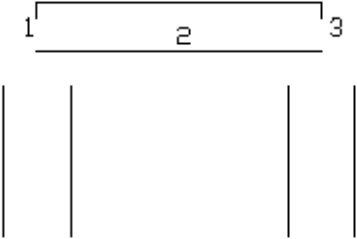

图3-16 椅子初步轮廓
图3-17 绘制过程
动手练一练——绘制靠背椅

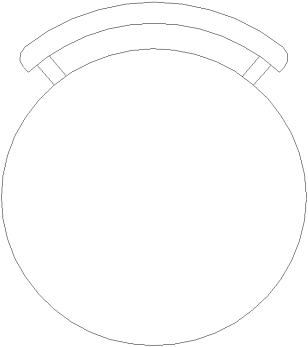

利用“直线”“圆”和“圆弧”命令绘制如图3-18所示的靠背椅。
图3-18 靠背椅
思路点拨
源文件:源文件\第3章\靠背椅.dwg
(1)利用“圆”命令绘制座板。
(2)利用“圆弧”命令绘制靠背。
(3)利用“直线”命令绘制连接板。
命令行:DONUT(快捷命令:DO)。
菜单栏:选择菜单栏中的“绘图”→“圆环”命令。
功能区:单击“默认”选项卡“绘图”面板中的“圆环”按钮
。

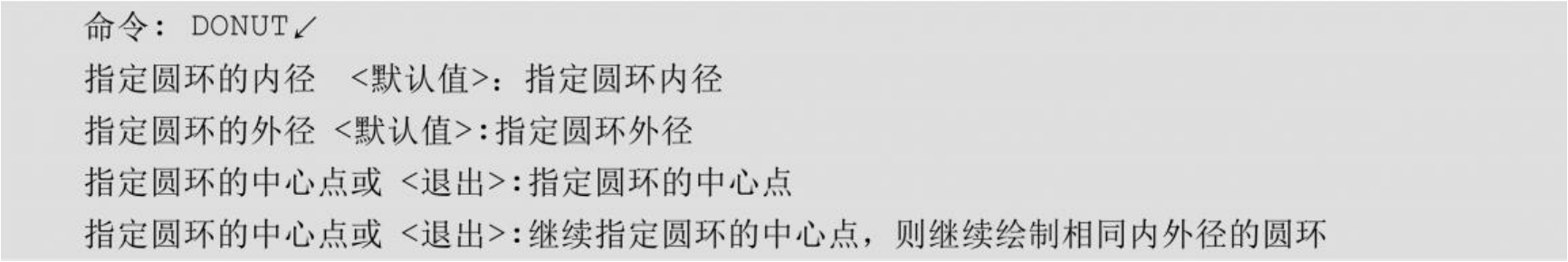

命令行提示与操作如下。
按<Enter>、<space>键或右击,结束命令,如图3-19(a)所示。
(1)若指定内径为零,则画出实心填充圆,如图3-19(b)所示。

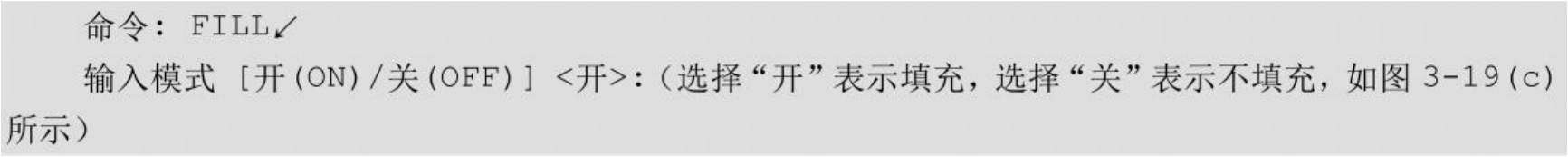

(2)用命令FILL可以控制圆环是否填充,具体方法如下。

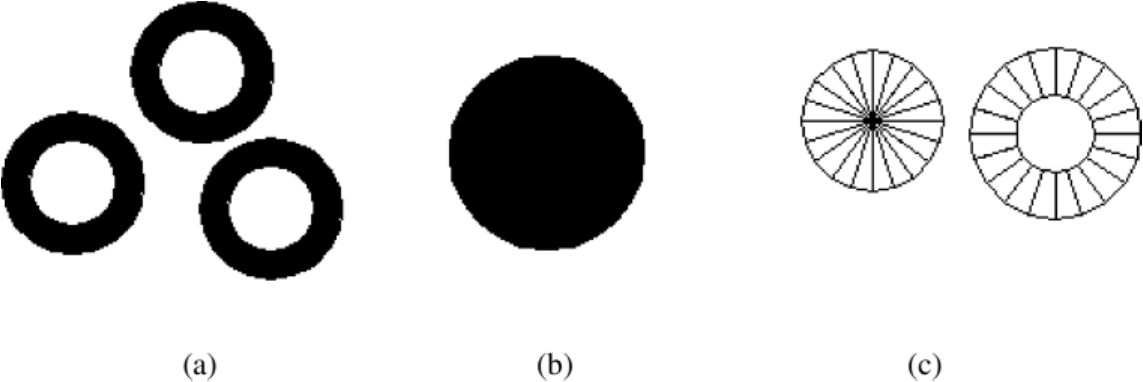

图3-19 绘制圆环
命令行:ELLIPSE(快捷命令:EL)。菜单栏:选择菜单栏中的“绘图”→“椭圆”→“圆弧”命令。
工具栏:单击“绘图”工具栏中的“椭圆”按钮
或“椭圆弧”按钮
。
功能区:单击
“默认”选项卡
“绘图”面板中的
“椭圆”下拉菜单(如图3-20所示)。

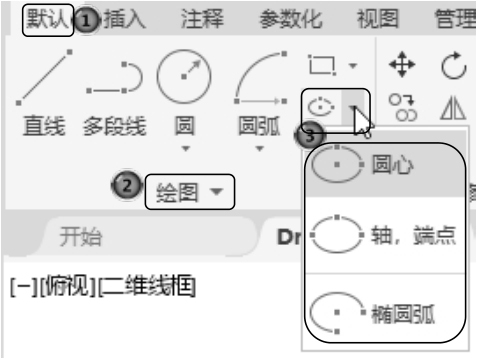

图3-20 “椭圆”下拉菜单

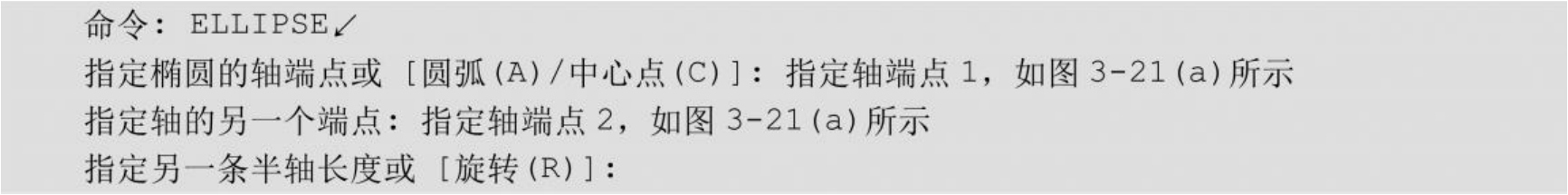

命令行提示与操作如下。
选项含义如表3-3所示。

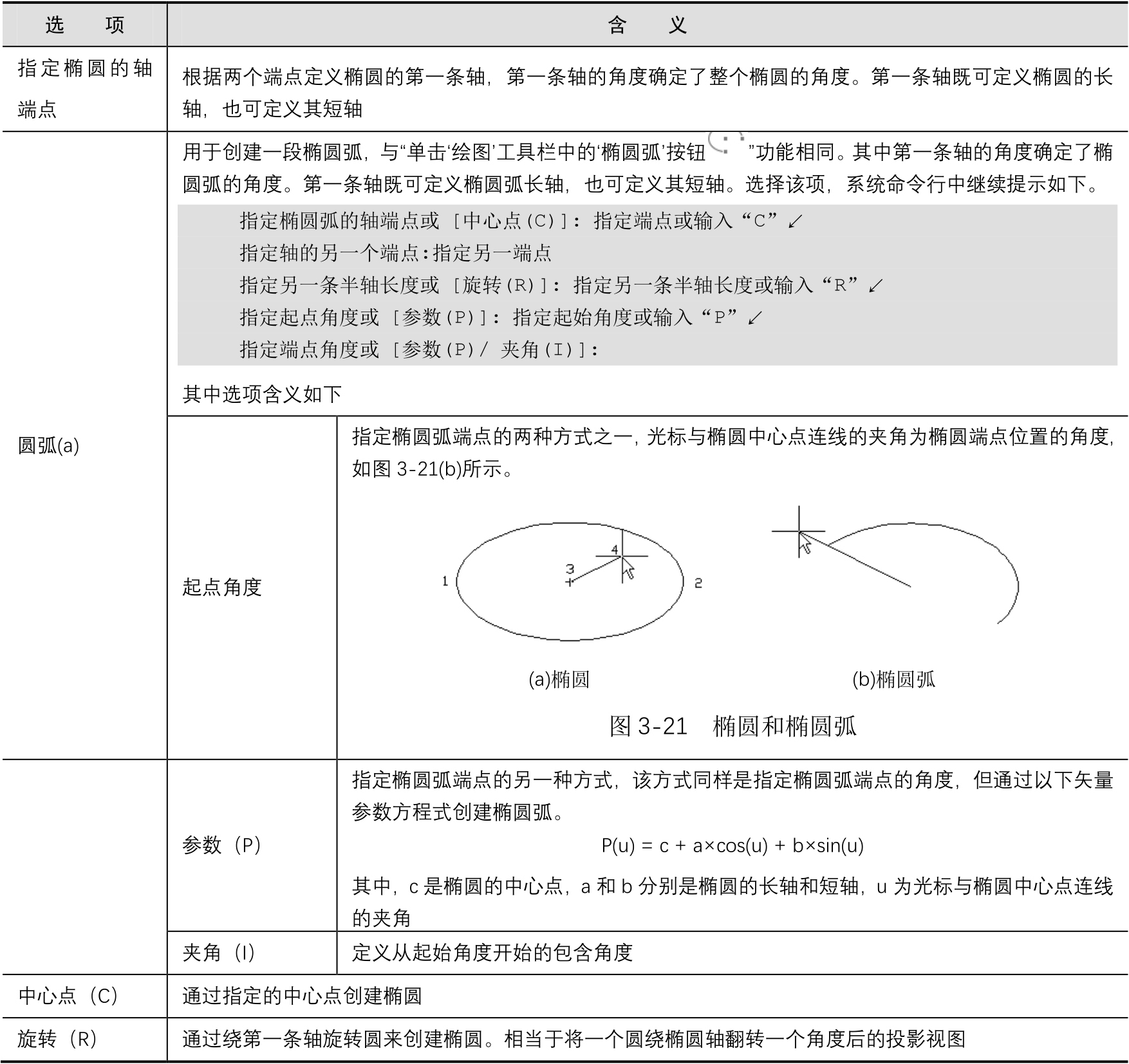

表3-3 “椭圆与椭圆弧”命令选项含义
注意:椭圆命令生成的椭圆是以多段线还是以椭圆为实体,是由系统变量PELLIPSE决定的,当其为1时,生成的椭圆就是以多段线形式存在。

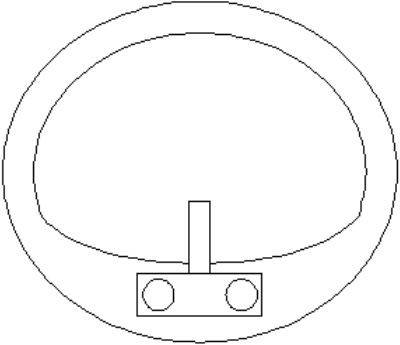

绘制如图3-22所示的一个浴室洗脸盆。
图3-22 浴室洗脸盆
绘制步骤
(1)单击“默认”选项卡“绘图”面板中的“直线”按钮
,绘制水龙头图形,结果如图3-23所示。
(2)单击“默认”选项卡“绘图”面板中的“圆”按钮
,绘制两个水龙头旋钮,结果如图3-24所示。
图3-23 绘制水龙头
图3-24 绘制旋钮
(3)单击“默认”选项卡“绘图”面板中的“椭圆”按钮

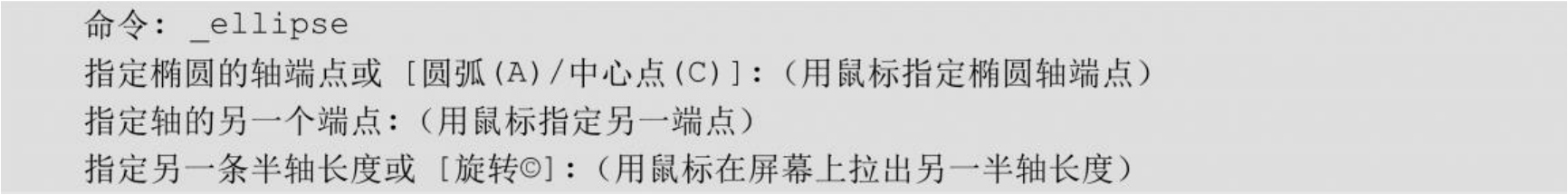

,绘制脸盆外沿,命令行提示与操作如下。

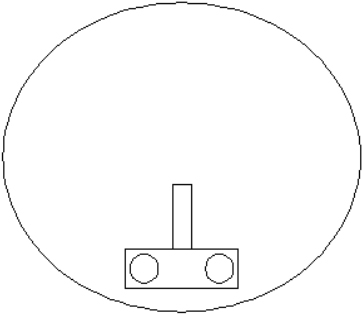

结果如图3-25所示。
(4)单击“默认”选项卡“绘图”面板中的“椭圆弧”按钮

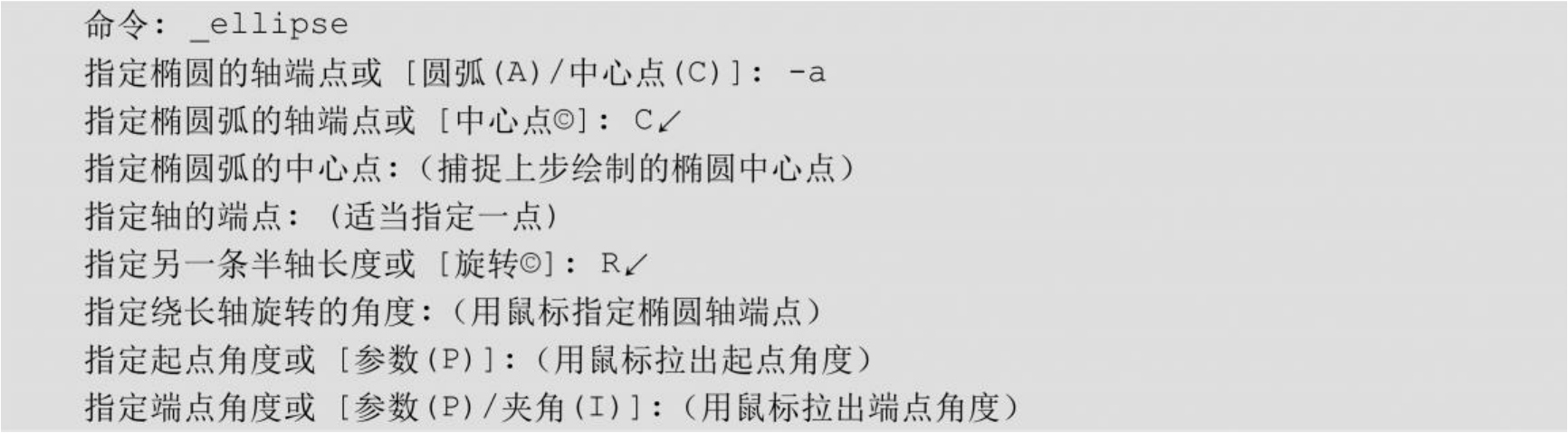

,绘制脸盆部分内沿,命令行提示与操作如下。
结果如图3-26所示。
(5)单击“默认”选项卡“绘图”面板中的“圆弧”按钮
,绘制脸盆内沿其他部分,结果如图3-22所示。
图3-25 绘制脸盆外沿
图3-26 绘制脸盆部分内沿
(6)单击“快速访问”工具栏中的“保存”按钮
,保存图形。命令行中的提示与操作如下。
动手练一练——绘制马桶

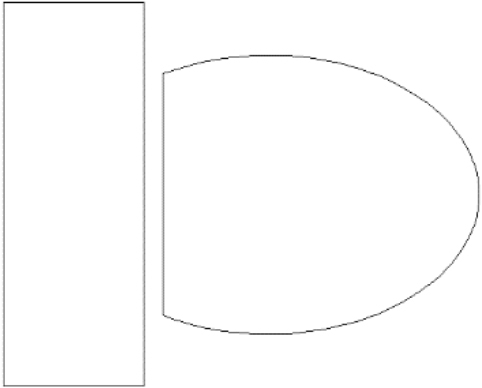

利用“直线”和“椭圆弧”命令绘制如图3-27所示的马桶。
图3-27 马桶
思路点拨
源文件:源文件\第3章\马桶.dwg
(1)利用“椭圆弧”命令绘制马桶外沿。
(2)利用“直线”命令绘制马桶后沿和水箱。
