使用AutoCAD设计中心可以很容易组织设计内容，并把它们拖动到自己的图形中。可以使用AutoCAD设计中心窗口的内容显示框，来观察用AutoCAD设计中心资源管理器浏览资源的细目，如图2-51所示。在该图中，左侧方框为AutoCAD设计中心的资源管理器，右侧方框为AutoCAD设计中心的内容显示区。其中上面窗口为文件显示框，中间窗口为图形预览显示框，下面窗口为说明文本显示框。

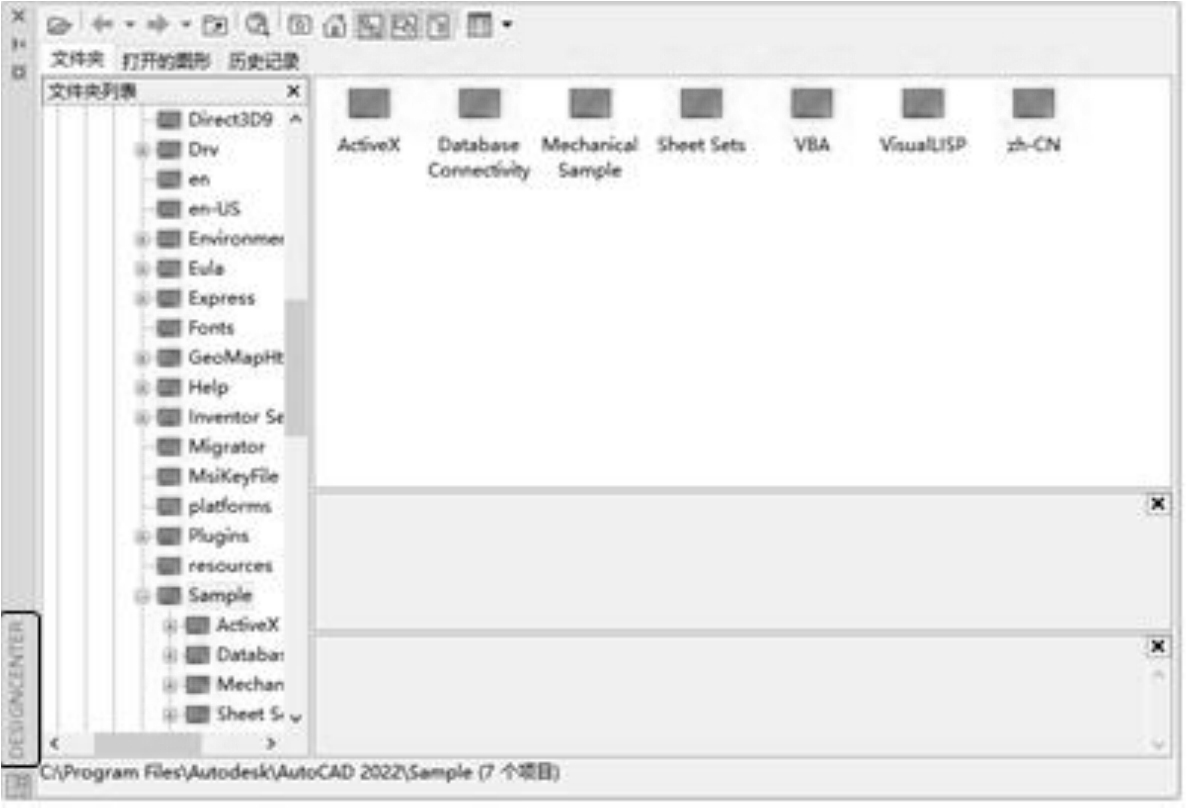

图2-51 AutoCAD设计中心的资源管理器和内容显示区
执行方式如下。
命令行：ADCENTER（快捷命令：ADC）。
菜单栏：选择菜单栏中的“工具”→“选项板”→“设计中心”命令。
工具栏：单击“标准”工具栏中的“设计中心”按钮
。
快捷键：按<Ctrl>＋<2>键。
功能区：单击“视图”选项卡“选项板”面板中的“设计中心”按钮
。
执行上述命令后，系统打开“设计中心”选项板。第一次启动设计中心时，默认打开的选项卡为“文件夹”选项卡。内容显示区采用大图标显示，左边的资源管理器采用树状显示方式显示系统的树形结构，浏览资源的同时，在内容显示区显示所浏览资源的有关细目或内容，如图2-51所示。
可以利用鼠标拖动边框的方法来改变AutoCAD设计中心资源管理器和内容显示区以及AutoCAD绘图区的大小，但内容显示区的最小尺寸应能显示两列大图标。
如果要改变AutoCAD设计中心的位置，可以按住鼠标左键并拖动它，松开鼠标左键后，AutoCAD设计中心便处于当前位置，到新位置后，仍可用鼠标改变各窗口的大小。也可以通过设计中心边框左上方的“自动隐藏”按钮
来自动隐藏设计中心。
在利用AutoCAD绘制图形时，可以将图块插入图形当中。将一个图块插入图形中时，块定义就被复制到图形数据库当中。在一个图块被插入图形之后，如果原来的图块被修改，则插入图形当中的图块也随之改变。
当其他命令正在执行时，不能插入图块到图形当中。例如，如果在插入块时，提示行提示正在执行一个命令，此时光标变成一个带斜线的圆，提示操作无效。另外，一次只能插入一个图块。AutoCAD设计中心提供了插入图块的两种方法：“利用鼠标指定比例和旋转方式”和“精确指定坐标、比例和旋转角度方式”。
系统根据光标拉出的线段长度、角度确定比例与旋转角度，插入图块的步骤如下。
（1）从文件夹列表或查找结果列表中选择要插入的图块，按住鼠标左键，将其拖动到打开的图形中。松开鼠标左键，此时选择的对象被插入当前被打开的图形当中。利用当前设置的捕捉方式，可以将对象插入任何存在的图形当中。
（2）在绘图区单击指定一点作为插入点，移动鼠标，光标位置点与插入点之间距离为缩放比例，单击确定比例。采用同样的方法移动鼠标，光标指定位置和插入点的连线与水平线的夹角为旋转角度。被选择的对象就根据光标指定的比例和角度插入图形当中。
利用该方法可以设置插入图块的参数，插入图块的步骤如下。
（1）从文件夹列表或查找结果列表框中选择要插入的对象，拖动对象到打开的图形中。
（2）选中图块并右击，可以选择快捷菜单中的“缩放”“旋转”等命令，如图2-52所示。

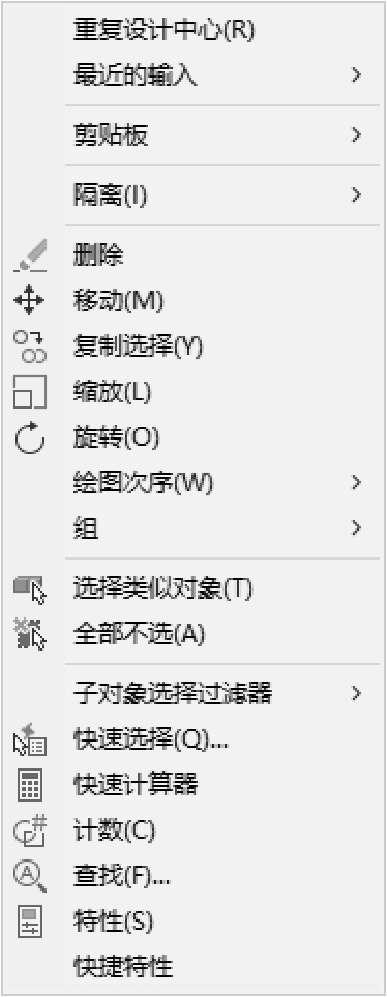

图2-52 快捷菜单
（3）在相应的命令行提示下输入比例和旋转角度等数值。被选择的对象根据指定的参数插入图形当中。
利用AutoCAD设计中心可以浏览和装载需要复制的图块，然后将图块复制到剪贴板中，再利用剪贴板将图块粘贴到图形当中，具体方法如下。
（1）在“设计中心”选项板选择需要复制的图块，右击，选择快捷菜单中的“复制”命令。
（2）将图块复制到剪贴板上，然后通过“粘贴”命令粘贴到当前图形中。
利用AutoCAD设计中心可以将任何一个图形的图层复制到其他图形。如果已经绘制了一个包括设计所需的所有图层的图形，在绘制新图形的时候，可以新建一个图形，并通过AutoCAD设计中心将已有的图层复制到新的图形中，这样可以节省时间，并保证图形间的一致性。现对图形之间复制图层的两种方法介绍如下。
（1）拖动图层到已打开的图形。确认要复制图层的目标图形文件被打开，并且是当前的图形文件。在“设计中心”选项板中选择要复制的一个或多个图层，按住鼠标左键拖动图层到打开的图形文件，松开鼠标后，被选择的图层即被复制到打开的图形当中。
（2）复制或粘贴图层到打开的图形。确认要复制图层的图形文件被打开，并且是当前的图形文件。在“设计中心”选项板中选择要复制的一个或多个图层，右击，选择快捷菜单中的“复制”命令。如果要粘贴图层，确认粘贴的目标图形文件被打开，并为当前文件。
