2.2　设置绘图环境

绘制一幅图形时，需要设置一些基本参数，如图形单位、图幅界限等，这里进行简要的介绍。

2.2.1　设置图形单位

在AutoCAD 2022中对于任何图形而言，总有其大小、精度和所采用的单位，屏幕上显示的仅为屏幕单位，但屏幕单位应该对应一个真实的单位，不同的单位其显示格式也不同。

1．执行方式

命令行：DDUNITS（或UNITS，快捷命令：UN）。

菜单栏：选择菜单栏中的“格式”→“单位”命令。

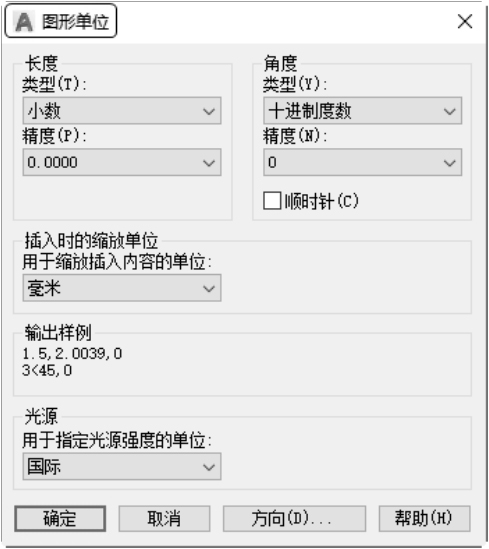

执行上述命令后，系统打开“图形单位”对话框，如图2-19所示，该对话框用于定义单位和角度格式。

2．选项说明

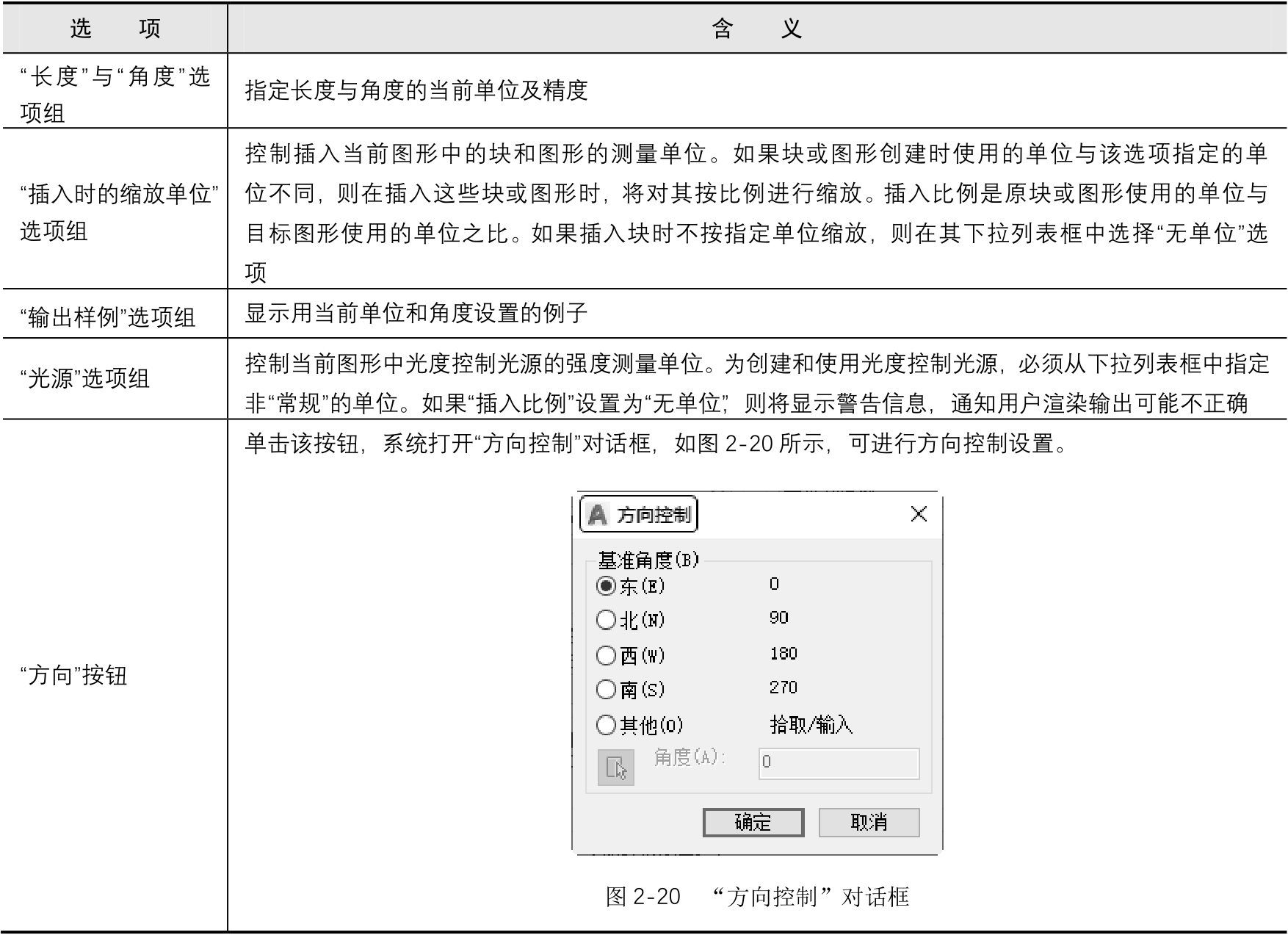

选项的含义如表2-1所示。

2.2.2　设置图形界限

绘图界限用于标明用户的工作区域和图纸的边界，为了便于用户准确地绘制和输出图形，避免绘制的图形超出某个范围，就可以使用CAD的绘图界限功能。

1．执行方式

命令行：LIMITS。

菜单栏：选择菜单栏中的“格式”→“图形界限”命令。

2．操作步骤

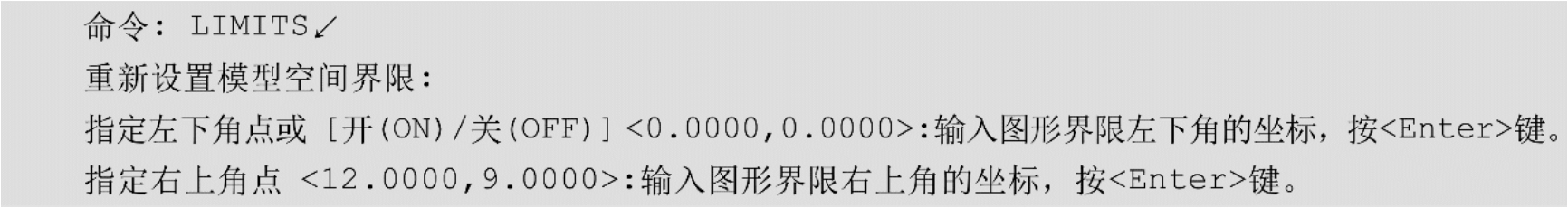

命令行提示与操作如下。

3．选项说明

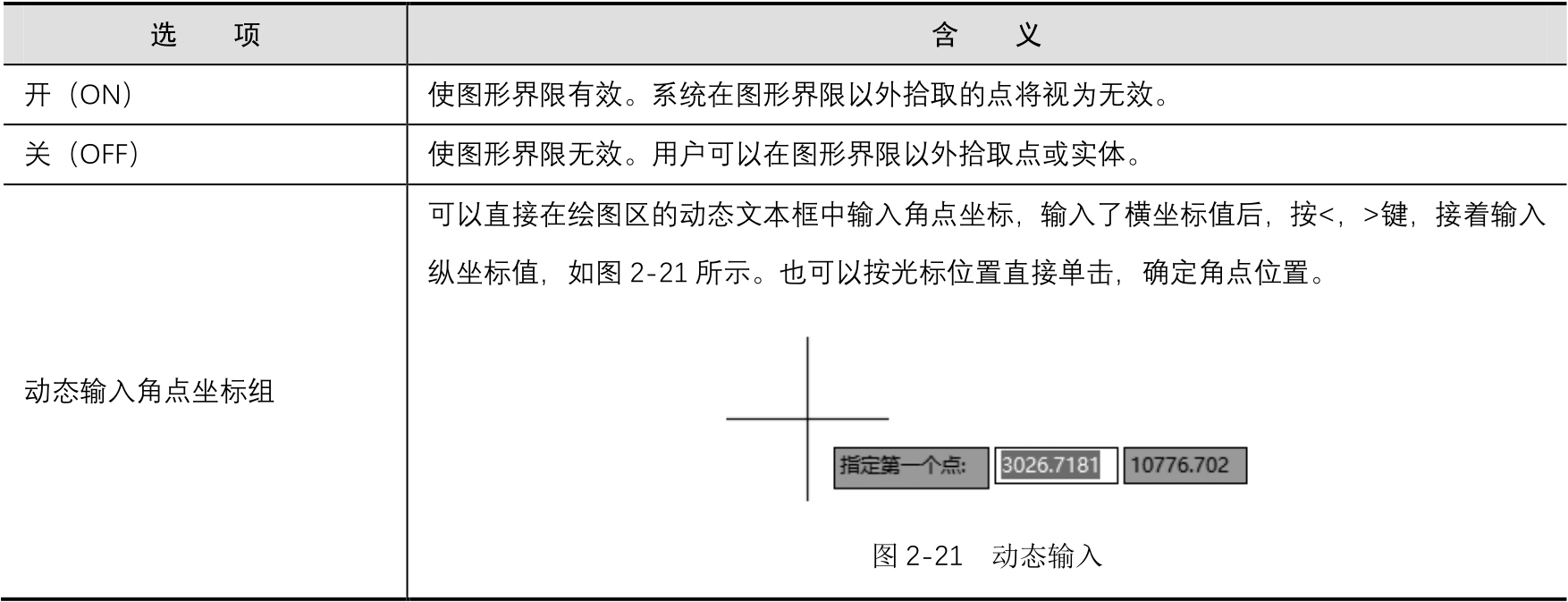

选项的含义如表2-2所示。
