建筑设计图纸是交流设计思想、传达设计意图的技术文件。尽管AutoCAD功能强大，但它毕竟不是专门为建筑设计定制的软件，一方面需要在用户的正确操作下才能实现其绘图功能，另一方面需要用户在遵循统一制图规范，在正确的制图理论及方法的指导下来操作，才能生成合格的图纸。可见，即使在当今大量采用计算机绘图的形势下，仍然有必要掌握基本绘图知识。基于此，笔者在本节将必备的制图知识做简单介绍，已掌握该部分内容的读者可跳过不阅。
建筑图纸是建筑设计人员用来表达设计思想、传达设计意图的技术文件，是方案投标、技术交流和建筑施工的要件。建筑制图是根据正确的制图理论及方法，按照国家统一的建筑制图规范将设计思想和技术特征清晰、准确地表现出来。建筑图纸包括方案图、初设图、施工图等类型。国家标准《房屋建筑制图统一标准》（GB/T 50001-2010）、《总图制图标准》（GB/T 50103-2010）、《建筑制图标准》（GB/T 50104-2010）是建筑专业手工制图和计算机制图的依据。
建筑制图有手工制图和计算机制图两种方式。手工制图又分为徒手绘制和工具绘制两种。
手工制图应该是建筑师必须掌握的技能，也是学习AutoCAD软件或其他绘图软件的基础。手工制图体现出一种绘图素养，直接影响计算机图面的质量，而其中的徒手绘图，则往往是建筑师职场上的闪光点和敲门砖，不可偏废。采用手工绘图的方式可以绘制全部的图纸文件，但是需要花费大量的精力和时间。计算机制图是指操作计算机绘图软件画出所需图形，并形成相应的图形电子文件，可以进一步通过绘图仪或打印机将图形文件输出，形成具体图纸的过程。它快速、便捷，便于文档存储，便于图纸的重复利用，可以大大提高设计效率。目前手绘主要用在方案设计的前期，而后期成品方案图及初设图、施工图都采用计算机绘制完成。
总之，这两种技能同等重要，不可偏废。在本书中，我们重点讲解应用AutoCAD 2022绘制建筑图的方法和技巧，对于手绘不做具体介绍。读者若需要加强此项技能，可以参看其他有关书籍。
建筑制图的程序是与建筑设计的程序相对应的。从整个设计过程来看，按照设计方案图、初设图、施工图的顺序来进行。后面阶段的图纸在前一阶段的基础上做深化、修改和完善。就每个阶段来看，一般遵循平面、立面、剖面、详图的过程来绘制。至于每种图样的制图程序，将在后面章节结合AutoCAD操作来讲解。

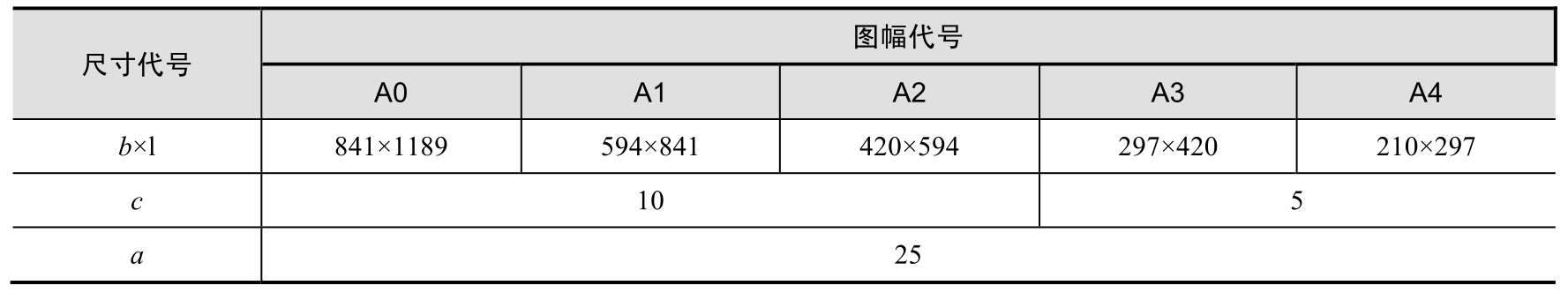

图幅即图面的大小，分为横式和立式两种。根据国家标准的规定，按图面的长和宽的大小确定图幅的等级。建筑常用的图幅有A0（也称0号图幅，其余类推）、A1、A2、A3及A4，每种图幅的长宽尺寸见表1-1，表中的尺寸代号意义如图1-11和图1-12所示。
表1-1 图幅标准（mm）
图1-11 A0-A3图幅格式

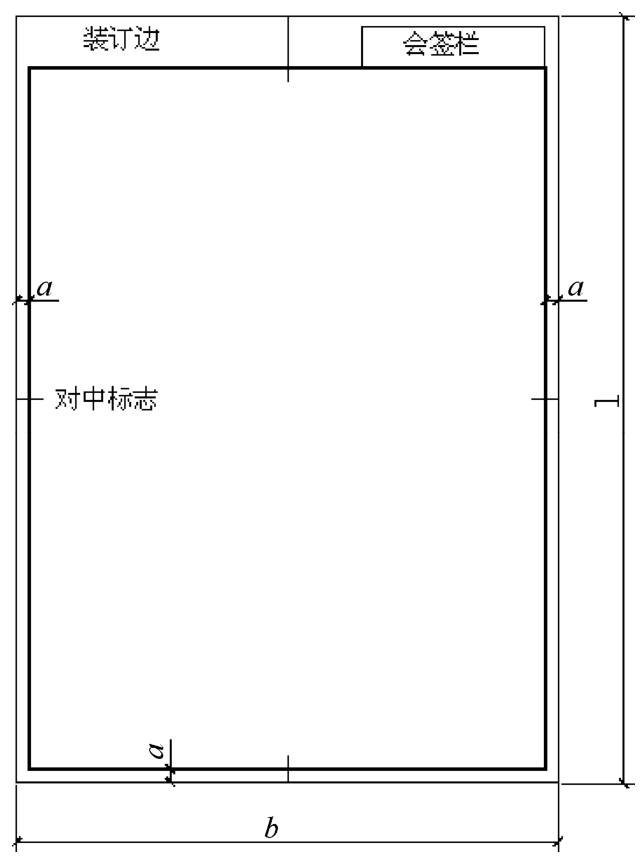

图1-12 A4立式图幅格式

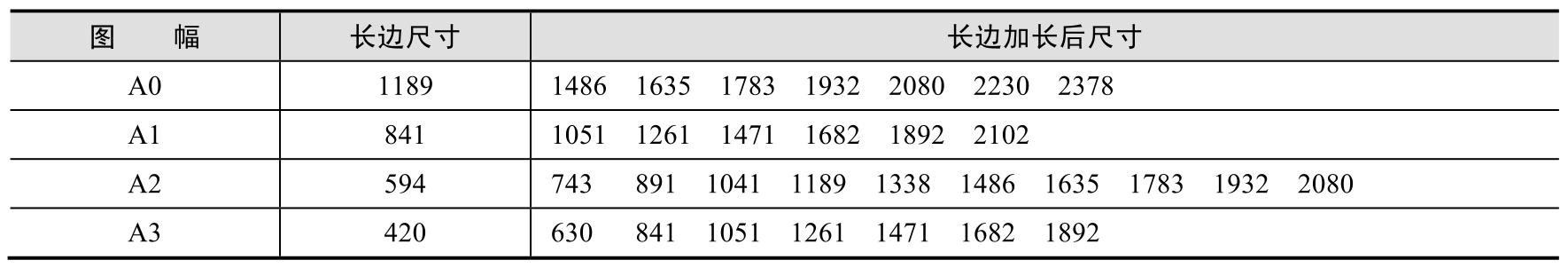

A0～A3图纸可以在长边加长，但短边一般不应加长，加长尺寸如表1-2所示。如有特殊需要，可采用 b ×l=841mm×891mm或1189mm×1261mm的幅面。
表1-2 图纸长边加长尺寸（mm）
标题栏包括设计单位名称、工程名称区、签字区、图名区，以及图号区等内容。一般图标格式如图1-13所示，如今不少设计单位采用自己个性化的图标格式，但是仍必须包括这几项内容。
会签栏是为各工种负责人审核后签名用的表格，它包括专业、姓名、日期等内容，如图1-14所示。对于不需要会签的图纸，可以不设此栏。
图1-13 标题栏格式
图1-14 会签栏格式
此外，需要微缩复制的图纸，其一个边上应附有一段准确米制尺度，四个边上均附有对中标志。米制尺度的总长应为100mm，分格应为10mm。对中标志应画在图纸各边长的中点处，线宽应为0.35mm，伸入框内应为5mm。

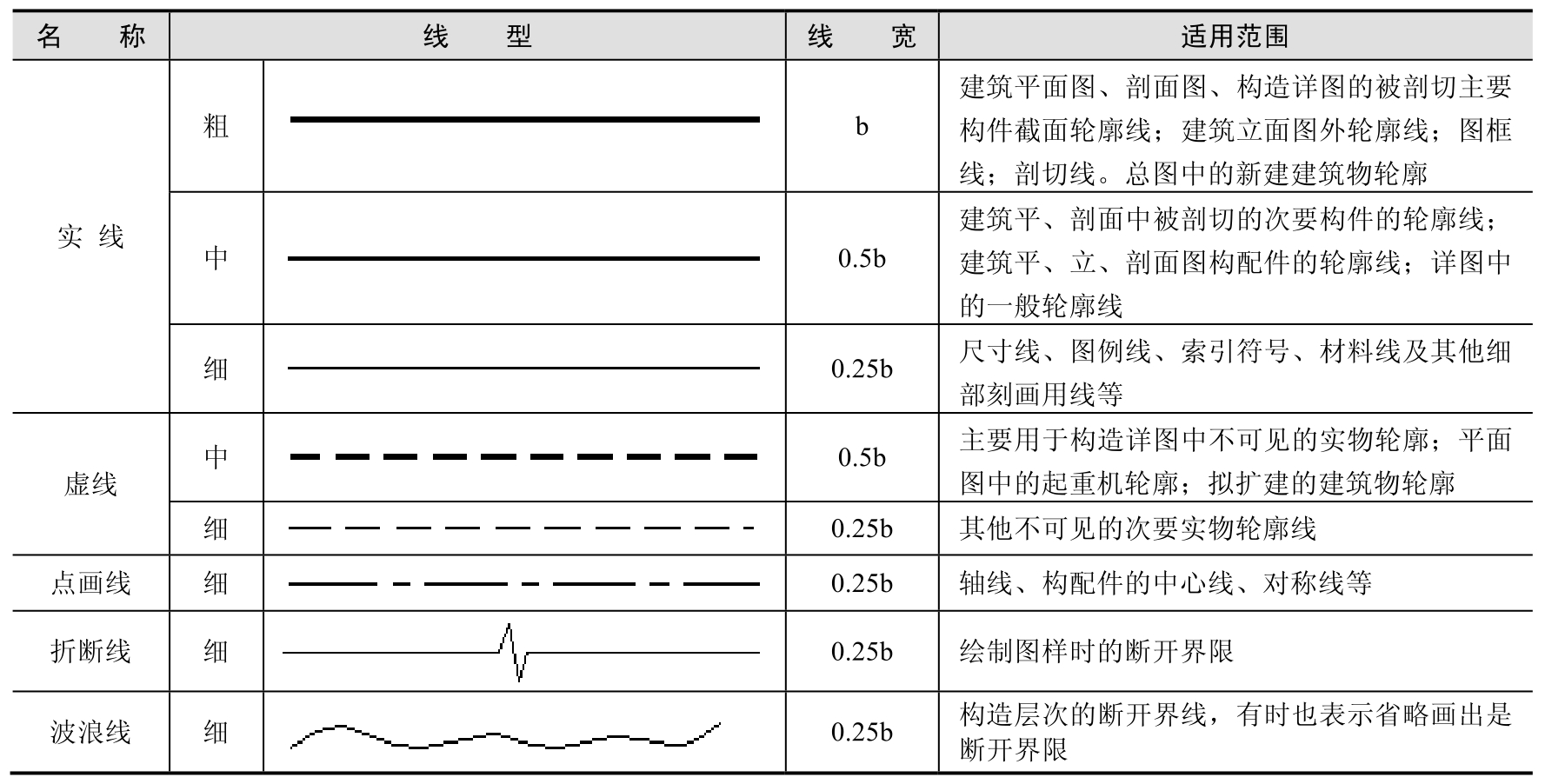

建筑图纸主要由各种线条构成，不同的线型表示不同的对象和不同的部位，代表着不同的含义。为了使图面能够清晰、准确、美观地表达设计思想，工程实践中采用了一套常用的线型，并规定了它们的使用范围，其统计如表1-3所示。
图线宽度b，宜从下列线宽中选取：2.0、1.4、1.0、0.7、0.5、0.35mm。不同的 b 值，产生不同的线宽组。在同一张图纸内，各不同线宽组中的细线，可以统一采用较细的线宽组中的细线。对于需要微缩的图纸，线宽不宜≤0.18mm。
表1-3 常用线型统计表
尺寸标注的一般原则有以下几点。
（1）尺寸标注应力求准确、清晰、美观大方。同一张图纸中，标注风格应保持一致。

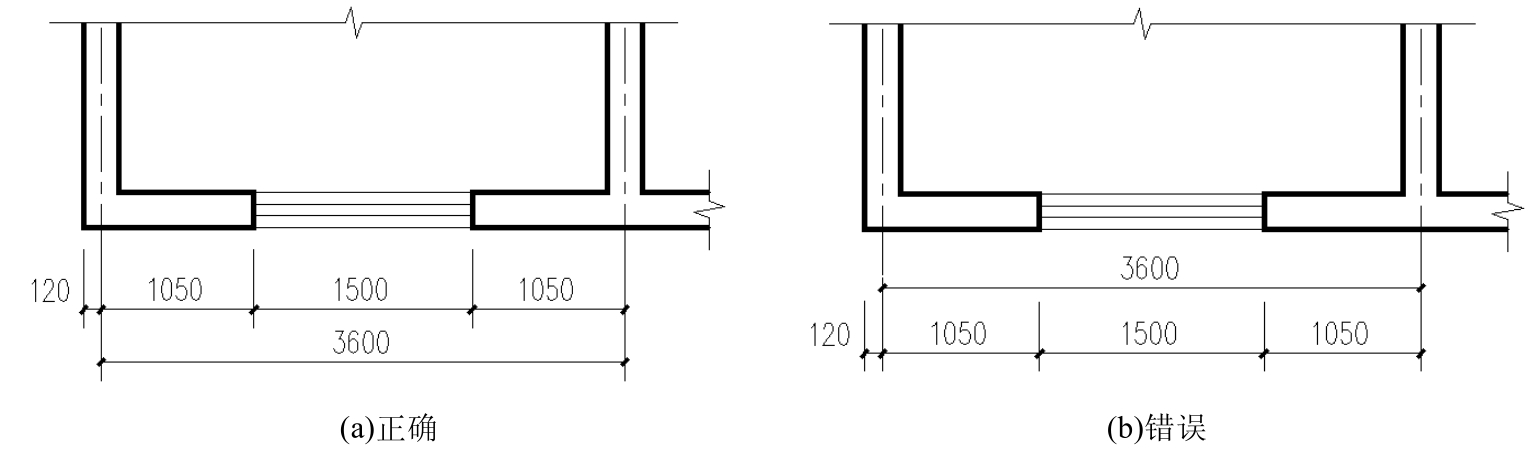

（2）尺寸线应尽量标注在图样轮廓线以外，从内到外依次标注从小到大的尺寸，不能将大尺寸标在内，而小尺寸标在外，如图1-15所示。
图1-15 尺寸标注正误对比
（3）最内一道尺寸线与图样轮廓线之间的距离不应小于10mm，两道尺寸线之间的距离一般为7～10mm。
（4）尺寸界线朝向图样的端头距图样轮廓的距离应≥2mm，不宜直接与之相连。
（5）在图线拥挤的地方，应合理安排尺寸线的位置，但不宜与图线、文字及符号相交；可以考虑将轮廓线用作尺寸界线，但不能作为尺寸线。

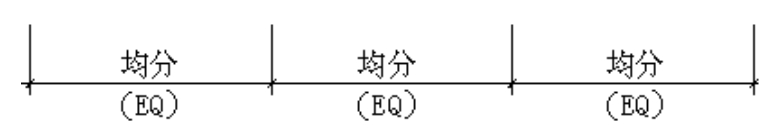

（6）室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可在总尺寸的控制下，定位尺寸不用数值而用“均分”或“EQ”字样表示，如图1-16所示。
图1-16 均分尺寸
在一幅完整的图纸中用图线方式表现得不充分和无法用图线表示的地方，就需要进行文字说明，例如，设计说明、材料名称、构配件名称、构造做法、统计表及图名等。文字说明是图纸内容的重要组成部分，制图规范对文字标注中的字体、字的大小、字体字号搭配等方面做了一些具体规定。
（1）一般原则：字体端正，排列整齐，清晰准确，美观大方，避免过于个性化的文字标注。
（2）字体：一般标注推荐采用仿宋字，大标题、图册封面、地形图等的汉字，也可书写成其他字体，但应易于辨认。
字型示例如下。
仿宋：
黑体：
楷体：
字母、数字及符号：0123456789abcdefghijk%＠或
0123456789abcdefghijk%@
（3）字的大小：标注的文字高度要适中。同一类型的文字采用同一大小的字。较大的字用于较概括性的说明内容，较小的字用于较细致的说明内容。文字的字高，应从如下系列中选用：3.5、5、7、10、14、20mm。如需书写更大的字，其高度应按
的比值递增。注意字体及大小搭配的层次感。
（1）详图索引符号及详图符号。

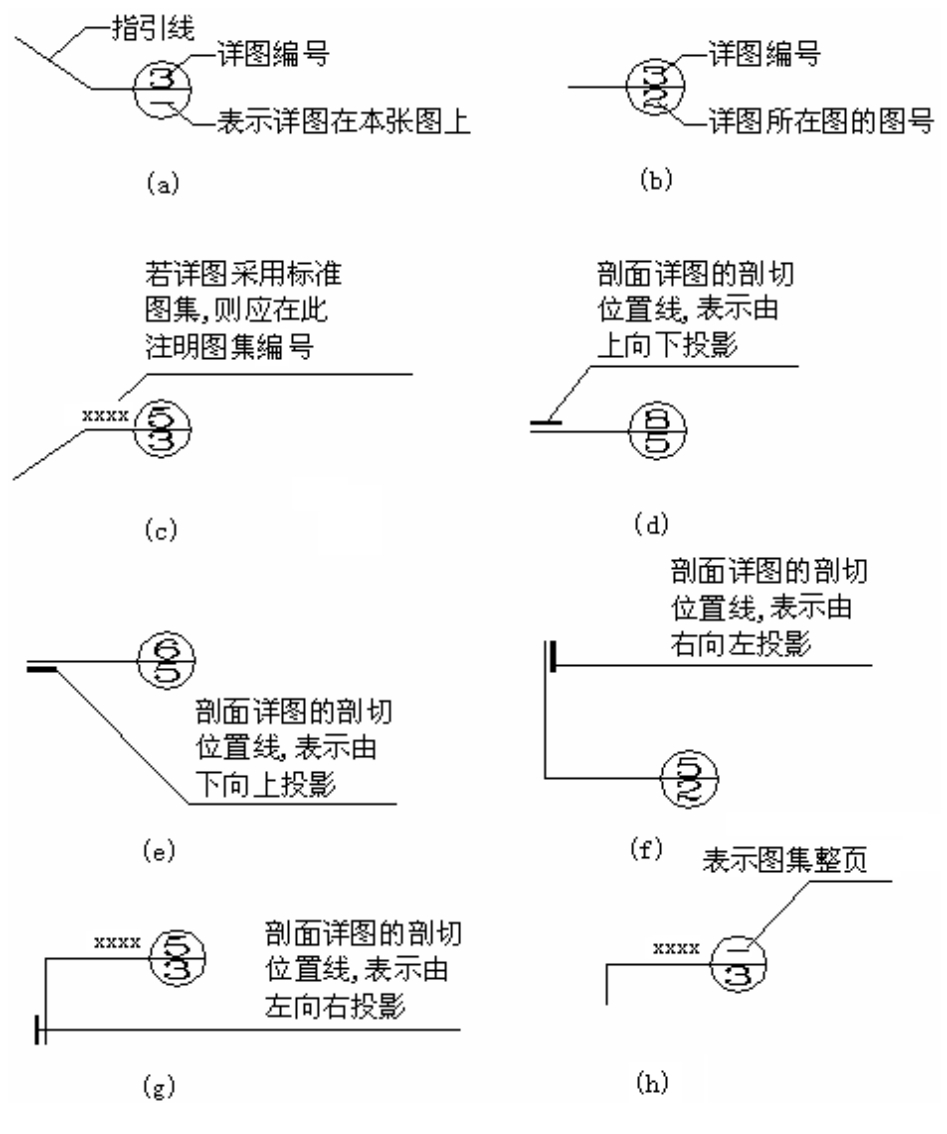

平、立、剖面图中，在需要另设详图表示的部位，标注一个索引符号，以表明该详图的位置，这个索引符号即详图索引符号。详图索引符号采用细实线绘制，圆圈直径为10mm。如图1-17所示，图中（d）、（e）、（f）、（g）用于索引剖面详图，当详图就在本张图纸时，采用（a），详图不在本张图纸时，采用（b）、（c）、（d）、（e）、（f）、（g）的形式。
详图符号即详图的编号，用粗实线绘制，圆圈直径为14mm，如图1-18所示。
（2）引出线。
由图样引出一条或多条线段指向文字说明，该线段就是引出线。引出线与水平方向的夹角一般采用0°、30°、45°、60°、90°，常见的引出线形式如图1-19所示。图中（a）、（b）、（c）、（d）为普通引出线，（e）、（f）、（g）、（h）为多层构造引出线。使用多层构造引出线时，应注意构造分层的顺序应与文字说明的分层顺序一致。文字说明可以放在引出线的端头，如图1-19（a）～（h）所示，也可放在引出线水平段之上，如图1-19（i）所示。
图1-17 详图索引符号
图1-18 详图符号
图1-19 引出线形式
图1-19 引出线形式（续）
（3）内视符号。

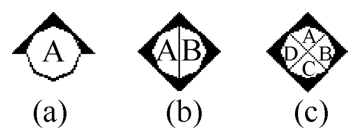

内视符号标注在平面图中，用于表示室内立面图的位置及编号，建立平面图和室内立面图之间的联系。内视符号的形式如图1-20所示。图中立面图编号可用英文字母或阿拉伯数字表示，黑色的箭头指向表示的立面方向；图1-20（a）中为单向内视符号，图1-20（b）为双向内视符号，图1-20（c）为四向内视符号，A、B、C、D顺时针标注。
图1-20 内视符号
其他符号图例统计如表1-4和表1-5所示。

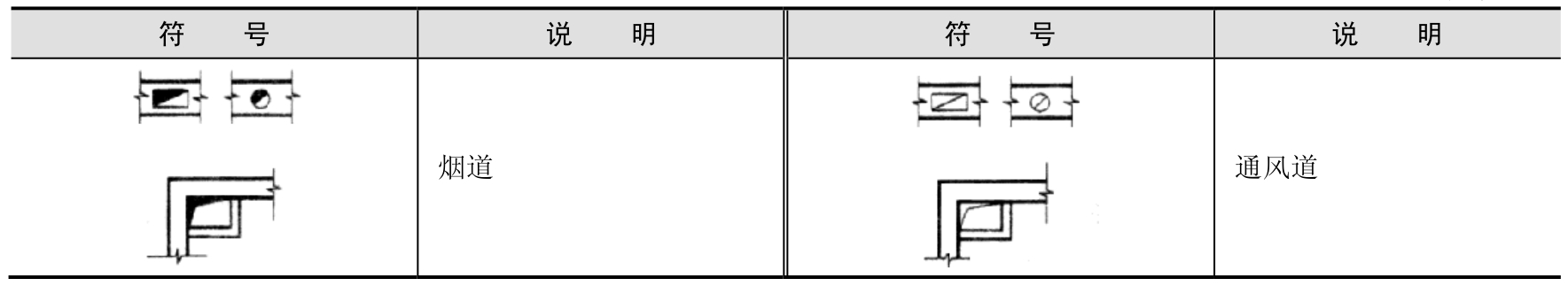

表1-4 建筑常用符号图例
续表

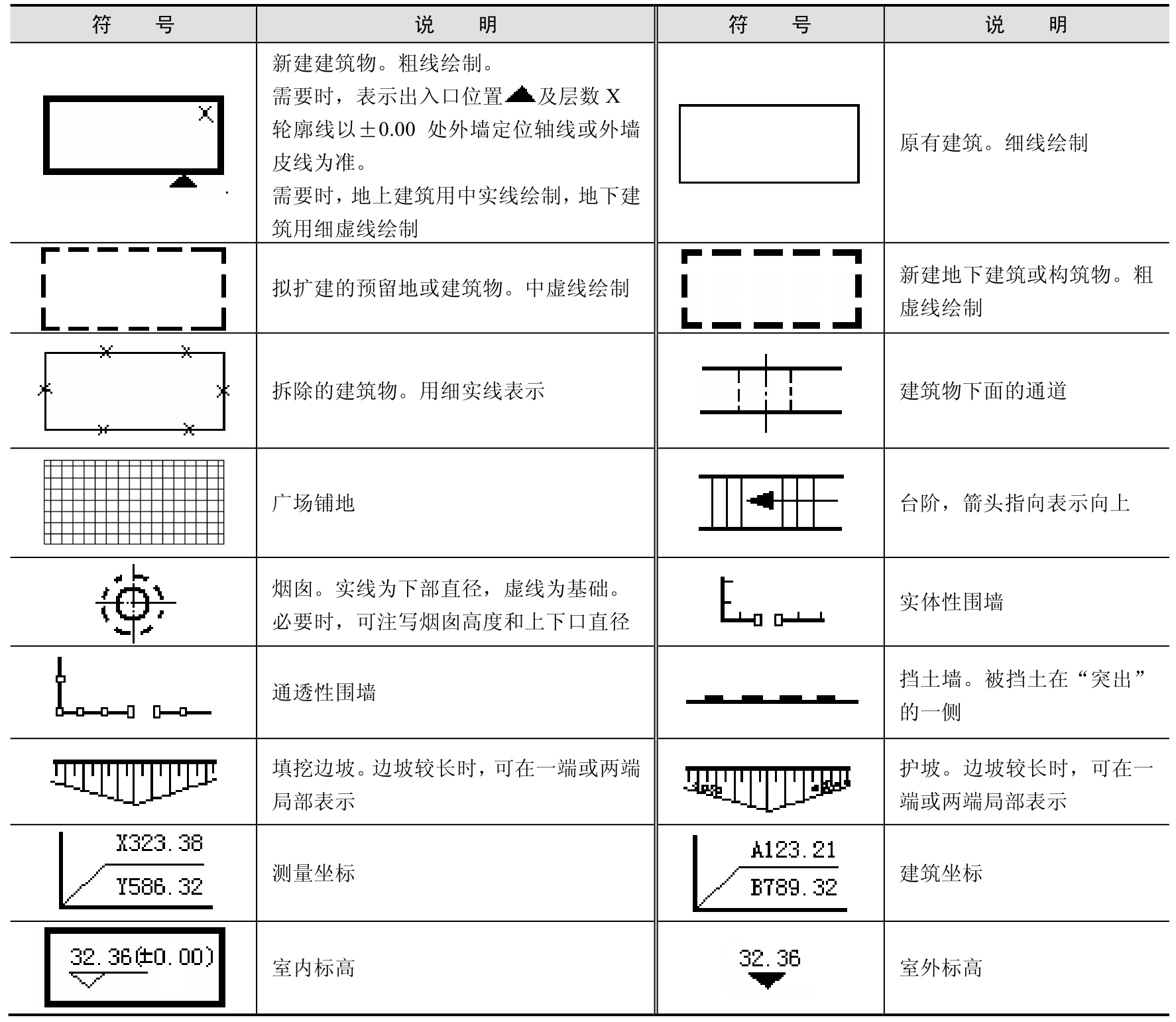

表1-5 总图常用图例

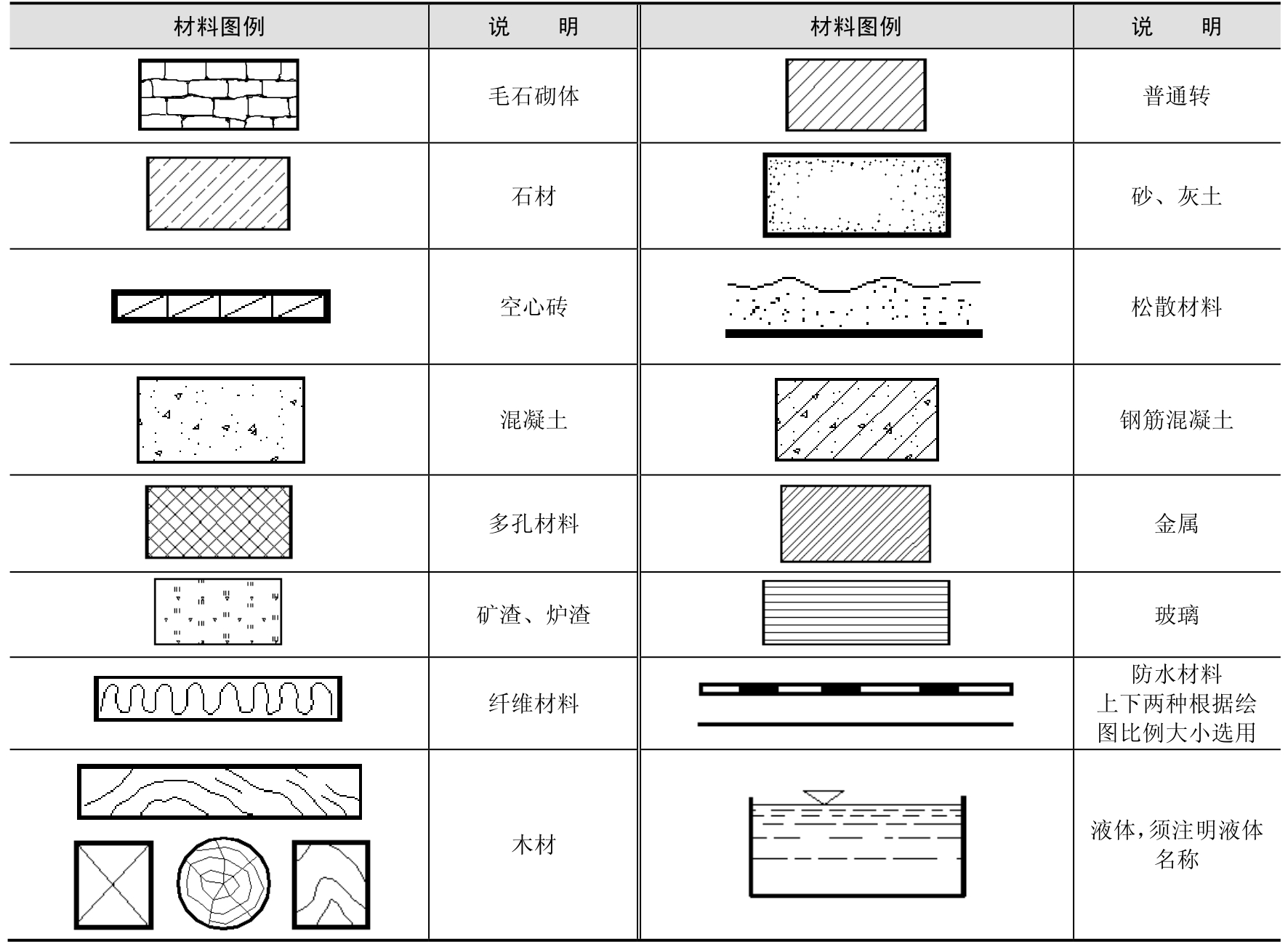

建筑图中经常应用材料图例来表示材料，在无法用图例表示的地方，也采用文字说明。为了方便读者，我们将常用的图例汇集如表1-6所示。
表1-6 常用材料图例

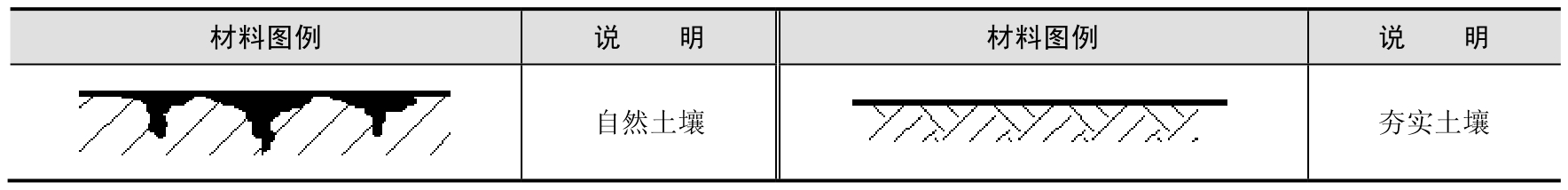

续表
下面列出常用绘图比例，读者根据实际情况灵活使用。
（1）总图：1:500，1:1000，1:2000。
（2）平面图：1:50，1:100，1:150，1:200，1:300。
（3）立面图：1:50，1:100，1:150，1:200，1:300。
（4）剖面图：1:50，1:100，1:150，1:200，1:300。
（5）局部放大图：1:10，1:20，1:25，1:30，1:50。
（6）配件及构造详图：1:1，1:2，1:5，1:10，1:15，1:20，1:25，1:30，1:50。
建筑制图的内容包括总图、平面图、立面图、剖面图、构造详图和透视图、设计说明、图纸封面、图纸目录等。
图纸编排顺序一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等。对于建筑专业，一般顺序为目录、施工图设计说明、附表（装修做法表、门窗表等）、平面图、立面图、剖面图、详图等。
