在AutoCAD中使用的样条曲线为非一致有理B样条（NURBS）曲线，使用NURBS曲线能够在控制点之间产生一条光滑的曲线，如图3-60所示。样条曲线可用于绘制形状不规则的图形，如为地理信息系统（GIS）或汽车设计绘制轮廓线。

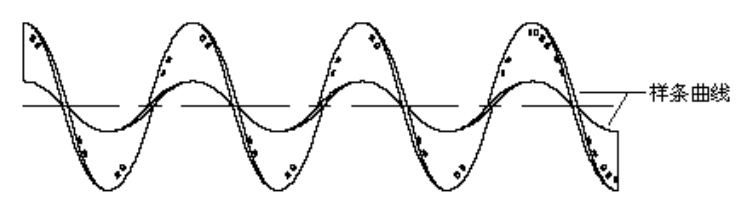

图3-60 样条曲线
命令行：SPLINE（快捷命令：SPL）。
菜单栏：选择菜单栏中的“绘图”→“样条曲线”命令。
工具栏：单击“绘图”工具栏中的“样条曲线”按钮
。
功能区：单击“默认”选项卡“绘图”面板中的“样条曲线拟合”按钮
或“样条曲线控制点”按钮
。

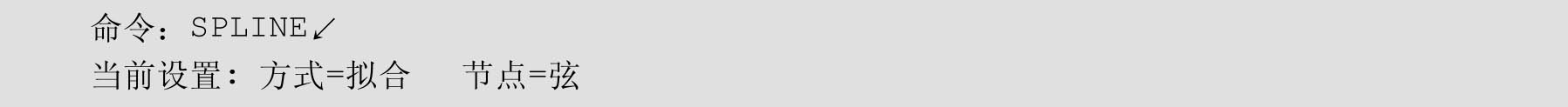

命令行提示与操作如下。

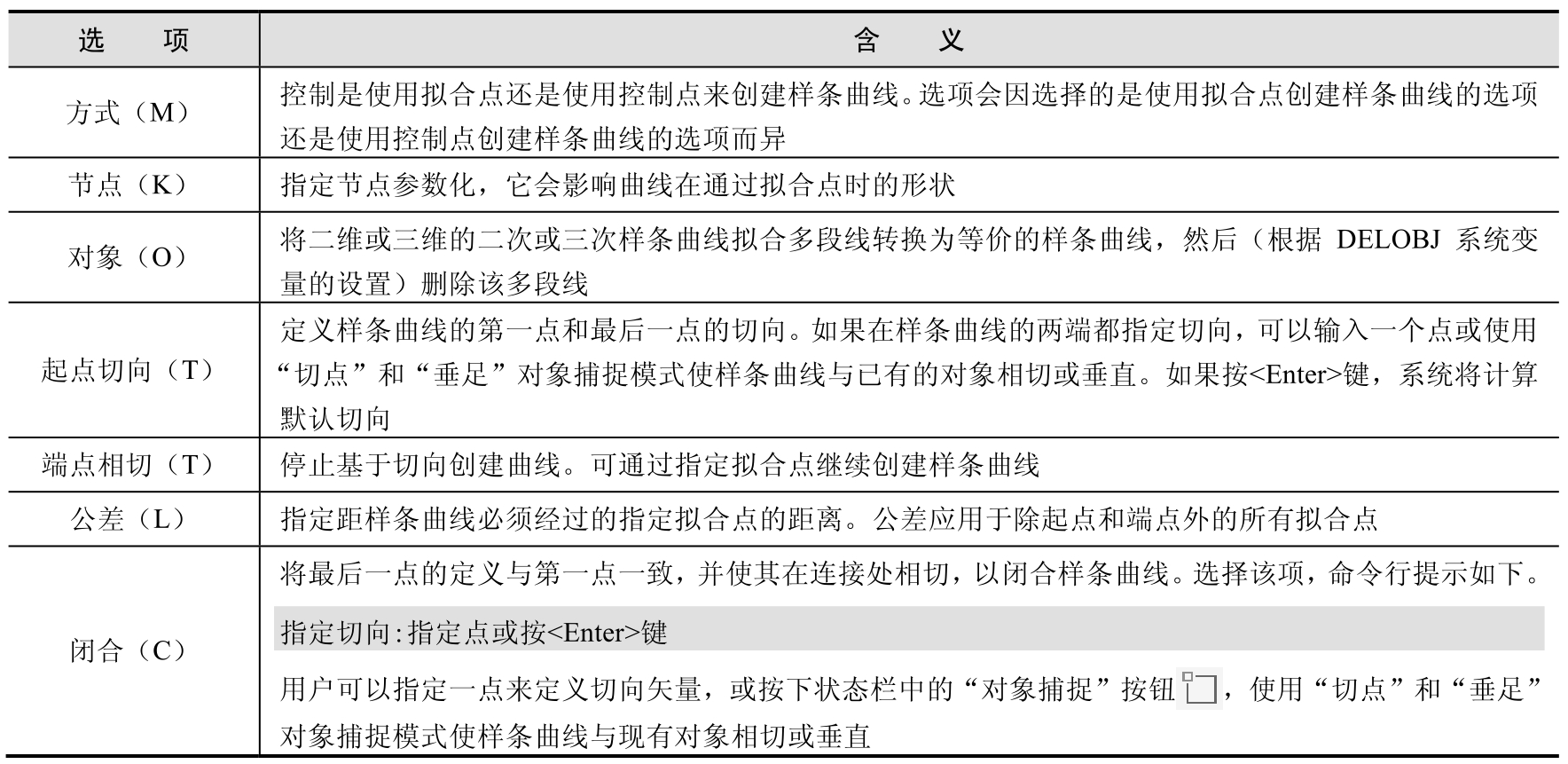

选项含义如表3-6所示。
表3-6 “样条曲线”命令选项含义

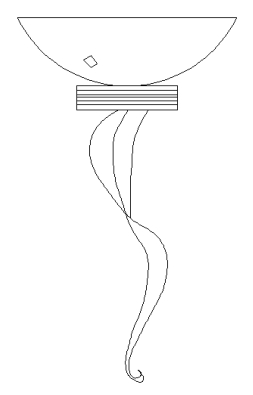

本例绘制的壁灯如图3-61所示。
图3-61 壁灯
绘制步骤
（1）单击“默认”选项卡“绘图”面板中的“矩形”按钮
，在适当位置绘制一个220mm×50mm的矩形。
（2）单击“默认”选项卡“绘图”面板中的“直线”按钮
，在矩形中绘制5条水平直线，结果如图3-62所示。

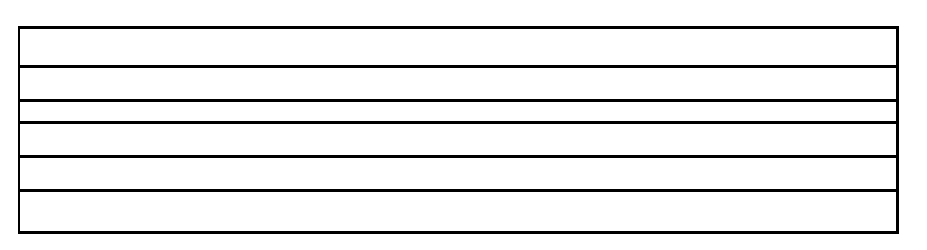

图3-62 绘制底座
（3）单击“默认”选项卡“绘图”面板中的“多段线”按钮
，绘制灯罩。

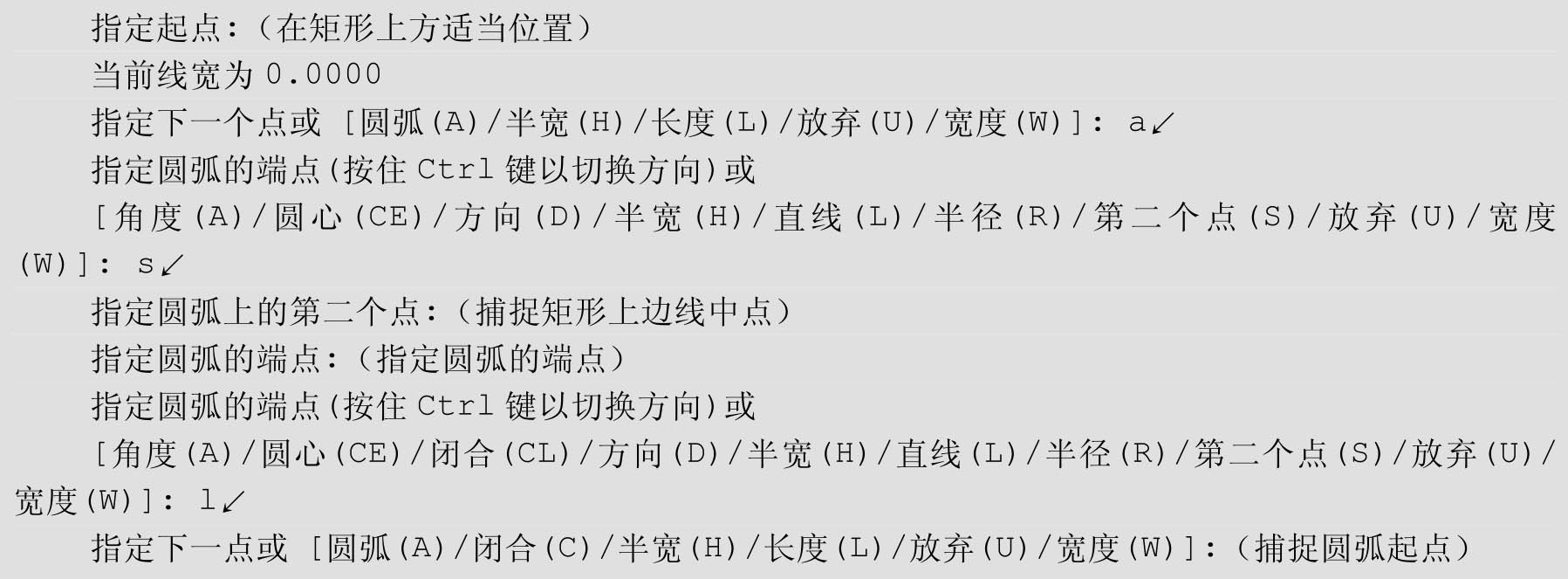

命令行提示与操作如下。

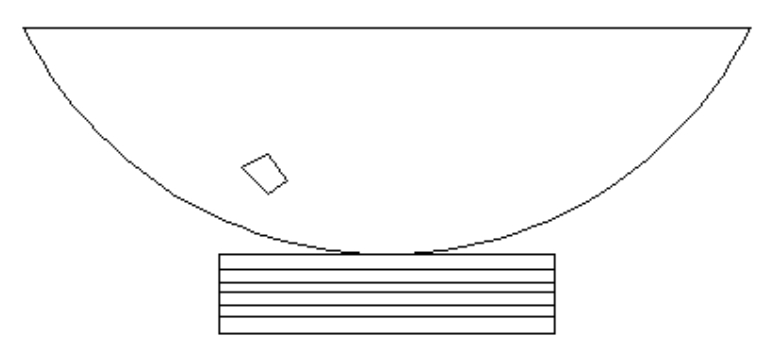

重复“多段线”命令，在灯罩上绘制一个不等边四边形，如图3-63所示。
（4）单击“默认”选项卡“绘图”面板中的“样条曲线拟合”按钮
，绘制装饰物，如图3-64所示。
（5）单击“默认”选项卡“绘图”面板中的“多段线”按钮
，在矩形的两侧绘制月亮装饰，结果如图3-61所示。
图3-63 绘制灯罩
图3-64 绘制装饰物
动手练一练——绘制雨伞

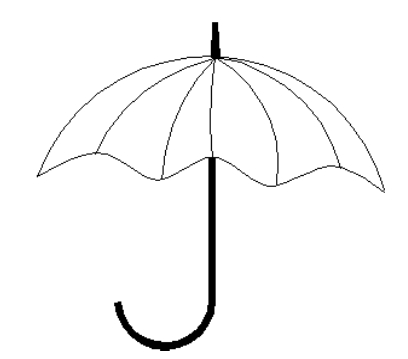

利用“圆弧”“多段线”和“样条曲线拟合”命令绘制如图3-65所示的雨伞。
图3-65 雨伞
思路点拨
源文件：源文件\第3章\雨伞.dwg
（1）利用“圆弧”命令绘制伞的外框。
（2）利用“样条曲线拟合”命令绘制伞的底边。
（3）利用“圆弧”命令绘制伞面辐条。
（4）利用“多段线”命令绘制伞顶和伞把。
