多段线是一种由线段和圆弧组合而成的，可以有不同线宽的多线。由于多段线组合形式多样，线宽可以变化，弥补了直线和圆弧功能的不足，适合绘制各种复杂的图形轮廓，因而得到了广泛的应用。
命令行：PLINE（快捷命令：PL）。
菜单栏：选择菜单栏中的“绘图”→“多段线”命令。
工具栏：单击“绘图”工具栏中的“多段线”按钮
。
功能区：单击“默认”选项卡“绘图”面板中的“多段线”按钮
。

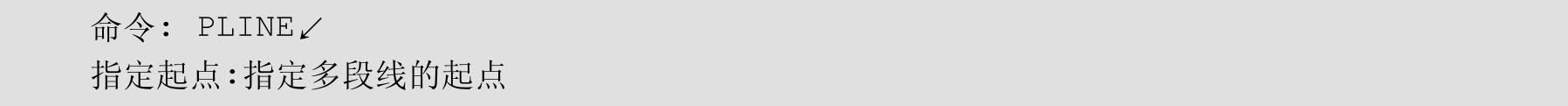

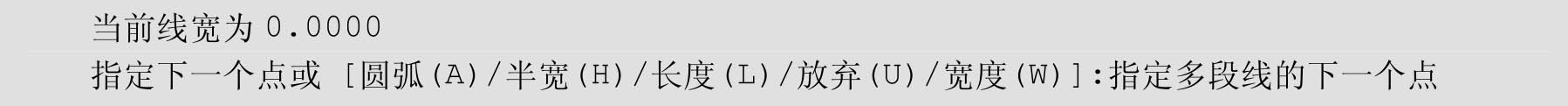

命令行提示与操作如下。
多段线主要由连续且不同宽度的线段或圆弧组成，如果在上述提示中选择“圆弧（A）”选项，则命令行提示如下。
绘制圆弧的方法与“圆弧”命令相似。
本例绘制的八仙桌如图3-55所示。

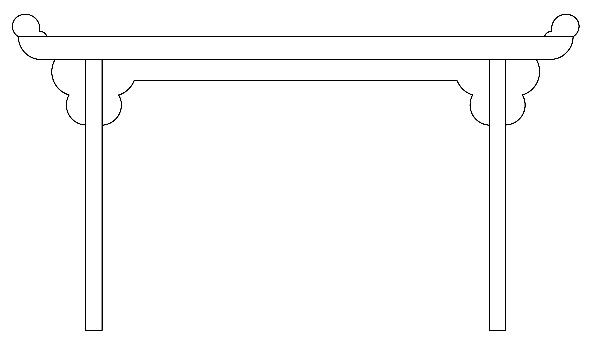

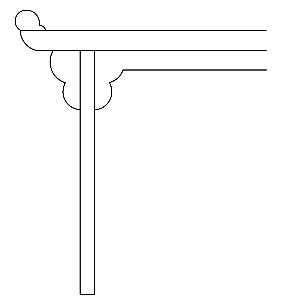

图3-55 八仙桌
绘制步骤
（1）单击“默认”选项卡“绘图”面板中的“矩形”按钮
，绘制角点坐标为（225，0）和（275，830）矩形，绘制结果如图3-56所示。
（2）绘制多段线。单击“默认”选项卡“绘图”面板中的“多段线”按钮
。

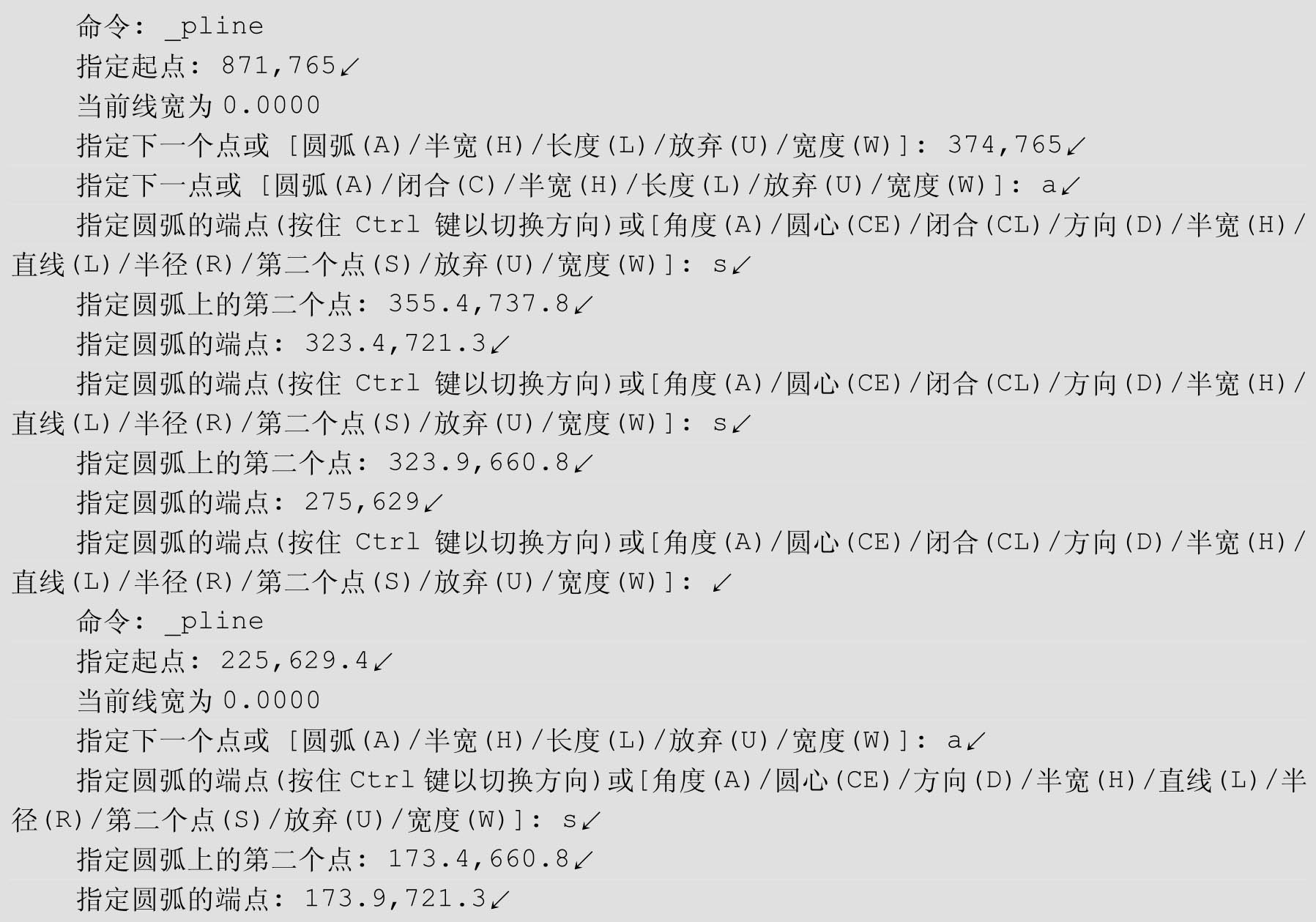

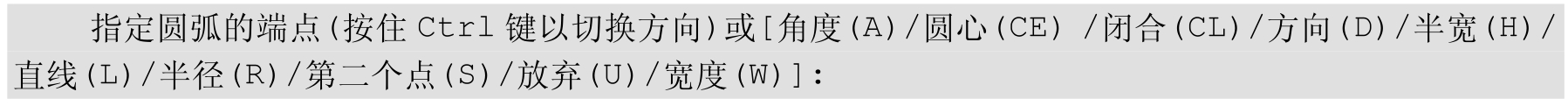

命令行提示与操作如下。
绘制结果如图3-57所示。
图3-56 绘制矩形
图3-57 绘制多段线

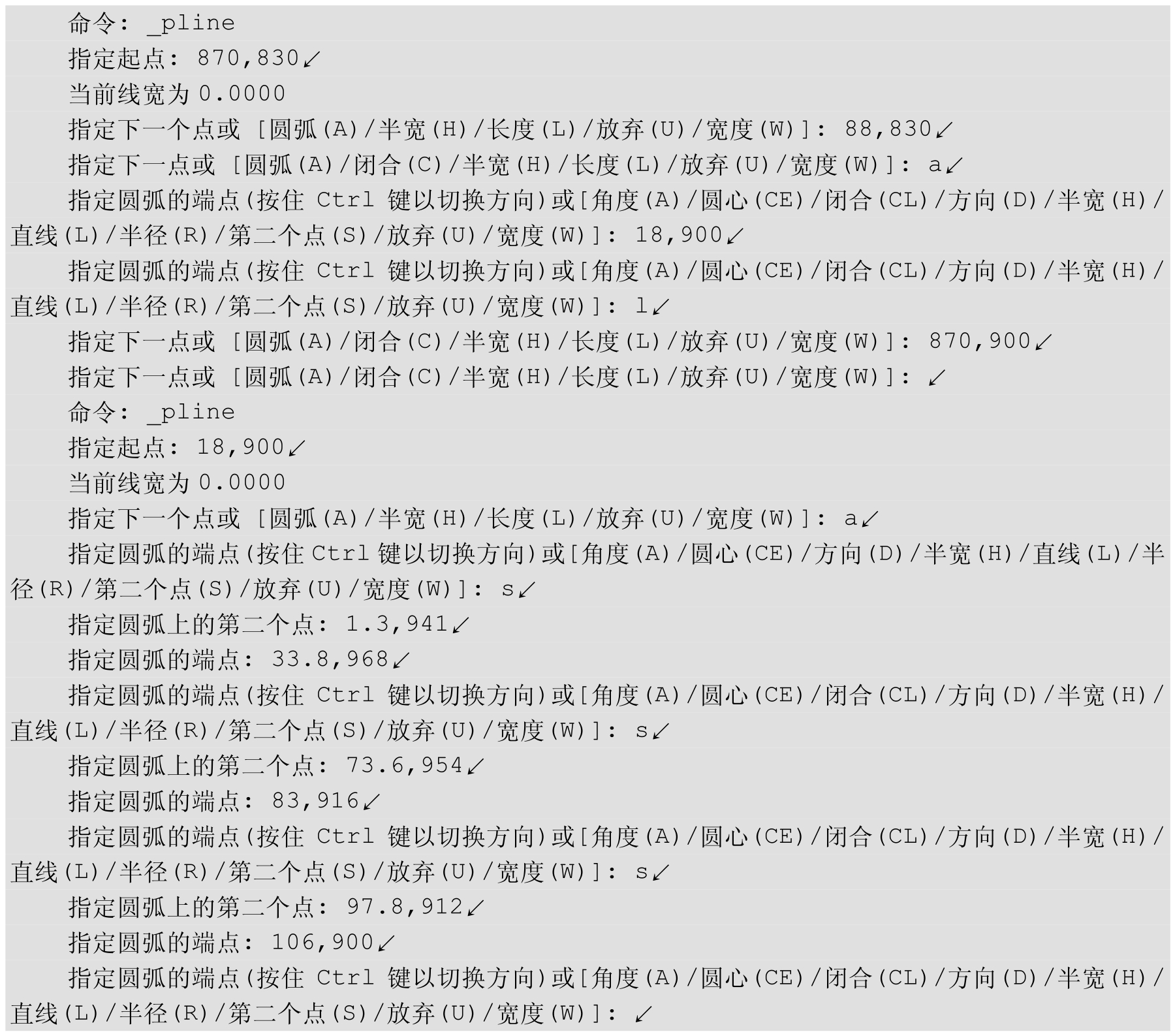

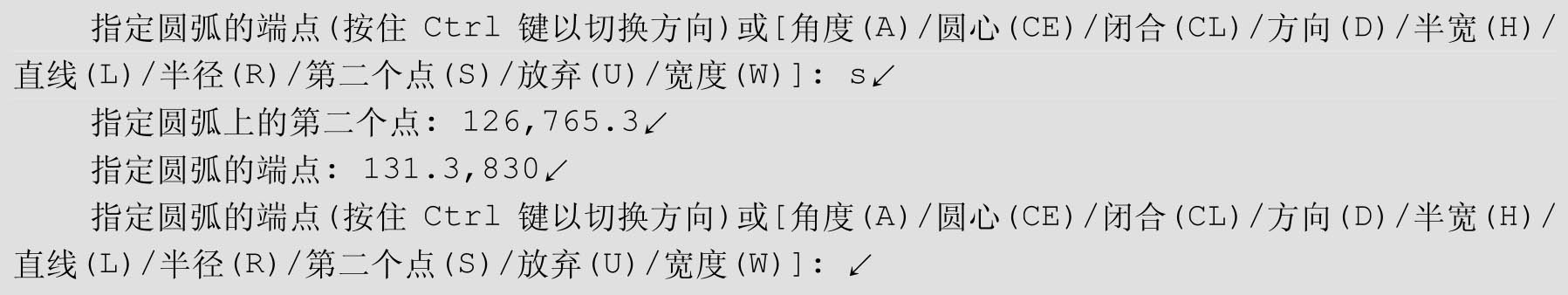

继续绘制多段线，命令行提示与操作如下。

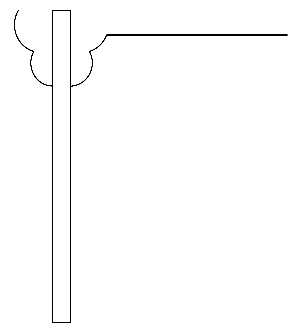

绘制结果如图3-58所示。
（3）重复上述操作，绘制八仙桌右侧图形。
读者在学习镜像命令后，可以单击“默认”选项卡“修改”面板中的“镜像”按钮
，将绘制的图形以左侧端点为镜像线进行镜像处理，结果如图3-55所示。
动手练一练——绘制浴缸
利用“多段线”和“椭圆”命令绘制如图3-59所示的浴缸。
图3-58 绘制多段线

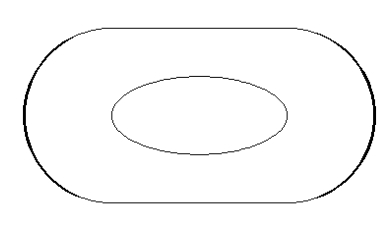

图3-59 浴缸
思路点拨
源文件：源文件\第3章\浴缸.dwg
（1）利用“多段线”命令绘制外沿。
（2）利用“椭圆”命令底部。
