点在AutoCAD中有多种不同的表示方式，用户可以根据需要进行设置，也可以设置等分点和测量点。
命令行：POINT（快捷命令：PO）。
菜单栏：选择菜单栏中的“绘图”→“单点”或“多点”命令。
工具栏：单击“绘图”工具栏中的“点”按钮
。
功能区：单击“默认”选项卡“绘图”面板中的“多点”按钮
。

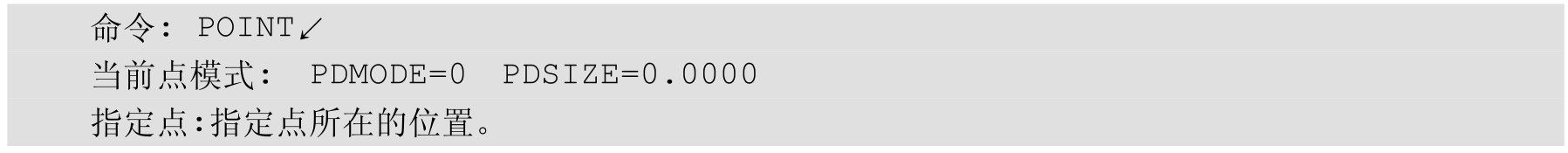

命令行提示与操作如下。

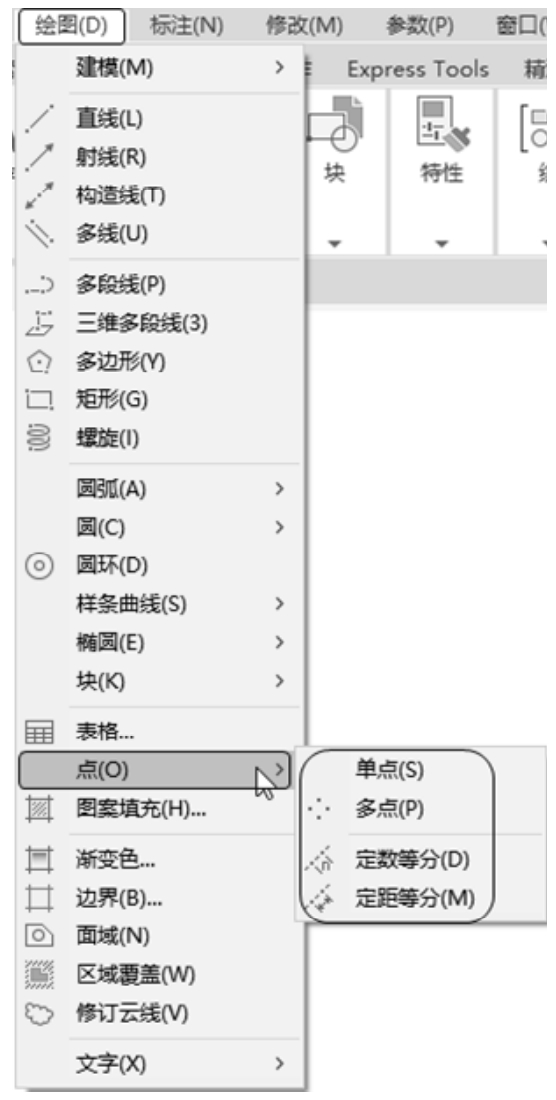

（1）通过菜单方式操作时（如图3-45所示），“单点”命令表示只输入一个点，“多点”命令表示可输入多个点。
（2）可以按下状态栏中的“对象捕捉”按钮
，设置点捕捉模式，帮助用户选择点。

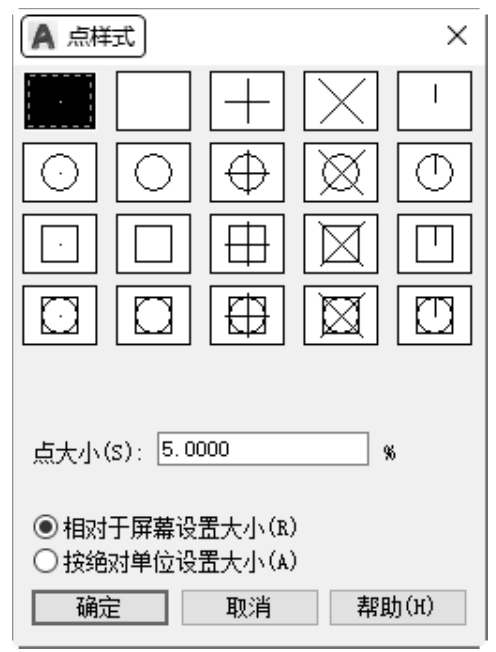

（3）点在图形中的表示样式，共有20种。可通过“DDPTYPE”命令或选择菜单栏中的“格式”→“点样式”命令，通过打开的“点样式”对话框来设置，如图3-46所示。
图3-45 “点”的子菜单
图3-46 “点样式”对话框
命令行：DIVIDE（快捷命令：DIV）。
菜单栏：选择菜单栏中的“绘图”→“点”→“定数等分”命令。
功能区：单击“默认”选项卡“绘图”面板中的“定数等分”按钮
。

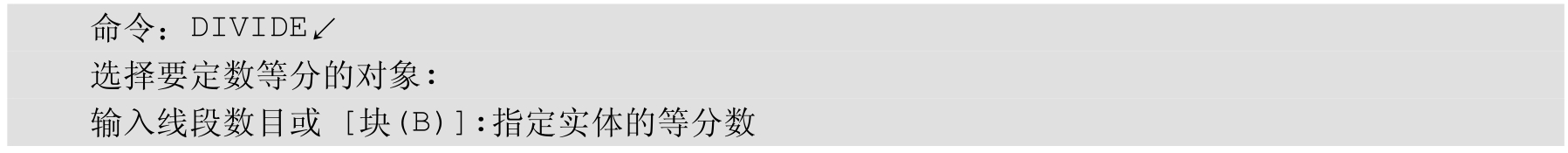

命令行提示与操作如下。
如图3-47（a）所示为绘制等分点的图形。
（1）等分数目范围为2～32767。
（2）在等分点处，按当前点样式设置画出等分点。
（3）在第二提示行选择“块（B）”选项时，表示在等分点处插入指定的块。
命令行：MEASURE（快捷命令：ME）。
菜单栏：选择菜单栏中的“绘图”→“点”→“定距等分”命令。
单击“默认”选项卡“绘图”面板中的“定距等分”按钮
。

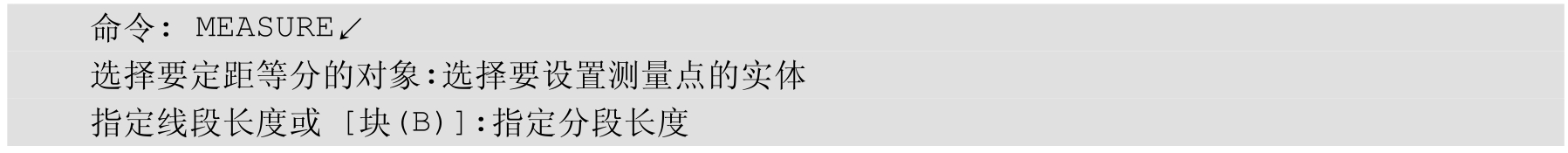

命令行提示与操作如下。
如图3-47（b）所示为绘制测量点的图形。
（1）设置的起点一般是指定线的绘制起点。
（2）在第二提示行选择“块（B）”选项时，表示在测量点处插入指定的块。
（3）在等分点处，按当前点样式设置来绘制测量点。
（4）最后一个测量段的长度不一定等于指定分段长度。

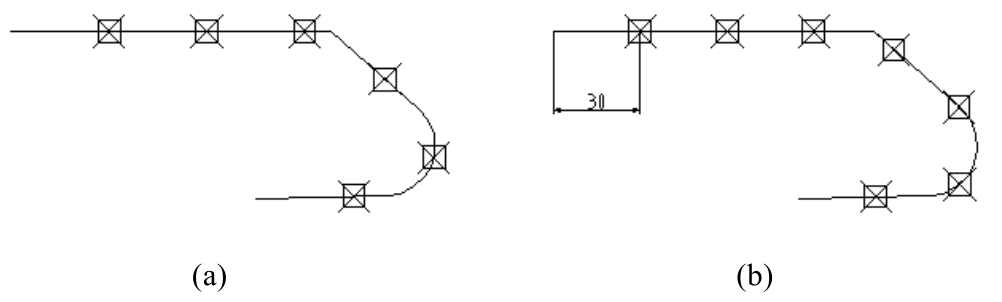

图3-47 绘制等分点和测量点

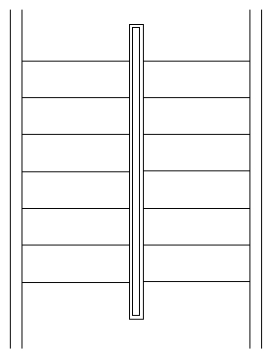

本例绘制的楼梯如图3-48所示。
图3-48 绘制楼梯
绘制步骤
（1）单击“默认”选项卡“绘图”面板中的“直线”按钮

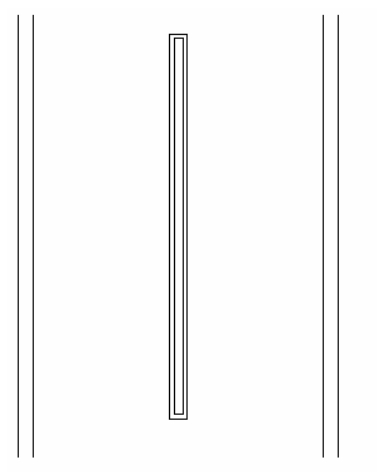

，绘制墙体与扶手，如图3-49所示。

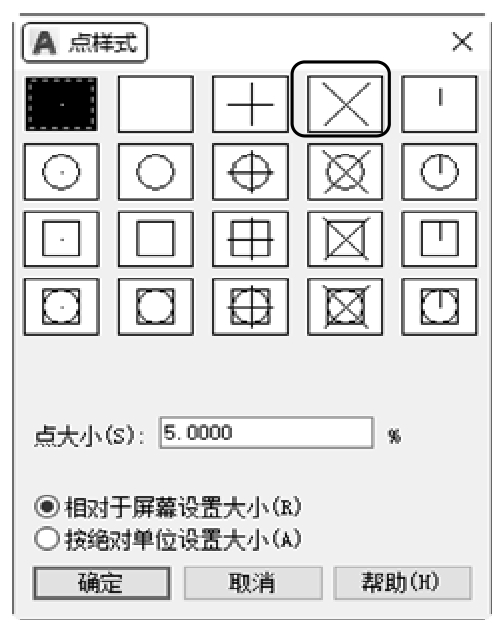

（2）设置点样式。选择菜单栏中的“格式”→“点样式”命令，在打开的“点样式”对话框中选择“X”样式，如图3-50所示。
图3-49 绘制墙体与扶手
图3-50 “点样式”对话框
（3）选择菜单命令：单击“默认”选项卡“绘图”面板中的“定数等分”按钮
，以左边扶手外面线段为对象，数目为8进行等分。
命令行提示与操作如下。
结果如图3-51所示。
（4）单击“默认”选项卡“绘图”面板中的“直线”按钮

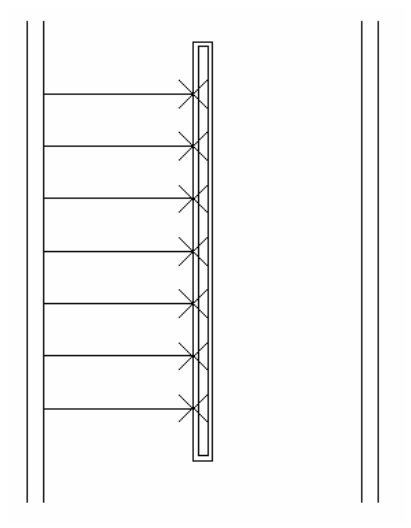

，分别以等分点为起点，左边墙体上的点为终点绘制水平线段，如图3-52所示。
（5）单击“默认”选项卡“修改”面板中的“删除”按钮
，删除绘制的点，如图3-53所示。

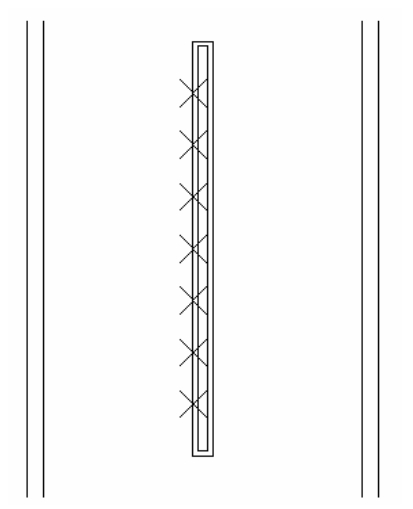

图3-51 绘制等分点
图3-52 绘制水平线
图3-53 删除点
（6）相同方法绘制另一侧楼梯，结果如图3-48所示。
动手练一练——绘制水晶吊灯

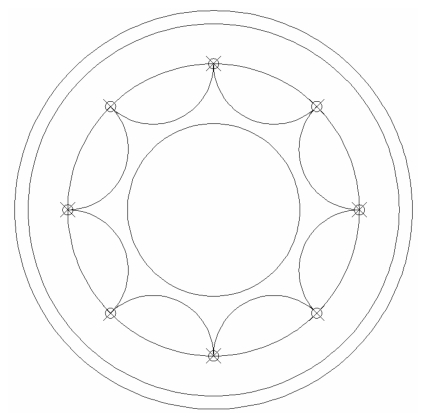

利用“圆”“圆弧”和“定数等分”命令绘制如图3-54所示的水晶吊灯。
图3-54 水晶吊灯
思路点拨
源文件：源文件\第3章\水晶吊灯.dwg
（1）利用“圆”命令绘制四个同心圆。
（2）利用“定数等分”命令把次内层圆等分为8等分。
（3）利用“圆弧”命令绘制8段大致相同半径的圆弧。
