命令行：RECTANG（快捷命令：REC）。
菜单栏：选择菜单栏中的“绘图”→“矩形”命令。
工具栏：单击“绘图”工具栏中的“矩形”按钮
。
功能区：单击“默认”选项卡“绘图”面板中的“矩形”按钮
。

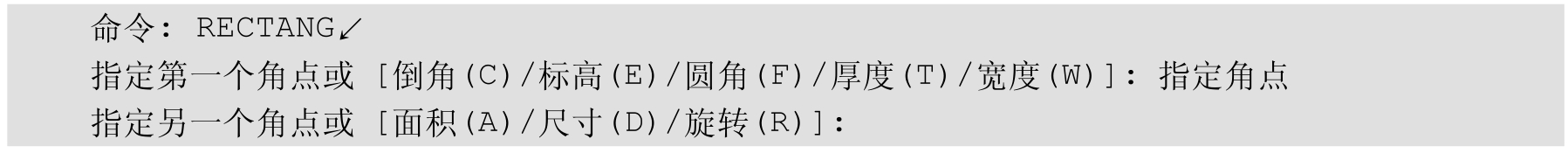

命令行提示与操作如下。
选项含义如表3-4所示。

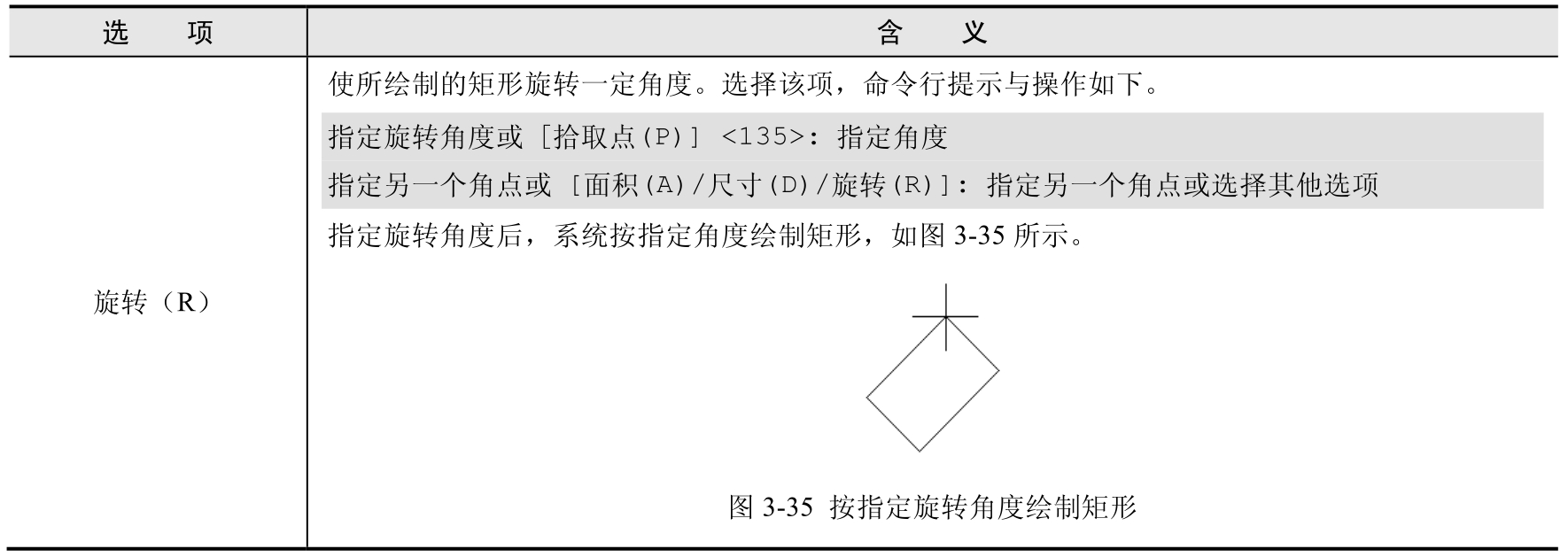

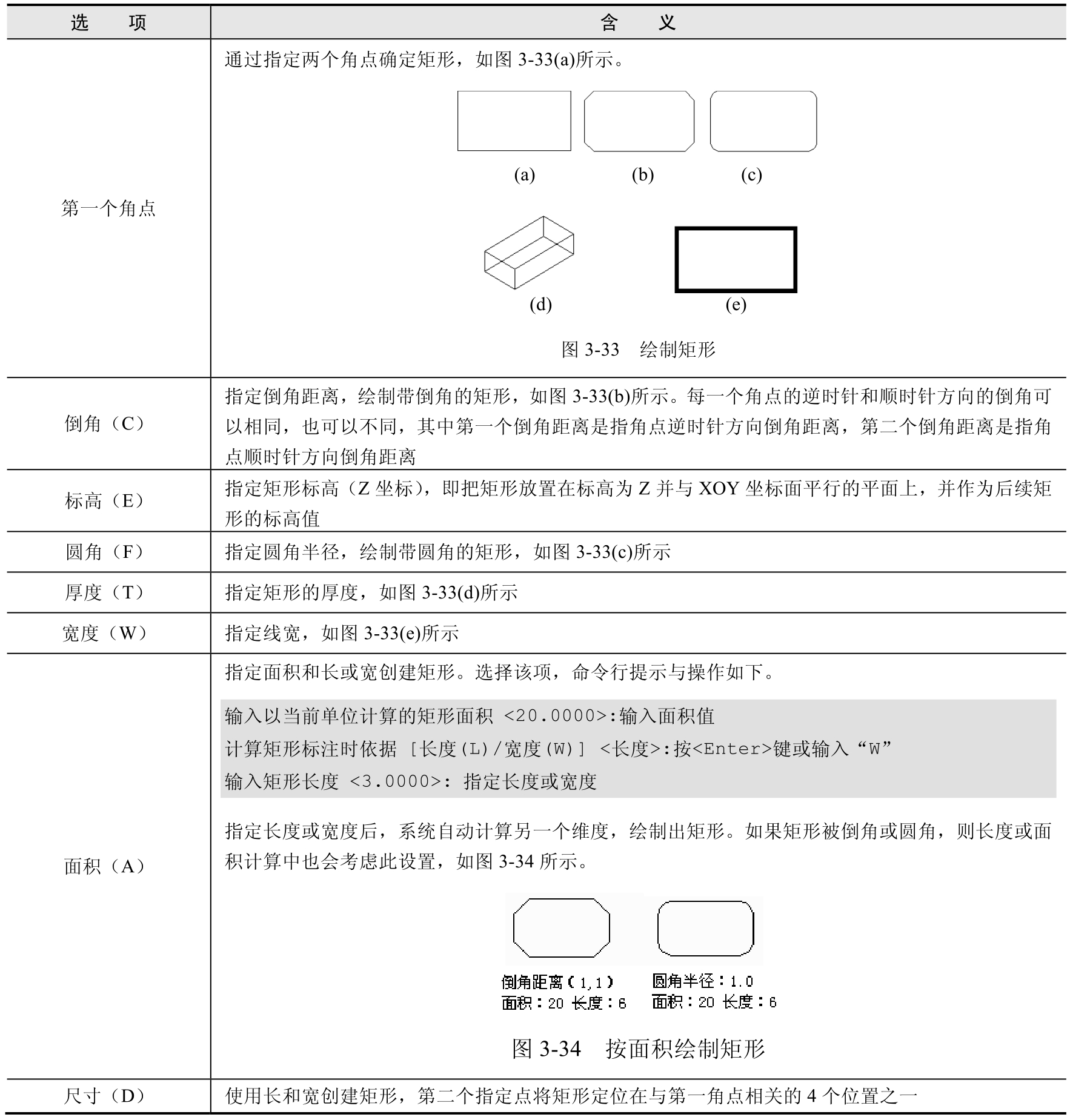

表3-4 “矩形”命令选项含义
续表

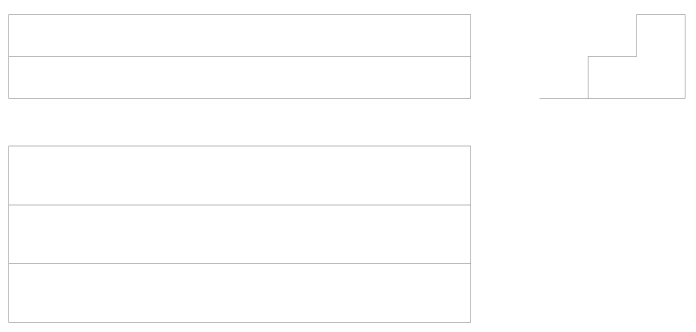

本例绘制的台阶三视图（俯视图、主视图、左视图），如图3-36所示。
图3-36 台阶三视图
绘制步骤

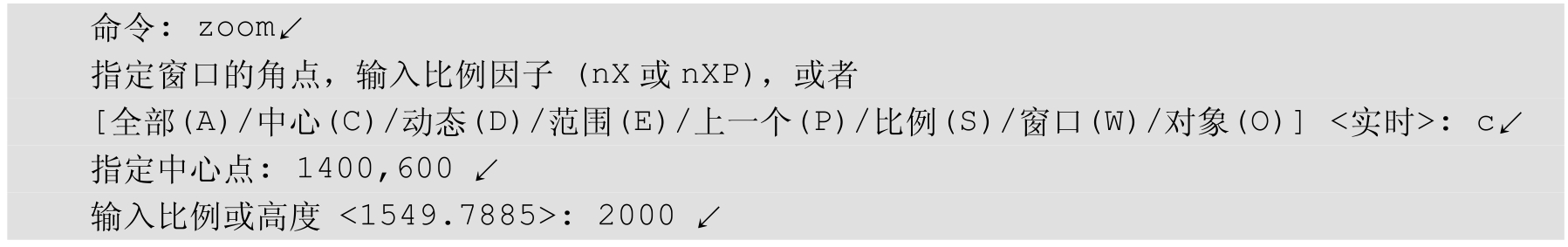

（1）在命令行中输入“zoom”命令，缩放图形至合适的比例。
命令行提示与操作如下。
（2）单击“默认”选项卡“绘图”面板中的“矩形”按钮
，绘制矩形。

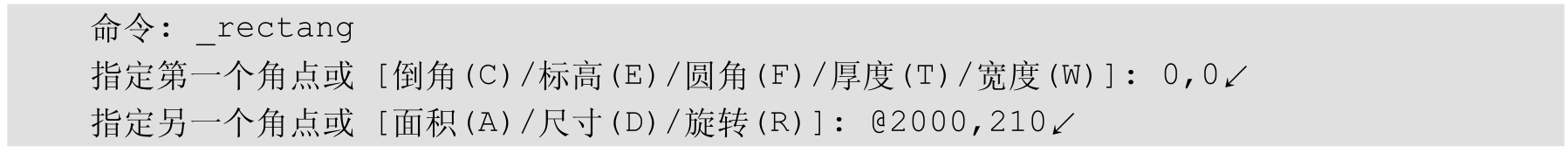

命令行提示与操作如下。
绘制结果如图3-37所示。
（3）单击“默认”选项卡“绘图”面板中的“矩形”按钮
，绘制台阶俯视图。

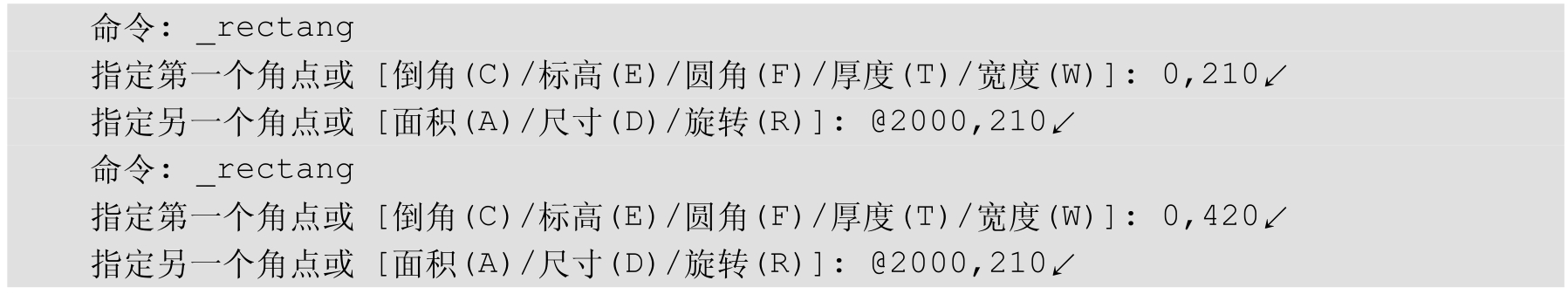

命令行提示与操作如下。
绘制结果如图3-38所示。
（4）单击“默认”选项卡“绘图”面板中的“矩形”按钮
，绘制台阶主视图。

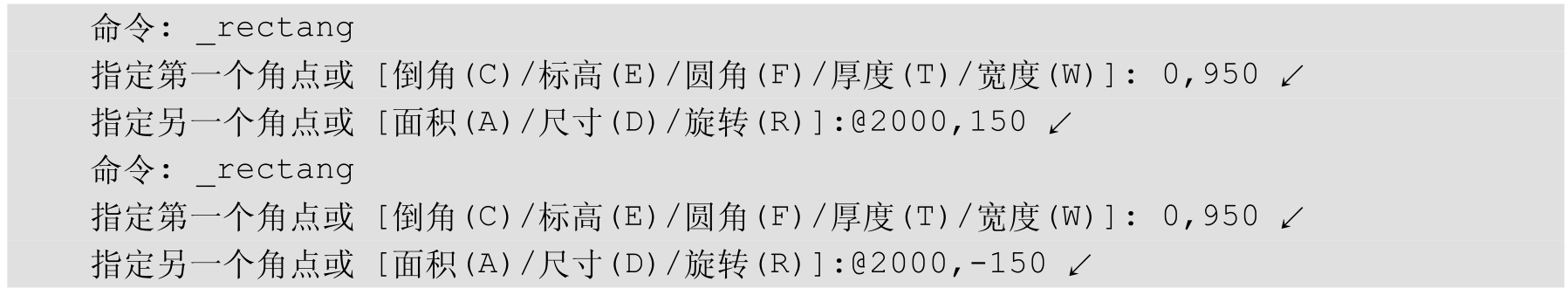

命令行提示与操作如下。
绘制结果如图3-39所示。

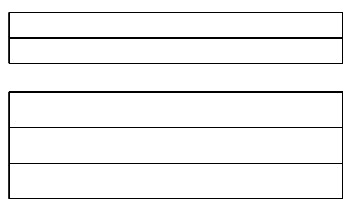

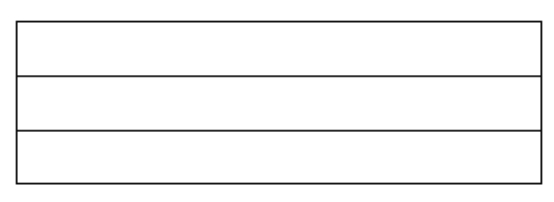

图3-37 绘制矩形
图3-38 绘制台阶俯视图
图3-39 绘制台阶主视图
（5）单击“默认”选项卡“绘图”面板中的“直线”按钮
，绘制台阶左视图。

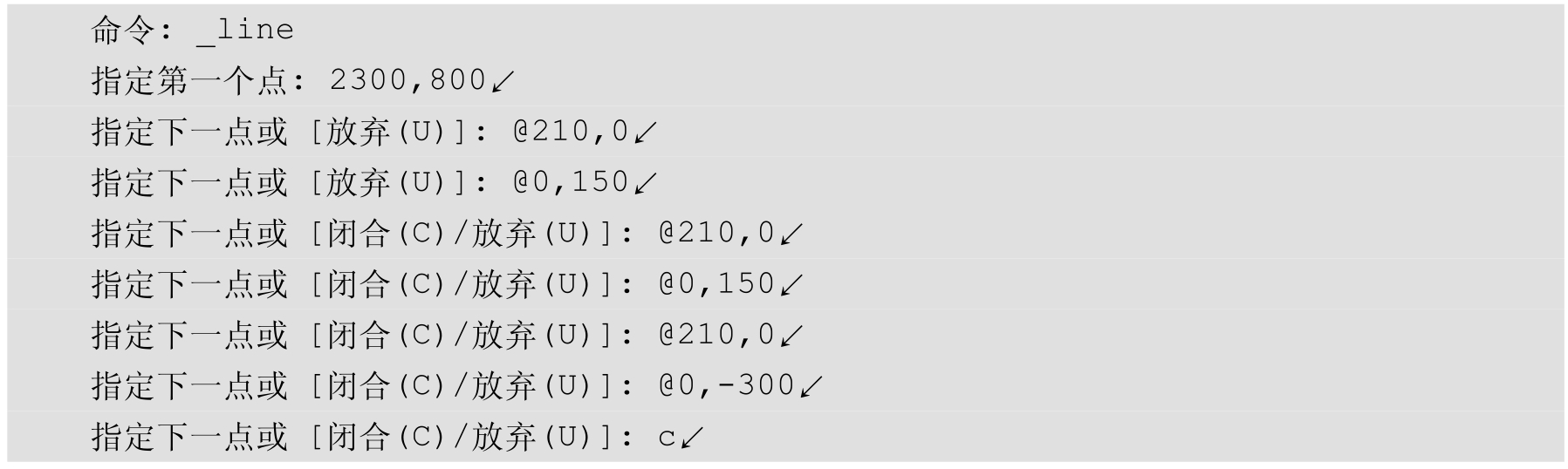

命令行提示与操作如下。
绘制结果如图3-36所示。
动手练一练——绘制办公桌

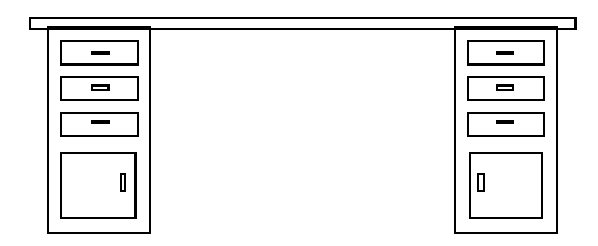

利用“矩形”命令绘制如图3-40所示的办公桌。
图3-40 办公桌
思路点拨
源文件：源文件\第3章\办公桌.dwg
利用“矩形”命令绘制各个单元，注意对称性。
命令行：POLYGON（快捷命令：POL）。
菜单栏：选择菜单栏中的“绘图”→“多边形”命令。
工具栏：单击“绘图”工具栏中的“多边形”按钮
。
功能区：单击“默认”选项卡“绘图”面板中的“多边形”按钮
。

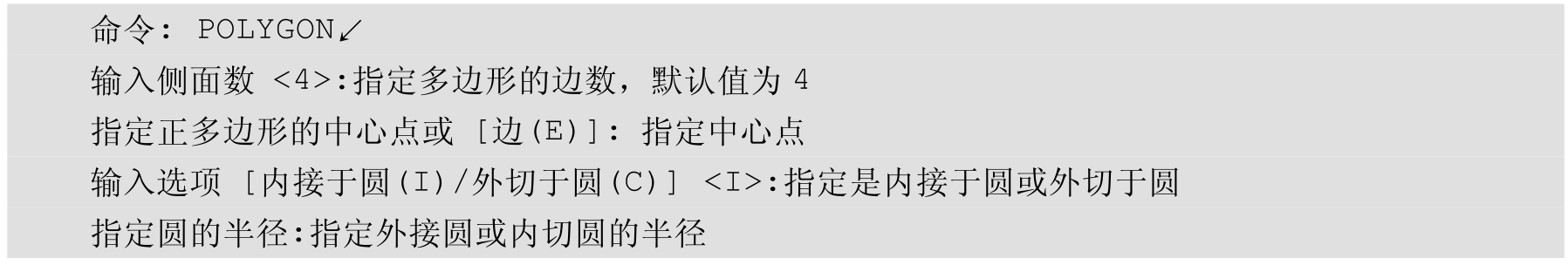

命令行提示与操作如下。

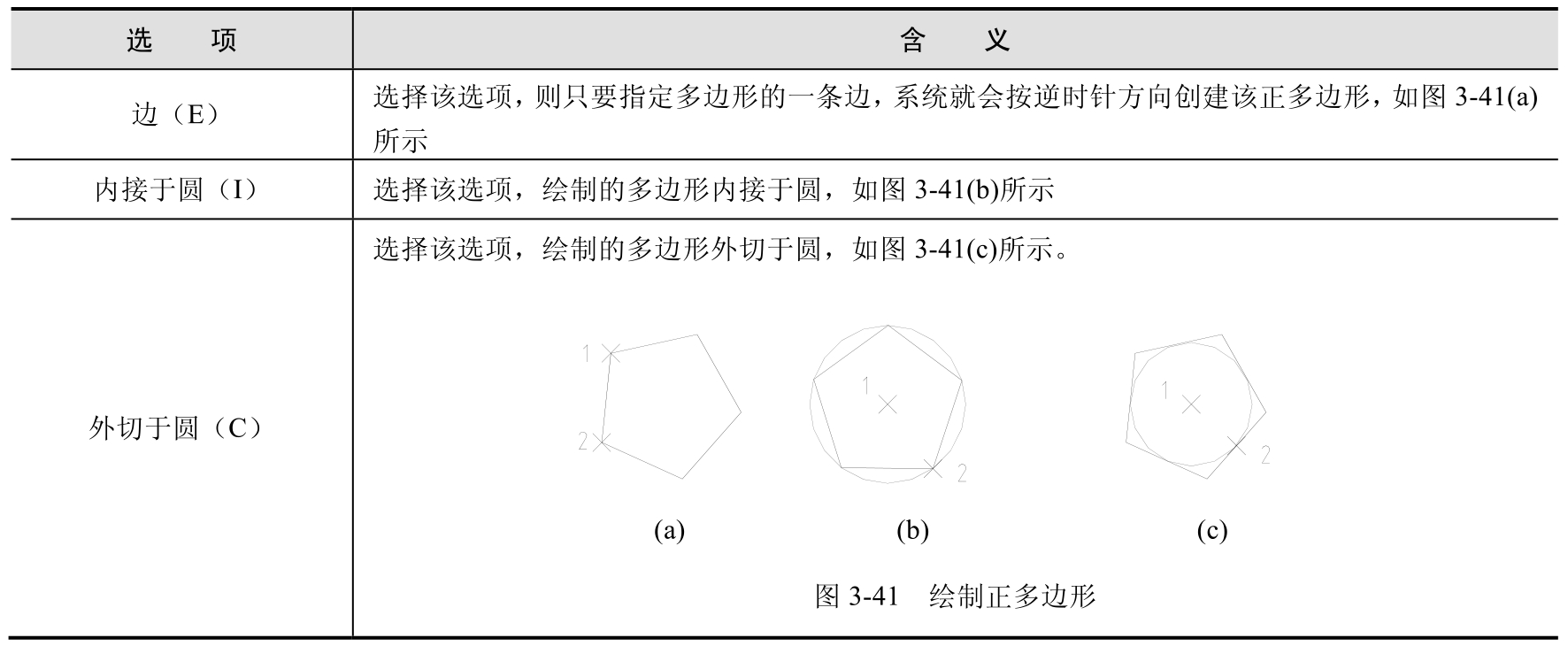

选项含义如表3-5所示。
表3-5 “多边形”选项含义

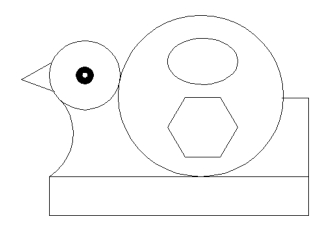

本例绘制的石雕摆饰如图3-42所示。
图3-42 石雕摆饰
绘制步骤
（1）单击“默认”选项卡“绘图”面板中的“圆”按钮
，在左边绘制圆心坐标为（230，210），半径为30的小圆；单击“默认”选项卡“绘图”面板中的“圆环”按钮
，绘制内径为5，外径为15，中心点坐标为（230，210）的圆环。
（2）单击“默认”选项卡“绘图”面板中的“矩形”按钮
，绘制矩形。

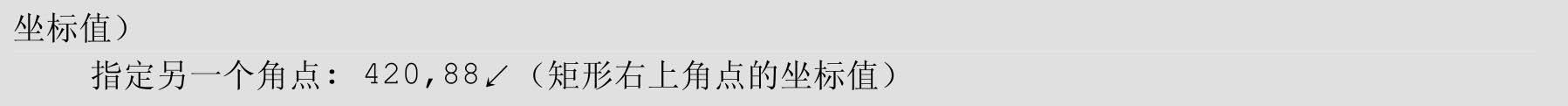

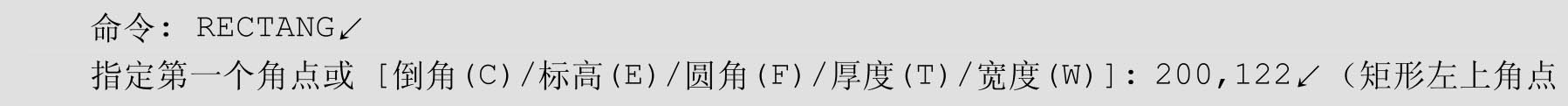

命令行提示与操作如下。
（3）单击“默认”选项卡“绘图”面板中的“圆”按钮
，采用“相切，相切，半径”方式，绘制与图3-43中点1、点2相切，半径为70的大圆。
（4）单击“默认”选项卡“绘图”面板中的“椭圆”按钮
，绘制中心点坐标为（330，222），长轴的右端点坐标为（360，222），短轴的长度为20的小椭圆；单击“默认”选项卡“绘图”面板中的“多边形”按钮
，绘制中心点坐标为（330，165），内接圆半径为30的正六边形。

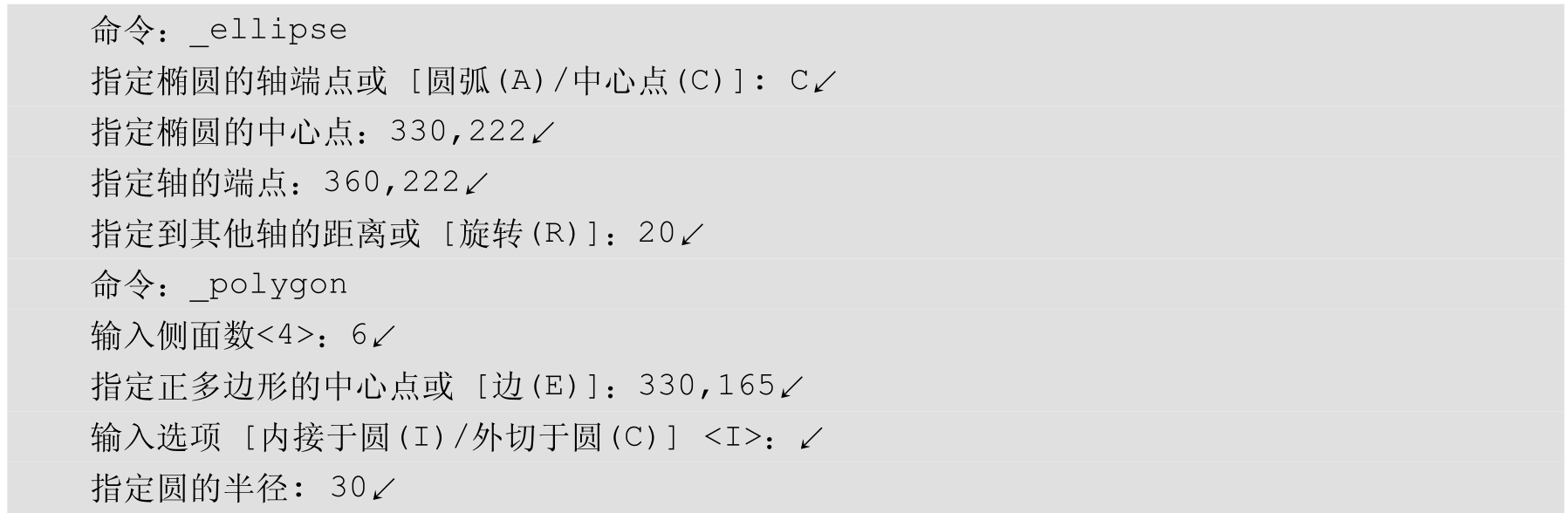

命令行提示与操作如下。
（5）单击“默认”选项卡“绘图”面板中的“直线”按钮
，绘制端点坐标分别为（202，221），（＠30<-150），（＠30<-20）的折线；单击“默认”选项卡“绘图”面板中的“圆弧”按钮
，绘制起点坐标为（200，122），端点坐标为（210，188），半径为45的圆弧。

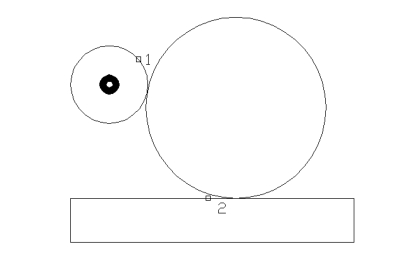

图3-43 步骤图
（6）单击“默认”选项卡“绘图”面板中的“直线”按钮
，绘制端点坐标为（420，122），（＠68<90），（＠23<180）的折线。结果如图3-42所示。
动手练一练——绘制八角桌
利用“多边形”命令绘制如图3-44所示的八角桌。
图3-44 八角桌
思路点拨
源文件：源文件\第3章\八角桌.dwg
利用“多边形”命令绘制内外沿，可以采取不同方式。
