圆类命令主要包括“圆”“圆弧”“圆环”“椭圆”及“椭圆弧”命令，这几个命令是AutoCAD中最简单的曲线命令。
命令行：CIRCLE（快捷命令：C）。
菜单栏：选择菜单栏中的“绘图”→“圆”命令。
工具栏：单击“绘图”工具栏中的“圆”按钮
。
功能区：单击
“默认”选项卡“绘图”面板中的

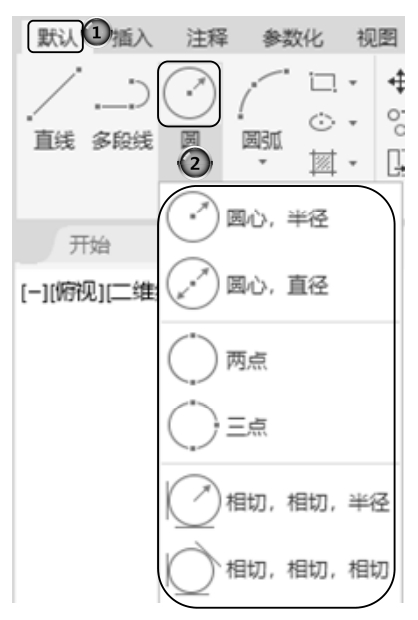

“圆”下拉菜单（图3-10）。
图3-10 “圆”下拉菜单
命令行提示与操作如下。
选项含义如表3-2所示。

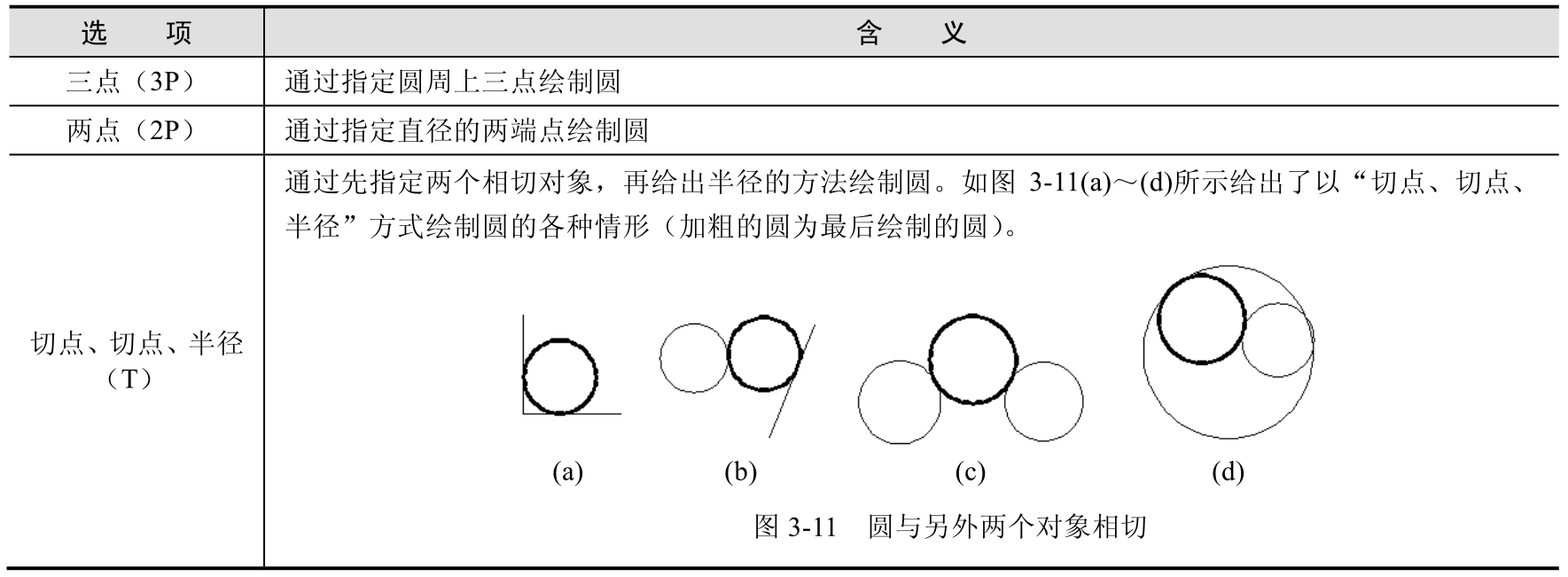

表3-2 “圆”命令选项含义
注意：
选择菜单栏中的
“绘图”→
“圆”命令，

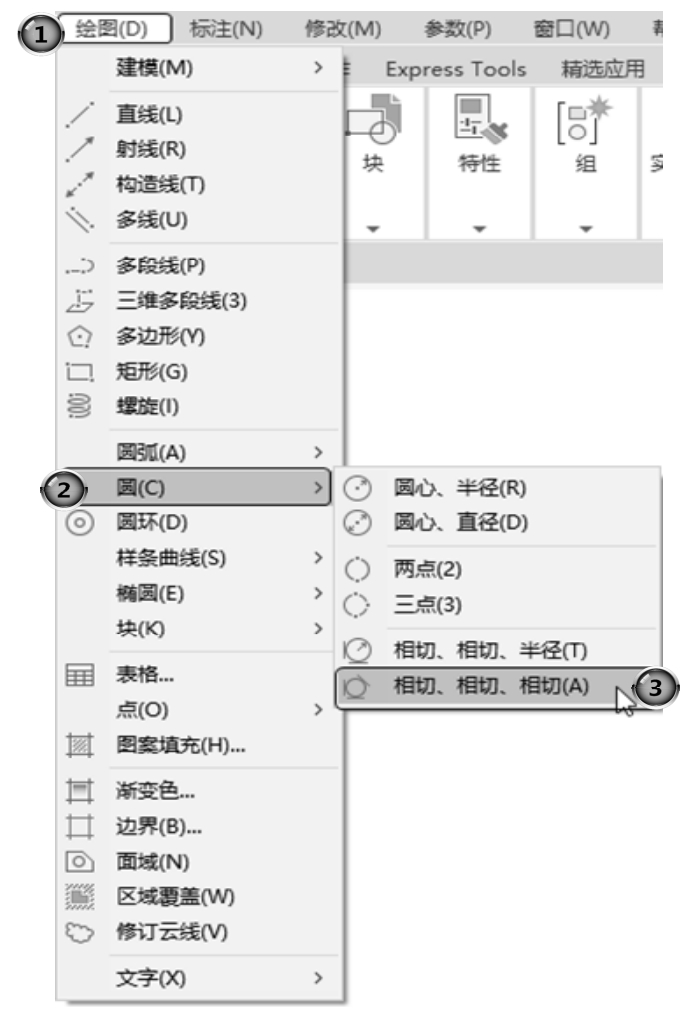

其子菜单中多了一种“相切、相切、相切”的绘制方法，当选择此方式时，如图3-12所示，命令行提示与操作如下。
注意：
对于圆心点的选择，除了直接输入圆心点外，还可以利用圆心点与中心线的对应关系，利用对象捕捉的方法选择。按下状态栏中的“对象捕捉”按钮
，命令行中会提示：<打开对象捕捉>。
图3-12 “相切、相切、相切”绘制方法
本例绘制的射灯如图3-13所示。
图3-13 射灯
绘制步骤
（1）单击“默认”选项卡“绘图”面板中的“圆”按钮
，在图中适当位置绘制半径为60的圆。

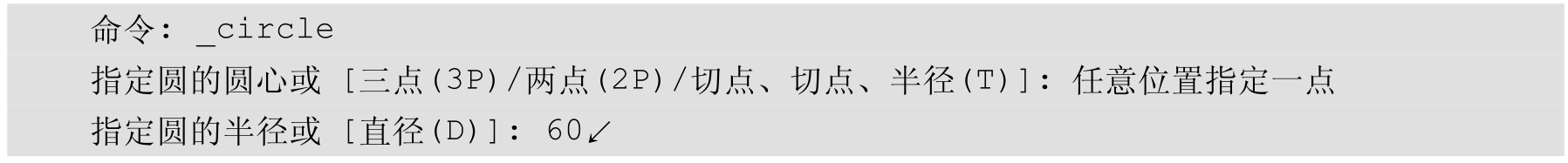

命令行提示与操作如下。
结果如图3-14所示。
技巧： 有时图形经过缩放或zoom后，绘制的圆边显示棱边，图形会变得粗糙。在命令行中输入“RE”命令，重新生成模型，圆边光滑。也可以在图2-20“选项”对话框的“显示”选项卡中调整“圆弧和圆的平滑度”。
（2）单击“默认”选项卡“绘图”面板中的“直线”按钮
，以圆心为起点，分别绘制长度为80的四条直线段，结果如图3-13所示。
动手练一练——绘制擦背床

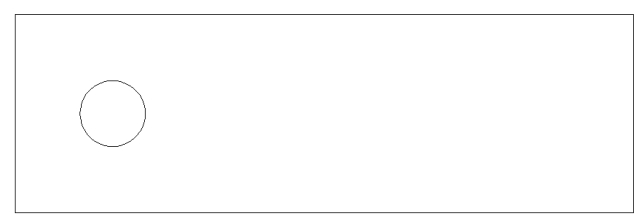

利用“直线”和“圆”命令绘制如图3-15所示的擦背床。

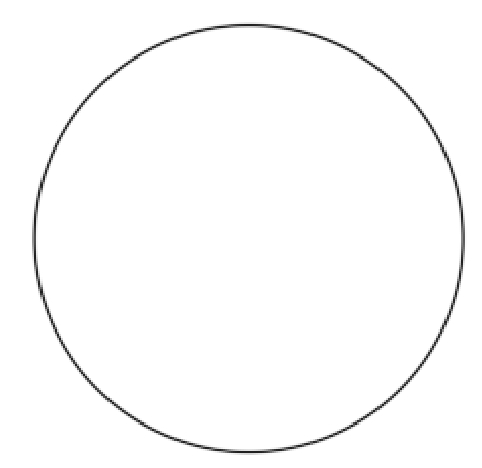

图3-14 绘制圆
图3-15 擦背床
思路点拨
源文件：源文件\第3章\擦背床.dwg
（1）利用“直线”命令绘制床沿。
（2）利用“圆”命令绘制孔。
命令行：ARC（快捷命令：A）。
菜单栏：选择菜单栏中的“绘图”→“圆弧”命令。
工具栏：单击“绘图”工具栏中的“圆弧”按钮
。
功能区：单击
“默认”选项卡
“绘图”面板中的
“圆弧”下拉菜单（图3-16）。

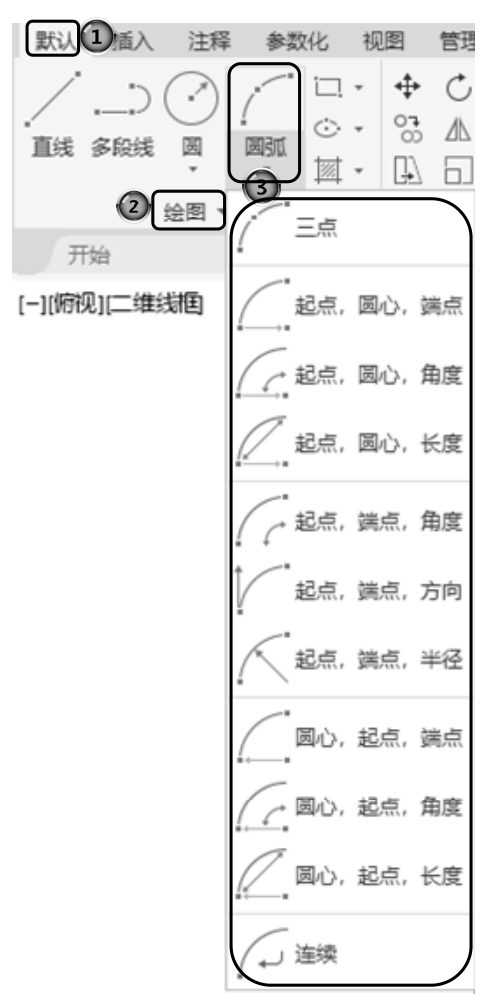

图3-16 “圆弧”下拉菜单
命令行提示与操作如下。
（1）用命令行方式绘制圆弧时，可以根据系统提示选择不同的选项，具体功能和利用菜单栏中的“绘图”→“圆弧”中子菜单提供的11种方式相似。这11种方式绘制的圆弧分别如图3-17（a）～（k）所示。
（2）需要强调的是：“连续”方式绘制的圆弧与上一线段或圆弧相切；继续绘制圆弧段，只提供端点即可。
注意： 绘制圆弧时，注意圆弧的曲率是遵循逆时针方向的，所以在选择指定圆弧两个端点和半径模式时，需要注意端点的指定顺序，否则有可能导致圆弧的凹凸形状与预期的相反。
图3-17 11种圆弧绘制方法的效果
本例绘制的小靠背椅如图3-18所示。
图3-18 小靠背椅
绘制步骤
（1）单击“默认”选项卡“绘图”面板中的“直线”按钮
，任意指定一点为线段起点，以点（＠0，-140）为终点绘制一条线段。
（2）单击“默认”选项卡“绘图”面板中的“圆弧”按钮
，绘制圆弧。

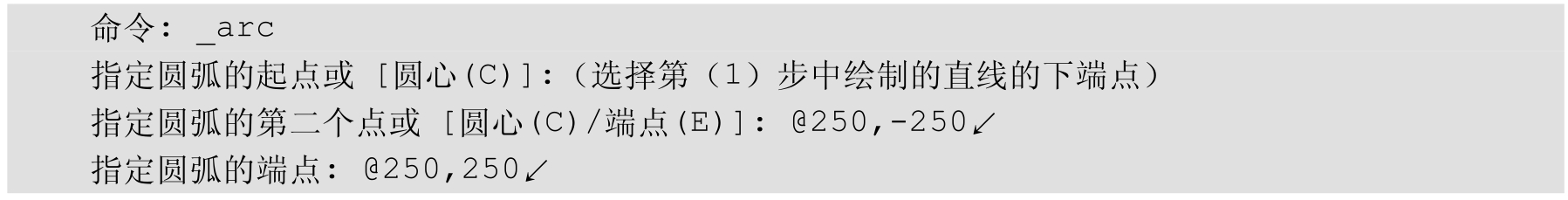

命令行提示与操作如下。

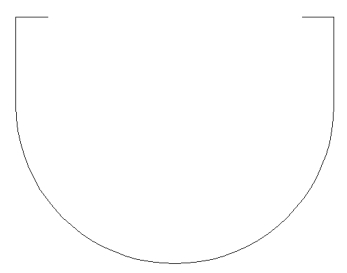

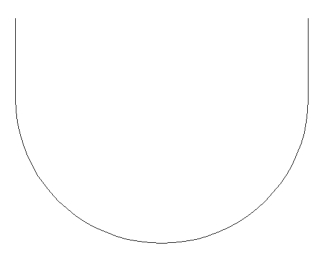

结果如图3-19所示。
（3）单击“默认”选项卡“绘图”面板中的“直线”按钮
，以刚绘制圆弧的右端点为起点，以点（＠0，140）为终点绘制一条线段，结果如图3-20所示。
（4）单击“默认”选项卡“绘图”面板中的“直线”按钮

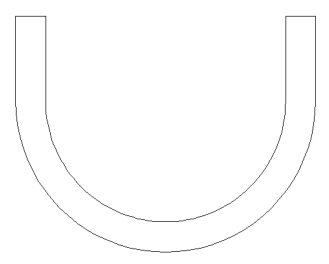

，分别以刚绘制的两条线段的上端点为起点，以点（＠50，0）和（＠-50，0）为终点绘制两条线段，结果如图3-21所示。
（5）单击“默认”选项卡“绘图”面板中的“直线”按钮
和“圆弧”按钮
，以刚绘制的两条水平线的两个端点为起点和终点绘制线段和圆弧，结果如图3-22所示。

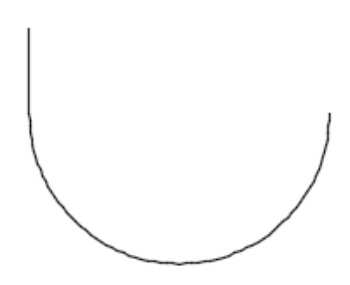

图3-19 绘制圆弧
图3-20 绘制直线
图3-21 绘制线段
图3-22 绘制线段和圆弧

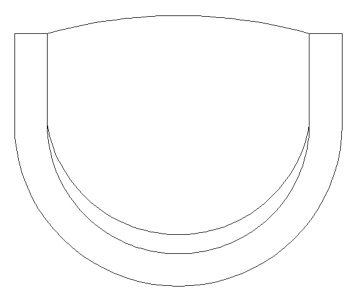

（6）再以图3-22中内部两条竖线的上下两个端点分别为起点和终点，以适当位置一点为中间点，绘制两条圆弧，最终结果如图3-18所示。
动手练一练——绘制椅子
利用“直线”“圆”和“圆弧”命令绘制如图3-23所示的椅子。

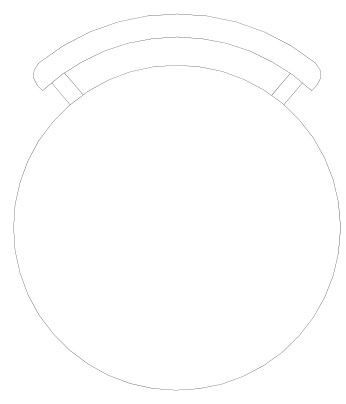

图3-23 椅子
思路点拨
源文件：源文件\第3章\椅子.dwg
（1）利用“圆”命令绘制座板。
（2）利用“圆弧”命令绘制靠背。
（3）利用“直线”命令绘制连接板。
命令行：DONUT（快捷命令：DO）。
菜单栏：选择菜单栏中的“绘图”→“圆环”命令。
功能区：单击“默认”选项卡“绘图”面板中的“圆环”按钮
。

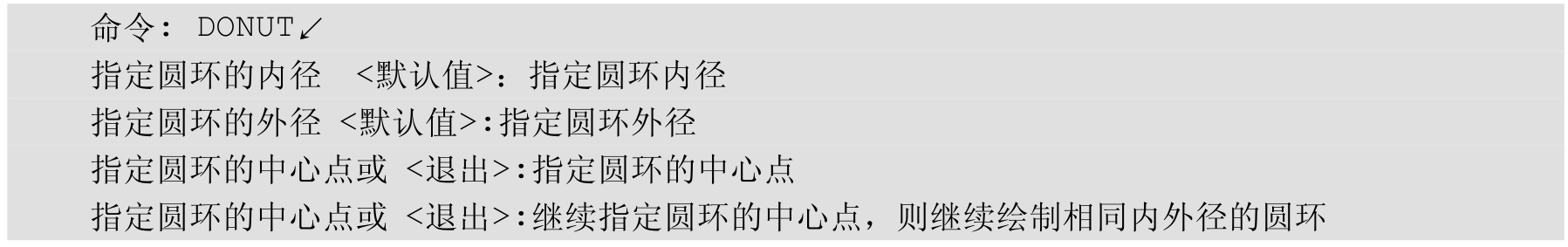

命令行提示与操作如下。
按<Enter>、<space>键或右击，结束命令，如图3-24（a）所示。
（1）若指定内径为零，则画出实心填充圆，如图3-24（b）所示。

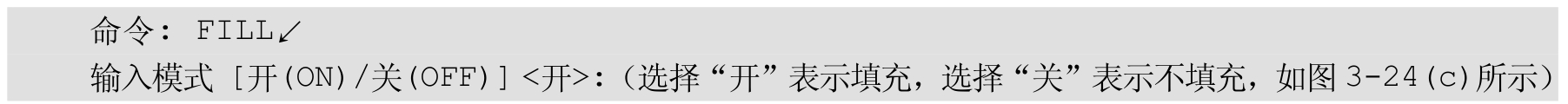

（2）用命令FILL可以控制圆环是否填充，具体方法如下。

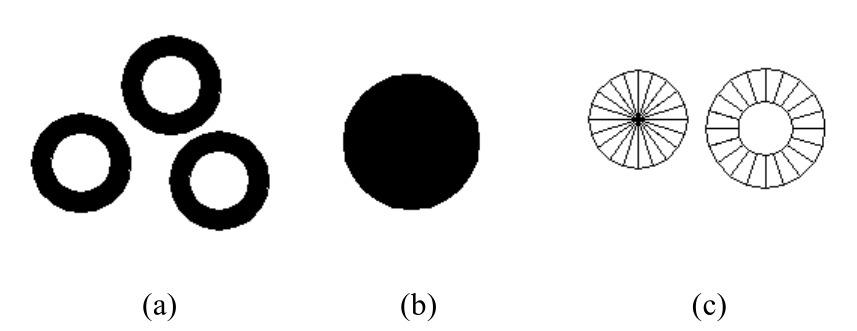

图3-24 绘制圆环
命令行：ELLIPSE（快捷命令：EL）。
菜单栏：选择菜单栏中的“绘图”→“椭圆”→“圆弧”命令。
工具栏：单击“绘图”工具栏中的“椭圆”按钮
或“椭圆弧”按钮
。
功能区：单击
“默认”选项卡
“绘图”面板中的

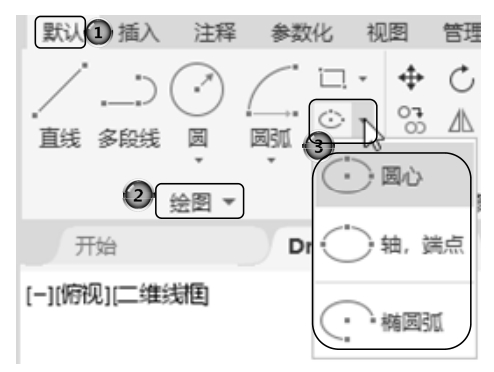

“椭圆”下拉菜单（如图3-25所示）。
图3-25 “椭圆”下拉菜单

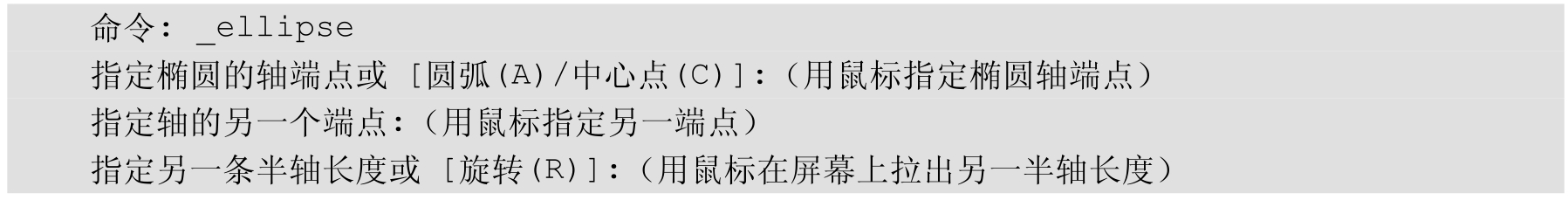

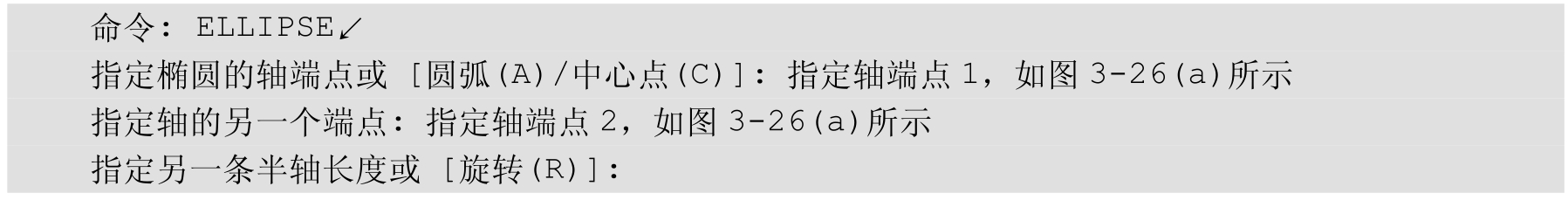

命令行提示与操作如下。
选项含义如表3-3所示。

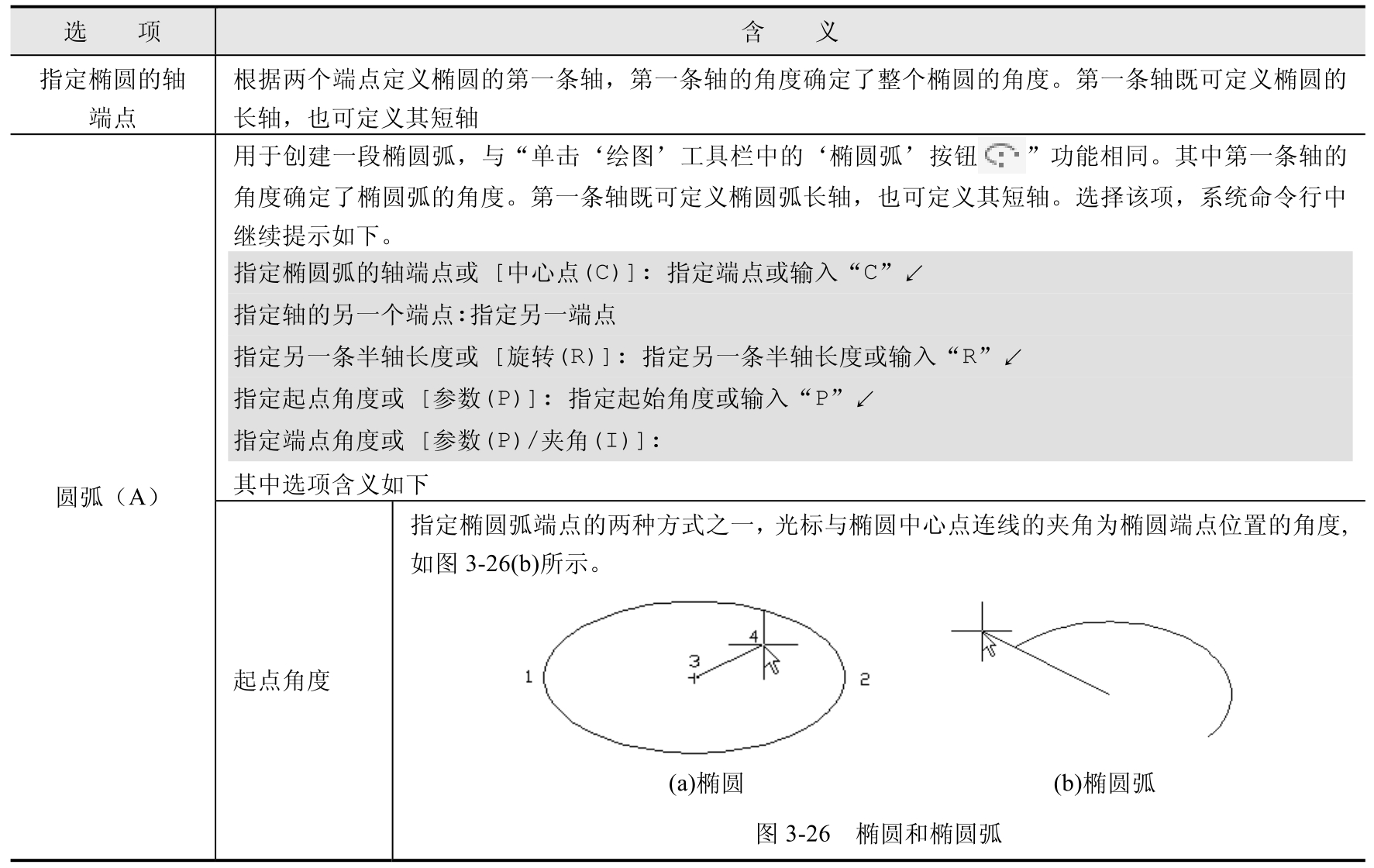

表3-3 “椭圆与椭圆弧”命令选项含义

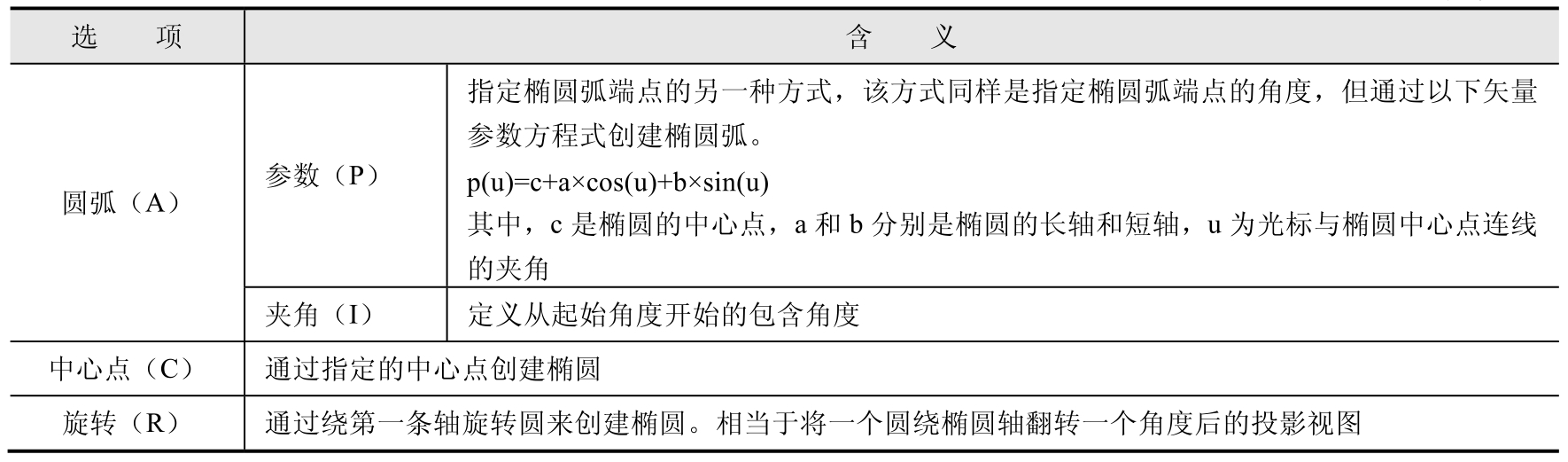

续表
注意： 椭圆命令生成的椭圆是以多义线还是以椭圆为实体，是由系统变量PELLIPSE决定的，当其为1时，生成的椭圆就是以多义线形式存在的。

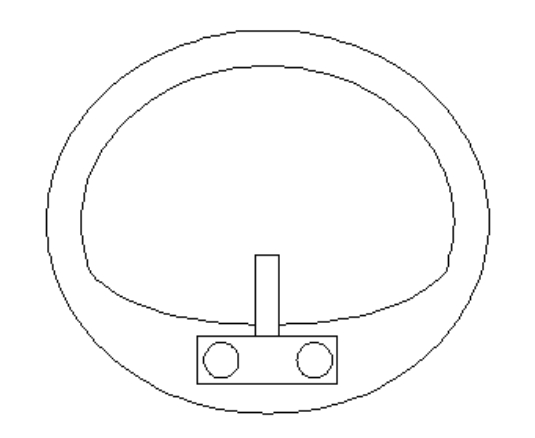

本例绘制的洗脸盆如图3-27所示。
绘制步骤
（1）单击“默认”选项卡“绘图”面板中的“直线”按钮

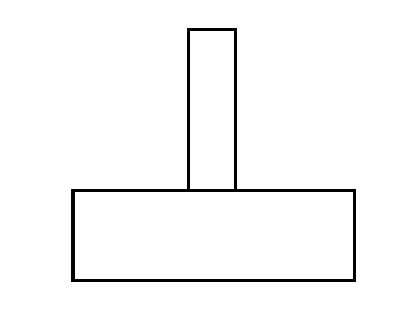

，绘制水龙头图形，绘制结果如图3-28所示。
（2）单击“默认”选项卡“绘图”面板中的“圆”按钮
，绘制两个水龙头旋钮，绘制结果如图3-29所示。
图3-27 洗脸盆
图3-28 绘制水龙头

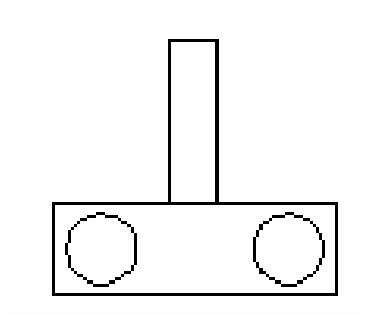

图3-29 绘制旋钮
（3）单击“默认”选项卡“绘图”面板中的“椭圆”按钮
，绘制脸盆外沿。
命令行提示与操作如下。
结果如图3-30所示。
（4）单击“默认”选项卡“绘图”面板中的“椭圆弧”按钮
，绘制脸盆部分内沿。

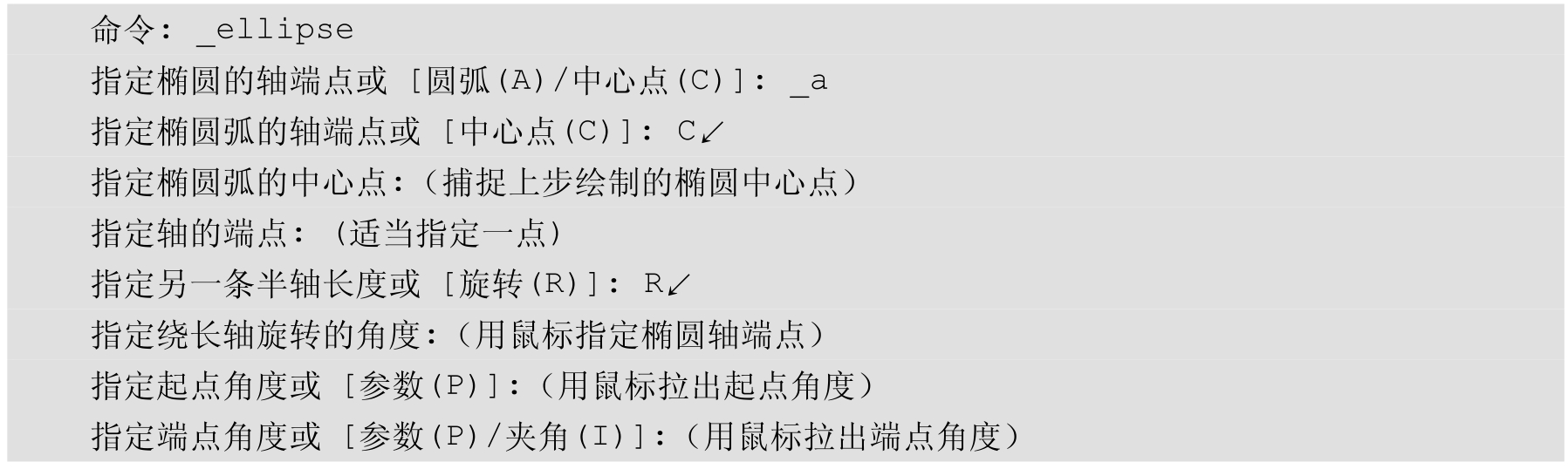

命令行提示与操作如下。
结果如图3-31所示。

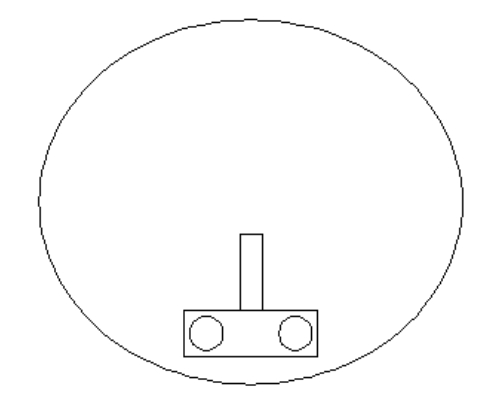

图3-30 绘制脸盆外沿

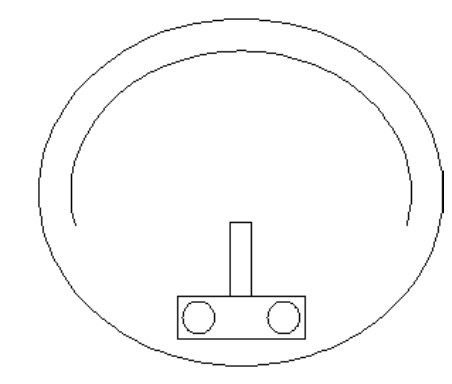

图3-31 绘制脸盆部分内沿
（5）单击“默认”选项卡“绘图”面板中的“圆弧”按钮
，绘制脸盆内沿其他部分，最终结果如图3-27所示。
动手练一练——绘制马桶

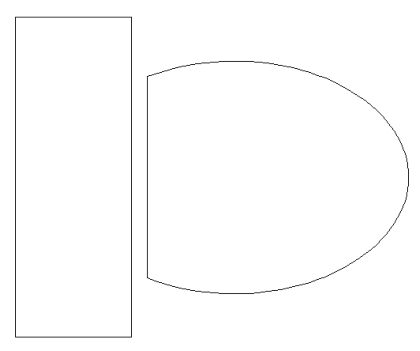

利用“直线”和“椭圆弧”命令绘制如图3-32所示的马桶。
图3-32 马桶
思路点拨
源文件：源文件\第3章\马桶.dwg
（1）利用“椭圆弧”命令绘制马桶外沿。
（2）利用“直线”命令绘制马桶后沿和水箱。
