图块也称块,它是由一组图形对象组成的集合,一组对象一旦被定义为图块,它们将成为一个整体,选中图块中任意一个图形对象即可选中构成图块的所有对象。AutoCAD把一个图块作为一个对象进行编辑修改等操作,用户可根据绘图需要把图块插入图中指定的位置,在插入时还可以指定不同的缩放比例和旋转角度。如果需要对组成图块的单个图形对象进行修改,还可以利用“分解”命令把图块炸开,分解成若干个对象。图块还可以重新定义,一旦被重新定义,整个图中基于该块的对象都将随之改变。
命令行:BLOCK(快捷命令:B)。
菜单栏:选择菜单栏中的“绘图”→“块”→“创建”命令。
工具栏:单击“绘图”工具栏中的“创建块”按钮
。
功能区:单击“默认”选项卡“块”面板中的“创建”按钮
或单击“插入”选项卡“块定义”面板中的“创建块”按钮
。
执行上述命令后,系统打开如图2-43所示的“块定义”对话框,利用该对话框可定义图块并为之命名。
选项含义如表2-4所示。

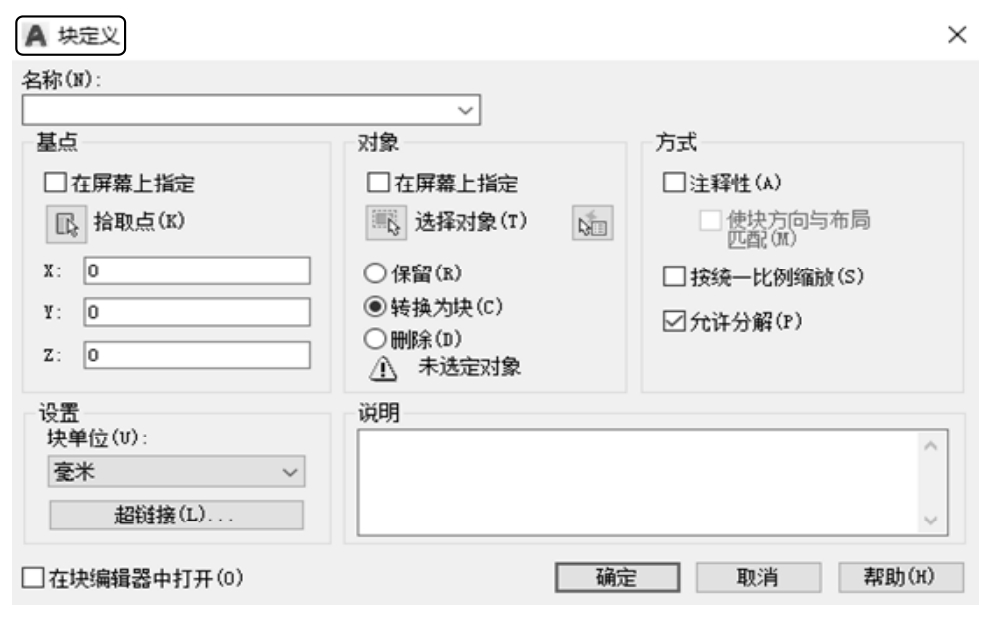

图2-43 “块定义”对话框

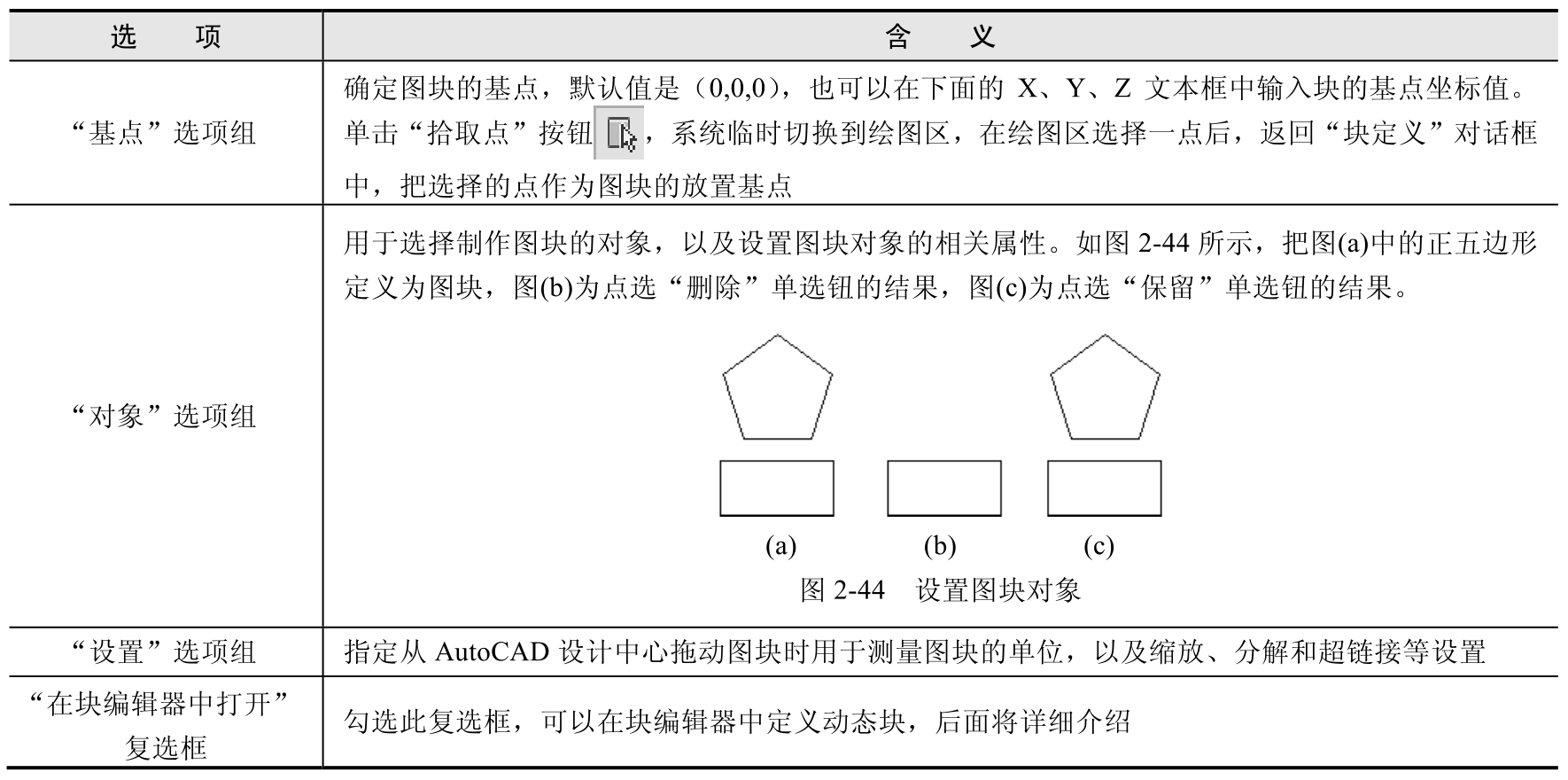

表2-4 “块定义”对话框选项含义

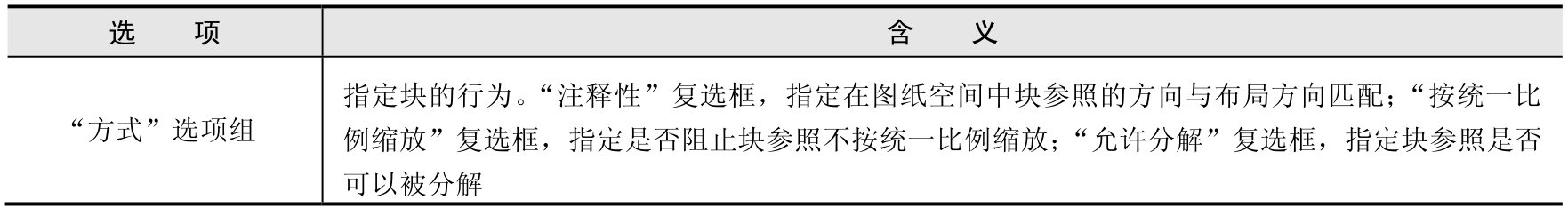

续表
利用BLOCK命令定义的图块保存在其所属的图形当中,该图块只能在该图形中插入,而不能插入其他的图形中。但是有些图块在许多图形中要经常用到,这时可以用WBLOCK命令把图块以图形文件的形式(后缀为.dwg)写入磁盘。图形文件可以在任意图形中用INSERT命令插入。
命令行:WBLOCK(快捷命令:W)。
功能区:单击“插入”选项卡“块定义”面板中的“写块”按钮
。
执行上述命令后,系统打开“写块”对话框,如图2-45所示,利用此对话框可把图形对象保存为图形文件或把图块转换成图形文件。

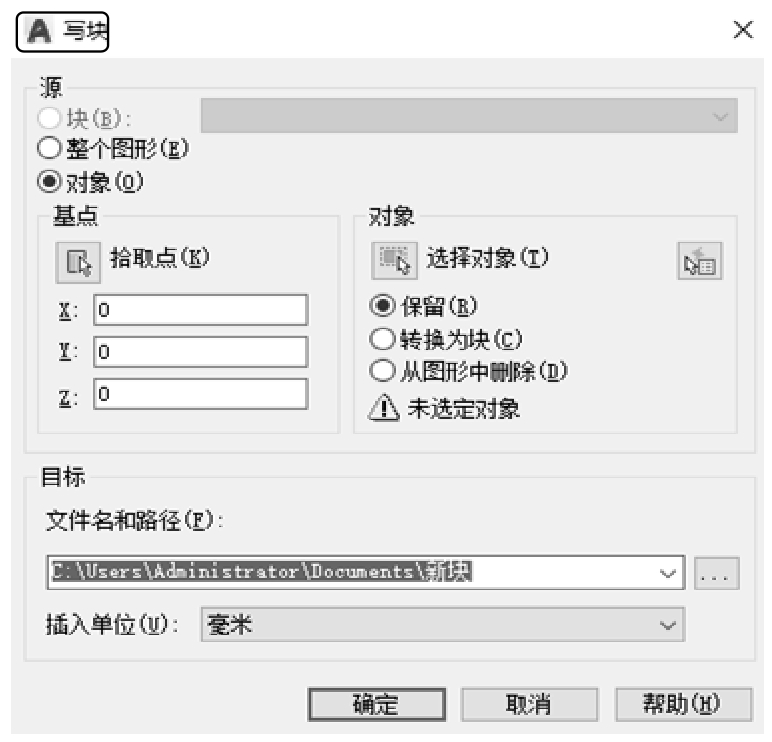

图2-45 “写块”对话框
选项含义如表2-5所示。

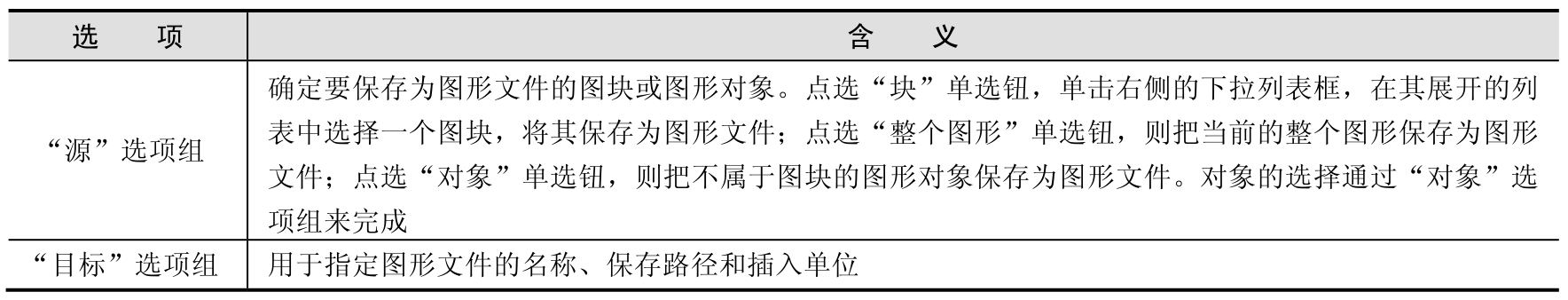

表2-5 “写块”对话框选项含义
在AutoCAD绘图过程中,可根据需要随时把已经定义好的图块或图形文件插入当前图形的任意位置,在插入的同时还可以改变图块的大小、旋转一定角度或把图块炸开等。插入图块的方法有多种,本节将逐一进行介绍。
命令行:INSERT(快捷命令:I)。
菜单栏:插入→块选项板。
工具栏:插入→插入块
或绘图→插入块
。
功能区:单击“默认”选项卡“块”面板中的“插入”下拉菜单,或单击“插入”选项卡“块”面板中的“插入”下拉菜单。
执行上述命令,在下拉菜单中选择“最近使用的块”,
打开“块”选项板,如图2-46所示。利用此选项板
设置插入点位置、插入比例以及旋转角度,可以指定要插入的图块及插入位置。

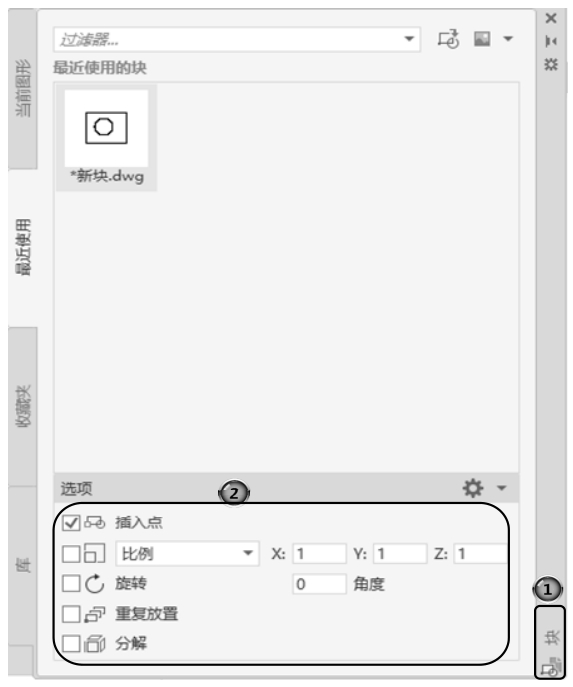

图2-46 “块”选项板
(1)“插入点”选项组:指定块的插入点。如果选中该选项,则插入块时使用定点设备或手动输入坐标,即可指定插入点。如果未选中该选项,将使用之前指定的坐标。

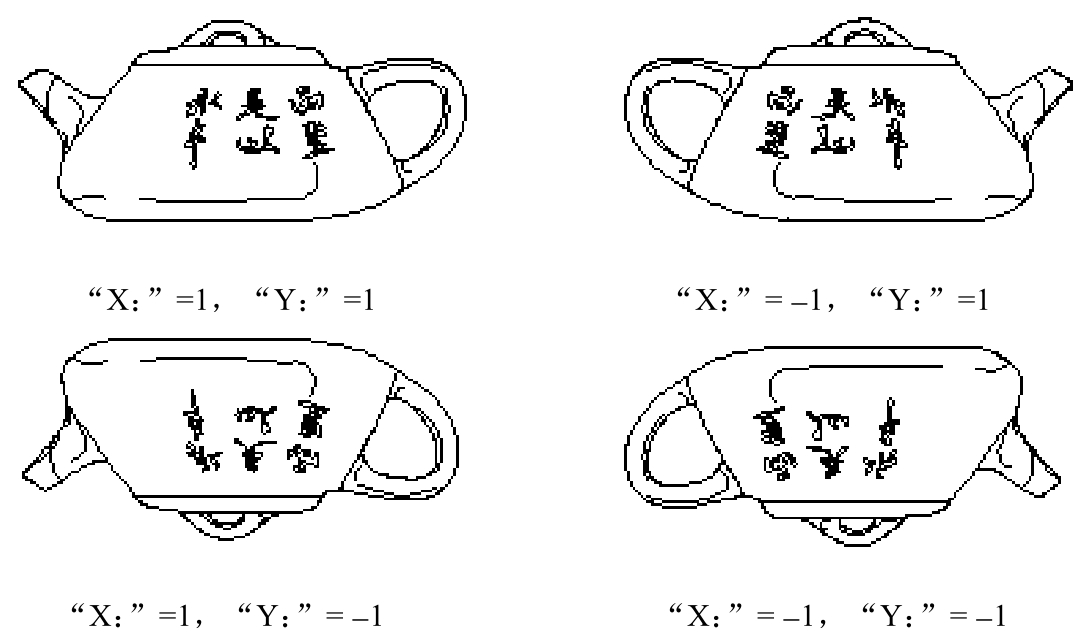

(2)“比例”选项组:确定插入图块时的缩放比例。图块被插入到当前图形中的时候,可以以任意比例放大或缩小,如图2-47所示,图2-47(a)是被插入的图块,图2-47(b)为取比例系数为1.5插入该图块的结果,图2-47(c)为取比例系数为0.5的结果,X轴方向和Y轴方向的比例系数也可以取不同值,如图2-47(d)所示,X轴方向的比例系数为1,Y轴方向的比例系数为1.5。另外,比例系数还可以是一个负数,当为负数时表示插入图块的镜像,其效果如图2-48所示。

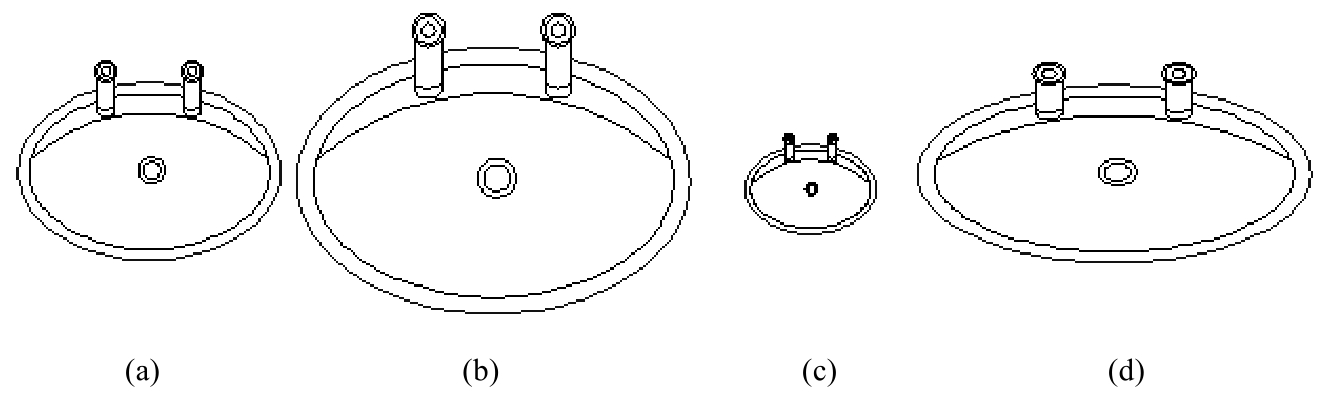

图2-47 取不同缩放比例插入图块的效果
(3)“旋转”选项组:不勾选“旋转”复选框,直接在右侧角度文本框中输入旋转角度。图块被插入到当前图形中的时候,可以绕其基点旋转一定角度,角度可以是正数(表示沿逆时针方向旋转),也可以是负数(表示沿顺时针方向旋转)。如图2-49(b)是图2-49(a)所示的图块旋转30°插入的效果,图2-49(c)是旋转-30°插入的效果。
图2-48 取不同缩放比例插入图块的效果

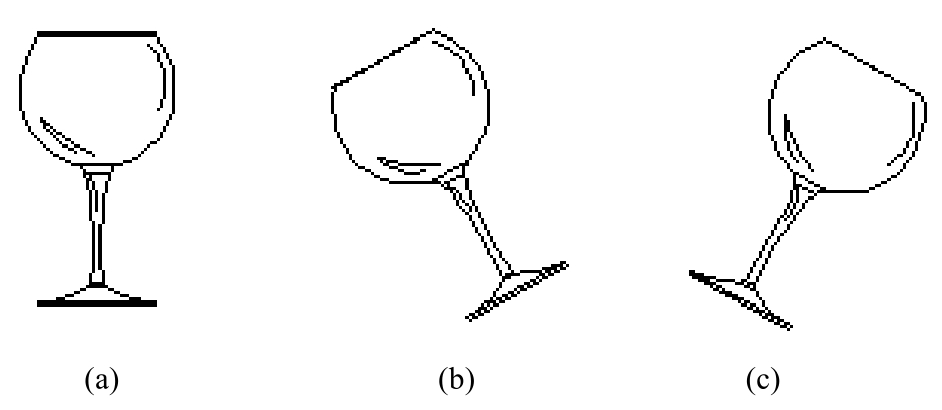

图2-49 以不同旋转角度插入图块的效果
勾选“旋转”复选框,插入图块时,在绘图区适当位置单击鼠标左键确定插入点,然后拖拽鼠标可以调整图块的旋转角度,或在命令行直接输入指定角度,最后单击回车键或者鼠标左键以确定图块旋转角度。
(4)“重复放置”复选框:控制是否自动重复块插入。如果选中该选项,系统将自动提示其他插入点,直到按Esc键取消命令。如果取消选中该选项,将插入指定的块一次。
(5)“分解”复选框:选中此复选框,则在插入块的同时把其炸开,插入到图形中的组成块的对象不再是一个整体,可对每个对象单独进行编辑操作。
