2.6 图层操作

AutoCAD提供了图层工具，对每个图层规定其颜色和线型，并把具有相同特征的图形对象放在同一图层上绘制，这样绘图时不用分别设置对象的线型和颜色，不仅方便绘图，而且保存图形时只需存储其几何数据和所在图层即可，因而既节省了存储空间，又可以提高工作效率。

2.6.1 建立新图层

新建的CAD文档中只能自动创建一个名为0的特殊图层。默认情况下，图层0将被指定使用7号颜色、CONTINUOUS线型、默认线宽以及NORMAL打印样式。不能删除或重命名图层0。通过创建新的图层，可以将类型相似的对象指定给同一个图层使其相关联。例如，可以将构造线、文字、标注和标题栏置于不同的图层上，并为这些图层指定通用特性。通过将对象分类放到各自的图层中，可以快速有效地控制对象的显示以及对其进行更改。

1.执行方式

命令行：LAYER。

菜单：“格式”→“图层”。

工具栏：“图层”→“图层特性管理器” ，如图2-28所示。

功能区：单击“默认”选项卡“图层”面板中的“图层特性”按钮 或单击“视图”选项卡“选项板”面板中的“图层特性”按钮 。

2.操作步骤

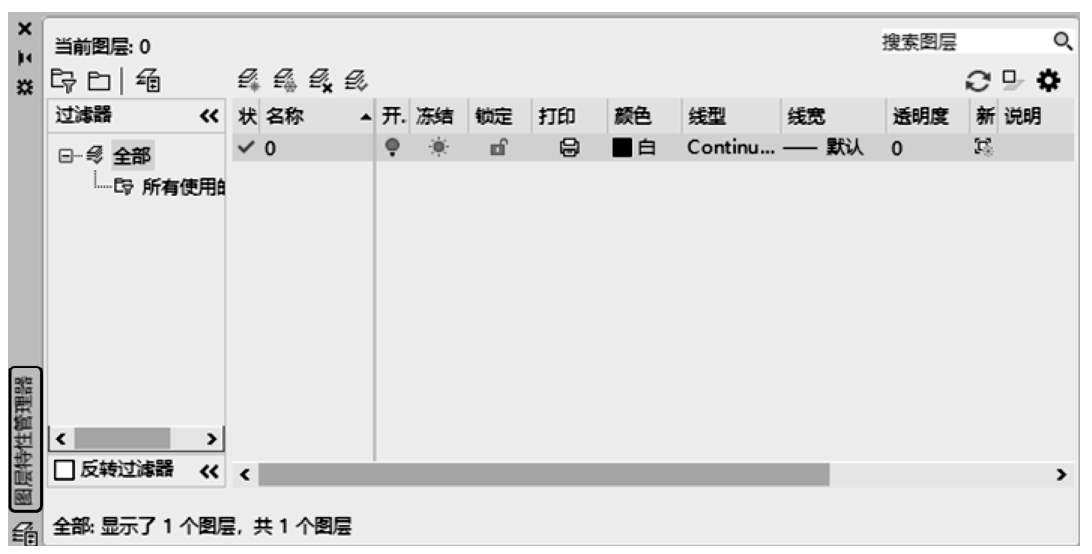

执行上述命令后，系统弹出“图层特性管理器”对话框，如图2-29所示。

单击“图层特性管理器”对话框中“新建图层”按钮 ，建立新图层，默认的图层名为“图层1”。可以根据绘图需要，更改图层名，例如改为实体层、中心线层或标准层等。

图层的名字可以包含字母、数字、空格和特殊符号，AutoCAD 2022支持长达255个字符的图层名字。新的图层继承了建立新图层时所选中的已有图层的所有特性（颜色、线型、ON/OFF状态等），如果新建图层时没有图层被选中，则新图层具有默认的设置。

注意： 如果要建立不只一个图层，无需重复单击“新建”按钮。更有效的方法是：在建立一个新的图层“图层1”后，改变图层名，在其后输入一个逗号“，”，这样就会自动建立一个新图层“图层1”，改变图层名，再输入一个逗号，又建立一个新的图层，依次建立各个图层。也可以按两次Enter键，建立另一个新的图层。图层的名称也可以更改，直接双击图层名称，输入新的名称。

在每个图层属性设置中，包括“状态”“名称”“开/关闭”“冻结/解冻”“锁定/解锁”“颜色”“线型”“线宽”“透明度”“打印/不打印”“打印样式”“新视口冻结”和“说明”13个参数。下面将讲述如何设置其中部分图层参数。

（1）设置图层线条颜色

在工程制图中，整个图形包含多种不同功能的图形对象，例如实体、剖面线与尺寸标注等，为了便于直观区分它们，有必要针对不同的图形对象使用不同的颜色，例如实体层使用白色、剖面线层使用青色等。

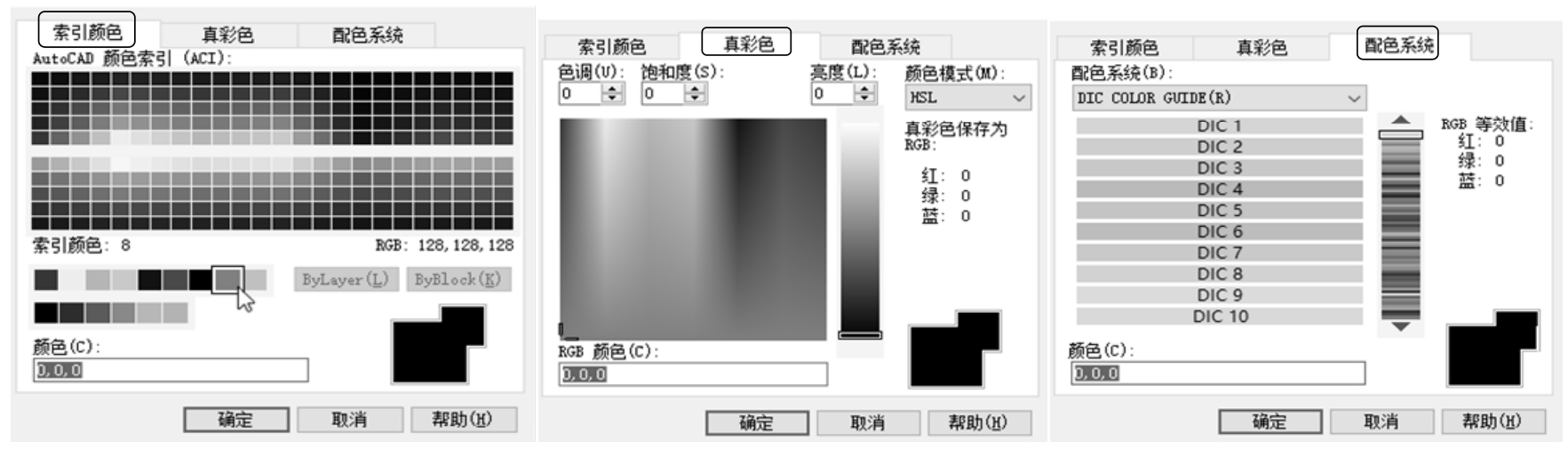

要改变图层的颜色时，单击图层所对应的颜色图标，弹出“选择颜色”对话框，如图2-30所示。它是一个标准的颜色设置对话框，可以使用索引颜色、真彩色和配色系统3个选项卡来选择颜色。系统显示RGB配比，即Red（红）、Green（绿）和Blue（蓝）3种颜色。

（2）设置图层线型

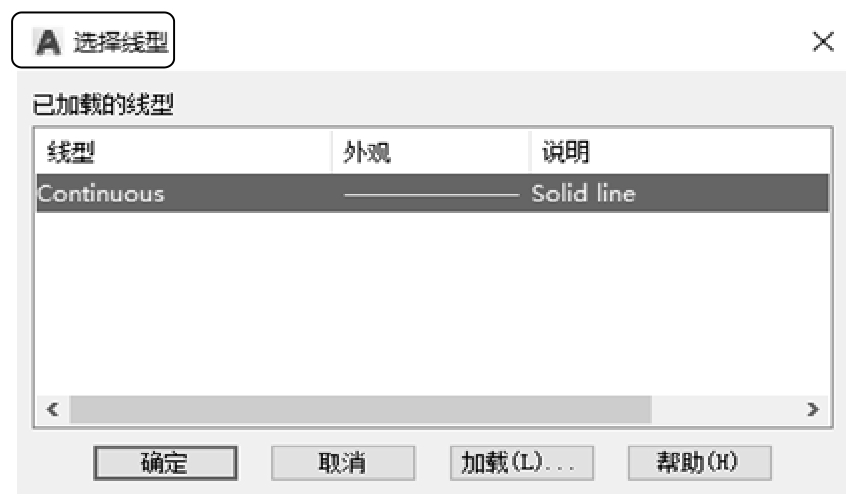

单击图层所对应的线型图标，弹出“选择线型”对话框，如图2-31所示。默认情况下，在“已加载的线型”列表框中，系统中只添加了Continuous线型。单击“加载”按钮，打开“加载或重载线型”对话框，如图2-32所示，可以看到AutoCAD还提供了许多其他的线型，用鼠标选择所需线型，单击“确定”按钮，即可把该线型加载到“已加载的线型”列表框中，可以按住Ctrl键选择几种线型同时加载。

（3）设置图层线宽

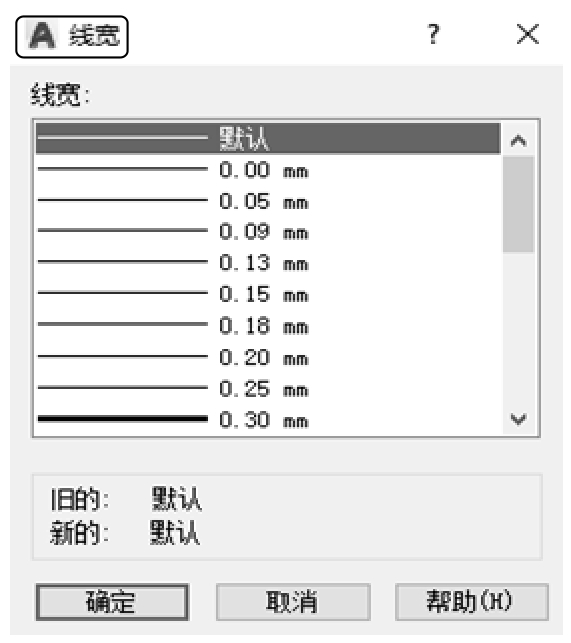

单击图层所对应的线宽图标，弹出“线宽”对话框，如图2-33所示。选择一个线宽，单击“确定”按钮完成对图层线宽的设置。

图层线宽的默认值为0.25mm。在状态栏为“模型”状态时，显示的线宽同计算机的像素有关。线宽为零时，显示为一个像素的线宽。单击状态栏中的“线宽”按钮，屏幕上显示的图形线宽，显示的线宽与实际线宽成比例，如图2-34所示，但线宽不随着图形的放大和缩小而变化。“线宽”功能关闭时，不显示图形的线宽，图形的线宽均为默认宽度值显示。可以在“线宽”对话框选择需要的线宽。

2.6.2 设置图层

除上面讲述的通过图层管理器设置图层的方法外，还有几种其他的简便方法可以设置图层的颜色、线宽、线型等参数。

1.直接设置图层

可以直接通过命令行或菜单设置图层的颜色、线宽、线型。

（1）颜色执行方式

命令行：COLOR。

菜单栏：“格式”→“颜色”。

（2）颜色操作步骤

执行上述命令后，系统弹出“选择颜色”对话框，如图2-30所示。

（3）线型执行方式

命令行：LINETYPE。

菜单栏：“格式”→“线型”。

（4）线型操作步骤

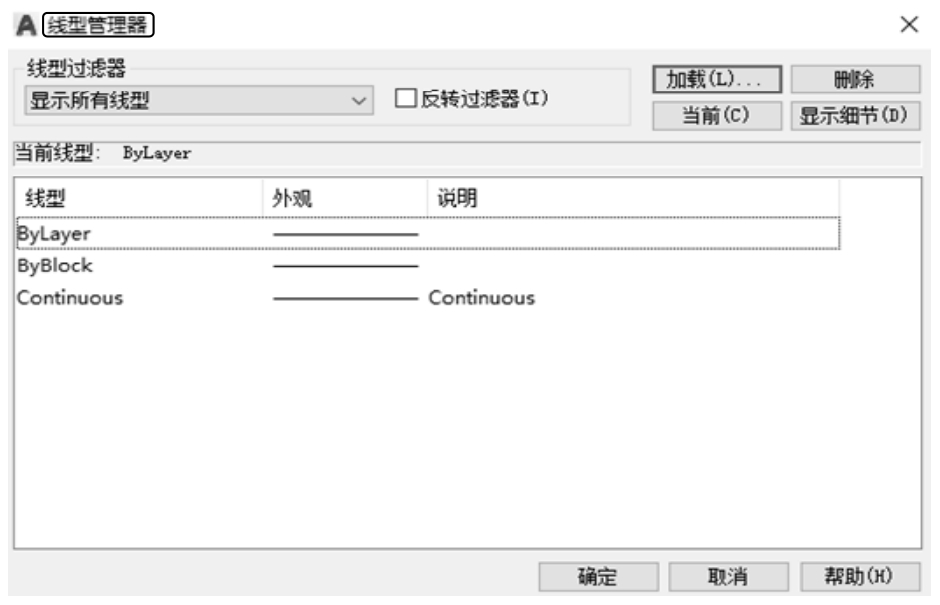

执行上述命令后，系统弹出“线型管理器”对话框，如图2-35所示。

（5）线宽执行方式

命令行：LINEWEIGHT或LWEIGHT。

菜单栏：“格式”→“线宽”。

（6）线宽操作步骤

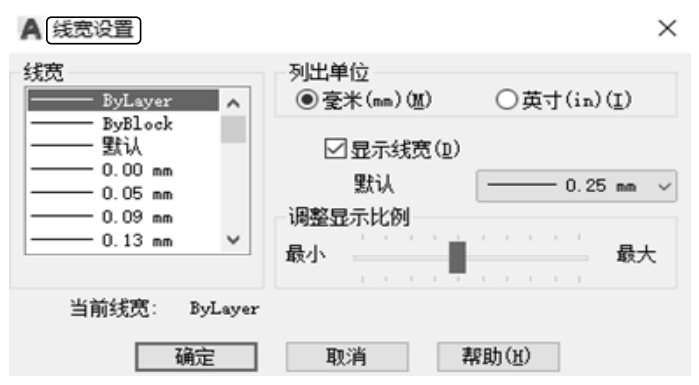

执行上述命令后，系统弹出“线宽设置”对话框，如图2-36所示。该对话框的使用方法与图2-33所示的“线宽”对话框类似。

2.利用“特性”工具栏设置图层

AutoCAD提供了一个“特性”工具栏，如图2-37所示。用户能够控制和使用工具栏上的“对象特性”工具栏快速地查看和改变所选对象的图层、颜色、线型和线宽等特性。“特性”工具栏上的图层颜色、线型、线宽和打印样式的控制增强了查看和编辑对象属性的命令。在绘图屏幕上选择任何对象都将在工具栏上自动显示它所在图层、颜色、线型等属性。

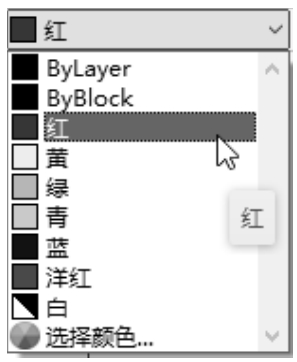

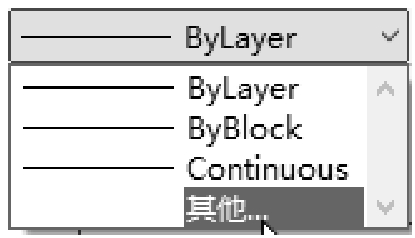

也可以在“特性”工具栏上的“颜色”“线型”“线宽”和“打印样式”下拉列表中选择需要的参数值。如果在“颜色”下拉列表中选择“选择颜色”选项，如图2-38所示，系统就会打开“选择颜色”对话框，如图2-30所示；同样，如果在“线型”下拉列表中选择“其他”选项，如图2-39所示，系统就会打开“线型管理器”对话框，如图2-35所示。

3.用“特性”选项板设置图层

（1）执行方式

命令行：DDMODIFY或PROPERTIES。

菜单：“修改”→“特性”。

工具栏：“标准”→“特性” 。

功能区：单击“视图”选项卡“选项板”面板中的“特性”按钮 或单击“默认”选项卡“特性”面板中的“对话框启动器”按钮 。

（2）操作步骤

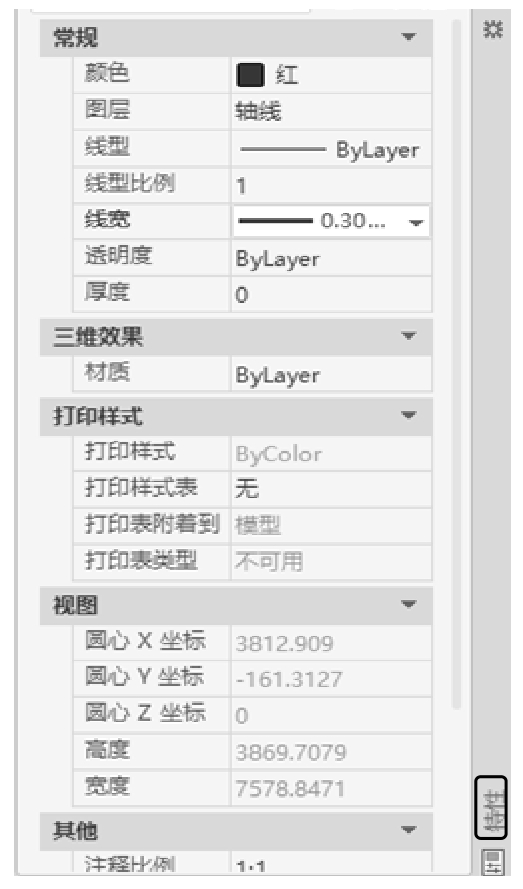

执行上述命令后，系统弹出“特性”选项板，如图2-40所示。在其中可以方便地设置或修改图层、颜色、线型、线宽等属性。
