AutoCAD交互绘图必须输入必要的指令和参数。有多种AutoCAD命令输入方式，下面以画直线为例，介绍命令输入方式。

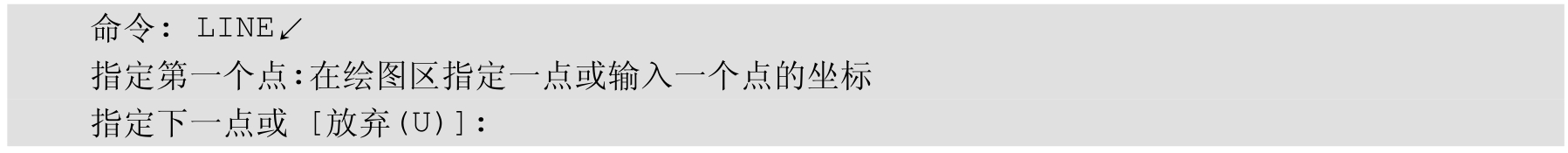

（1）在命令行输入命令名。命令字符可不区分大小写，例如，命令“LINE”。执行命令时，在命令行提示中经常会出现命令选项。在命令行输入绘制直线命令“LINE”后，命令行中的提示如下。
命令行中不带括号的提示为默认选项（如上面的“指定下一点或”），因此可以直接输入直线段的起点坐标或在绘图区指定一点，如果要选择其他选项，则应该首先输入该选项的标识字符，如“放弃”选项的标识字符“U”，然后按系统提示输入数据即可。在命令选项的后面有时还带有尖括号，尖括号内的数值为默认数值。
（2）在命令行输入命令缩写字。如L（Line）、C（Circle）、A（Arc）、Z（Zoom）、R（Redraw）、M（Move）、CO（Copy）、PL（Pline）、E（Erase）等。
（3）选择“绘图”菜单栏中对应的命令，在命令行窗口中可以看到对应的命令说明及命令名。
（4）单击“绘图”工具栏中对应的按钮，在命令行窗口中也可以看到对应的命令说明及命令名。

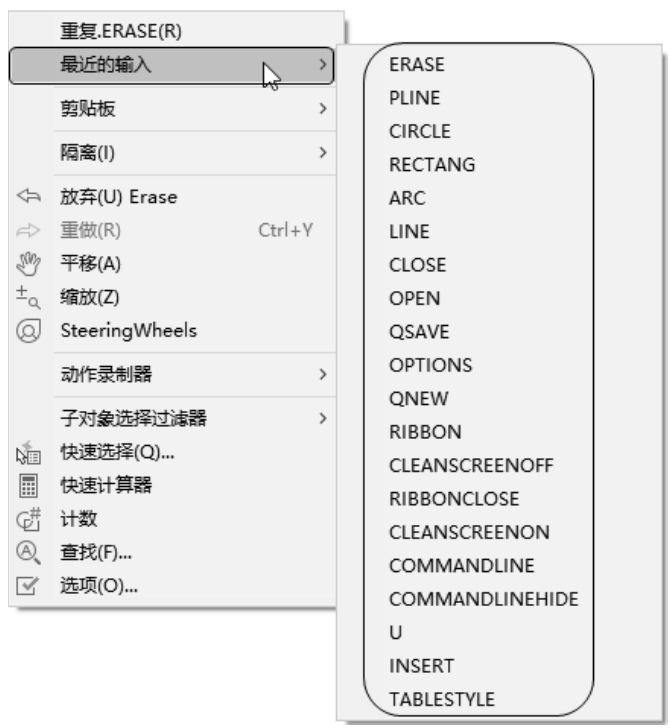

（5）在绘图区打开快捷菜单。如果在前面刚使用过要输入的命令，可以在绘图区右击，打开快捷菜单，在“最近的输入”子菜单中选择需要的命令，如图2-26所示。“最近的输入”子菜单中储存最近使用的几个命令，如果是经常重复使用的命令，这种方法就比较快速简洁。
图2-26 命令行右键快捷菜单
（6）在绘图区右击。如果用户要重复使用上次使用的命令，可以直接在绘图区右击，系统立即重复执行上次使用的命令，这种方法适用于重复执行某个命令。
注意： 在命令行中输入坐标时，请检查此时的输入法是否是英文输入。如果是中文输入法，例如输入“120，20”，则由于逗号“，”的原因，系统会认定该坐标输入无效。这时，只需将输入法改为英文输入状态即可。
（1）命令的重复。单击<Enter>键，可重复调用上一个命令，不管上一个命令是完成了还是被取消了。
（2）命令的撤销。在命令执行的任何时刻都可以取消和终止命令的执行。
执行方式如下。
命令行：UNDO。
菜单栏：选择菜单栏中的“编辑”→“放弃”命令。
快捷键：按<Esc>键。
（3）命令的重做。已被撤销的命令要恢复重做，可以恢复撤销的最后一个命令。
命令行：REDO。
菜单栏：选择菜单栏中的“编辑”→“重做”命令。
快捷键：按<Ctrl>+<Y>键。

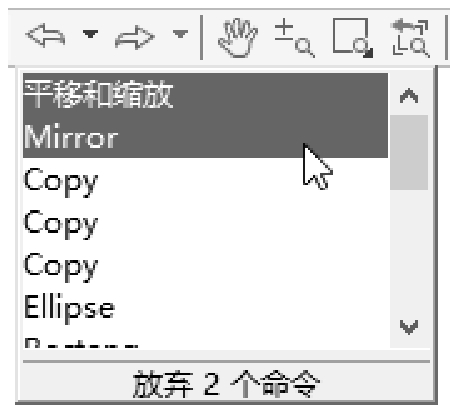

AutoCAD 2022可以一次执行多重放弃和重做操作。单击“标准”工具栏中的“放弃”按钮
或“重做”按钮
后面的小三角，可以选择要放弃或重做的操作，如图2-27所示。
图2-27 多重放弃选项
图形缩放命令类似于照相机的镜头，可以放大或缩小屏幕所显示的范围，只改变视图的比例，但对象的实际尺寸并不发生变化。当放大一部分图形的显示尺寸时，可以更清楚地查看这个区域的细节；相反，如果缩小图形的显示尺寸，则可以查看更大的区域，如整体浏览。
（1）执行方式
命令行：ZOOM。
菜单：视图→缩放→实时。
工具栏：标准→实时缩放
。
功能区：单击“视图”选项卡“导航”面板中的“范围”下拉菜单中的“实时”按钮
。
（2）操作步骤

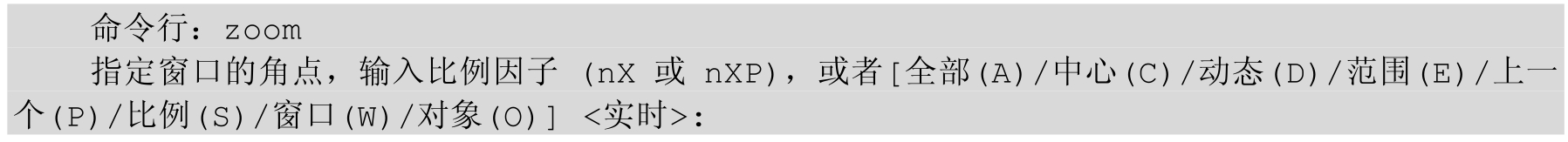

命令行提示如下：
选项说明。
①实时：这是“缩放”命令的默认操作，即在输入“ZOOM”命令后，直接按Enter键，将自动执行实时缩放操作。实时缩放就是可以通过上下移动鼠标交替进行放大和缩小。
②全部（A）：执行“ZOOM”命令后，在提示文字后输入“A”，即可执行“全部（A）”缩放操作。使用“全部（A）”缩放选项，可查看当前视口中的整个图形。
③圆心（C）：通过确定一个中心点，该选项可以定义一个新的显示窗口。操作过程中需要指定中心点以及输入比例或高度。输入比例大，则数值越大，图形放大倍数也将越大。
④动态（D）：通过操作一个表示视口的视图框，可以确定所需显示的区域。
⑤范围（E）：可以使图形缩放至整个显示范围。图形的范围由图形所在的区域构成，剩余的空白区域将被忽略。
⑥上一个（P）：在绘制一幅复杂的图形时，有时需要放大图形的一部分以进行细节的编辑。当编辑完成后，有时希望回到前一个视图。这种操作可以使用“上一个（P）”选项来实现。连续使用“上一个（P）”选项可以恢复前10个视图。
⑦比例（S）：提供了3种使用方法。在提示信息下，直接输入比例系数，AutoCAD将按照此比例因子放大或缩小图形的尺寸。如果在比例系数后面加一个“X”，则表示相对于当前视图计算的比例因子。使用比例因子的第三种方法就是相对于图形空间，例如，可以在图纸空间阵列布排或打印出模型的不同视图。
⑧窗口（W）：是最常使用的选项。通过确定一个矩形窗口的两个对角来指定所需缩放的区域，对角点可以由鼠标光标指定，也可以输入坐标确定。指定窗口的中心点将成为新的显示屏幕的中心点。窗口中的区域将被放大或者缩小。
⑨对象（O）：缩放以便尽可能大地显示一个或多个选定的对象并使其位于视图的中心。可以在启动ZOOM命令前后选择对象。
这里提到了诸如放大、缩小或移动的操作，仅仅是对图形在屏幕上的显示进行控制，图形本身并没有任何改变。
当图形幅面大于当前视口时，例如使用图形缩放命令将图形放大，如果需要在当前视口之外观察或绘制一个特定区域时，可以使用图形平移命令来实现。平移命令能将在当前视口以外的图形的一部分移动进来查看或编辑，但不会改变图形的缩放比例。执行方式如下。
命令行：PAN。
菜单：视图→平移。
工具栏：标准→实时平移
。
功能区：单击“视图”选项卡“导航”面板中的“平移”按钮
。
快捷菜单：绘图窗口中单击右键→平移。
激活平移命令之后，光标将变成一只“小手”，可以在绘图窗口中任意移动，以示当前正处于平移模式。
单击并按住鼠标左键将光标锁定在当前位置，即“小手”已经抓住图形，然后，拖动图形使其移动到所需位置上。
松开鼠标左键将停止平移图形。可以反复按下鼠标左键，拖动，松开，将图形平移到其他位置上。
平移命令预先定义了一些不同的菜单选项与按钮，它们可用于在特定方向上平移图形，在激活平移命令后，这些选项可以从菜单“视图”→“平移”→“*”中调用。
（1）实时：是平移命令中最常用的选项，也是默认选项，前面提到的平移操作都是指实时平移，通过鼠标的拖动来实现任意方向上的平移。
（2）点：这个选项要求确定位移量，这就需要确定图形移动的方向和距离。可以通过输入点的坐标或用鼠标指定点的坐标来确定位移。
（3）左：该选项移动图形使屏幕左部的图形进入显示窗口。
（4）右：该选项移动图形使屏幕右部的图形进入显示窗口。
（5）上：该选项向底部平移图形后，使屏幕顶部的图形进入显示窗口。
（6）下：该选项向顶部平移图形后，使屏幕底部的图形进入显示窗口。
在AutoCAD 2022中，除可以通过在命令行输入命令、单击工具栏按钮或选择菜单栏中的命令来完成操作外，还可以通过使用键盘上的一组或单个快捷键快速实现指定功能，如按<F1>键，系统调用AutoCAD帮助对话框。
系统使用AutoCAD传统标准（Windows之前）或Microsoft Windows标准解释快捷键。有些快捷键在AutoCAD的菜单中已经指出，如“粘贴”的快捷键为“Ctrl+V”，这些只要用户在使用的过程中多加留意，就会熟练掌握。快捷键的定义见菜单命令后面的说明，如“复制Ctrl+C”。
有的命令有两种执行方式，通过对话框或通过命令行输入命令。如指定使用命令行方式，可以在命令名前加短画线来表示，如“-LAYER”表示用命令行方式执行“图层”命令。而如果在命令行输入“LAYER”，系统则会打开“图层特性管理器”对话框。
另外，有些命令同时存在命令行、菜单栏和工具栏3种执行方式，这时如果选择菜单栏或工具栏方式，命令行会显示该命令，并在前面加一下画线。例如，通过菜单或工具栏方式执行“直线”命令时，命令行会显示“_line”，命令的执行过程与结果与命令行方式相同。
