2.2 设置绘图环境

2.2.1 设置图形单位

1.执行方式

命令行：DDUNITS（或UNITS，快捷命令：UN）。

菜单栏：选择菜单栏中的“格式”→“单位”命令。

执行上述命令后，系统打开“图形单位”对话框，如图2-15所示，该对话框用于定义单位和角度格式。

2.选项说明

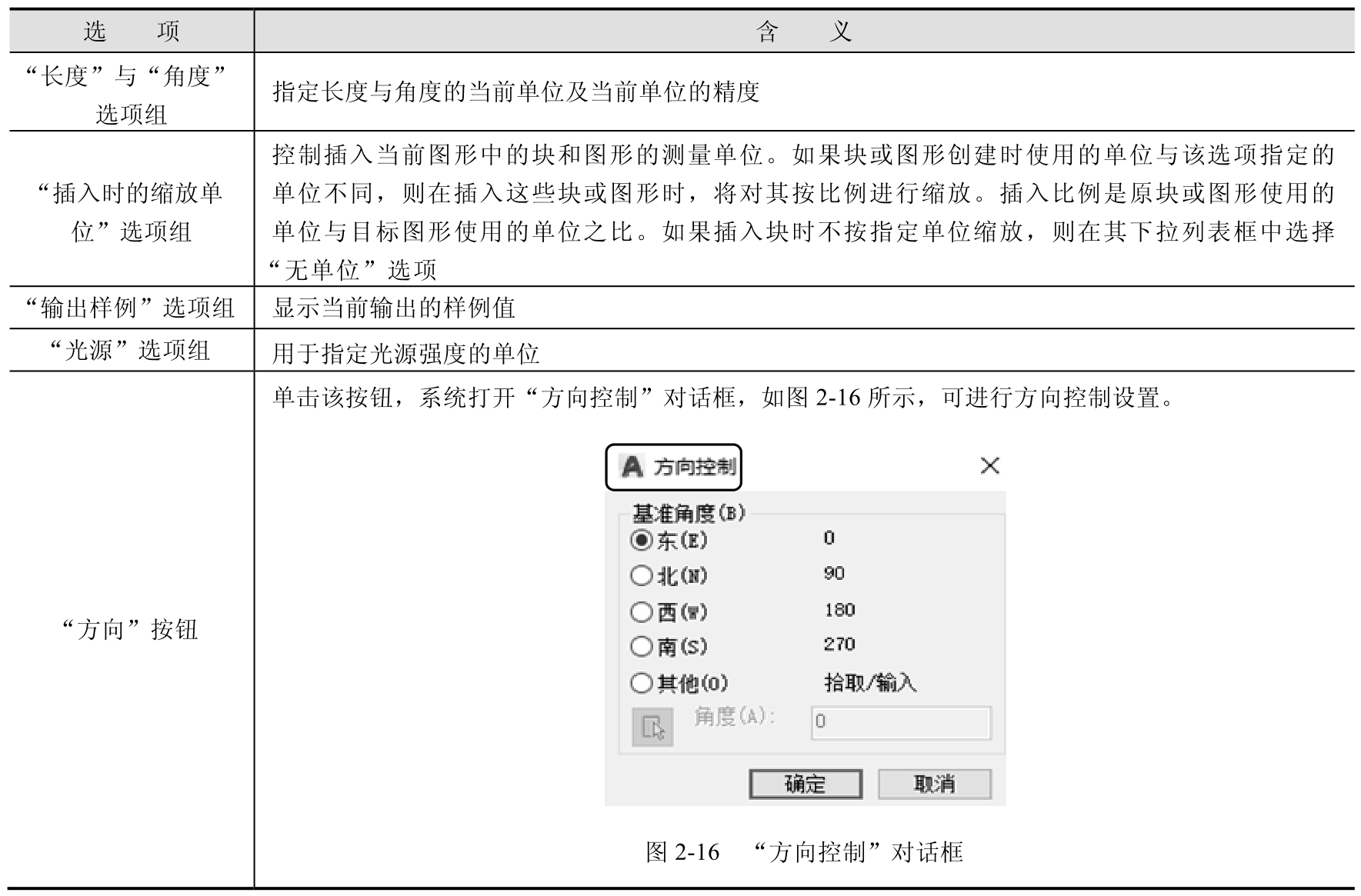

选项的含义如表2-1所示。

2.2.2 设置图形界限

1.执行方式

命令行：LIMITS。

菜单栏：选择菜单栏中的“格式”→“图形界限”命令。

2.操作步骤

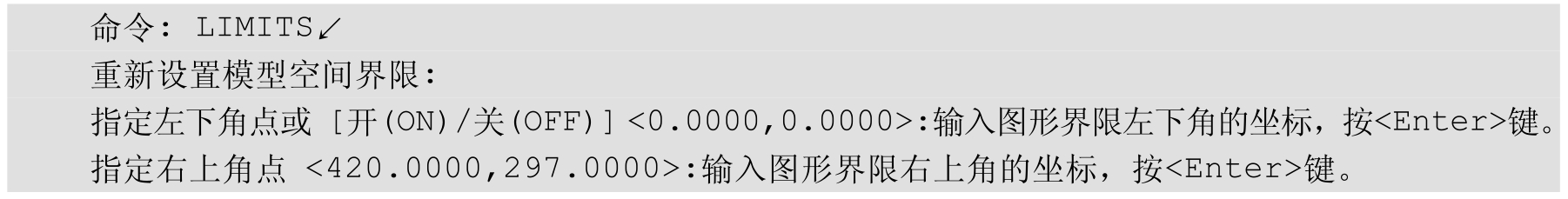

命令行提示与操作如下。

3.选项说明

选项的含义如表2-2所示。
