比例为图样中图形与其实物相应要素的线性尺寸之比，分为原值比例、放大比例、缩小比例三种。
需要按比例绘制图形时，应符合表1-2所示的规定，选取适当的比例。必要时也允许选取表1-3规定（GB/T14690—1993）的比例。

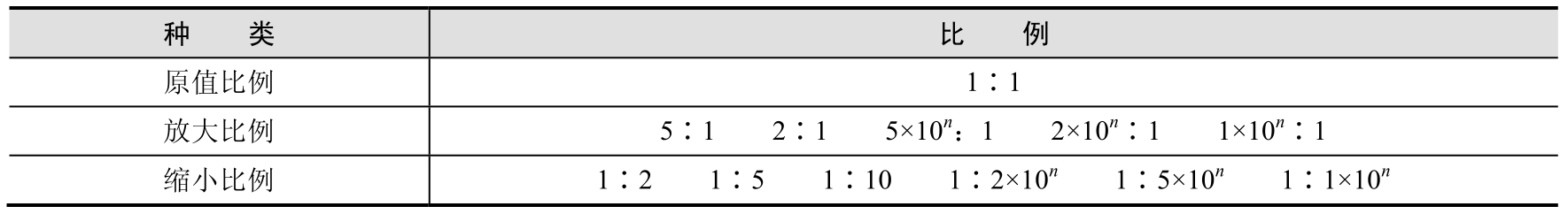

表1-2 标准比例系列
注意：
n
为正整数。

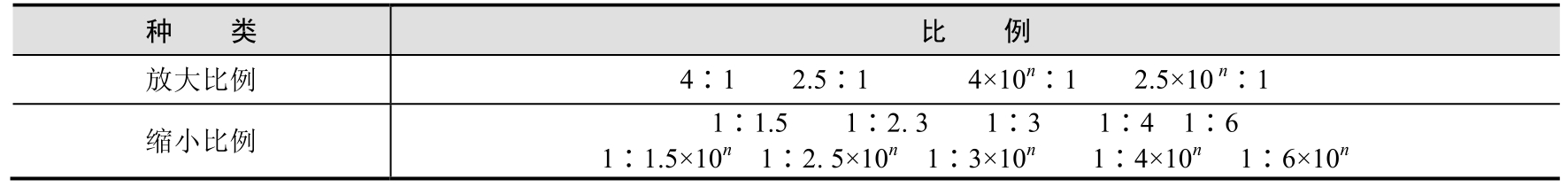

表1-3 可用比例系列
注意：
（1）比例一般标注在标题栏中，必要时可在视图名称的下方或右侧标出。
（2）不论采用哪种比例绘制图形，尺寸数值按原值注出。
