1.执行方式
命令行：RECTANG（快捷命令：REC）。
菜单栏：选择菜单栏中的“绘图”→“矩形”命令。
工具栏：单击“绘图”工具栏中的“矩形”按钮
。
功能区：单击“默认”选项卡“绘图”面板中的“矩形”按钮
。
2.操作步骤

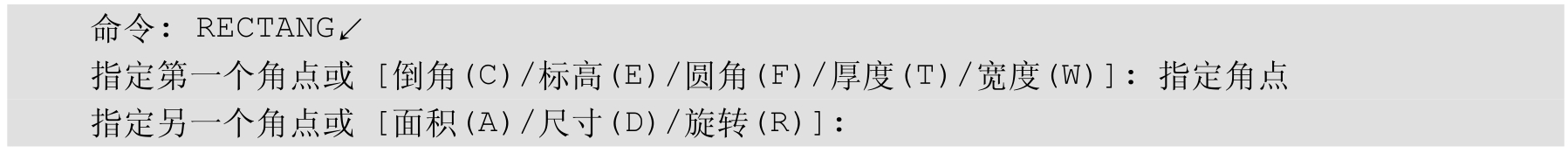

命令行提示与操作如下。
3.选项说明

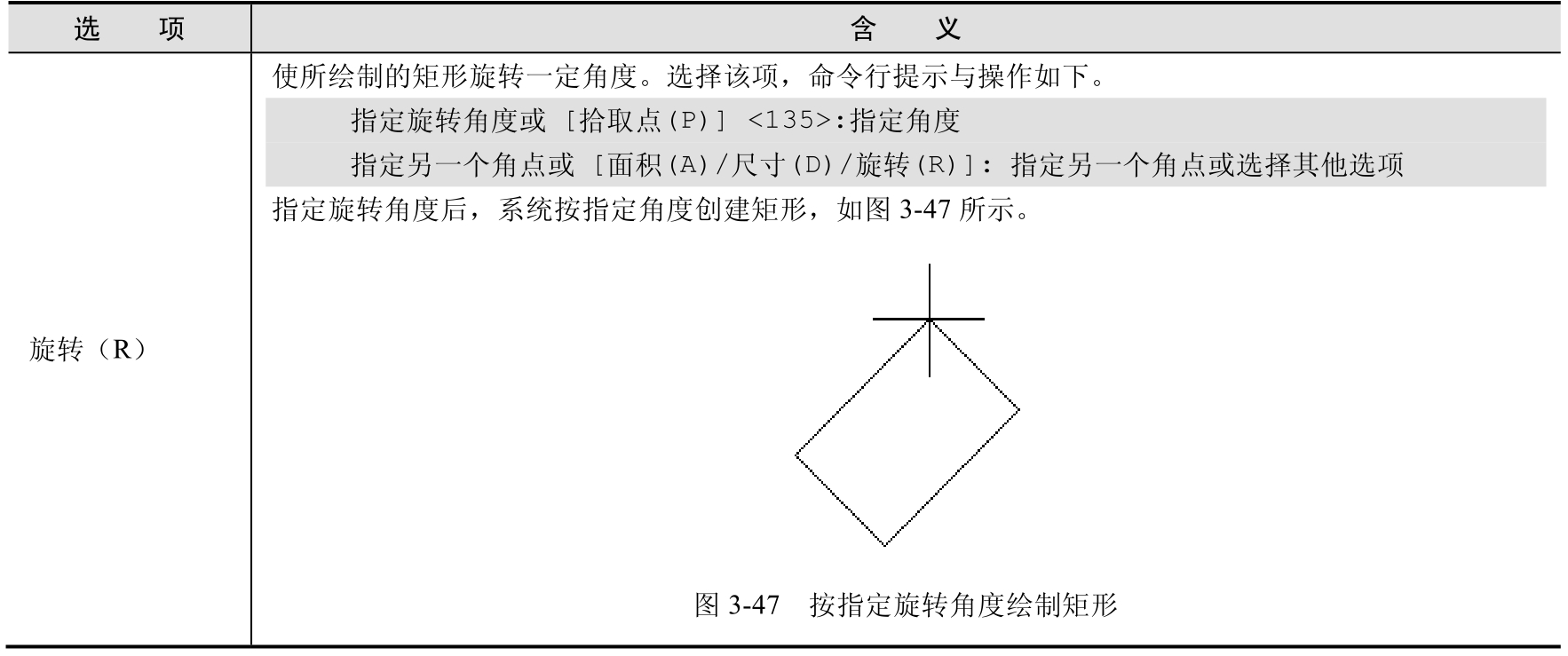

选项含义如表3-4所示。

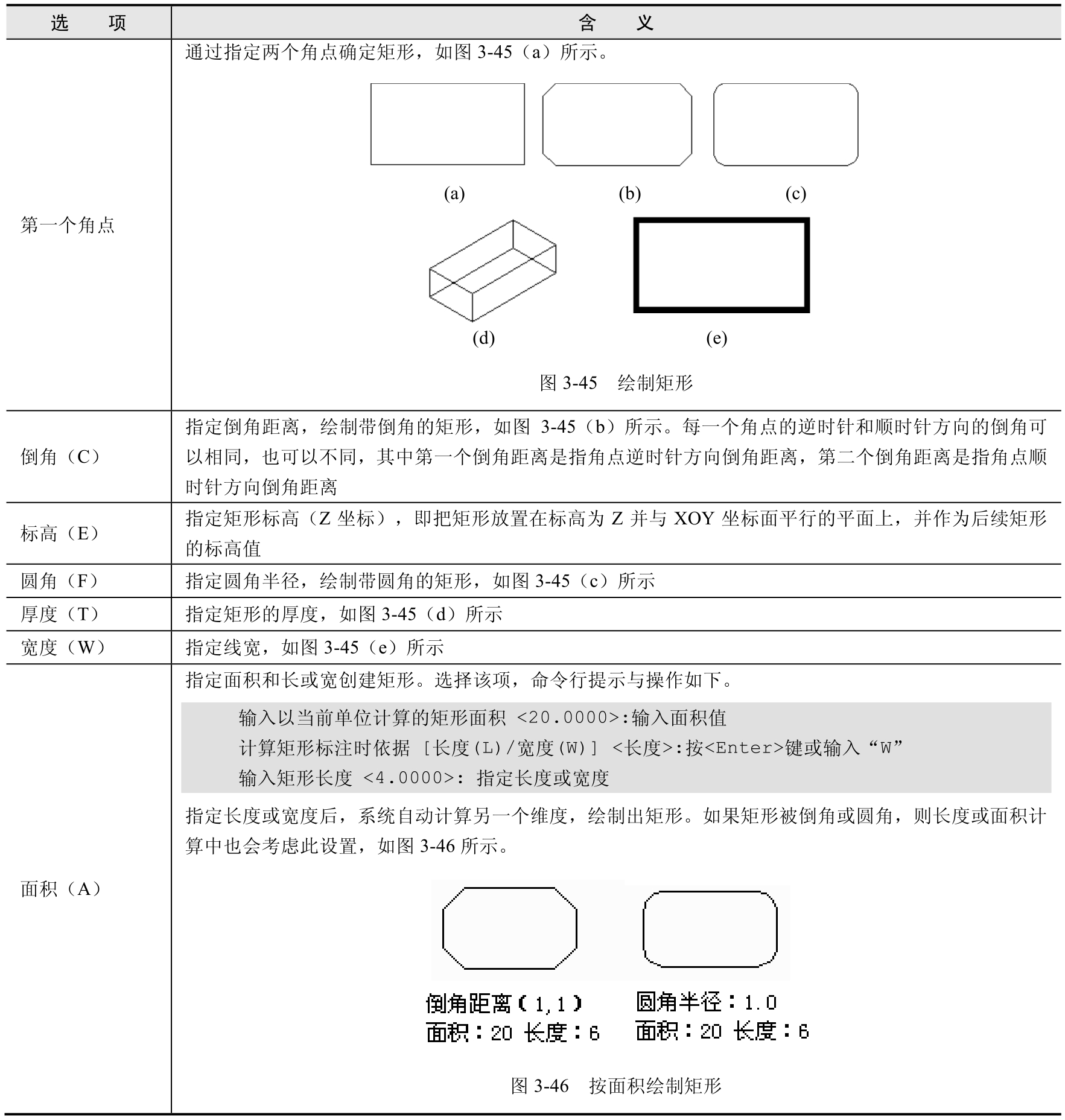

表3-4 “矩形”命令选项含义
续表
绘制如图3-48所示的方头平键。

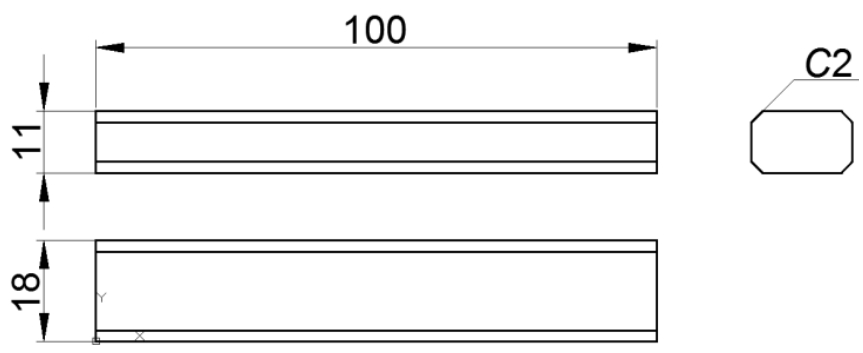

图3-48 方头平键
绘制步骤
（1）单击“默认”选项卡的“绘图”面板中的“矩形”按钮

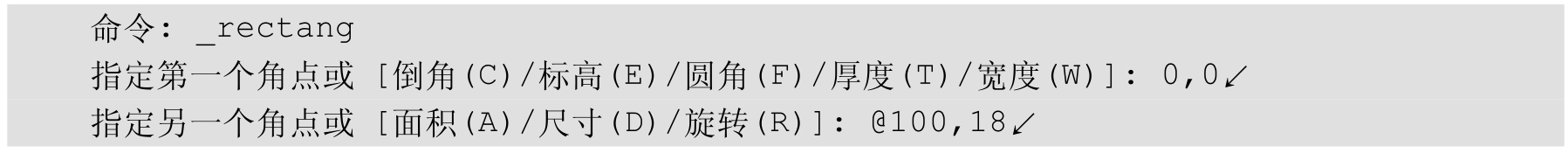

，绘制主视图外形，命令行提示与操作如下。

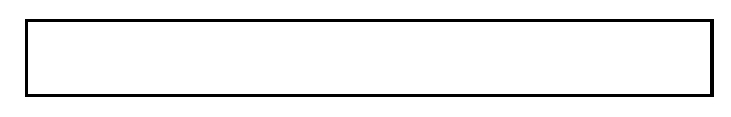

结果如图3-49所示。
（2）单击“默认”选项卡的“绘图”面板中的“直线”按钮
，绘制主视图的两条棱线，一条棱线端点的坐标值为（0，32）和（＠100，0），另一条棱线端点的坐标值为（0，39）和（＠100，0），结果如图3-50所示。

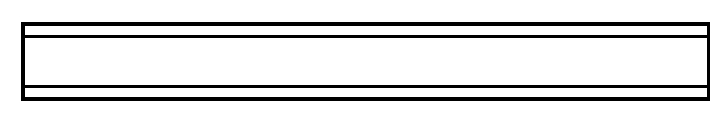

图3-49 绘制主视图外形

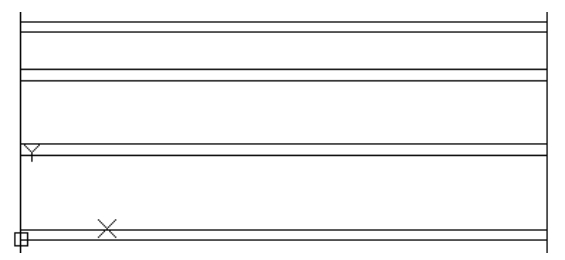

图3-50 绘制主视图棱线
（3）单击“默认”选项卡的“绘图”面板中的“构造线”按钮
，绘制构造线。
用同样的方法绘制右边竖直构造线，如图3-51所示。
（4）单击“默认”选项卡的“绘图”面板中的“矩形”按钮
和“直线”按钮

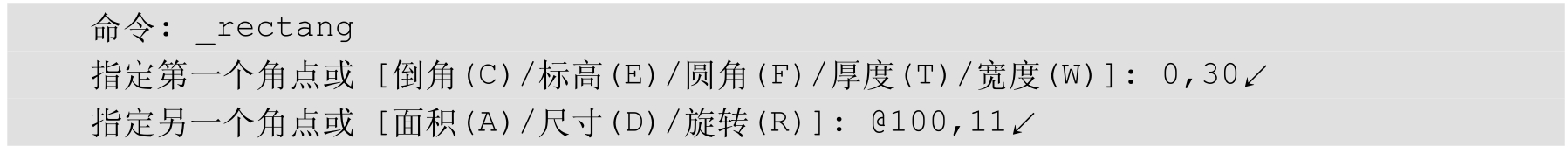

，绘制俯视图，命令行提示与操作如下。
接着绘制两条直线，端点分别为{（0，2），（＠100，0）}和{（0，16），（＠100，0）}，结果如图3-52所示。
图3-51 绘制竖直构造线

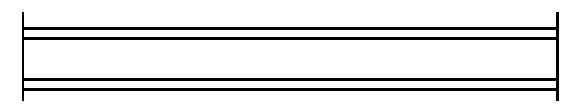

图3-52 绘制俯视图
（5）单击“默认”选项卡的“绘图”面板中的“构造线”按钮
，绘制左视图构造线，过主视图的右上端点、右下端点和俯视图的右上端点、右下端点绘制构造线。

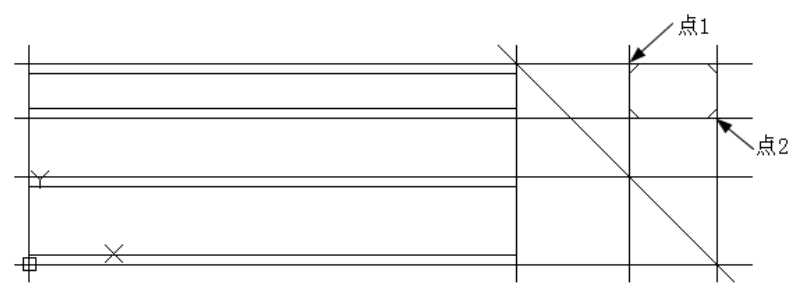

重复“构造线”命令绘制角度为-45°的构造线，重复“构造线”命令绘制过斜线与第三条水平线的交点和斜线与第四条水平线的交点的垂直构造线。结果如图3-53所示。
（6）单击“默认”选项卡的“绘图”面板中的“矩形”按钮

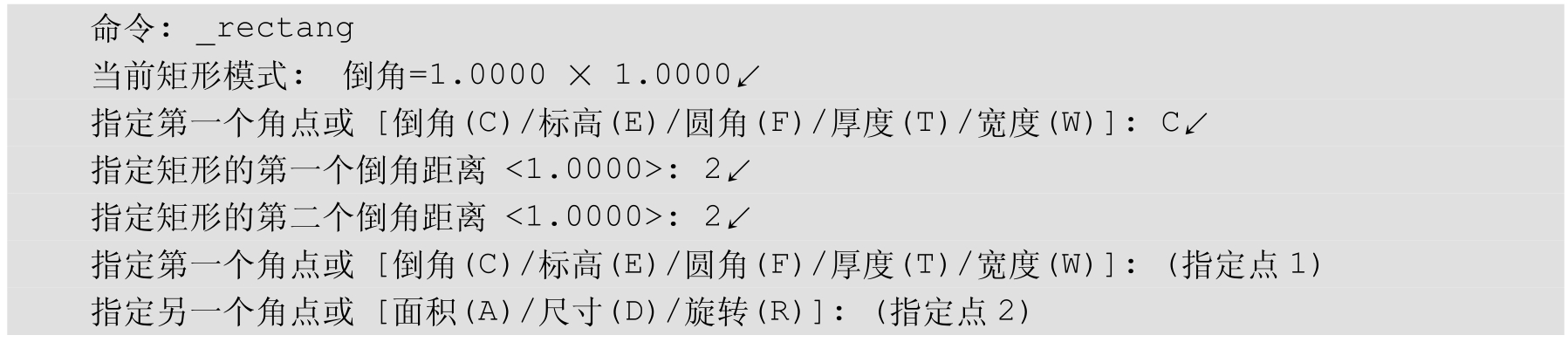

，设置矩形两个倒角距离为2，绘制左视图，命令行提示与操作如下。
结果如图3-54所示。

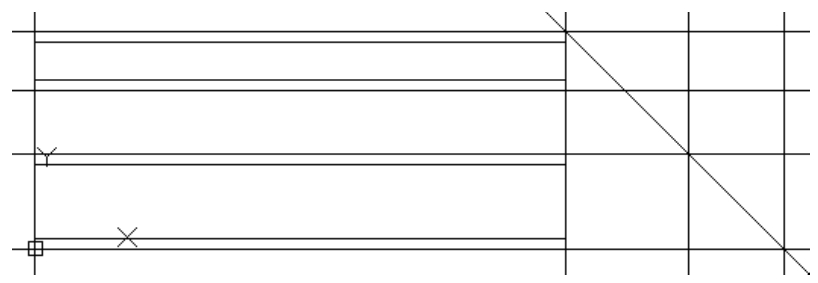

图3-53 绘制左视图构造线
图3-54 绘制左视图
（7）删除构造线，最终结果如图3-48所示。
动手练一练——绘制定距环

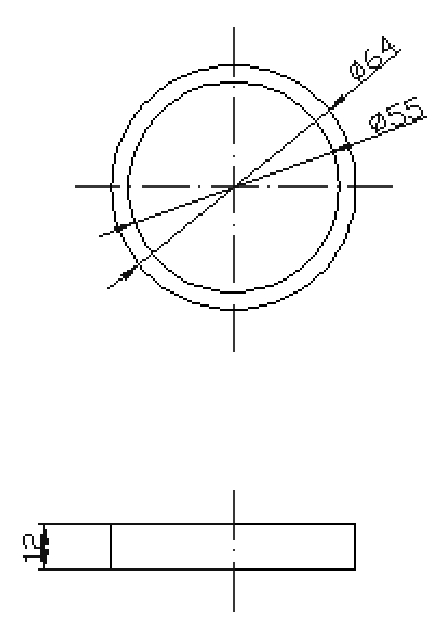

绘制如图3-55所示的定距环。
思路点拨
源文件：源文件\第3章\定距环.dwg
先利用“直线”命令绘制中心线，然后利用“圆”命令绘制主视图，最后利用“矩形”命令命令绘制俯视图。可以通过绘制构造线或坐标值来保持三视图之间“长对正，高平齐，宽相等”的对应尺寸关系。
图3-55 定距环
1.执行方式
命令行：POLYGON（快捷命令：POL）。
菜单栏：选择菜单栏中的“绘图”→“多边形”命令。
工具栏：单击“绘图”工具栏中的“多边形”按钮
。
功能区：单击“默认”选项卡“绘图”面板中的“多边形”按钮
。
2.操作步骤

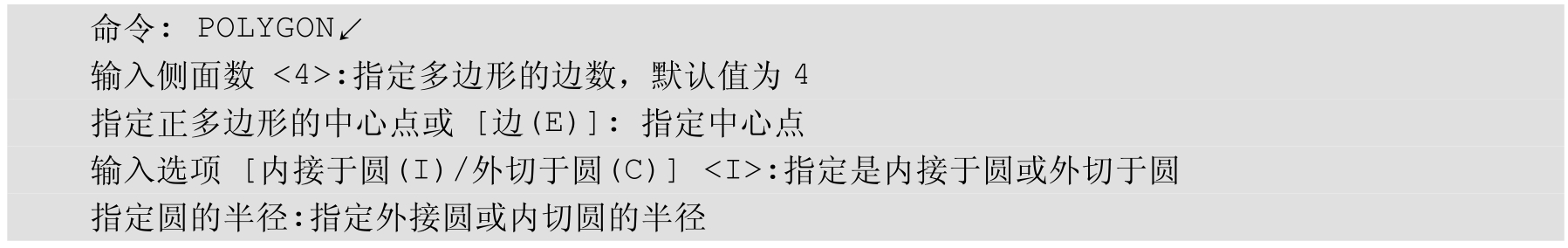

命令行提示与操作如下。
3.选项说明

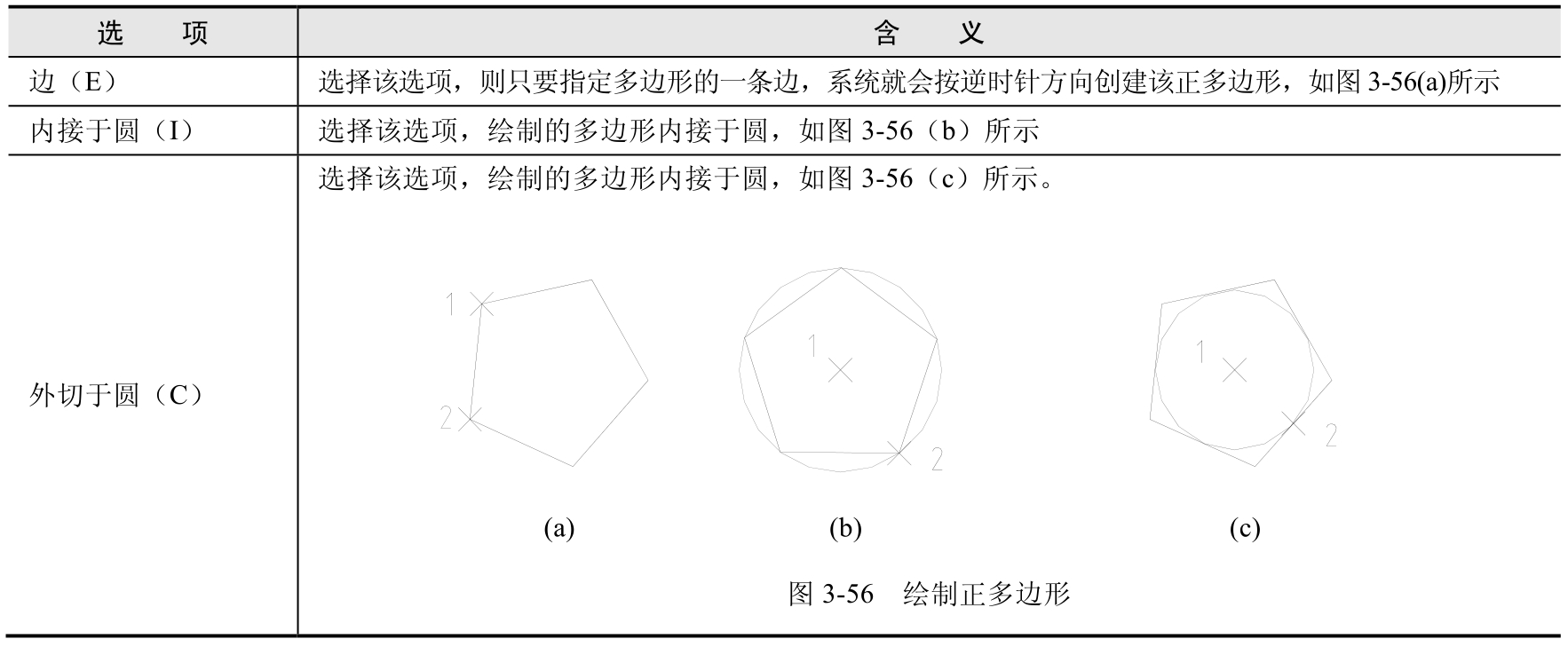

选项含义如表3-5所示。
表3-5 “多边形”选项含义
本例绘制螺母，如图3-57所示。由于本例中有两种不同的线型，所以需要设置图层来管理线型。整个图形都是由圆和多边形构成，所以需要用到CIRCLE命令和POLYGON命令。
绘制步骤
（1）单击“默认”选项卡“图层”面板中的“图层特性”按钮
，打开“图层特性管理器”对话框。单击“新建图层”按钮
，建立两个层分别是中心线层，线型为CENTER，线宽为0.15，颜色为红色和轮廓线层，线型为continuous（实线），线宽为0.3，颜色为黑色。
（2）将“中心线”层设置为当前层。单击“默认”选项卡“绘图”面板中的“直线”按钮
，绘制水平中心线。
重复“直线”命令绘制竖直中心线。结果如图3-58所示。
（3）将“轮廓线”层设置为当前图层。单击“默认”选项卡“绘图”面板中的“圆”按钮
，以中心线交点为圆心绘制半径50的圆，结果如图3-59所示。

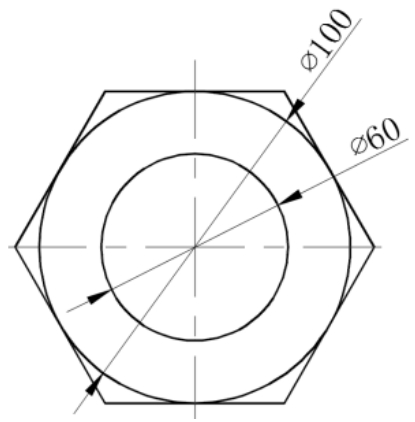

图3-57 螺母

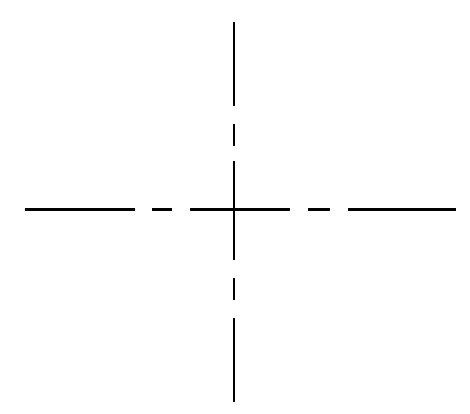

图3-58 绘制中心线
（4）单击“默认”选项卡“绘图”面板中的“多边形”按钮

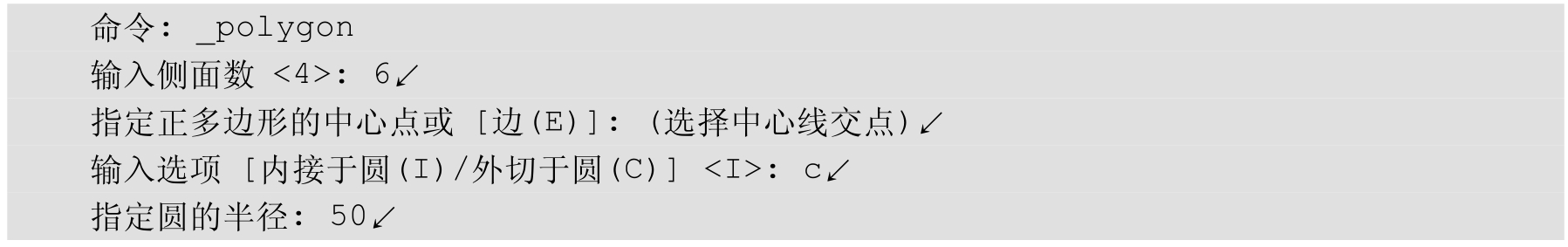

，绘制正六边形，内接圆半径为50，命令行提示与操作如下。
结果如图3-60所示。

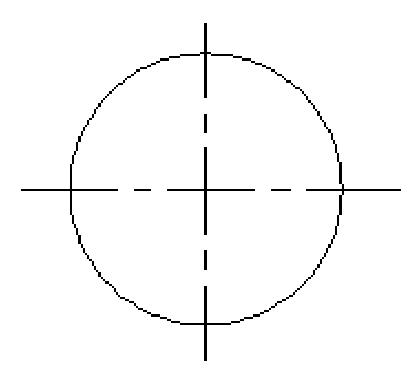

图3-59 绘制圆

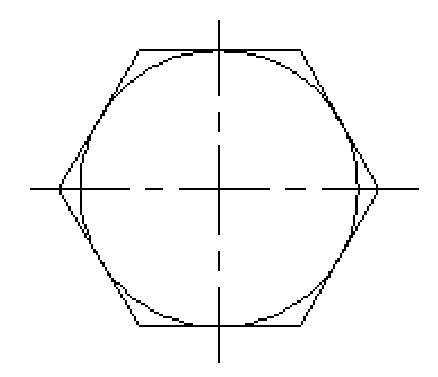

图3-60 绘制正六边形
（5）单击“默认”选项卡“绘图”面板中的“圆”按钮
，以中心线交点为圆心绘制半径30的圆，结果如图3-57所示。
动手练一练——绘制六角扳手
绘制如图3-61所示的六角扳手。

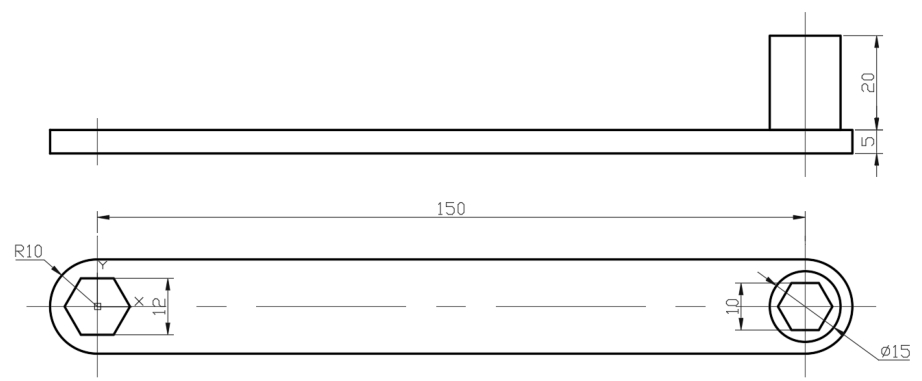

图3-61 六角扳手
思路点拨
源文件：源文件\第3章\六角扳手.dwg
（1）设置图层。
（2）利用“直线”命令绘制中心线。
（3）利用“直线”“矩形”“圆”和“多边形”命令绘制视图。
