2.6 精确定位工具

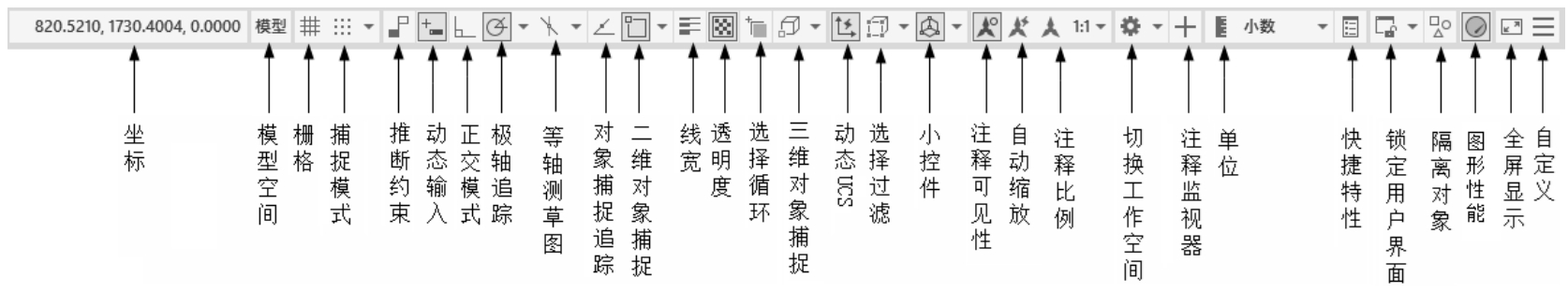

精确定位工具是指能够快速准确地定位某些特殊点（如端点、中点、圆心等）和特殊位置（如水平位置、垂直位置）的工具，包括“坐标”“模型空间”“栅格”“捕捉模式”“推断约束”“动态输入”“正交模式”“极轴追踪”“等轴测草图”“对象捕捉追踪”“二维对象捕捉”“线宽”“透明度”“选择循环”“三维对象捕捉”“动态UCS”“选择过滤”“小控件”“注释可见性”“自动缩放”“注释比例”“切换工作空间”“注释监视器”“单位”“快捷特性”“锁定用户界面”“隔离对象”“图形性能”“全屏显示”“自定义”30个功能开关按钮，如图2-44所示。

2.6.1 正交模式

在AutoCAD绘图过程中，经常需要绘制水平直线和垂直直线，但是用光标控制选择线段的端点时很难保证两个点严格在水平或垂直方向。为此，AutoCAD提供了正交功能。当启用正交模式时，画线或移动对象时只能沿水平方向或垂直方向移动光标，也只能绘制平行于坐标轴的正交线段。

1.执行方式

命令行：ORTHO。

状态栏：按下状态栏中的“正交模式”按钮 。

快捷键：按<F8>键。

2.操作步骤

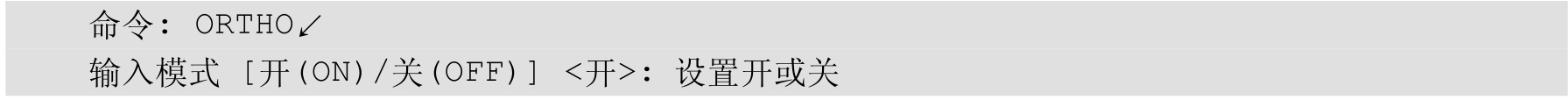

命令行提示与操作如下。

2.6.2 栅格显示

用户可以应用栅格显示工具使绘图区显示网格，它是一个形象的画图工具，就像传统的坐标纸一样。本节介绍控制栅格显示及设置栅格参数的方法。

1.执行方式

命令行：DSETTINGS。

菜单栏：选择菜单栏中的“工具”→“绘图设置”命令。

状态栏：按下状态栏中的“栅格”按钮 （仅限于打开与关闭）。

快捷键：按<F7>键（仅限于打开与关闭）。

2.操作步骤

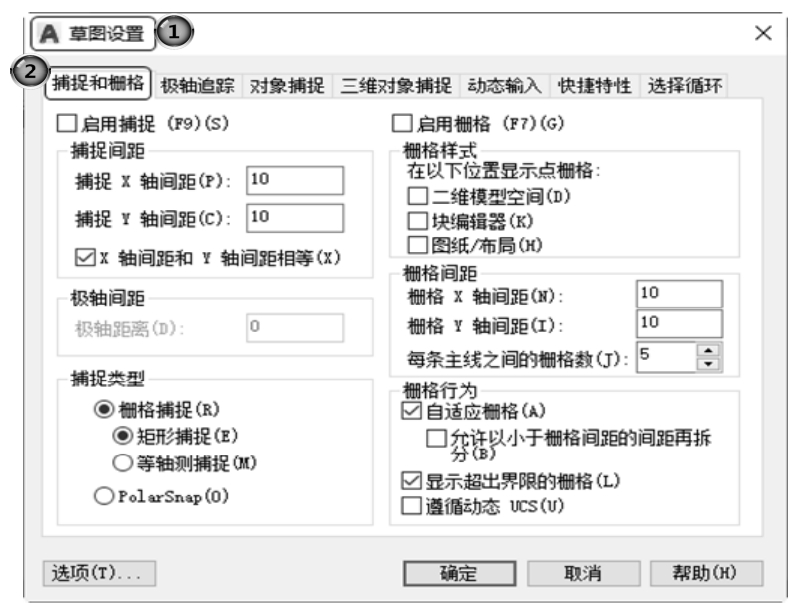

选择菜单栏中的“工具”→“绘图设置”命令， 系统打开“草图设置”对话框， 单击“捕捉与栅格”选项卡，如图2-45所示。

其中，“启用栅格”复选框用于控制是否显示栅格；“栅格X轴间距”和“栅格Y轴间距”文本框用于设置栅格在水平与垂直方向的间距。如果“栅格X轴间距”和“栅格Y轴间距”设置为0，则AutoCAD系统会自动将捕捉栅格间距应用于栅格，且其原点和角度总是与捕捉栅格的原点和角度相同。另外，还可以通过“Grid”命令在命令行设置栅格间距。

注意： 在“栅格X轴间距”和“栅格Y轴间距”文本框中输入数值时，若在“栅格X轴间距”文本框中输入一个数值后按<Enter>键，系统将自动传送这个值给“栅格Y轴间距”，这样可减少工作量。

2.6.3 捕捉模式

为了准确地在绘图区捕捉点，AutoCAD提供了捕捉工具，可以在绘图区生成一个隐含的栅格（捕捉栅格），这个栅格能够捕捉光标，约束它只能落在栅格的某一个节点上，使用户能够高精确度地捕捉和选择这个栅格上的点。本节主要介绍捕捉栅格的参数设置方法。

1.执行方式

命令行：DSETTINGS。

菜单栏：选择菜单栏中的“工具”→“绘图设置”命令。

状态栏：按下状态栏中的“捕捉模式”按钮 （仅限于打开与关闭）。

快捷键：按<F9>键（仅限于打开与关闭）。

2.操作步骤

选择菜单栏中的“工具”→“绘图设置”命令，打开“草图设置”对话框，单击“捕捉与栅格”选项卡，如图2-45所示。

3.选项说明

选项含义如表2-1所示。
