AutoCAD提供了图层工具，对每个图层规定其颜色和线型，并把具有相同特征的图形对象放在同一图层上绘制，这样绘图时不用分别设置对象的线型和颜色，不仅方便绘图，而且保存图形时只需存储其几何数据和所在图层即可，因而既节省了存储空间，又可以提高工作效率。
新建的AutoCAD文档中只能自动创建一个名为0的特殊图层。默认情况下，图层0将被指定使用7号颜色、CONTINUOUS线型、默认线宽以及NORMAL打印样式。不能删除或重命名图层0。通过创建新的图层，可以将类型相似的对象指定给同一个图层使其相关联。例如，可以将构造线、文字、标注和标题栏置于不同的图层上，并为这些图层指定通用特性。通过将对象分类放到各自的图层中，可以快速有效地控制对象的显示以及对其进行更改。
（1）执行方式
命令行：LAYER。
菜单栏：选择菜单栏中的“格式”→“图层”命令。
工具栏：单击“图层”工具栏中的“图层特性管理器”按钮
，如图2-32所示。
功能区：单击“默认”选项卡“图层”面板中的“图层特性”按钮
或单击“视图”选项卡“选项板”面板中的“图层特性”按钮
。
图2-32 “图层”工具栏
（2）操作步骤
执行上述命令后，系统弹出“图层特性管理器”对话框，如图2-33所示。

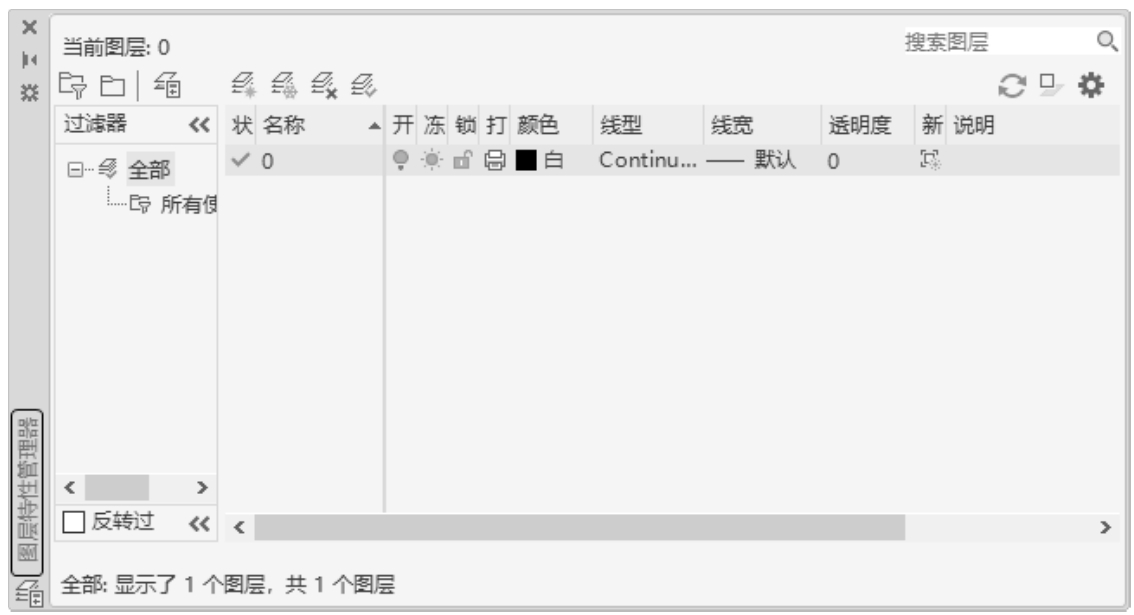

图2-33 “图层特性管理器”对话框
单击“图层特性管理器”对话框中“新建图层”
按钮，建立新图层，默认的图层名为“图层1”。可以根据绘图需要，更改图层名，例如改为实体层、中心线层或标准层等。
在一个图形中可以创建的图层数以及在每个图层中可以创建的对象数实际上是无限的。图层最长可使用255个字符的字母数字命名。图层特性管理器按名称的字母顺序排列图层。
注意：
如果要建立不止一个图层，无需重复单击“新建图层”按钮。更有效的方法是：在建立一个新的图层“图层1”后，改变图层名，在其后输入一个逗号“，”，这样就会自动建立一个新图层“图层1”，改变图层名，再输入一个逗号，又建立一个新的图层，依次建立各个图层。也可以按两次Enter键，建立另一个新的图层。图层的名称也可以更改，直接双击图层名称，输入新的名称。
在每个图层属性设置中，包括“状态”“图层名称”“关闭/打开图层”“冻结/解冻图层”“打印/不打印图层”“锁定/解锁图层”“图层线条颜色”“图层线条线型”“图层线条宽度”“图层打印样式”“透明度”“新视口冻结/解冻”以及“说明”13个参数。下面将讲述如何设置其中部分图层参数。
（1）设置图层线条颜色
在工程制图中，整个图形包含多种不同功能的图形对象，例如实体、剖面线与尺寸标注等，为了便于直观区分它们，有必要针对不同的图形对象使用不同的颜色，例如实体层使用白色、剖面线层使用青色等。
要改变图层的颜色时，单击图层所对应的颜色图标，
弹出“选择颜色”对话框，如图2-34所示。它是一个标准的颜色设置对话框，可以使用
索引颜色、
真彩色和
配色系统3个选项卡来选择颜色。系统显示RGB配比，即Red（红）、Green（绿）和Blue（蓝）3种颜色。
（2）设置图层线型
单击图层所对应的线型图标，
弹出“选择线型”对话框，如图2-35所示。
默认情况下，在“已加载的线型”列表框中，系统中只添加了Continuous线型。
单击“加载”按钮，
打开“加载或重载线型”对话框，如图2-36所示，可以看到AutoCAD还提供了许多其他的线型，用鼠标选择所需线型，单击“确定”按钮，即可把该线型加载到“已加载的线型”列表框中，可以按住Ctrl键选择几种线型同时加载。

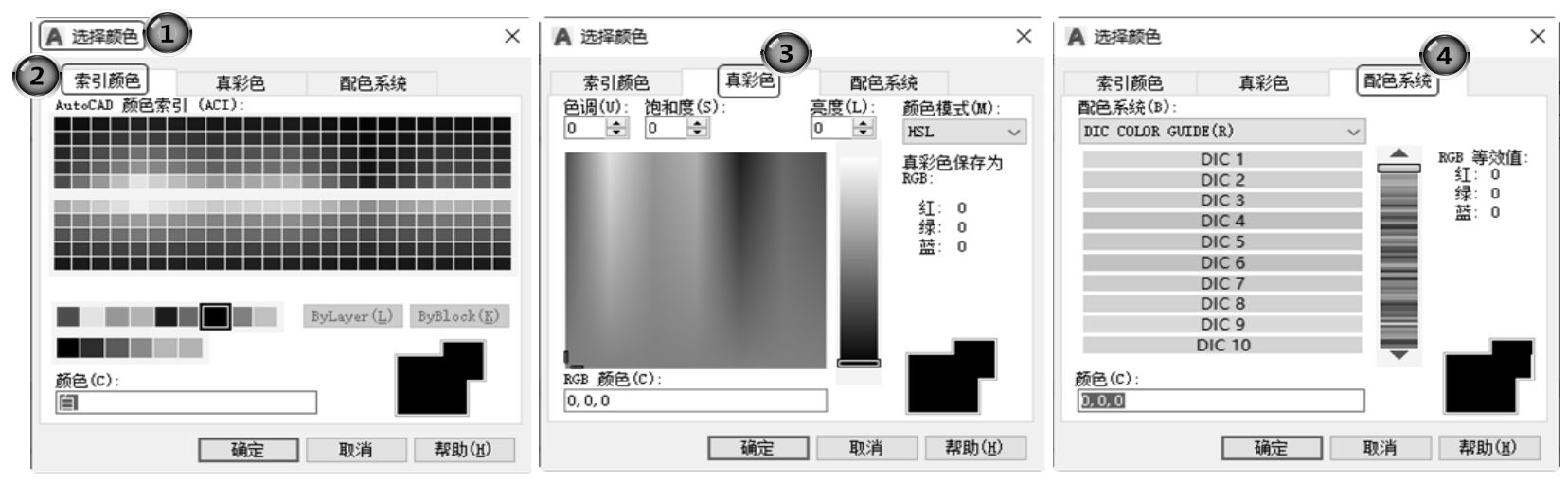

图2-34 “选择颜色”对话框

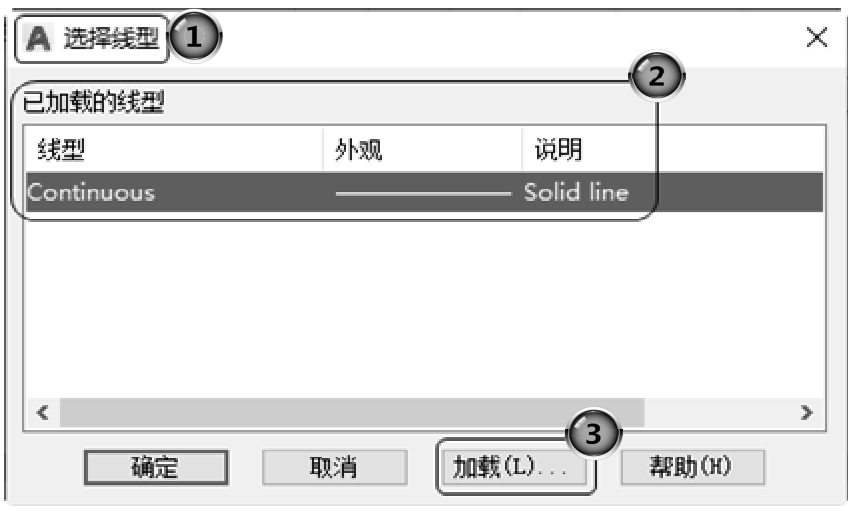

图2-35 “选择线型”对话框

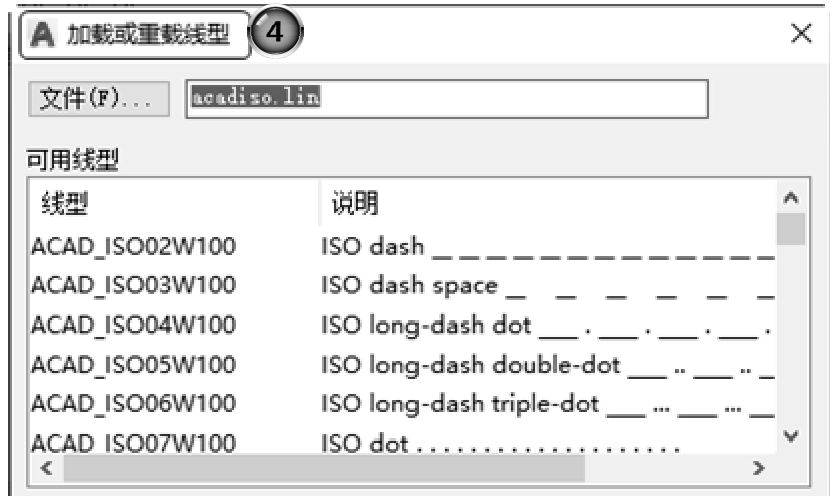

图2-36 “加载或重载线型”对话框
（3）设置图层线宽
单击图层所对应的线宽图标，弹出“线宽”对话框，如图2-37所示。选择一个线宽，单击“确定”按钮完成对图层线宽的设置。
图层线宽的默认值为0.25mm。在状态栏为“模型”状态时，显示的线宽同计算机的像素有关。线宽为零时，显示为一个像素的线宽。单击状态栏中的“线宽”按钮，屏幕上显示的图形线宽，显示的线宽与实际线宽成比例，但线宽不随着图形的放大和缩小而变化。“线宽”功能关闭时，不显示图形的线宽，图形的线宽均为默认宽度值显示。可以在“线宽”对话框选择需要的线宽。

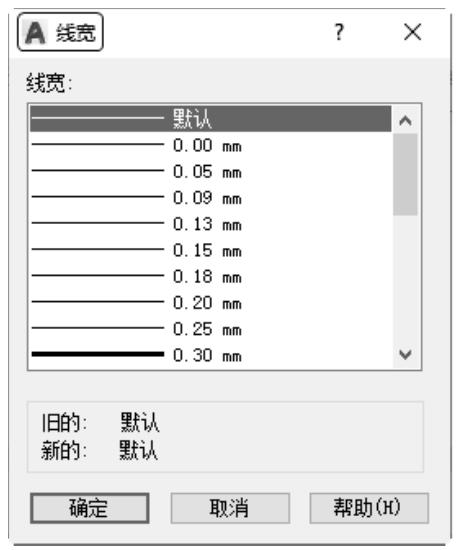

图2-37 “线宽”对话框
除上面讲述的通过图层管理器设置图层的方法外，还有几种其他的简便方法可以设置图层的线宽、线型等参数。
1.直接设置图层
可以直接通过命令行或菜单设置的线宽、线型。
（1）线型执行方式
命令行：LINETYPE。
菜单栏：选择菜单栏中的“格式”→“线型”命令。
（2）线型操作步骤
执行上述命令后，系统弹出“线型管理器”对话框，如图2-38所示。
（3）线宽执行方式
命令行：LINEWEIGHT。
菜单栏：选择菜单栏中的“格式”→“线宽”。
（4）线宽操作步骤
执行上述命令后，系统弹出“线宽设置”对话框，如图2-39所示。

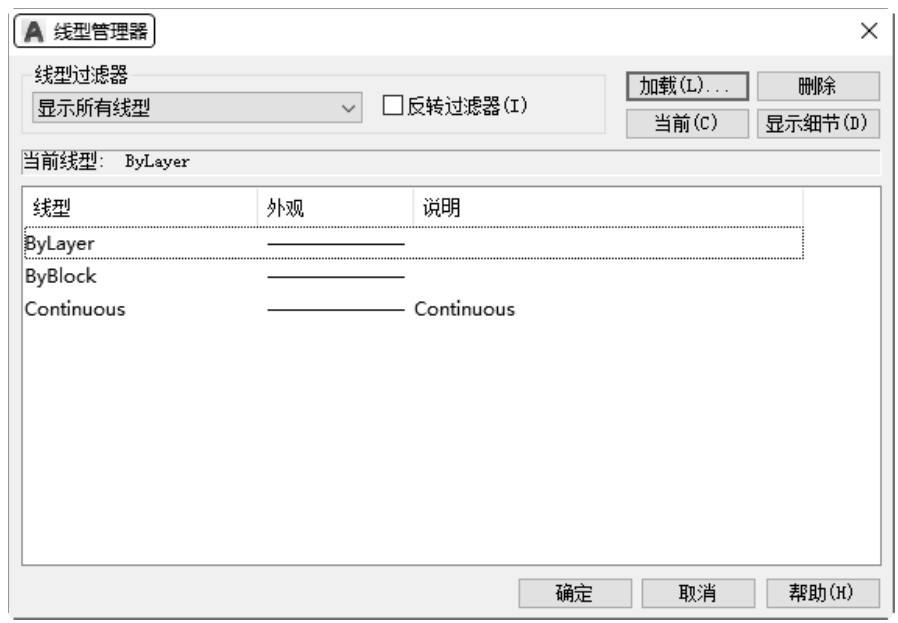

图2-38 “线型管理器”对话框

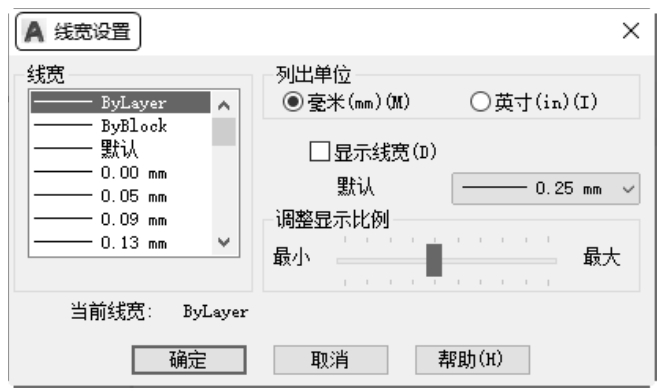

图2-39 “线宽设置”对话框
2.利用“特性”工具栏设置图层
AutoCAD提供了一个“特性”工具栏，如图2-40所示。用户能够控制和使用工具栏上的“对象特性”工具栏快速地查看和改变所选对象的图层、颜色、线型和线宽等特性。“特性”工具栏上的图层颜色、线型、线宽和打印样式的控制增强了查看和编辑对象属性的命令。在绘图屏幕上选择任何对象都将在工具栏上自动显示它所在图层、颜色、线型等属性。

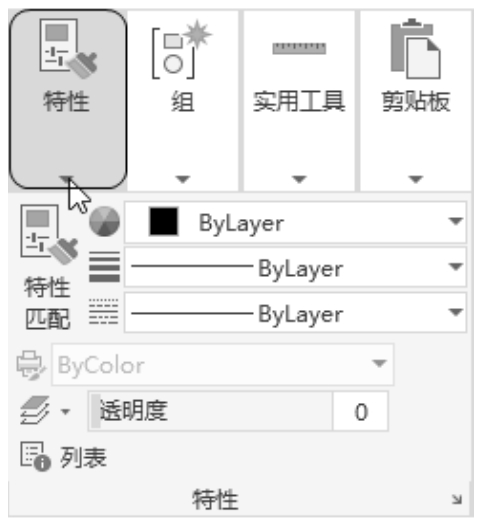

图2-40 “特性”工具栏
也可以在“特性”工具栏上的“颜色”“线型”“线宽”和“打印样式”下拉列表中选择需要的参数值。如果
在“颜色”下拉列表中
选择“更多颜色”选项，如图2-41所示，系统就会打开“选择颜色”对话框，如图2-34所示；同样，
如果在“线型”下拉列表中
选择“其他”选项，如图2-42所示，系统就会打开“线型管理器”对话框，如图2-38所示。
3.用“特性”对话框设置图层
（1）执行方式
命令行：DDMODIFY或PROPERTIES。
菜单栏：选择菜单栏中的“修改”→“特性”命令。
工具栏：单击“标准”工具栏中的“特性”按钮
。
（2）操作步骤
执行上述命令后，系统弹出“特性”工具板，如图2-43所示。在其中可以方便地设置或修改图层、颜色、线型、线宽等属性。

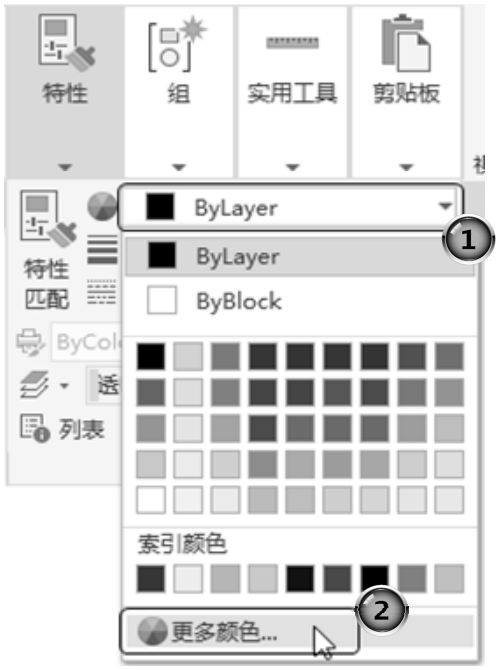

图2-41 “选择颜色”选项

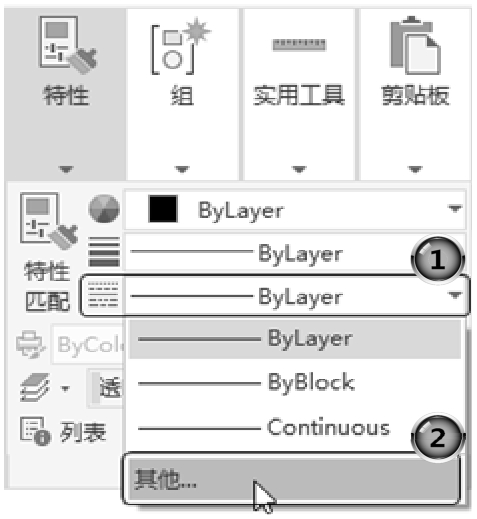

图2-42 “其他”选项

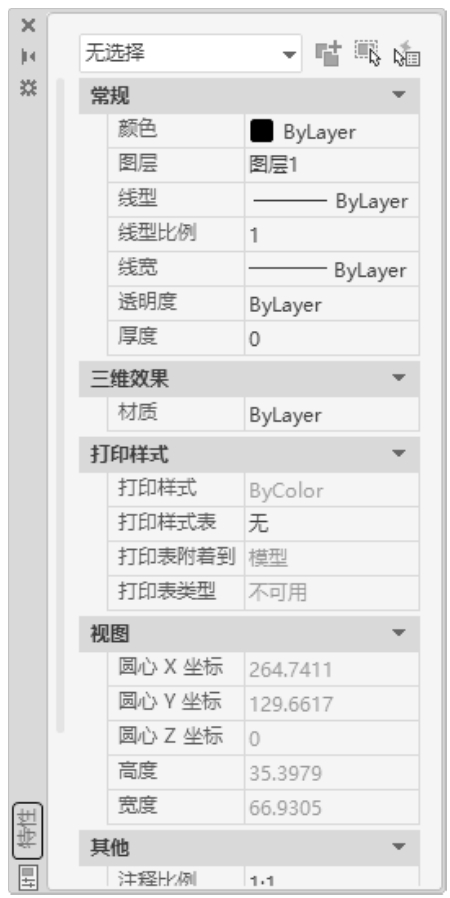

图2-43 “特性”工具板
