AutoCAD交互绘图必须输入必要的指令和参数。有多种AutoCAD命令输入方式，下面以画直线为例，介绍命令输入方式。

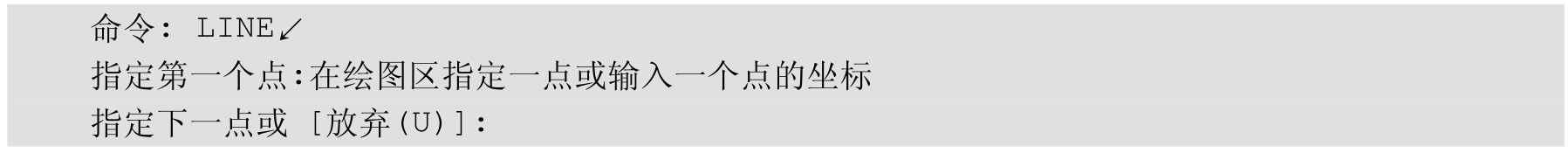

（1）在命令行输入命令名。命令字符可不区分大小写，例如，命令“LINE”。执行命令时，在命令行提示中经常会出现命令选项。在命令行输入绘制直线命令“LINE”后，命令行中的提示如下。
命令行中不带括号的提示为默认选项（如上面的“指定下一点或”），因此可以直接输入直线段的起点坐标或在绘图区指定一点，如果要选择其他选项，则应该首先输入该选项的标识字符，如“放弃”选项的标识字符“U”，然后按系统提示输入数据即可。在命令选项的后面有时还带有尖括号，尖括号内的数值为默认数值。
（2）在命令行输入命令缩写字。如L（Line）、C（Circle）、A（Arc）、Z（Zoom）、R（Redraw）、M（Move）、CO（Copy）、PL（Pline）、E（Erase）等。
（3）选择“绘图”菜单栏中对应的命令，在命令行窗口中可以看到对应的命令说明及命令名。
（4）单击“绘图”工具栏中对应的按钮，命令行窗口中也可以看到对应的命令说明及命令名。

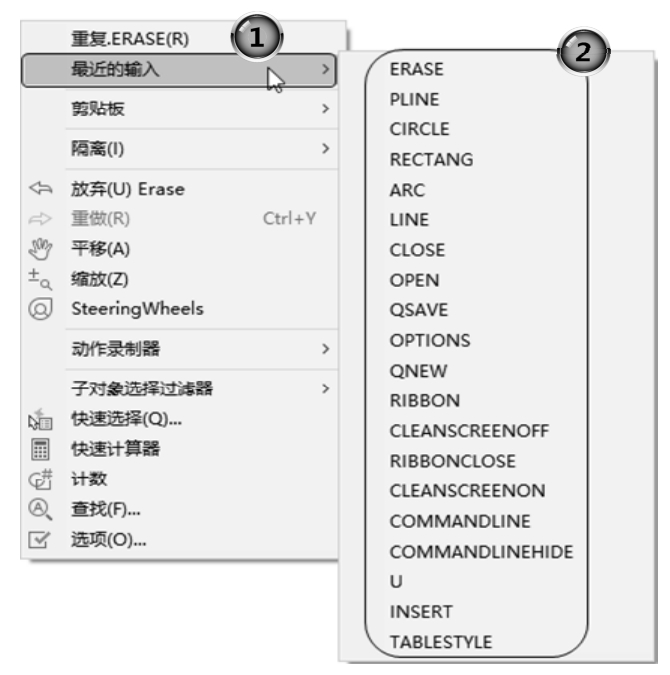

图2-27 命令行快捷菜单
（5）在命令行打开快捷菜单。如果在前面刚使用过要输入的命令，可以在命令行右击，打开快捷菜单，
在“最近的输入”子菜单中选择需要的命令，如图2-27所示。
“最近的输入”子菜单中储存最近使用的几个命令，如果经常重复使用某几个命令以内的命令，这种方法就比较快速简洁。
（6）在绘图区右击。如果用户要重复使用上次使用的命令，可以直接在绘图区右击，系统立即重复执行上次使用的命令，这种方法适用于重复执行某个命令。
注意：
在命令行中输入坐标时，请检查此时的输入法是否是英文输入。如果是中文输入法，例如输入“150，20”，则由于逗号“，”的原因，系统会认定该坐标输入无效。这时，只需将输入法改为英文输入状态即可。
（1）命令的重复。单击<Enter>键，可重复调用上一个命令，不管上一个命令是完成了还是被取消了。
（2）命令的撤销。在命令执行的任何时刻都可以取消和终止命令的执行。
执行方式如下。
命令行：UNDO。
菜单栏：选择菜单栏中的“编辑”→“放弃”命令。
工具栏：单击“标准”工具栏中的“放弃”按钮
或单击“快速访问”工具栏中的“放弃”按钮
。
快捷键：按<Esc>键。
（3）命令的重做。已被撤销的命令要恢复重做，可以恢复撤销的最后一个命令。
图2-28 多重放弃选项
执行方式如下。
命令行：REDO。
菜单栏：选择菜单栏中的“编辑”→“重做”命令。
工具栏：单击“标准”工具栏中的“重做”按钮
或单击“快速访问”工具栏中的“重做”按钮
。
快捷键：按Ctrl+Y键。

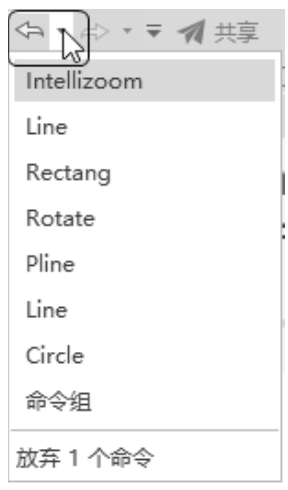

AutoCAD 2022可以一次执行多重放弃和重做操作。单击“标准”工具栏中的“放弃”按钮
或“重做”按钮
后面的小三角，可以选择要放弃或重做的操作，如图2-28所示。
缩放命令可将图形放大或缩小显示，以便观察和绘制图形。该命令并不改变图形实际位置和尺寸，只是变更视图的显示比例。
1.执行方式
命令行：ZOOM。
菜单栏：选择菜单栏中的“视图”→“缩放”→“实时”命令。
工具栏：单击标准工具栏中的“实时缩放”按钮
。
功能区：单击
“视图”选项卡“导航”面板中的
“实时”按钮

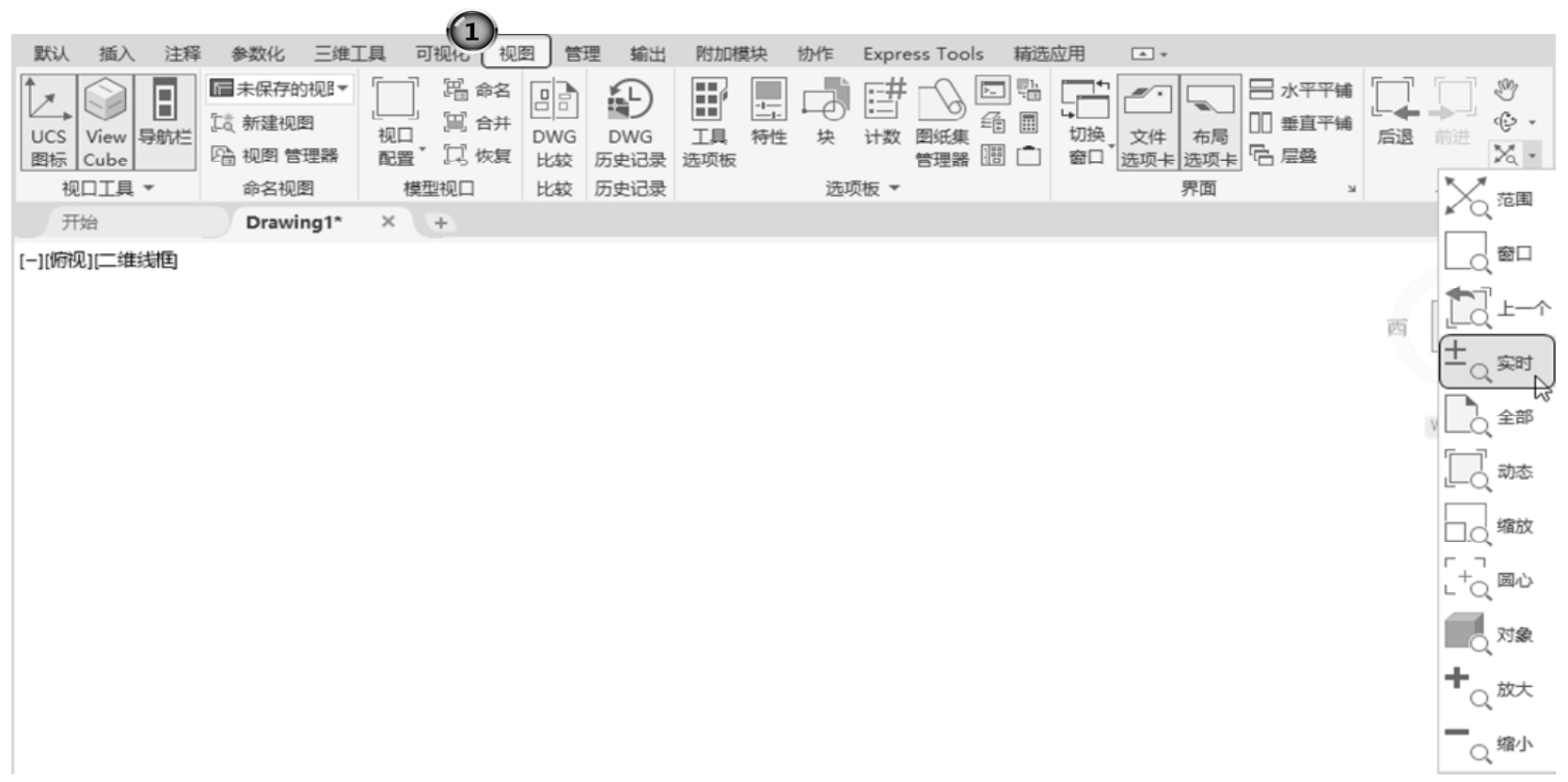

，如图2-29所示。
图2-29 下拉菜单
2.操作步骤

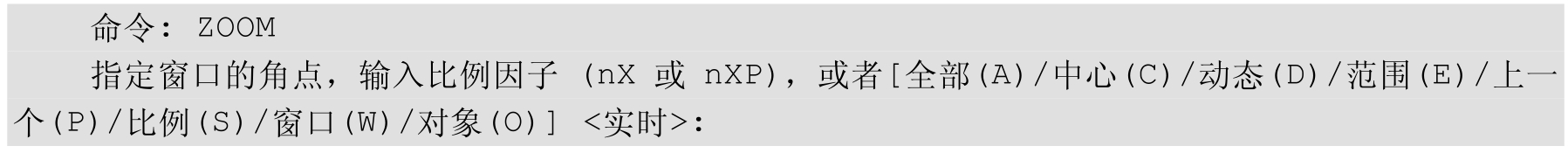

3.选项说明
（1）输入比例因子：根据输入的比例因子以当前的视图窗口为中心，将视图窗口显示的内容放大或缩小输入的比例倍数。nX是指根据当前视图指定比例，nXP是指定相对于图纸空间单位的比例。
（2）全部（A）：缩放以显示所有可见对象和视觉辅助工具。
（3）中心（C）：缩放以显示由中心点和比例值/高度所定义的视图。高度值较小时增加放大比例，高度值较大时减小放大比例。
（4）动态（D）：使用矩形视图框进行平移和缩放。视图框表示视图，可以更改它的大小，或在图形中移动。移动视图框或调整它的大小，将其中的视图平移或缩放，以充满整个视口。
（5）范围（E）：缩放以显示所有对象的最大范围。
（6）上一个（P）：缩放显示上一个视图。
（7）窗口（W）：缩放显示矩形窗口指定的区域。
（8）对象（O）：缩放以便尽可能大地显示一个或多个选定的对象并使其位于视图的中心。
（9）实时：交互缩放更高比例的视图，光标将变为带有加号和减号的放大镜。
教你一招：
在AutoCAD绘制过程中用户都习惯用滚轮来缩小和放大图纸，但在缩放图纸的时候经常会遇到这样的情况，滚动滚轮，而图纸无法继续放大或缩小，这时状态栏会提示：“已无法进一步缩小”或“已无法进一步缩放”。这时视图缩放并不满足要求，还需要继续缩放。AutoCAD为什么会出现这种现象呢？
（1）AutoCAD在打开显示图纸的时候，首先读取文件里写的图形数据，然后生成用于屏幕显示的数据，生成显示数据的过程在CAD中被称为重生成，很多人应该经常用RE命令。
（2）当用滚轮放大或缩小图形到一定倍数的时候，AutoCAD判断需要重新根据当前视图范围来生成显示数据，因此就会提示无法继续缩小或放大。此时直接输入RE命令，按Enter键，然后就可以继续缩放了。
（3）如果想显示全图，最好不要用滚轮，直接输入ZOOM命令，按Enter键；接着输入E或A，按Enter键，AutoCAD在全图缩放时会根据情况自动进行重生成。
利用平移，可通过单击和移动光标重新放置图形。
1.执行方式
命令行：PAN。
菜单栏：选择菜单栏中的“视图”→“平移”→“实时”命令。
工具栏：单击标准工具栏中的“实时平移”按钮
。
功能区：单击
“视图”选项卡
“导航”面板中的
“平移”按钮

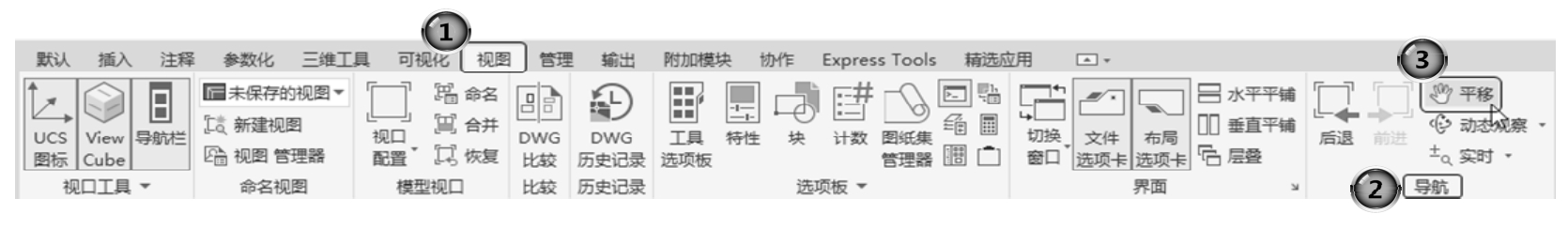

，如图2-30所示。
图2-30 “导航”面板
2.操作步骤
执行上述命令后，用鼠标按下“实时平移”按钮，然后移动手形光标即可平移图形。当移动到图形的边沿时，光标就变成一个三角形。

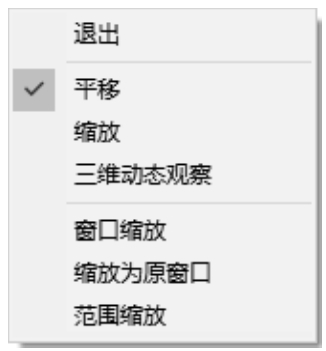

另外，在AutoCAD 2022中，为显示控制命令设置了一个右键快捷菜单，如图2-31所示。在该菜单中，用户可以在显示命令执行的过程中透明地进行切换。
图2-31 右键快捷菜单
