1.7 尺寸注法

在图样中，除需表达零件的结构形状外，还需标注尺寸，以确定零件的大小。GB4458.4—2003中对尺寸标注的基本方法做了一系列规定，必须严格遵守。

1.7.1 基本规定

（1）图样中的尺寸，以毫米为单位时，不需注明计量单位代号或名称。若采用其他单位，则必须标注相应计量单位或名称（如35°30′）。

（2）图样上所注的尺寸数值是零件的真实大小，与图形大小及绘图的准确度无关。

（3）零件的每一尺寸，在图样中一般只标注一次。

（4）图样中标注尺寸是该零件最后完工时的尺寸，否则应另加说明。

1.7.2 尺寸要素

一个完整的尺寸，包含下列五个尺寸要素。

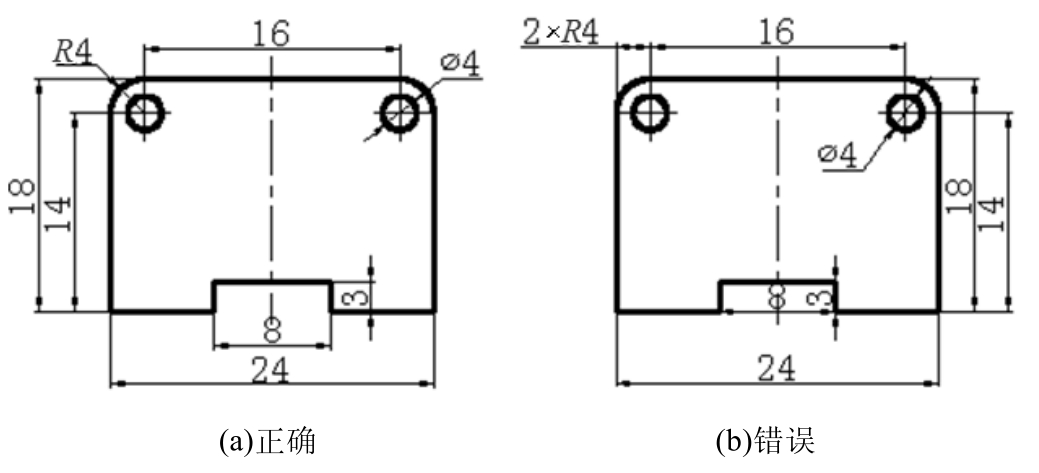

（1）尺寸延伸线。尺寸延伸线用细实线绘制，如图1-9（a）所示。尺寸延伸线一般是图形轮廓线、轴线或对称中心线的延伸线，超出箭头约2～3mm。也可直接用轮廓线、轴线或对称中心线作为尺寸延伸线。

尺寸延伸线一般与尺寸线垂直，必要时允许倾斜。

（2）尺寸线。尺寸线用细实线绘制，如图1-9（a）所示。尺寸线必须单独画出，不能用图上任何其他图线代替，也不能与图线重合或在其延长线上（如图1-9（b）中尺寸3和8的尺寸线），并应尽量避免尺寸线之间及尺寸线与尺寸延伸线之间相交。

标注线性尺寸时，尺寸线必须与所标注的线段平行，相同方向的各尺寸线间距要均匀，间隔应大于5mm。

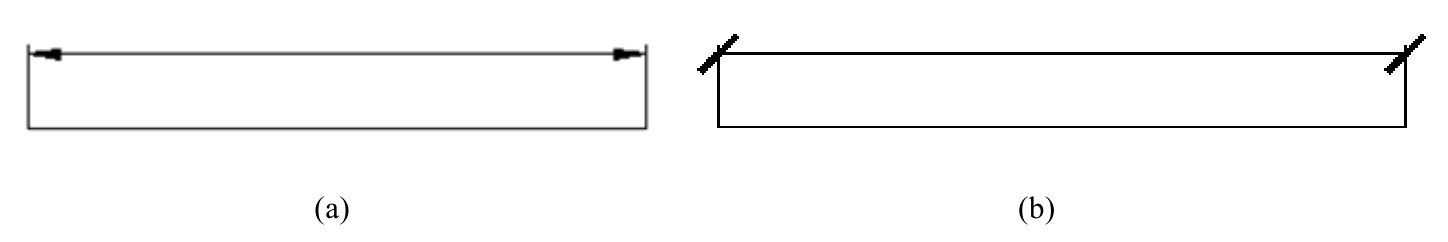

（3）尺寸线终端。尺寸线终端有两种形式，箭头或细斜线，如图1-10所示。

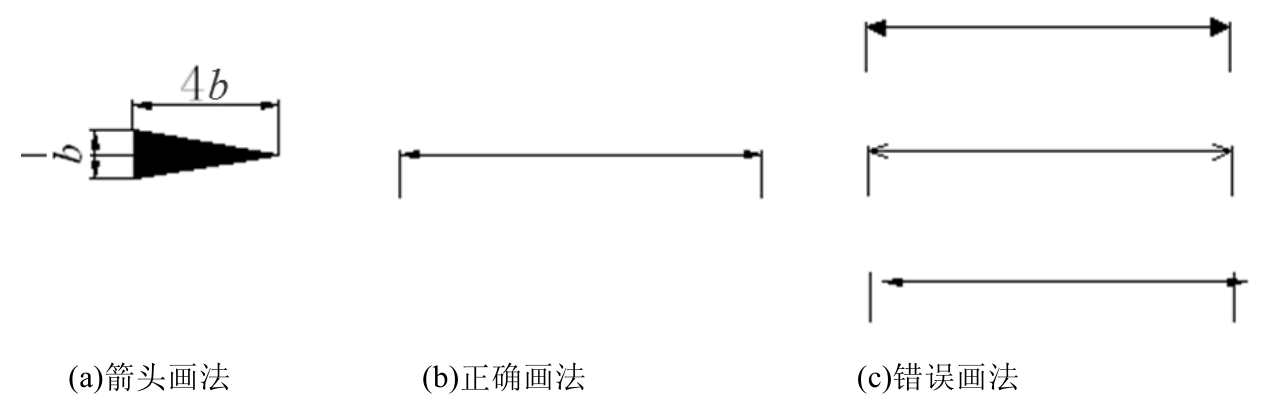

箭头适用于各种类型的图形，箭头尖端与尺寸延伸线接触，不得超出，中间也不得有间隙，如图1-11所示。

细斜线其方向和画法如图1-10（b）所示。当尺寸线终端采用斜线形式时，尺寸线与尺寸延伸线必须相互垂直，并且同一图样中只能采用一种尺寸线终端形式。

当采用箭头作为尺寸线终端时，位置若不够，允许用圆点或细斜线代替箭头。

（4）尺寸数字。线性尺寸的数字一般注写在尺寸线上方或尺寸线中断处。同一图样内大小一致，空间不够时可引出标注。

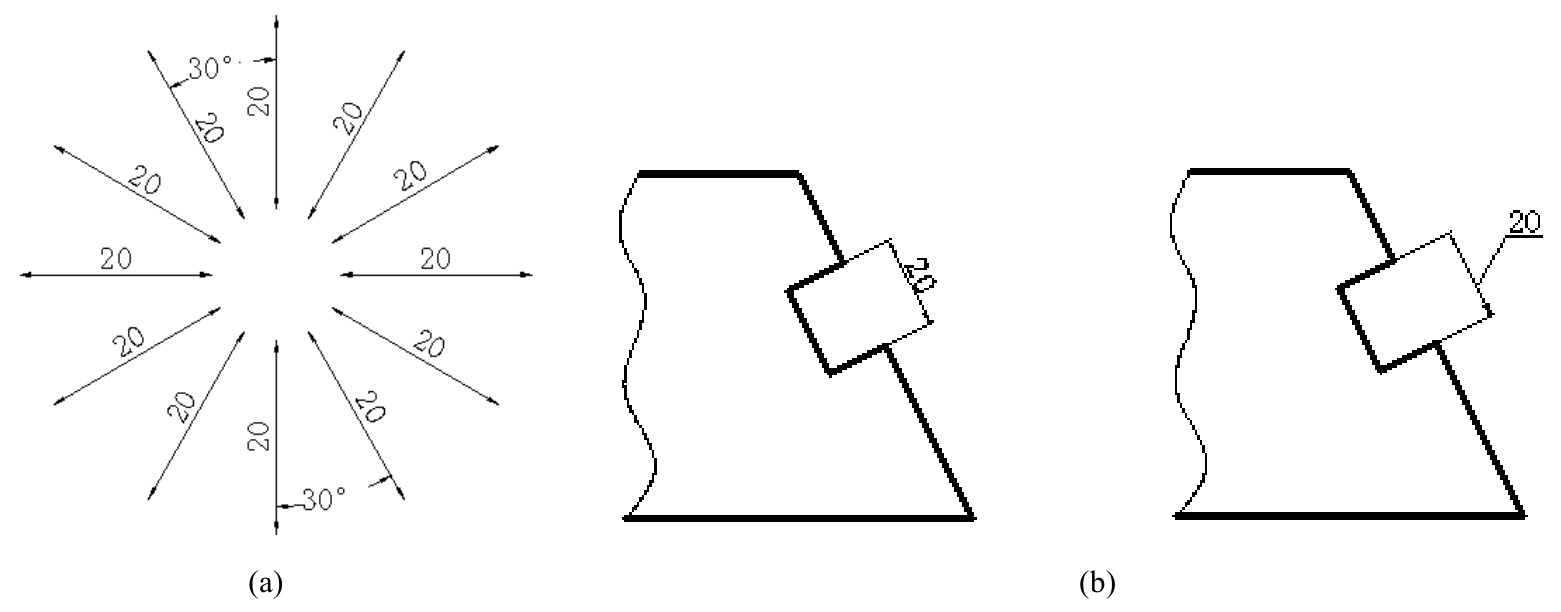

线性尺寸数字方向按图1-12（a）所示方向进行注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时，可按图1-12（b）所示标注。

（5）符号。图中用符号区分不同类型的尺寸。

Φ ——表示直径；

R ——表示半径；

S ——表示球面；

δ ——表示板状零件厚度；

□——表示正方形；

∠——表示斜度；

——表示锥度；

±——表示正负偏差；

×——参数分隔符，如M10×1，槽宽×槽深等；

-——连字符，如4 -Φ 10，M10×1-6H等。

1.7.3 标注示例

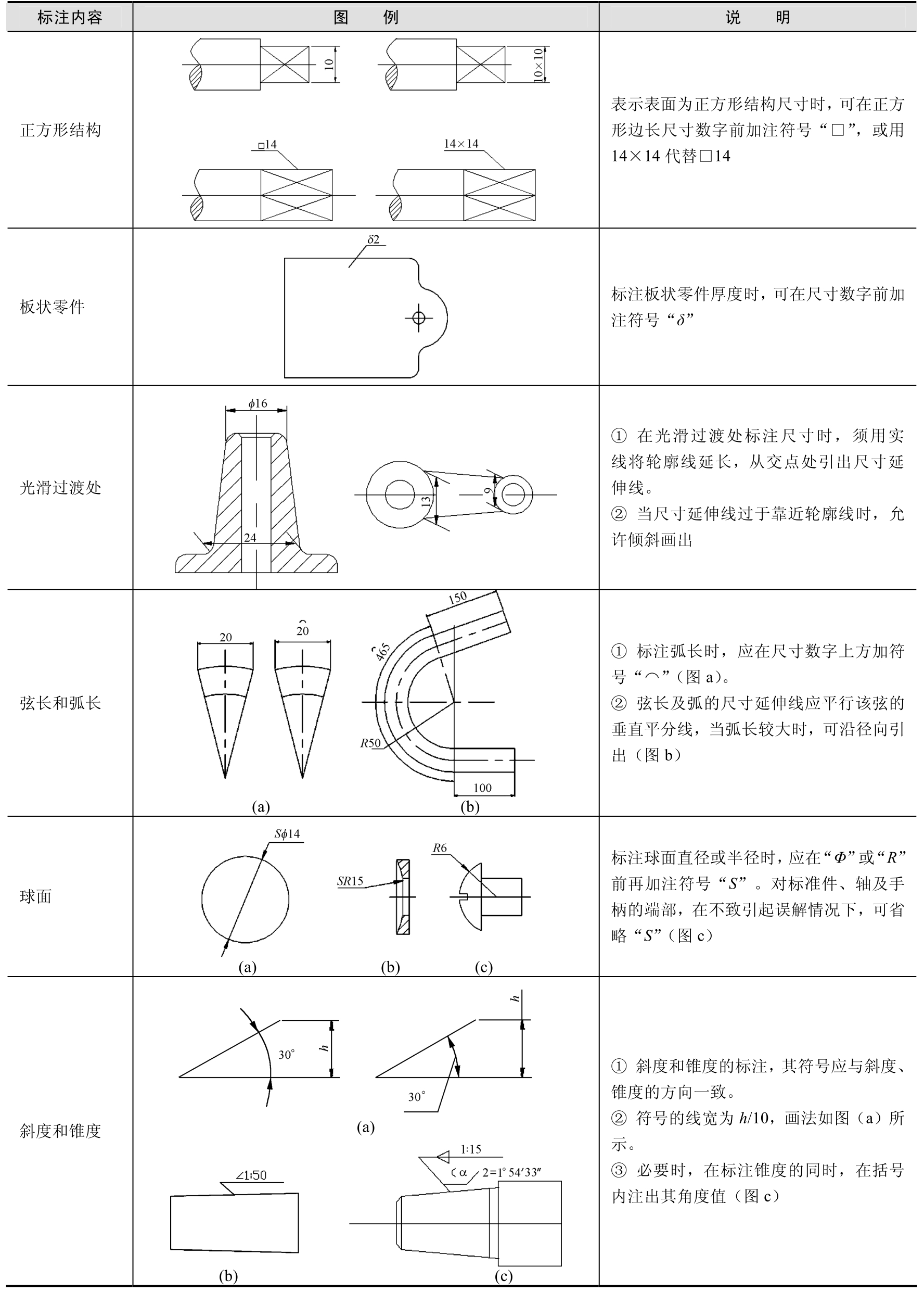

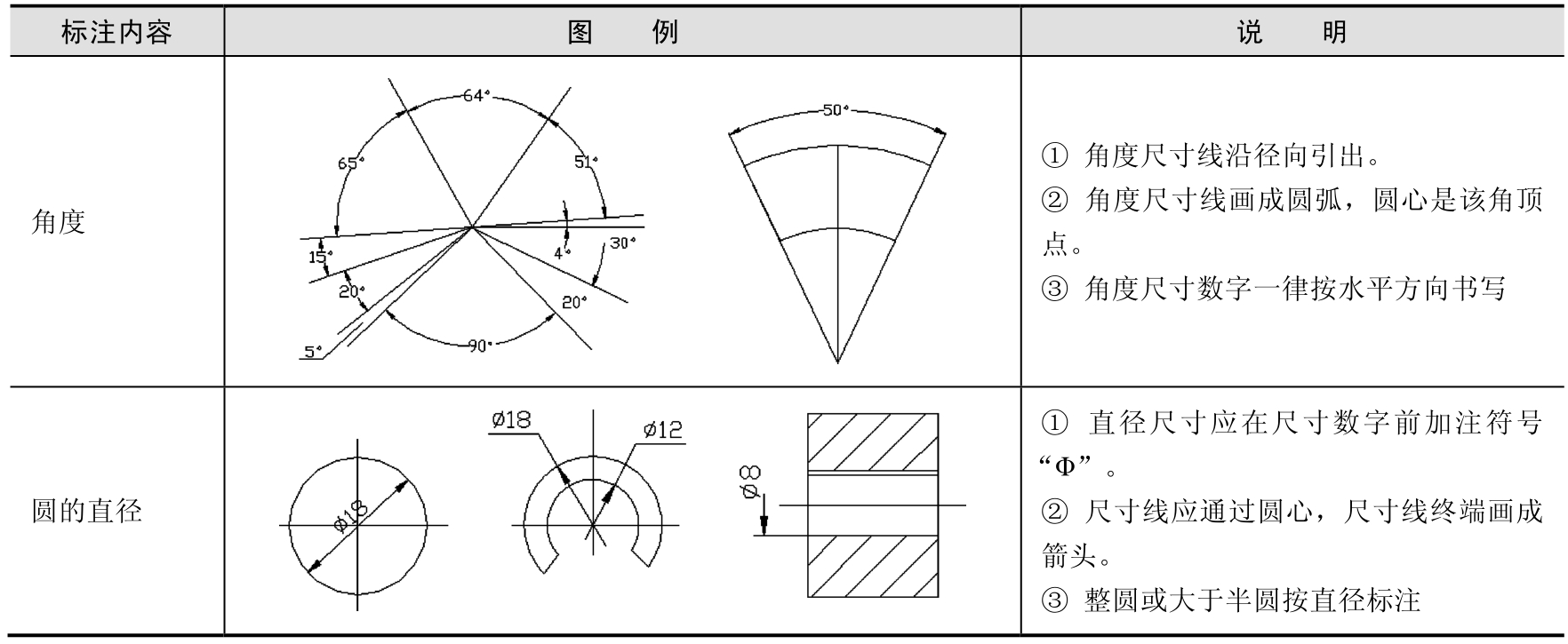

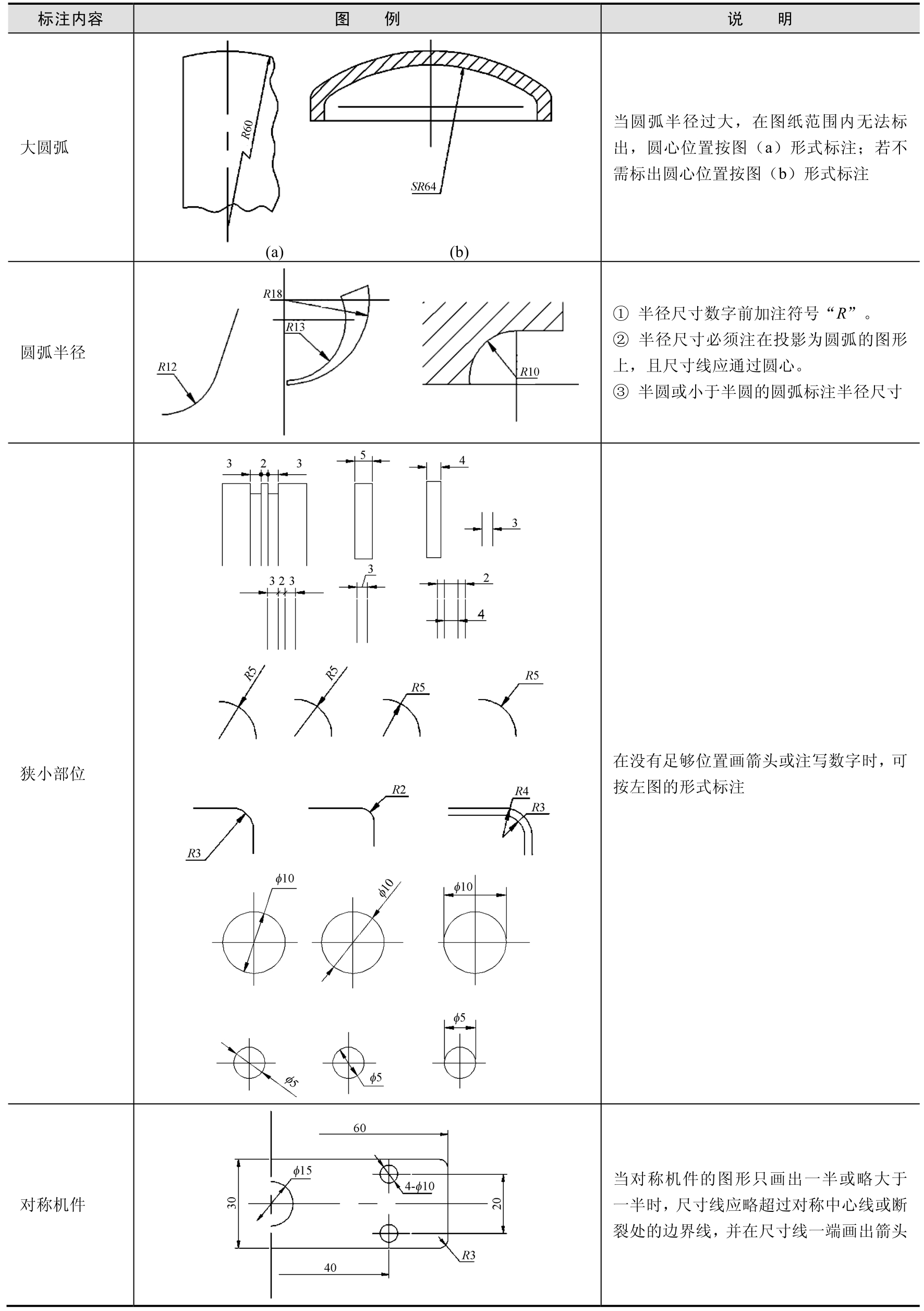

表1-6列出了国标所规定尺寸标注的一些示例。
