3.2 Moldflow模型导入

3.2.1 新建工程

在进行模型分析之前，首先应创建一个新工程（定义工程名和位置），以便于文档管理，在一个工程里可以对同一个模型进行多方案的分析比较，也可以导入多个不同的模型进行分析优化。

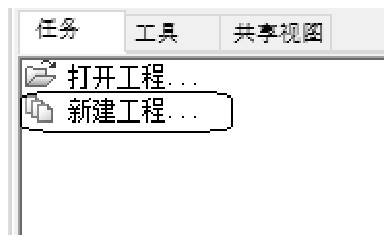

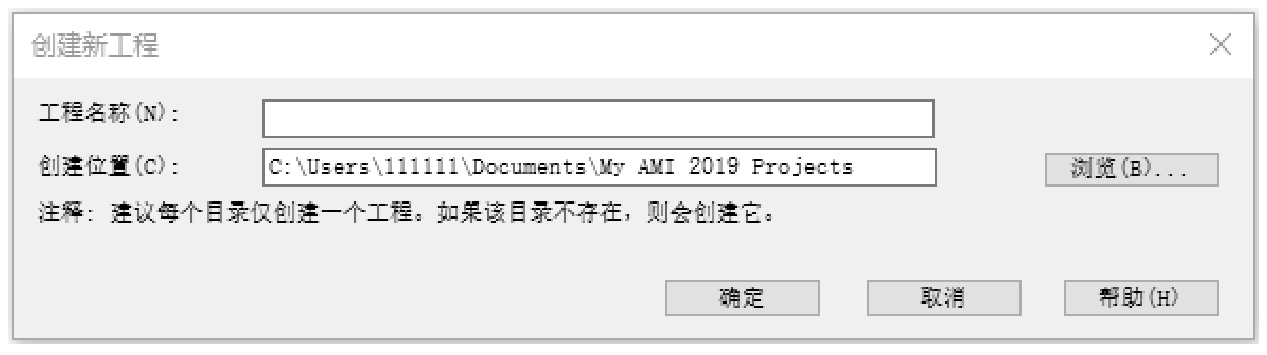

Step1：单击工具栏中的“新建工程”按钮或双击如图3-9所示工程管理区的“新建工程…”图标，弹出如图3-10所示“创建新工程”对话框，可以定义“工程名称”（文件夹）及其“创建位置”（存放文件夹位置）。

Step2：单击“确定”按钮，完成创建。

3.2.2 导入模型

Step1：单击“导入”按钮，弹出模型导入对话框，找到模型所在位置（这里导入3.1节CAD Doctor处理后的模型“实例模型\chapter3\3-1_out.sdy”）。

Step2：单击“打开”按钮后导入模型，同时工程管理区、任务区、图层管理区和模型显示区会加载、显示相应的参数。

3.2.3 调整模型位置

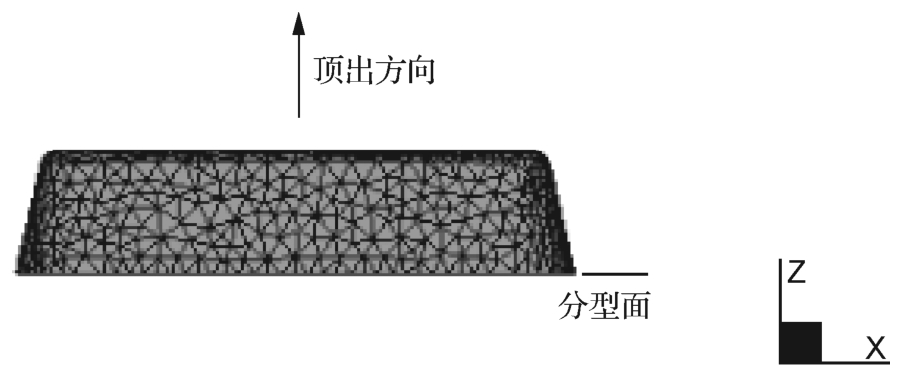

模型导入Moldflow软件后，在进行后续操作之前，应根据模型的分型面和脱模顶出方向来确定其在软件系统坐标系中的位置，其位置关系应如图3-11所示符合以下两项要求。

（1）分型面位于系统坐标系XY平面内。

（2）顶出方向与系统坐标系Z轴方向一致。

因此，本模型不满足以上位置条件，需要通过相应命令对模型进行调整。

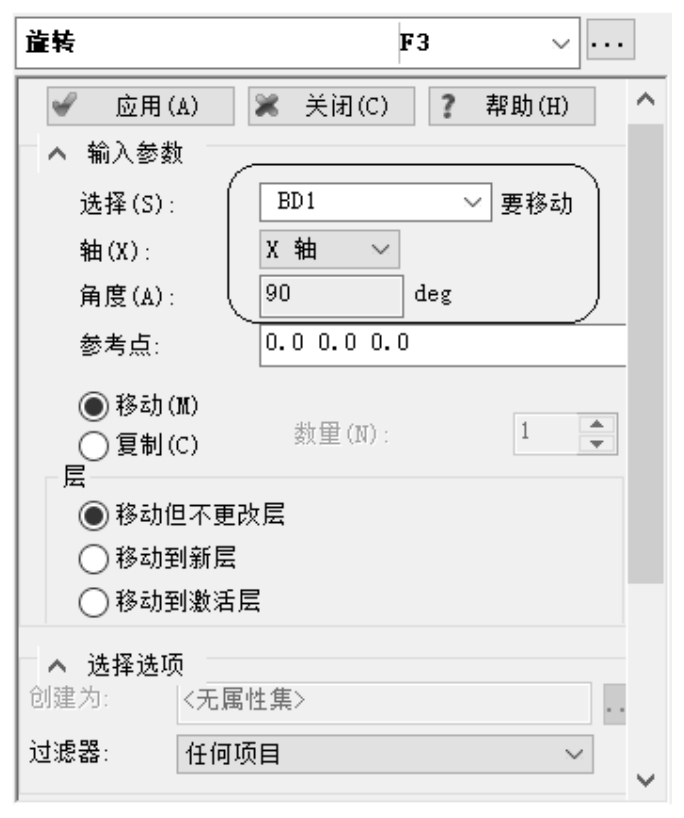

Step1：选择“几何-移动”中的“旋转”命令，弹出如图3-12所示对话框，选择打开的模型，绕X轴旋转90°（详细操作见5.5节）。

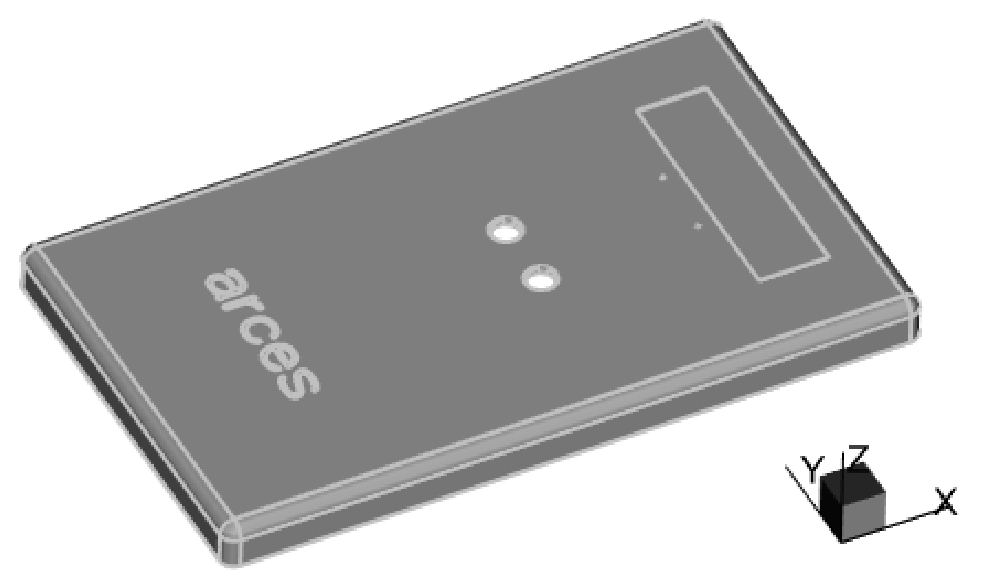

Step2：单击“应用”按钮，完成如图3-13所示的模型旋转，满足位置要求。
