2.5 Moldflow基本分析应用

下面以如图2-1所示模型为例，阐述应用Moldflow进行浇口位置分析和填充分析的基本流程。

2.5.1 浇口位置分析

1.新建工程

启动AMI，单击工具栏中的“新建工程”按钮或双击工程管理区的” ”图标，弹出如图2-89所示“创建新工程”对话框，指定“创建位置”的文件路径，并在“工程名称”栏中输入“2-1”，单击“确定”按钮创建一个新工程。此时在工程管理区中会显示“2-1”的工程，如图2-90所示。

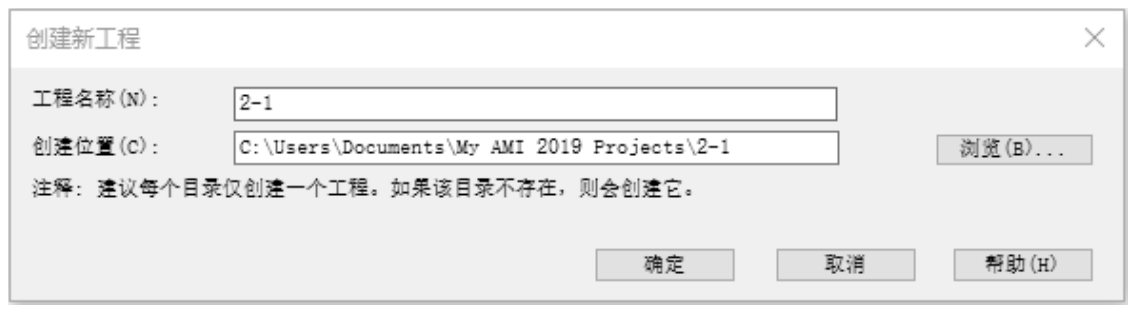

图2-89 “创建新工程”对话框

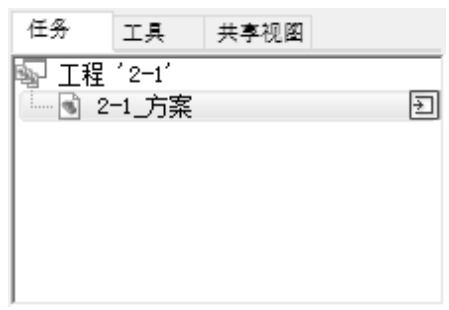

图2-90 工程管理区

2.导入模型

单击工具栏中的“导入”按钮，进入模型导入对话框，选择“实例模型\chapter2\2-1.stl”，单击“打开”按钮，系统弹出如图2-91所示“导入”对话框，选择“Dual Domain”（双层面）网格类型，尺寸单位采用默认的“毫米”，单击“确定”按钮，导入如图2-92所示模型。此时，任务区中列出了默认的分析任务和初始设置等，如图2-93所示。

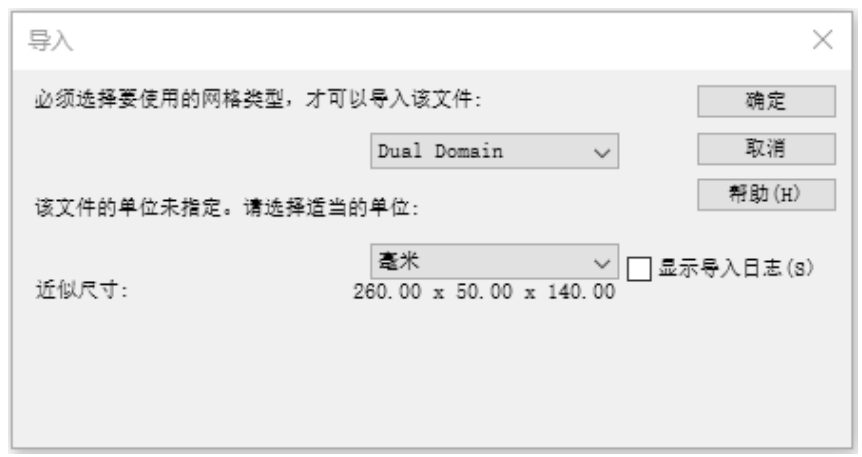

图2-91 “导入”对话框

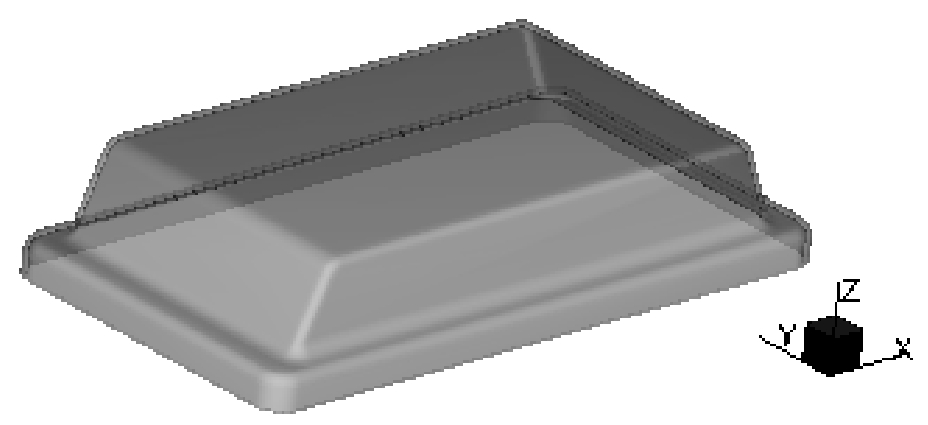

图2-92 导入模型

【提示】 可以根据分析需要对模型的网格类型和单位进行相应的选择。

3.调整模型位置

选择主菜单“几何”，单击工具栏中的“移动”右侧黑三角后选择“旋转”命令，弹出如图2-94所示“旋转”对话框，在“输入参数”区的“选择”栏中选取模型，在“轴”栏中选择“X轴”选项，在“角度”栏中输入“90”，选择“移动”单选项，然后单击“应用”按钮，完成如图2-95所示旋转结果。

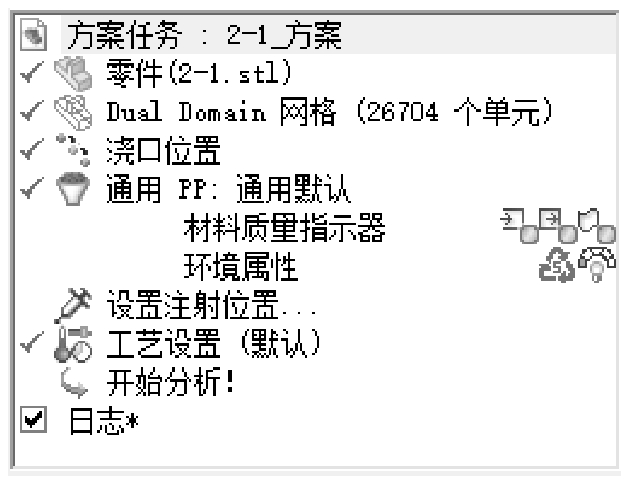

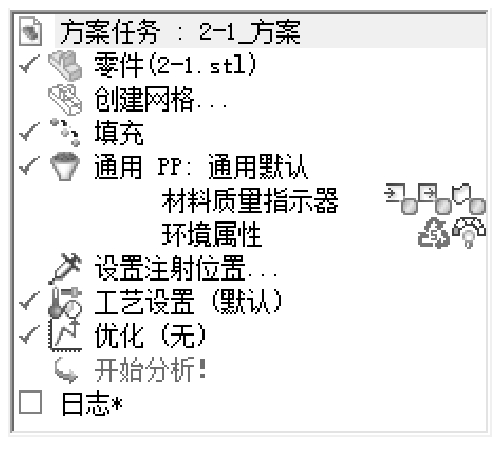

图2-93 任务区

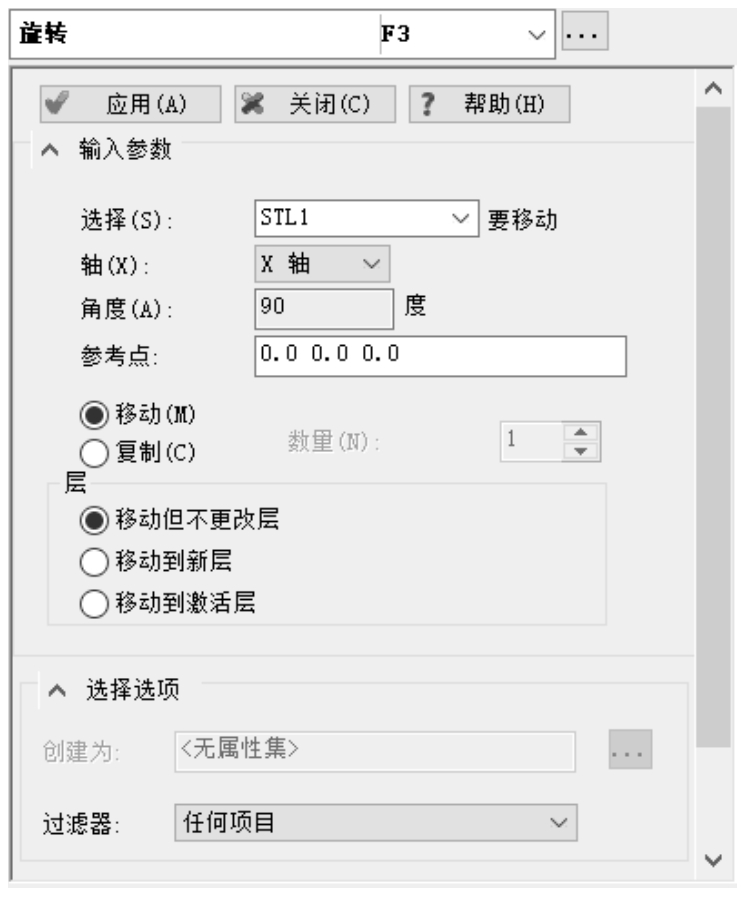

图2-94 “旋转”对话框

4.划分、处理网格

Step1：网格划分。选择主菜单“网格”，单击工具栏中的“生成网格”按钮或双击任务区的“ ”图标，弹出如图2-96所示“生成网格”对话框，在“全局边长”栏中输入“4”，单击“立即划分网格”按钮，系统将自动对模型进行划分，完成如图2-97所示网格模型。此时在图层管理区中增加了新建节点层和新建三角形层，如图2-98所示。

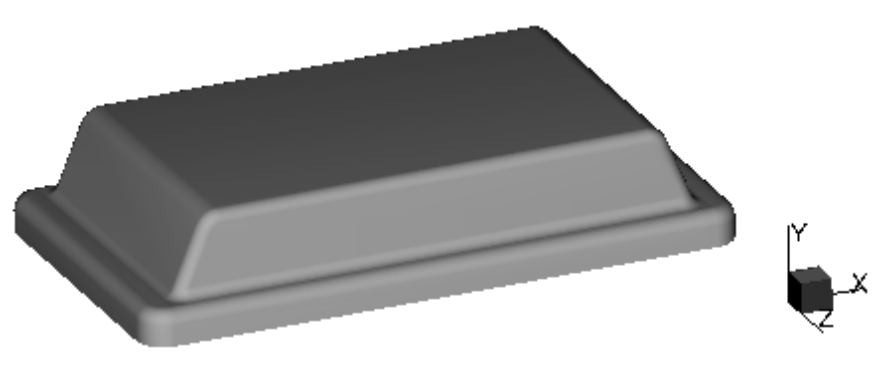

图2-95 旋转结果

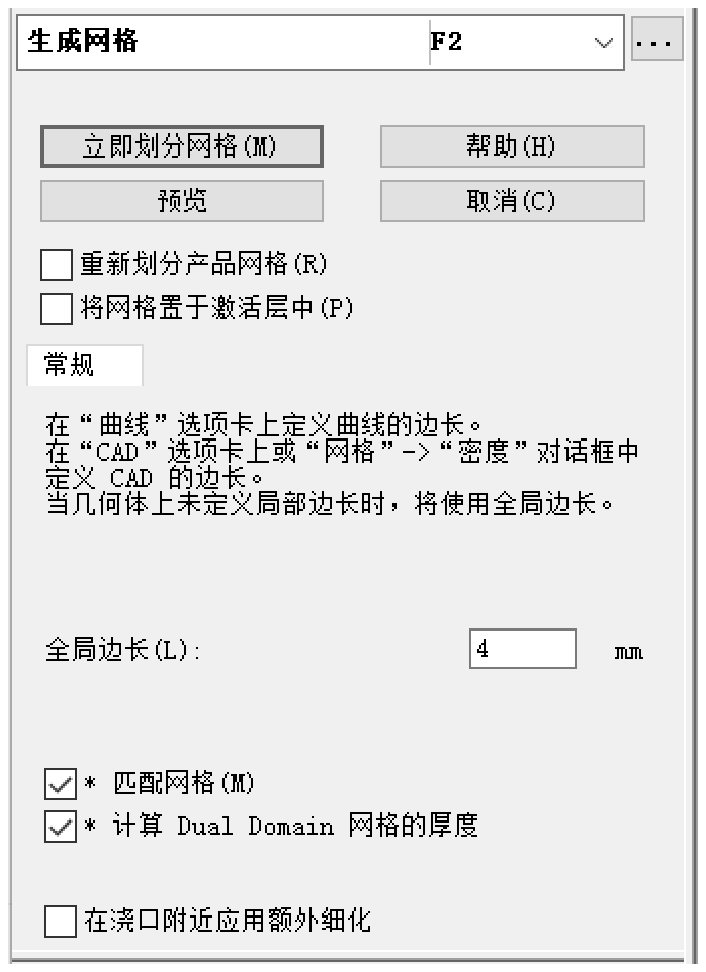

图2-96 “生成网格”对话框

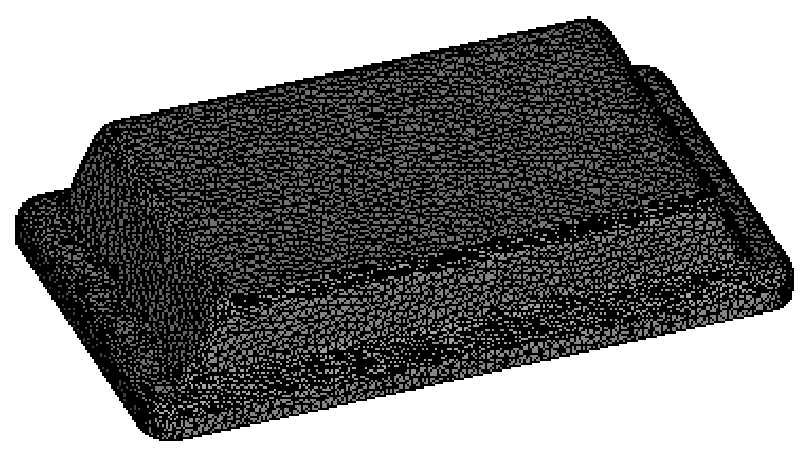

图2-97 网格模型

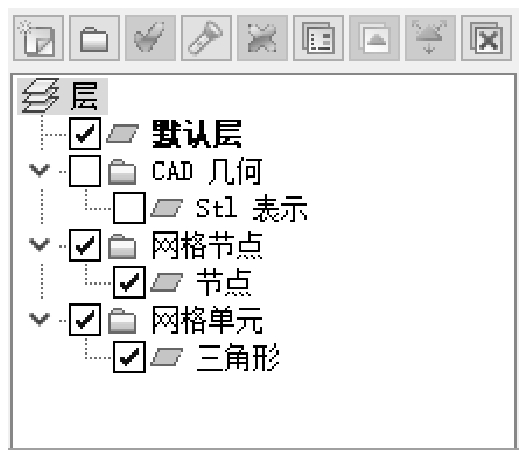

图2-98 图层管理区

Step2：网格诊断。网格诊断的目的是检验出模型中存在的不合理网格，将其修改成合理网格，便于Moldflow顺利求解。单击工具栏中的“网格统计”按钮，弹出如图2-99所示“网格统计”对话框，在“单元类型”栏中选择“三角形”选项，单击“显示”按钮，系统弹出如图2-100所示“三角形”统计信息框。

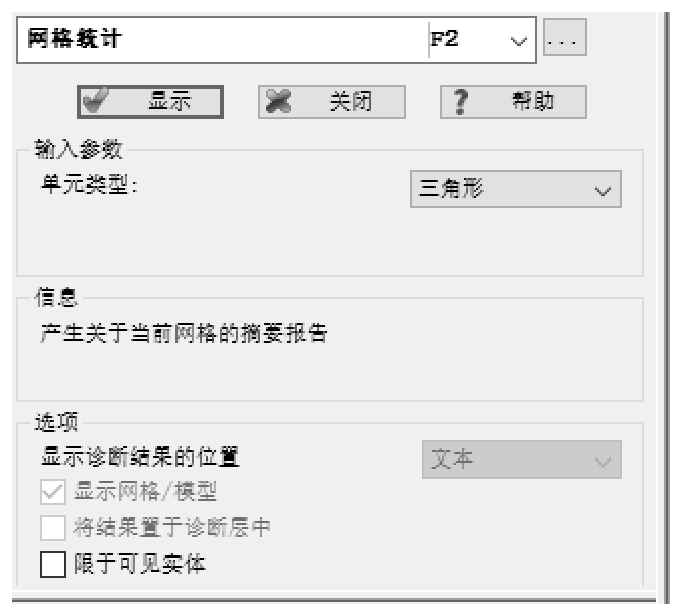

图2-99 “网格统计”对话框

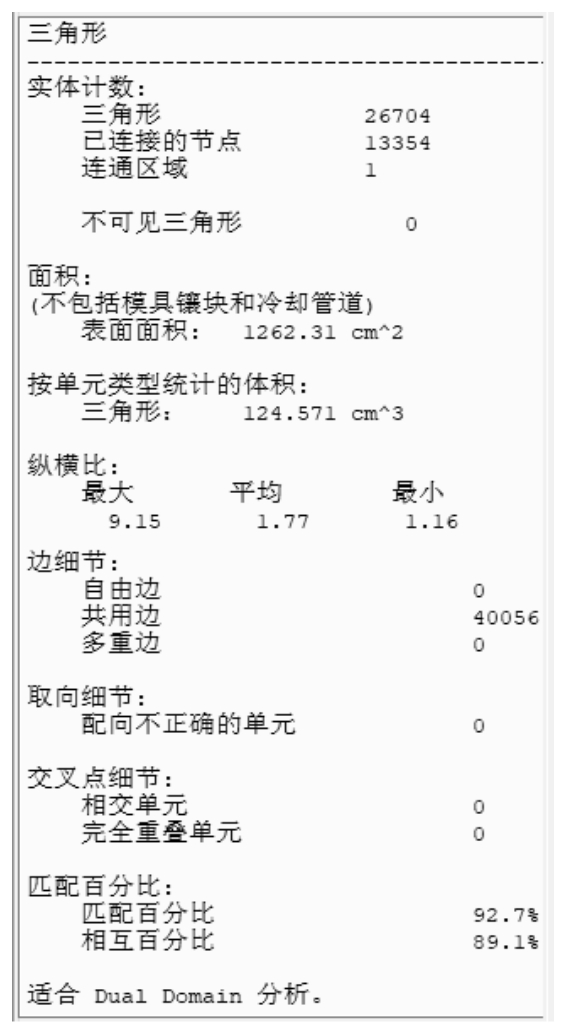

图2-100 “三角形”统计信息框

【说明】 “三角形”统计信息框显示模型除纵横比范围为1.16～9.15外，其他统计项如自由边、多重边、配向不正确的单元、相交单元和完全重叠单元个数均为0，匹配率达到92.7%，均符合计算要求。

5.选择分析序列

Moldflow提供了很多的分析序列，一般来说，对于新产品和不能确定浇口位置的塑件，我们首先选择“浇口位置”分析序列，目的是找出塑件的最佳浇口位置，然后创建相应的浇注系统，再进行其他的分析。

选择“主页”菜单，单击“分析序列”按钮或双击任务区的“ ”图标，系统弹出如图2-101所示“选择分析序列”对话框，选择“浇口位置”选项，单击“确定”按钮，此时任务区的“ ”图标变为“ ”图标，如图2-102所示。

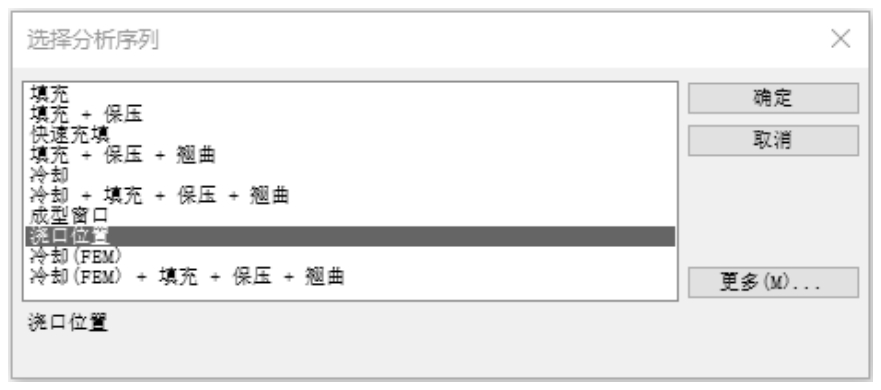

图2-101 “选择分析序列”对话框

图2-102 任务区

6.选择材料

任务区的材料栏显示“ ”图标，这里采用默认的PP材料。

7.设置注射位置

浇口位置分析中不需要设置注射位置。

8.设置工艺

单击“主页”菜单下“工艺设置”按钮或双击任务区的“ ”图标，弹出如图2-103所示“工艺设置向导-浇口位置设置”对话框，本例采用默认工艺。

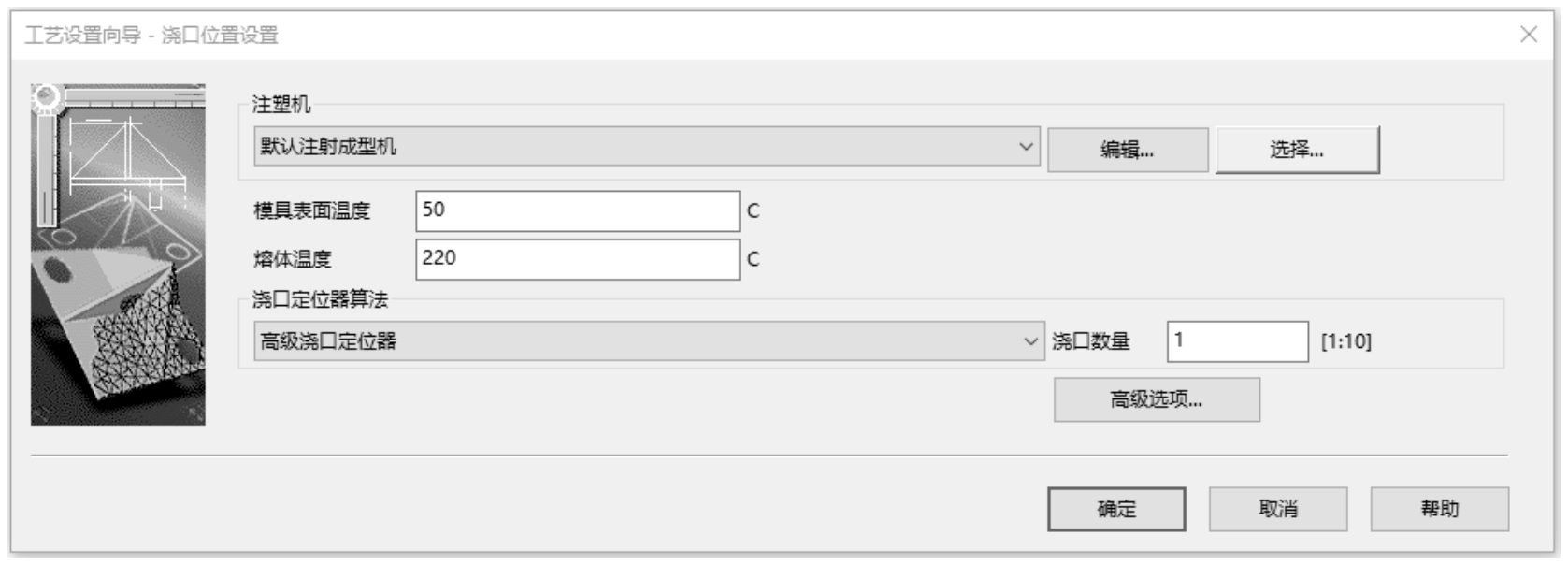

图2-103 “工艺设置向导-浇口位置设置”对话框

9.分析处理

单击“主页”菜单下“分析”按钮或双击任务区的“ ”图标，系统弹出如图2-104所示对话框，单击“确定”按钮，AMI求解器开始执行计算分析。

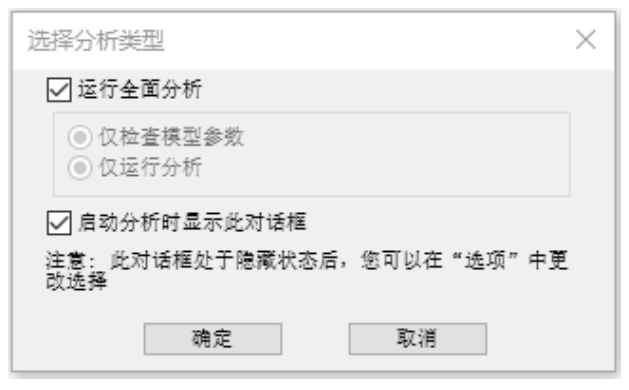

图2-104 “选择分析类型”对话框

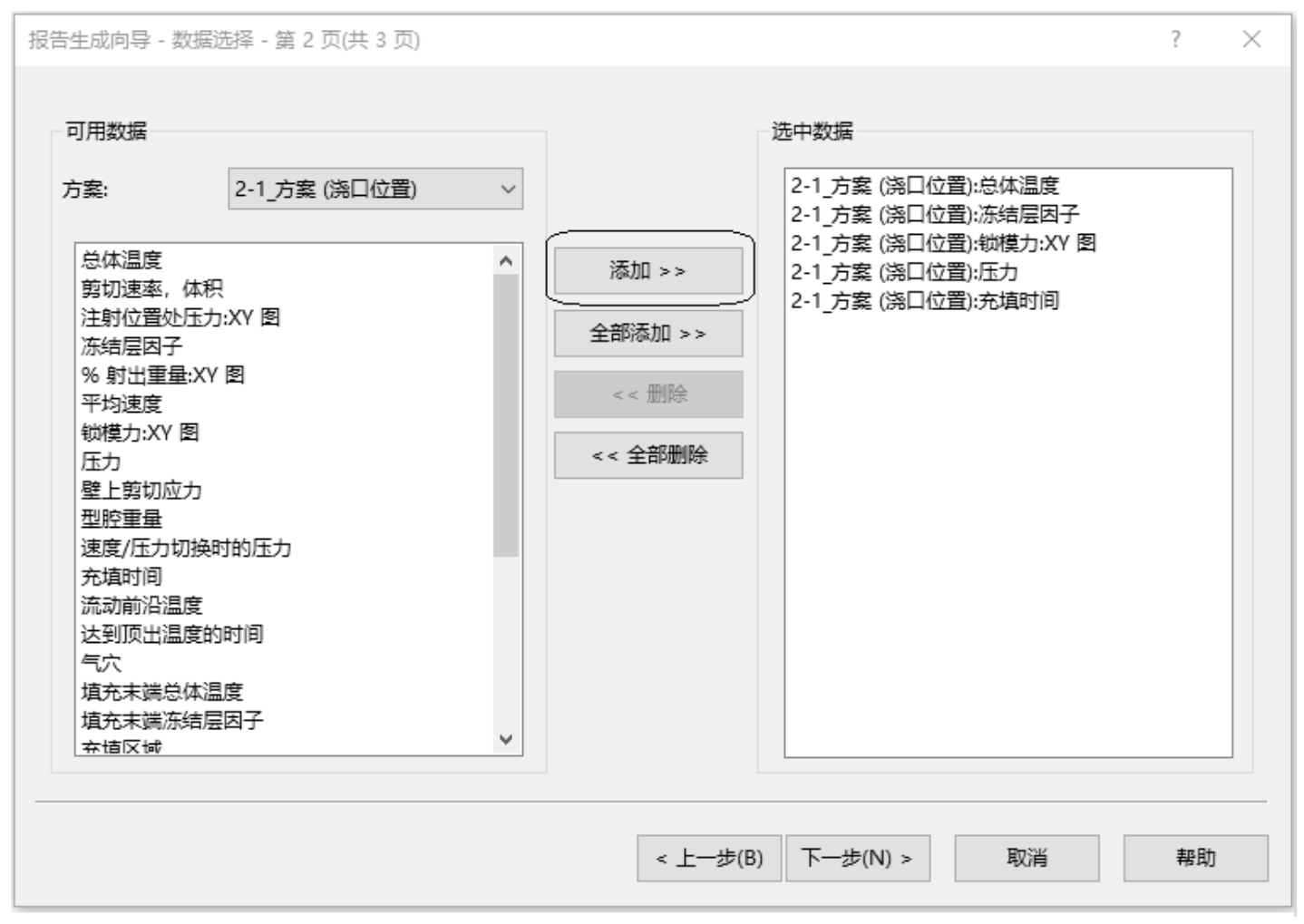

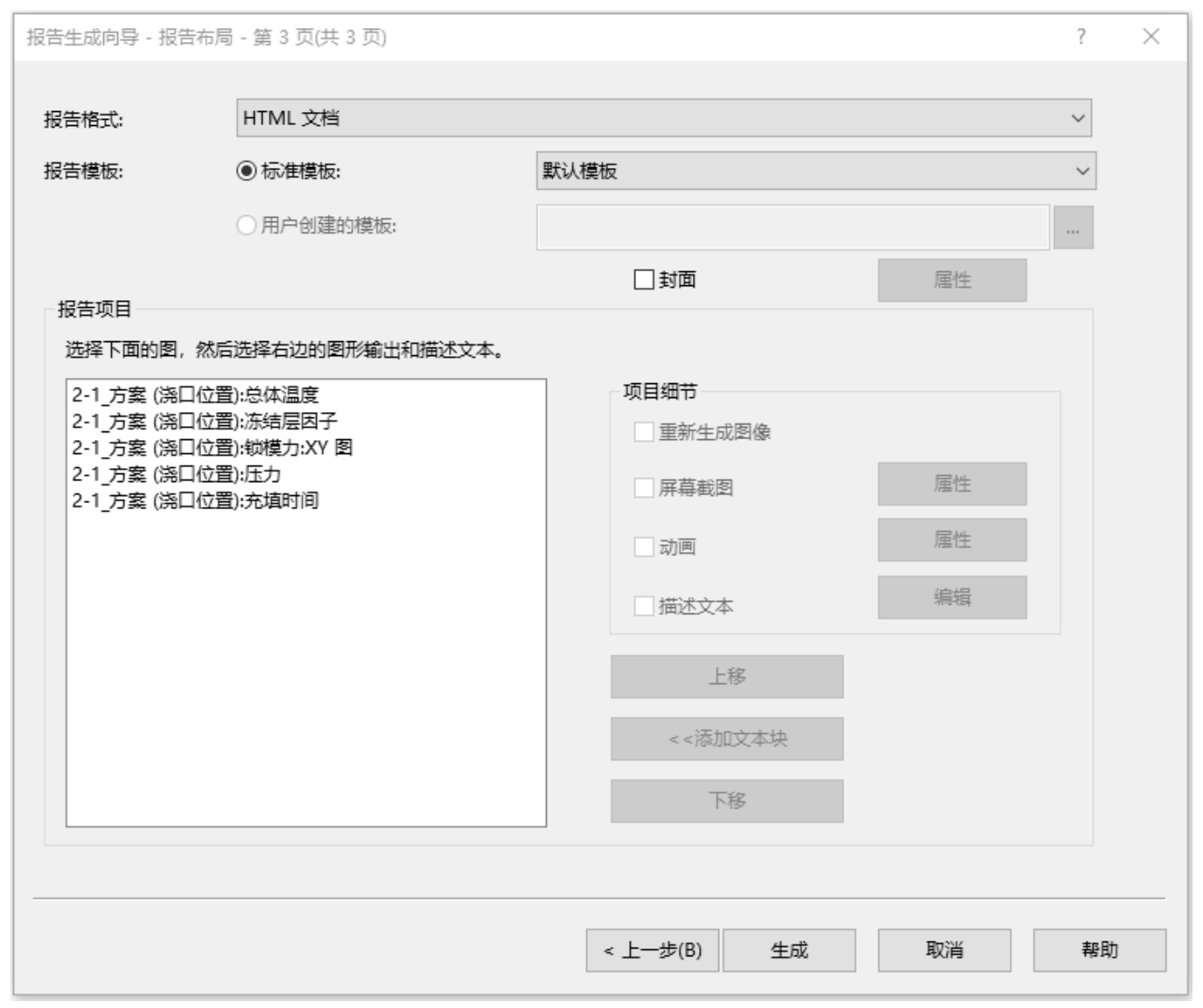

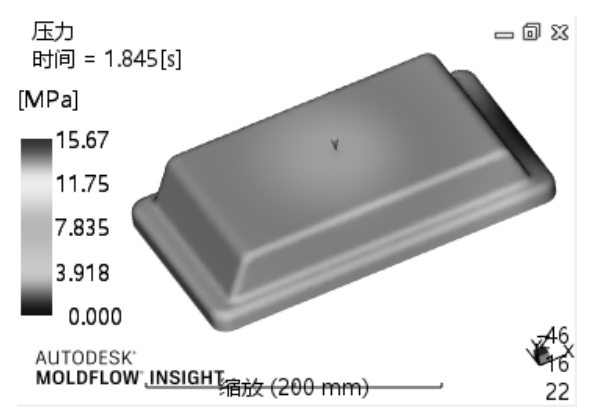

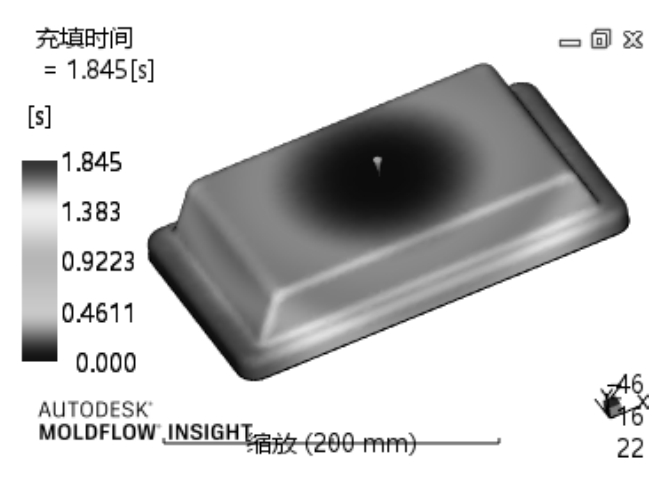

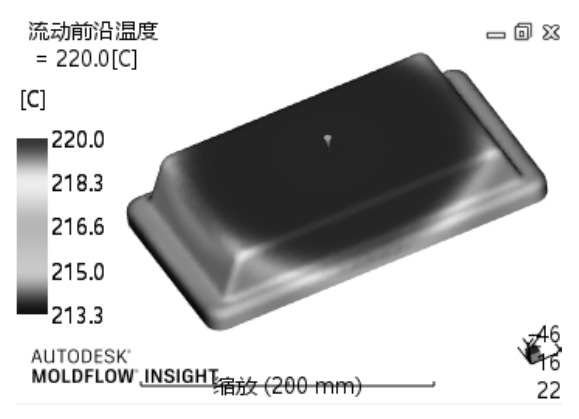

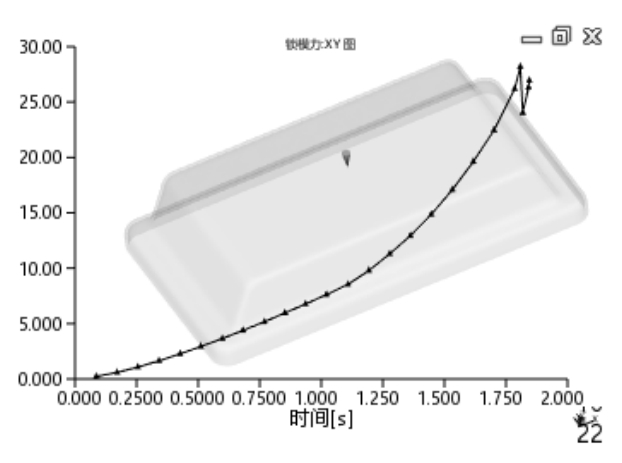

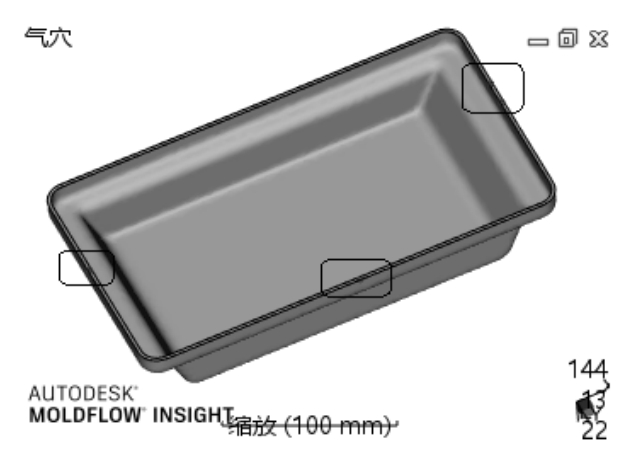

10.分析结果

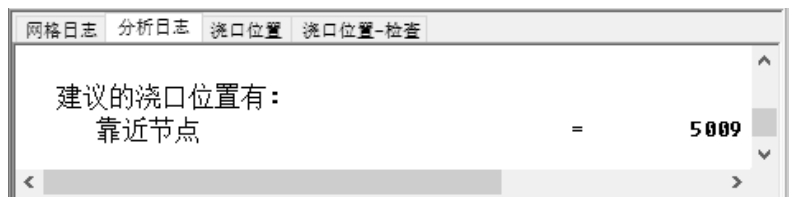

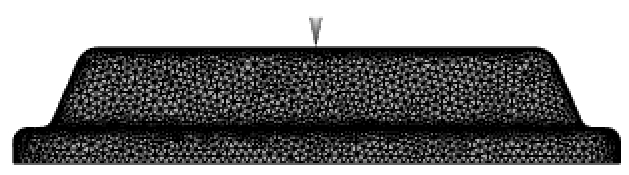

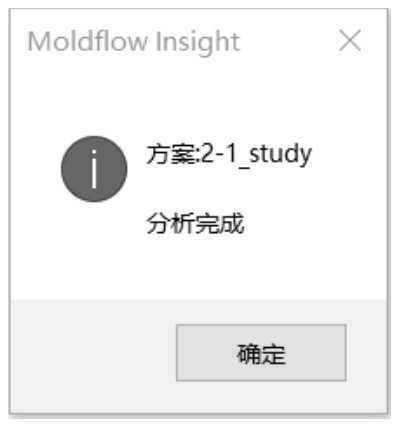

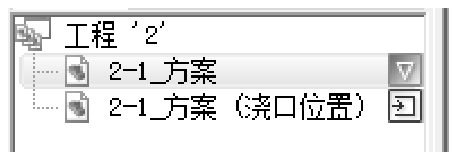

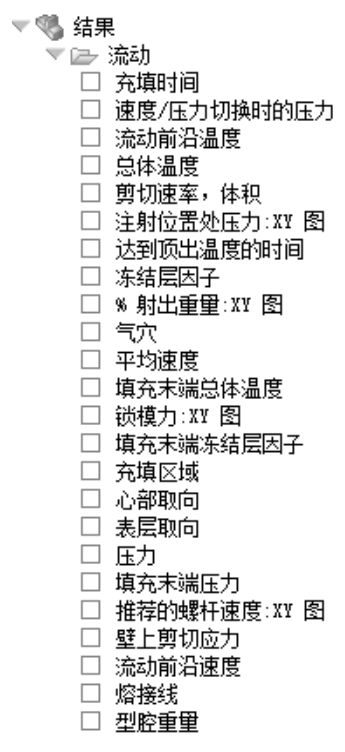

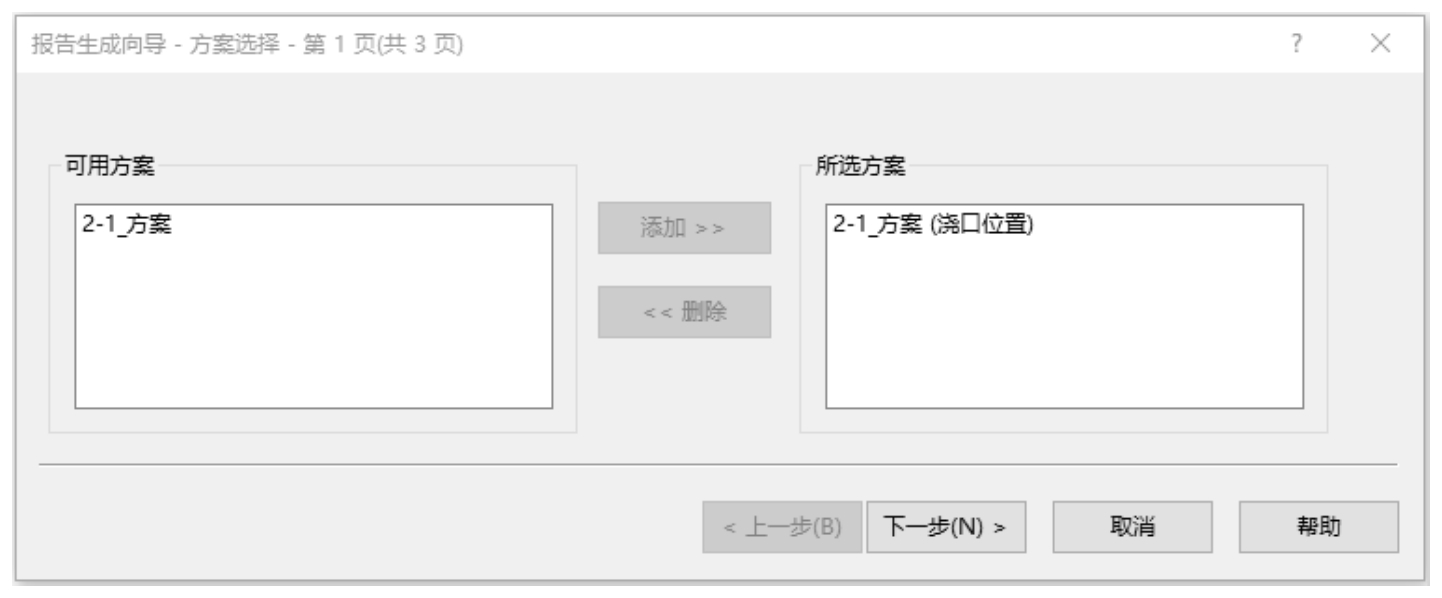

计算完成后会弹出如图2-105所示“分析完成”提示框，单击“确定”按钮，在任务区的“结果”列表中会显示出分析结果。我们可以勾选任务区的“日志”复选框，从如图2-106所示分析日志结果中可以看到“建议的浇口位置有：靠近节点=5009”。同时在工程管理区中复制出如图2-107所示“2-1_方案（浇口位置）”的模型，最佳浇口位置模型如图2-108所示。
