项目11
模拟量的转换

项目要求

将采集的模拟量数值进行转换处理，得到对应的工程量。

项目分析

使用一个0～20mA的模拟量信号输入，在S7-200 SMART CPU内部，0～20mA模拟电流信号对应的数值范围为0～27648；对于4～20mA的信号，对应的内部数值为5530～27648。如果有两个传感器，量程都是0～16MPa，但是一个是0～20mA输出，另一个是4～20mA输出，则在相同的压力下，变送的模拟量电流大小是不同的，在S7-200 SMART内部的数值表示也不同。

读取模拟量的目的不是在S7-200 SMART CPU中得到一个0～27648之类的数值，而是希望得到具体的物理量数值（如压力值、流量值等）或对应的物理量占量程的百分比数值等。这就是模拟量转换的意义。

演示箱中有一个Pt100测温传感器，通过一个500Ω的电阻将4～20mA的电流转换为2～10V的电压信号送到PLC的模拟量输入端，对应的温度范围为0～100℃，则转换公式为

编程示例

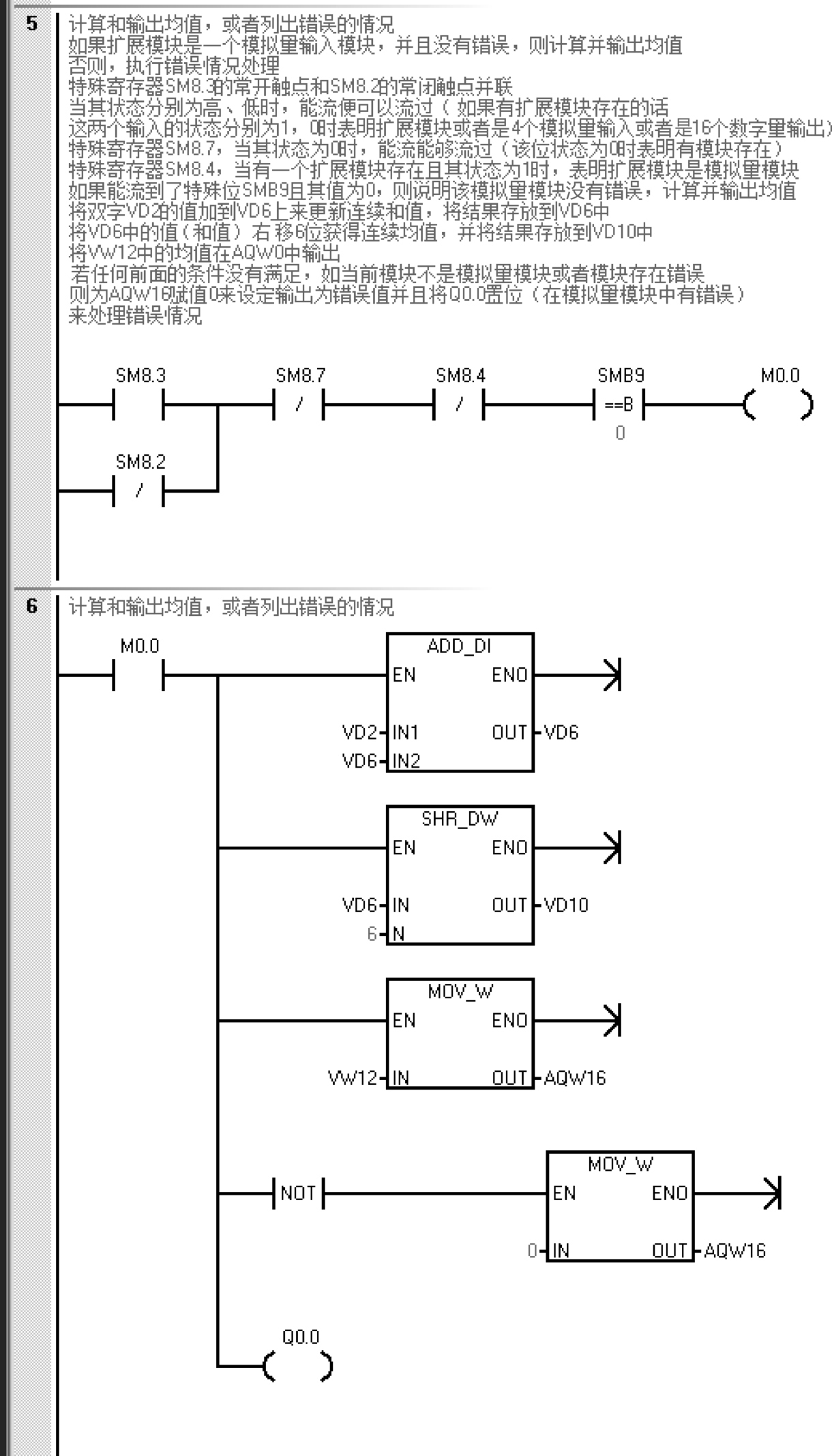

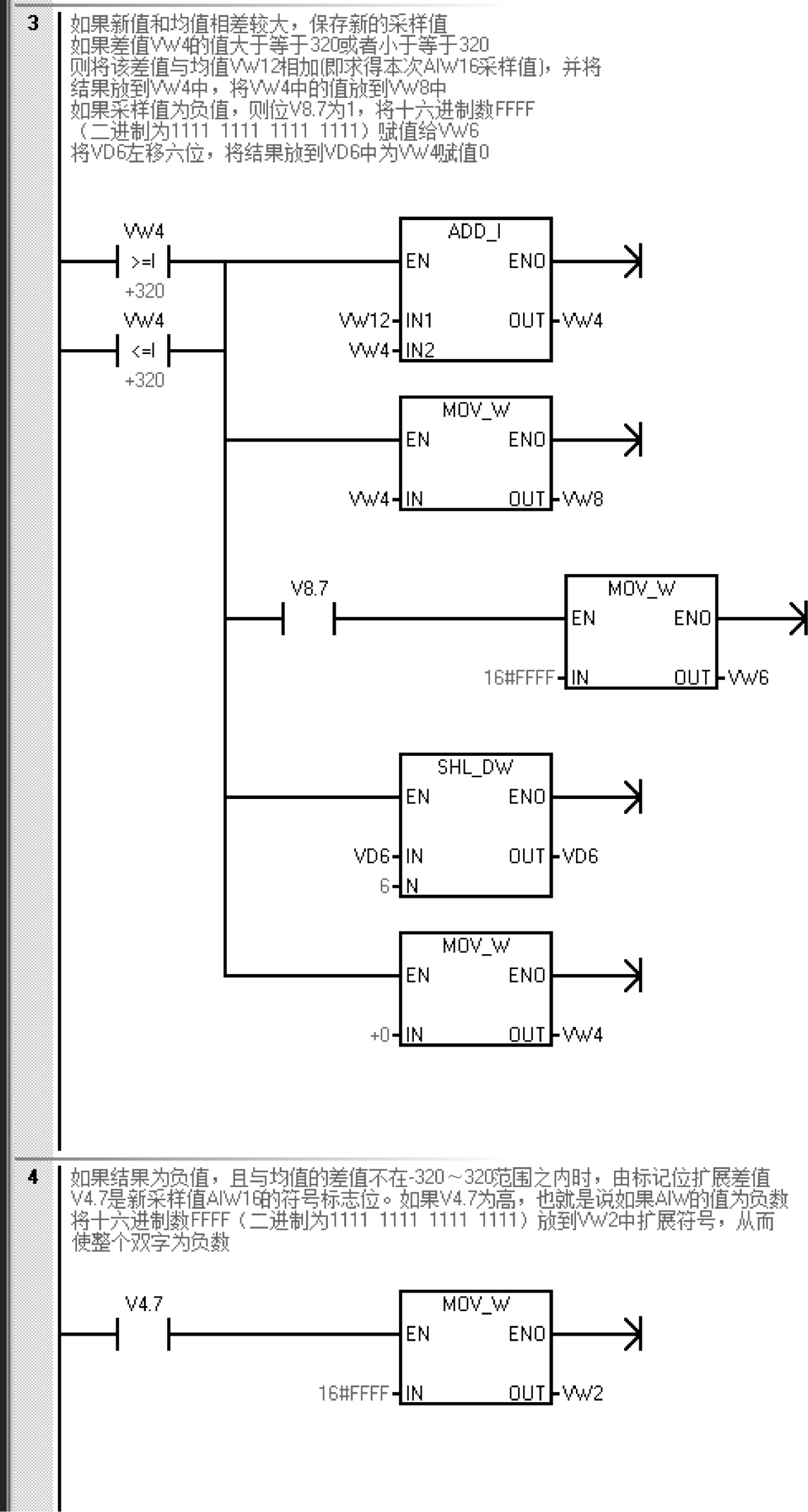

图11-1所示为上述公式的实现程序及注释，即模拟输入量进行工程量转换的参考程序。

经验技巧

进行S7-200 SMART的数据处理时，要正确运用转换指令和运算指令，需注意运算指令分为整数运算指令和实数运算指令，二者是不同的。 oGNajIwAF7PA7eu93/EDwgWQ2P7p+9s8GqurwDbio0cvlPJlHl3NKNVvlUB1vz/h
