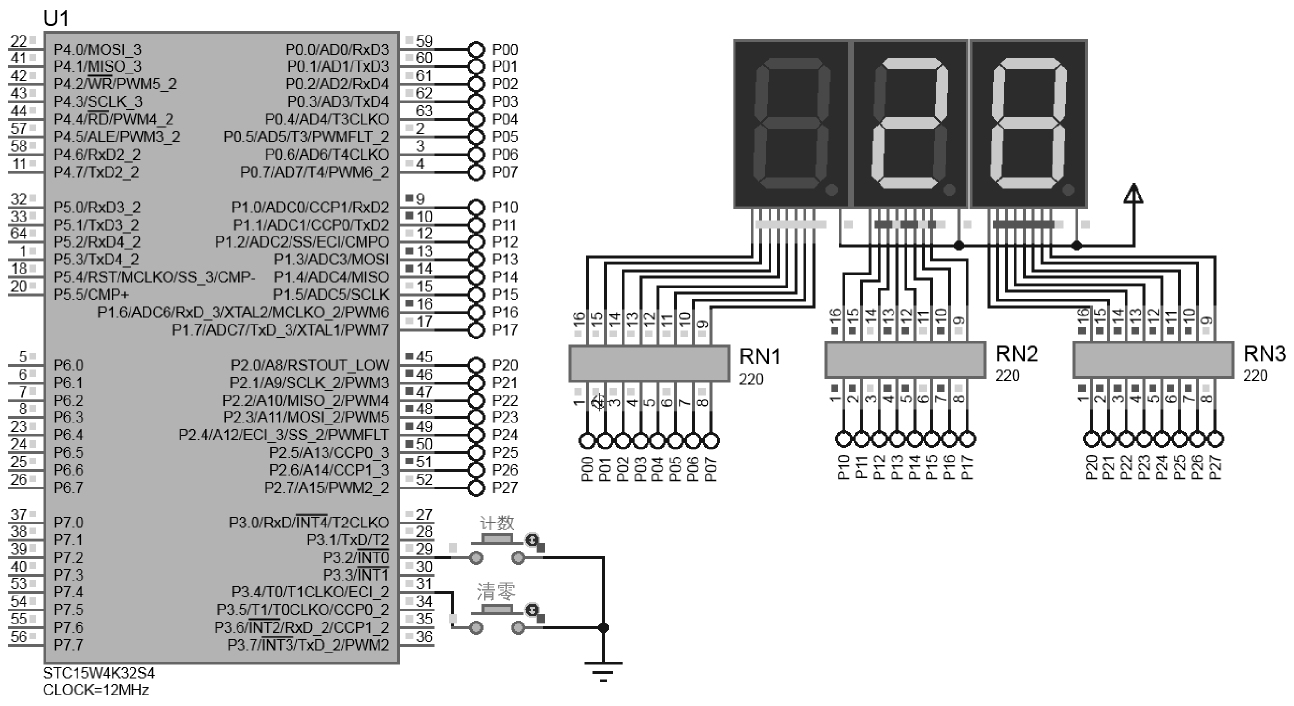

在仿真电路中用3只分立式数码管显示按键计数值，由于它们各自分立，对它们无须处理数码管动态扫描刷新显示问题。前面有关案例已涉及按键处理功能，图3-12中的清零按键控制方式与之类似，但计数按键则使用了新的外部中断技术。

1. 程序设计与调试

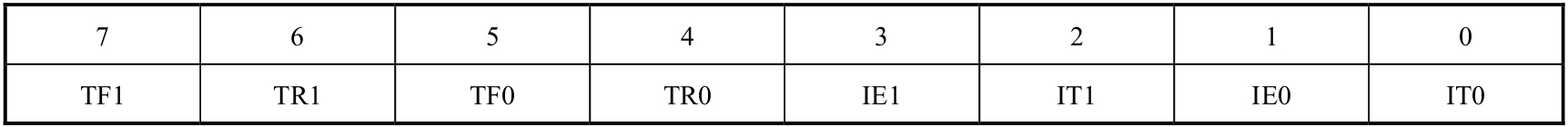

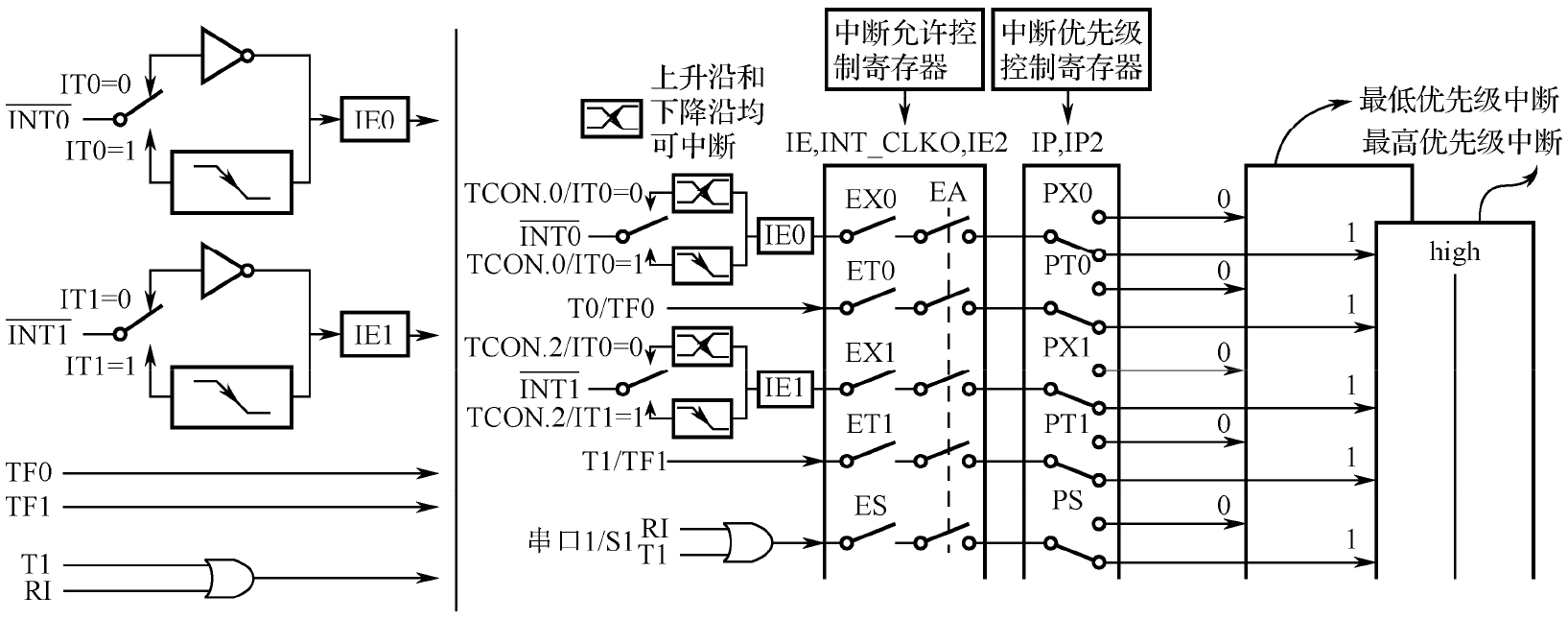

传统型8051单片机共有5个中断源，而STC15最高可支持21个中断源。对于传统型8051单片机，其支持的中断源包括两个外部中断（ 、 ），两个定时中断（TIMER0、TIMER1）及一个串口中断（Serial Port Interrupt）。如图3-13列出传统型8051单片机的中断源及STC15的部分对应中断源。这些中断源的中断触发标志位均属于TCON寄存器。表3-2列出了该寄存器的所有位。传统型8051单片机与STC15的TCON寄存器完全相同。

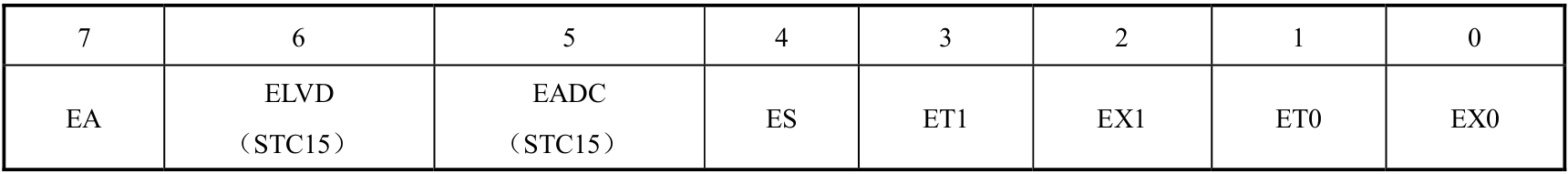

中断使能寄存器IE（Interrupt Enable Register）如表3-3所示。其中，右边第0～4位为EX0，ET0，EX1，ET1，ES，它们分别独立使能或禁止INT0，TIMER0，INT1，TIMER1及串口中断，对EX0，ET0，EX1，ET1，ES置1，则使能这些中断，置0则禁止这些中断；最高位EA用于一次性开启所有使能的中断或屏蔽所有中断。STC15的IE寄存器增加了ELVD与EADC，分别为低压检测中断允许位和A/D转换中断允许位。

在本案例仿真电路中，计数按键连接单片机P3.2引脚（INT0），主程序设置IEI0x81（10000001），并设置EA=1（开中断）、EX0=1（允许INT0中断）。IE=0x81可以用以下语句代替：

另外，由于IT0为TCON寄存器的最低位，设置IT0=1还可以写成：

主程序中所设置的IT0（Interrupt Trigger INT0）是TCON寄存器中控制INT0中断方式的设置位。对于STC15，设置IT0I1将INT0的中断触发方式设置为仅下降沿触发INT0/P3.2引脚，而设置IT0=0则为表示上升沿与下降沿均可触发INT0/P3.2引脚。本案例选择下降沿触发INT0/P3.2引脚，即当按下计数按键时，在P3.2引脚信号由高电平到低电平的跳变将触发INT0中断；如果按下计数按键后没有释放，INT0中断不会被持续触发，只有在释放计数按键后再次按下该按键时，才会因为又出现了高电平到低电平的跳变而再次触发INT0中断。这样的设置会使计数值仅在计数按键每次重新被按下时累加。

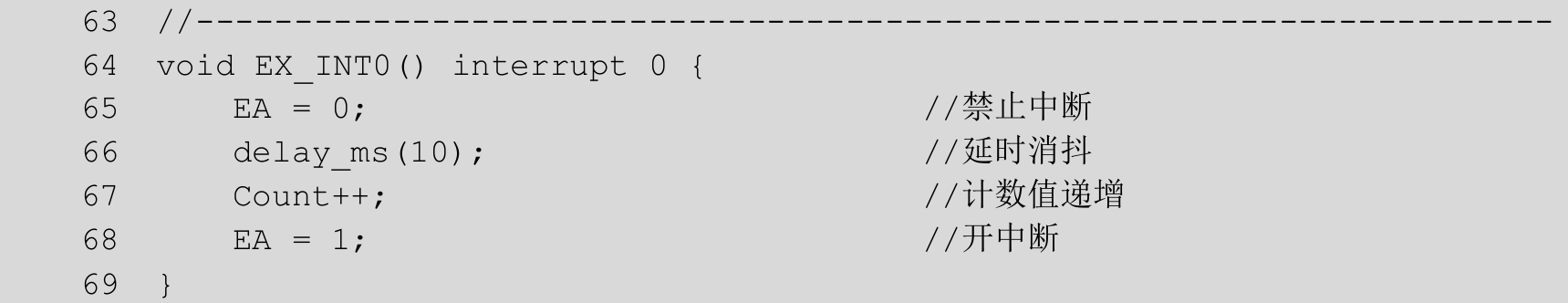

为使计数按键能够稳定地操作，在实物电路上测试时注意在程序中添加消抖语句。计数按键是通过中断触发来识别的，每次中断触发时即表示计数按钮被按下，中断子程序EX_INT0被自动调用，全局变量Count随之累加，INT0中断号为0，中断函数用interrupt指明中断号0。

清零按键由主程序中的while循环语句来轮询判断。该语句持续不断查看P3.4引脚值是否变为0，如果变为0则表示清零按键被按下。

2. 实训要求

① 改用查询方式判断计数按键，用中断方式控制清零按键，实现相同的运行效果。

② 将计数按键连接P3.3引脚，编写INT1中断子程序实现计数。 mz2XOUUhvd7P4/ivEmeEghqWMonL9tGDCXLYkRe0SAdywXOh66lySKyJd7IJYFdS

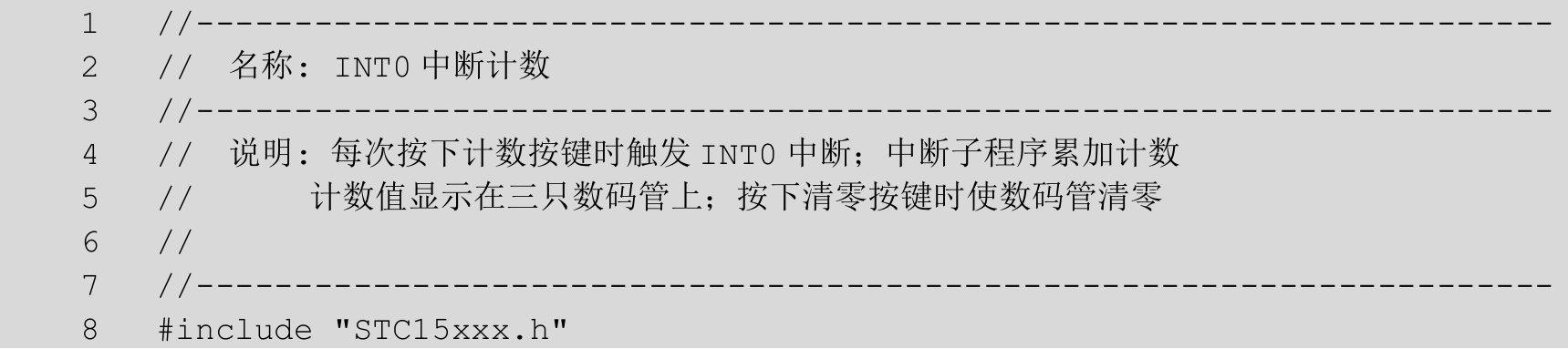

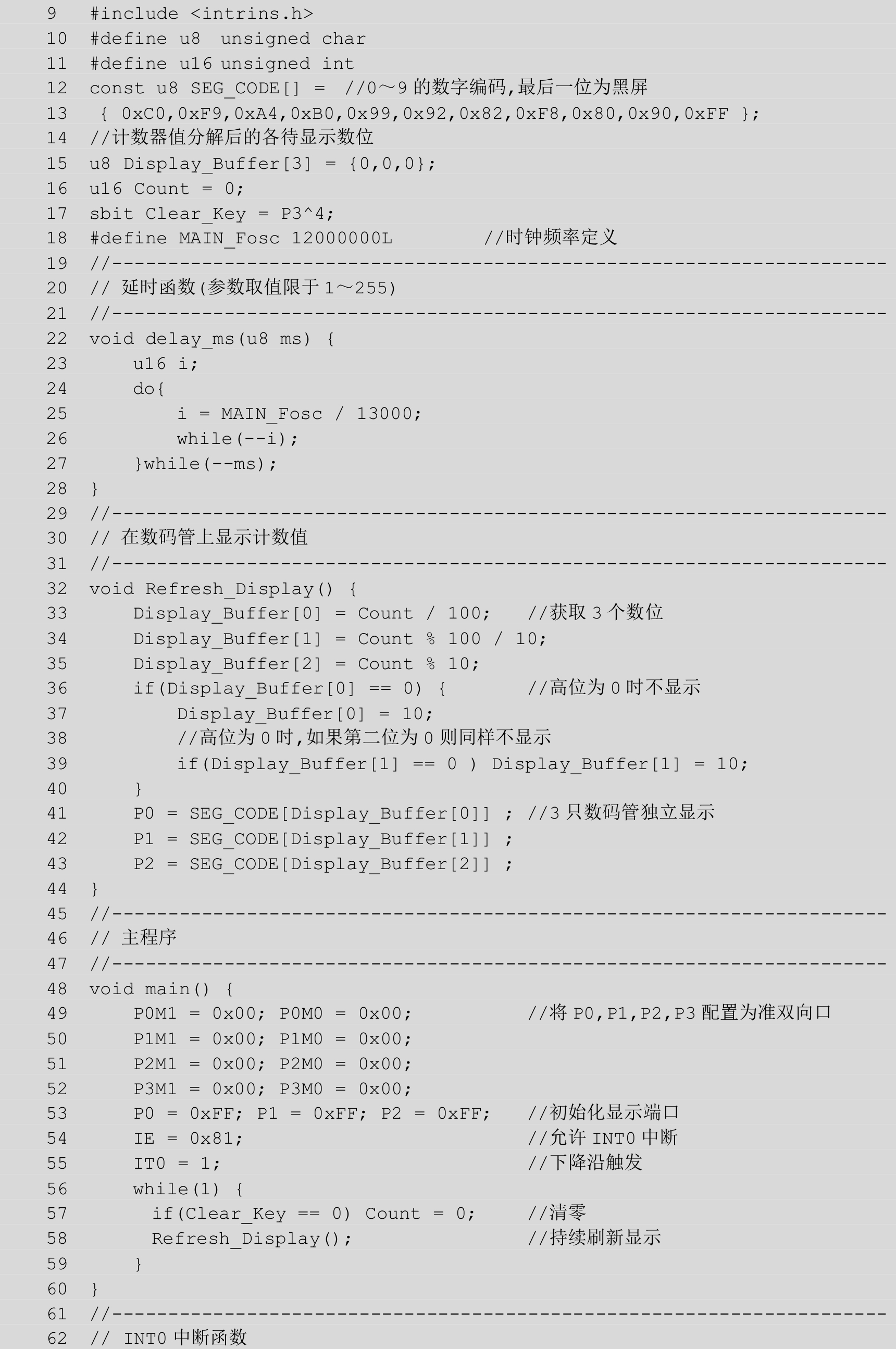

3. 源程序代码
