电阻器简称“电阻”,是电子产品中最基本、最常用的电子元件之一。电阻器可分为阻值固定的电阻器和阻值可变的电阻器两大类。
阻值固定的电阻器根据制造工艺的不同,主要有碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、合成碳膜电阻器、玻璃釉电阻器、水泥电阻器、排电阻器和熔断器。
扫一扫看视频
(1)碳膜电阻器
碳膜电阻器的电路符号通常为“
”,用字母RT表示。这种电阻器是将碳在真空高温的条件下分解的结晶碳蒸镀沉积在陶瓷骨架上制成的。这种电阻器的电压稳定性好,造价低,在普通电子产品中应用非常广泛。图4-1所示为典型碳膜电阻器的实物外形。

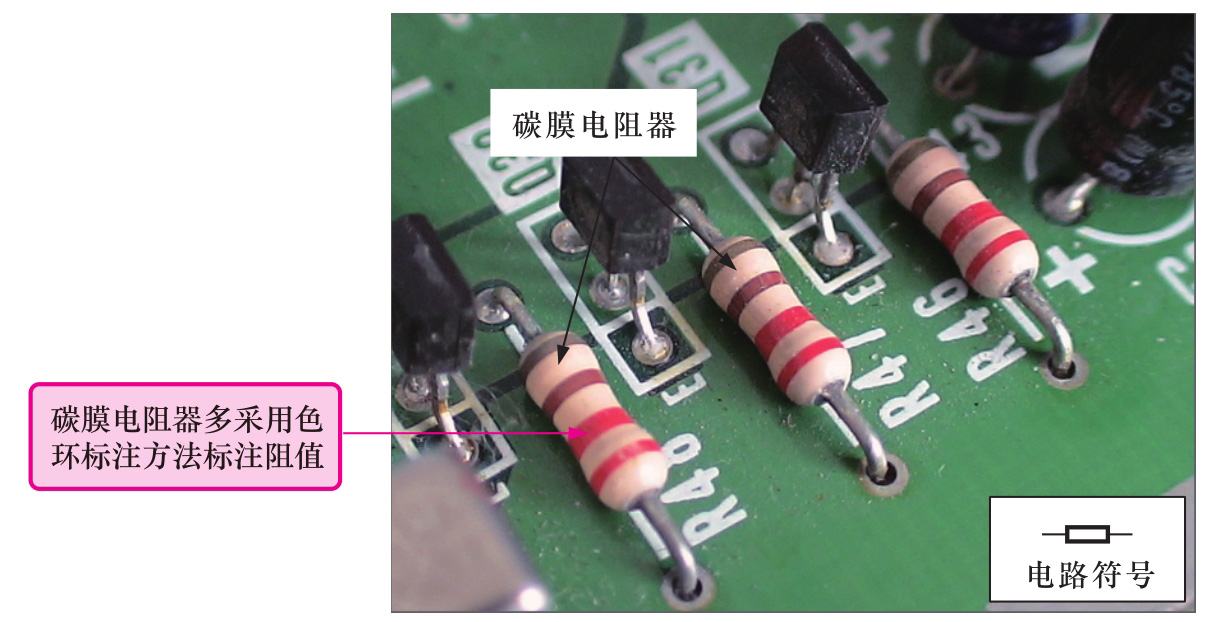

图4-1 典型碳膜电阻器的实物外形
相关资料
碳膜电阻器通常采用色环标注方法标注阻值 。 色环的颜色不同 、 位数不同所代表的阻值也不同 。
(2)金属膜电阻器
金属膜电阻器的电路符号通常为“

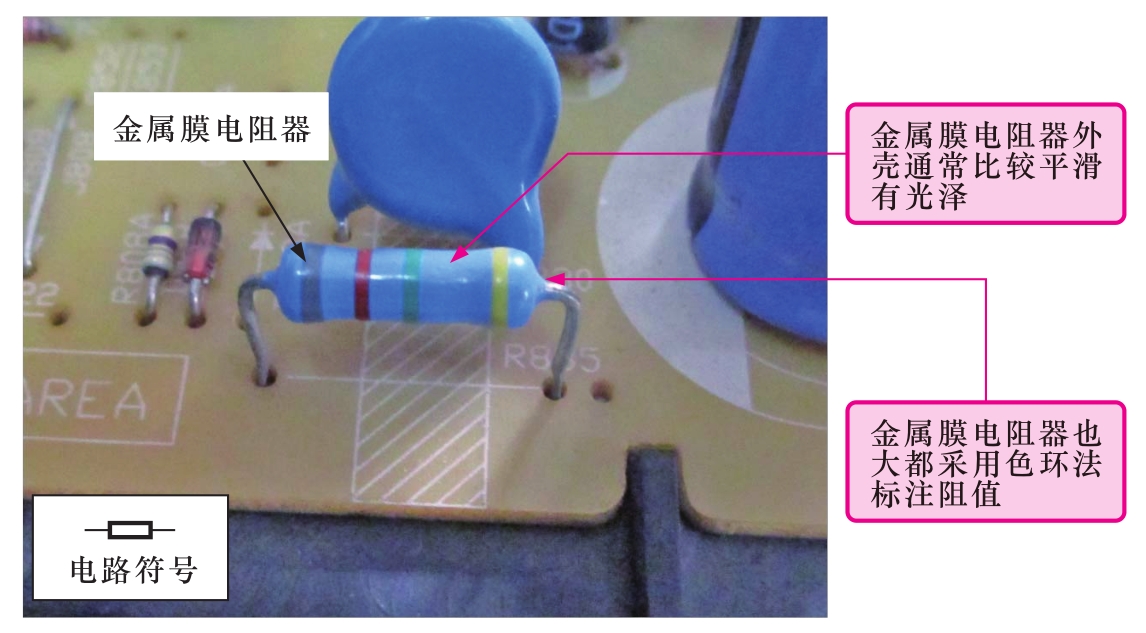

”,用字母RJ表示。金属膜电阻器是将金属或合金材料在真空高温的条件下加热蒸发沉积在陶瓷骨架上制成的。这种电阻器具有较高的耐高温性能、温度系数小、热稳定性好、噪声小等优点。图4-2所示为典型金属膜电阻器的实物外形。
图4-2 典型金属膜电阻器的实物外形
这种电阻器的阻值采用色环标注的方法,具有较高的耐高温性能、温度系数小、热稳定性好、噪声小等优点。与碳膜电阻器相比,体积更小,但价格也较高。
(3)金属氧化膜电阻器
金属氧化膜电阻器的电路符号通常为“
”,用字母RY表示。金属氧化膜电阻器就是将锡和锑的金属盐溶液进行高温喷雾沉积在陶瓷骨架上制成的。这种电阻器比金属膜电阻器更为优越,具有抗氧化、耐酸、抗高温等特点。图4-3所示为典型金属氧化膜电阻器的实物外形。

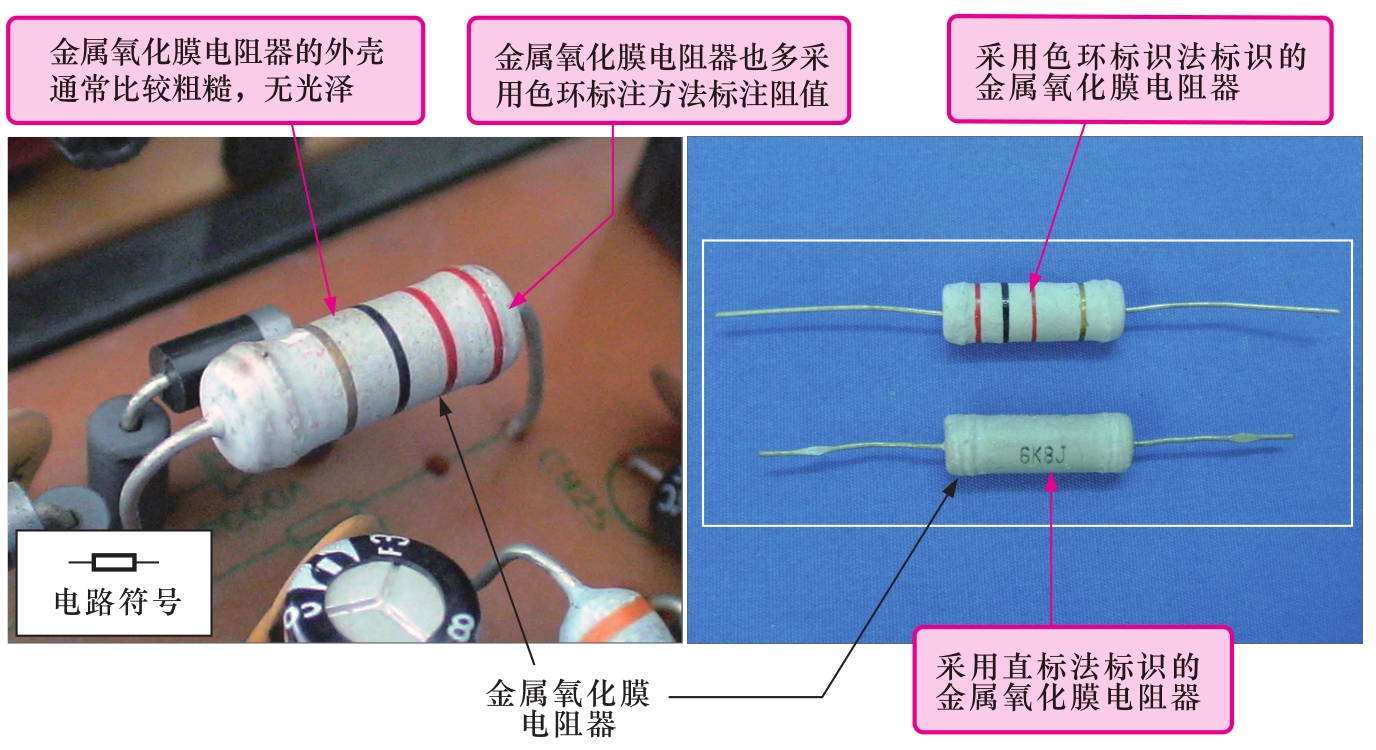

图4-3 典型金属氧化膜电阻器的实物外形
(4)合成碳膜电阻器
合成碳膜电阻器的电路符号通常为“
”,用字母RH表示。合成碳膜电阻器是将炭黑、填料还有一些有机黏合剂调配成悬浮液,喷涂在绝缘骨架上,再进行加热聚合制成的。合成碳膜电阻器是一种高压、高阻的电阻器,通常它的外层被玻璃壳封死。图4-4所示为典型合成碳膜电阻器的实物外形。这种电阻器通常采用色环标注方法标注阻值。

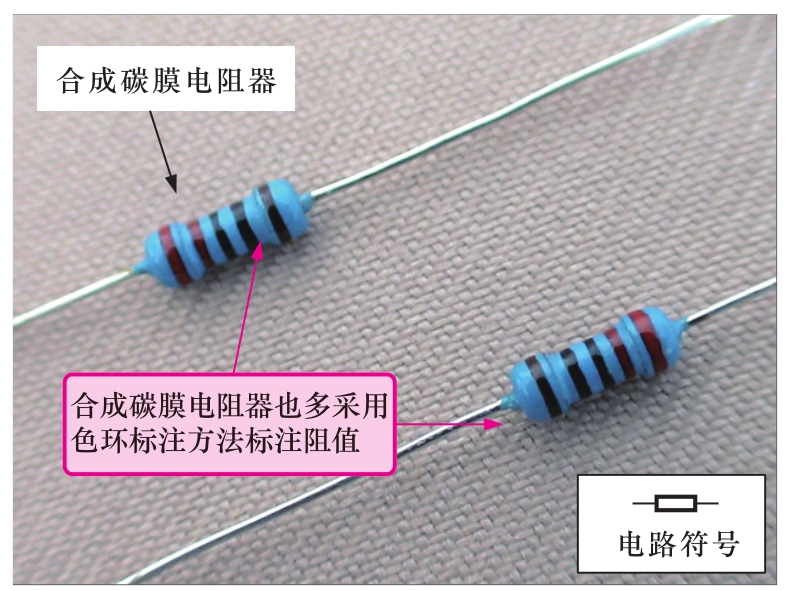

图4-4 典型合成碳膜电阻器的实物外形
相关资料
从外形来看 , 碳膜电阻器 、 金属膜电阻器 、 金属氧化膜电阻器 、 合成碳膜电阻器十分相似 , 因此这几种电阻器的外形特性没有明显的区别 , 且基本都为色环式电阻器 , 直观区分其类型确实有难度 , 通常我们可以根据它们的型号标识来区分 , 型号标识中有些字母明确标识出了它们的类型 , 如图4-5所示 。
图4-5 电阻器的型号标识规则
(5)玻璃釉电阻器
玻璃釉电阻器的电路符号通常为“
”,用字母RI表示。玻璃釉电阻器就是将银、铑、钌等金属氧化物和玻璃釉黏合剂调配成浆料,喷涂在绝缘骨架上,再进行高温聚合而制成的,这种电阻器具有耐高温、耐潮湿、稳定、噪声小、阻值范围大等特点。图4-6所示为典型玻璃釉电阻器的实物外形。这种电阻器通常采用直标法标注阻值。
(6)水泥电阻器
水泥电阻器的电路符号通常为“
”。这种电阻器通常采用陶瓷、矿质材料封装,其特点是功率大、阻值小,且具有良好的阻燃、防爆特性。图4-7所示为典型水泥电阻器的实物外形。
通常,电路中的大功率电阻器多为水泥电阻器,当负载短路时,水泥电阻器的电阻丝与焊脚间的压接处会迅速熔断,对整个电路起限流保护的作用。这种电阻器的阻值通常采用直接标注法标注。

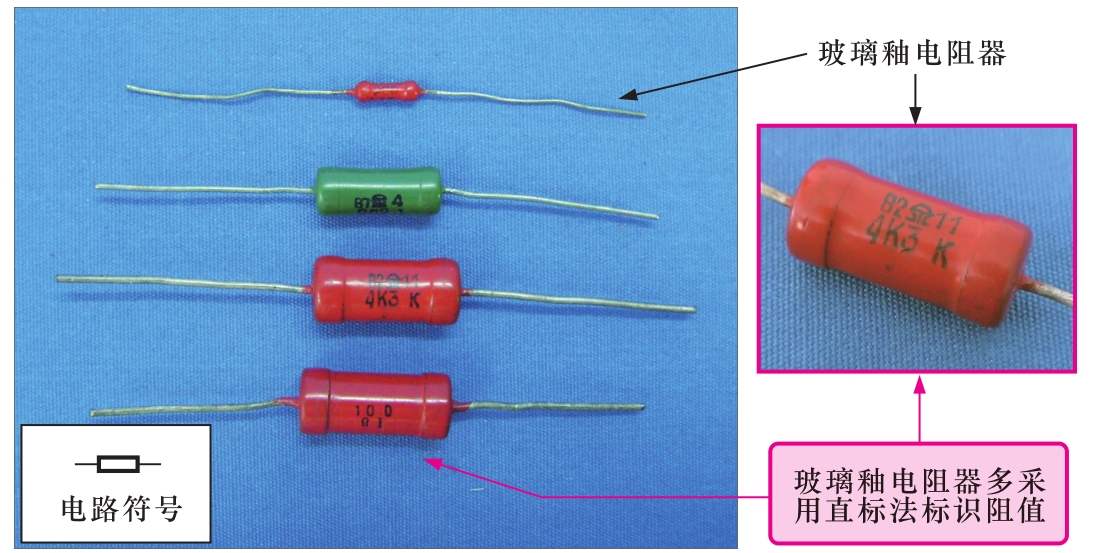

图4-6 典型玻璃釉电阻器的实物外形

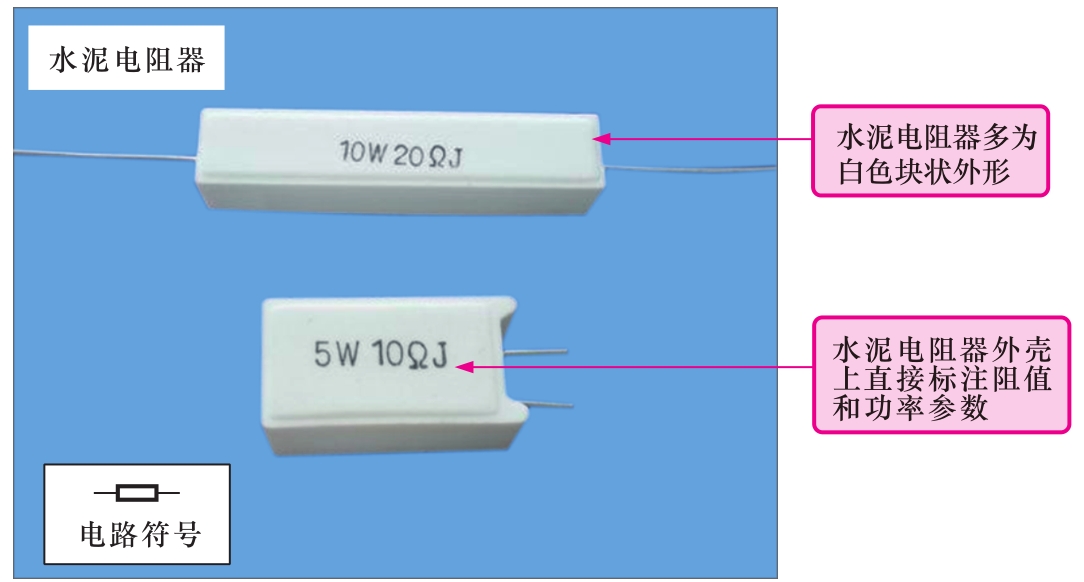

图4-7 典型水泥电阻器的实物外形
(7)排电阻器
排电阻器的电路符号通常为“
”。排电阻器简称排阻,这种电阻器是将多个分立的电阻器按照一定规律排列集成为一个组合型电阻器,也称为集成电阻器电阻阵列或电阻器网络。图4-8所示为典型排电阻器的实物外形。
图4-8 典型排电阻器的实物外形
相关资料
在以前的电子产品中 , 还经常可以看到如图4-9所示的电阻器 。 这种电阻器叫实心电阻器 , 它是由有机导电材料或无机导电材料及一些不良导电材料混合并加入黏合剂后压制而成的 。 这种电阻器通常采用直标法标注阻值 , 其制作成本低 , 但阻值误差较大 , 稳定性较差 , 因此目前电路中已经很少采用 。

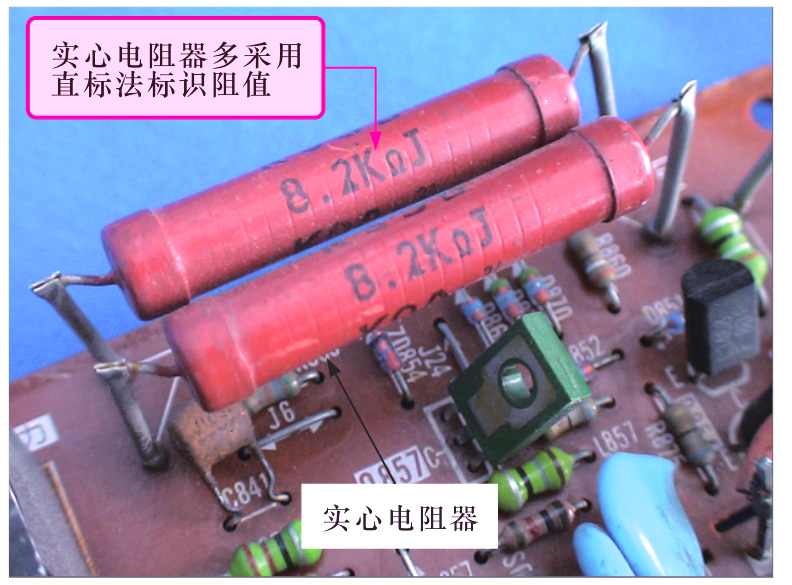

图4-9 实心电阻器
(8)熔断器
熔断器又叫熔丝,其电路符号为“
”,它是一种具有过电流保护功能的熔丝,多安装在电路中,是一种保证电路安全运行的电器元件。图4-10所示为熔断器的实物外形。

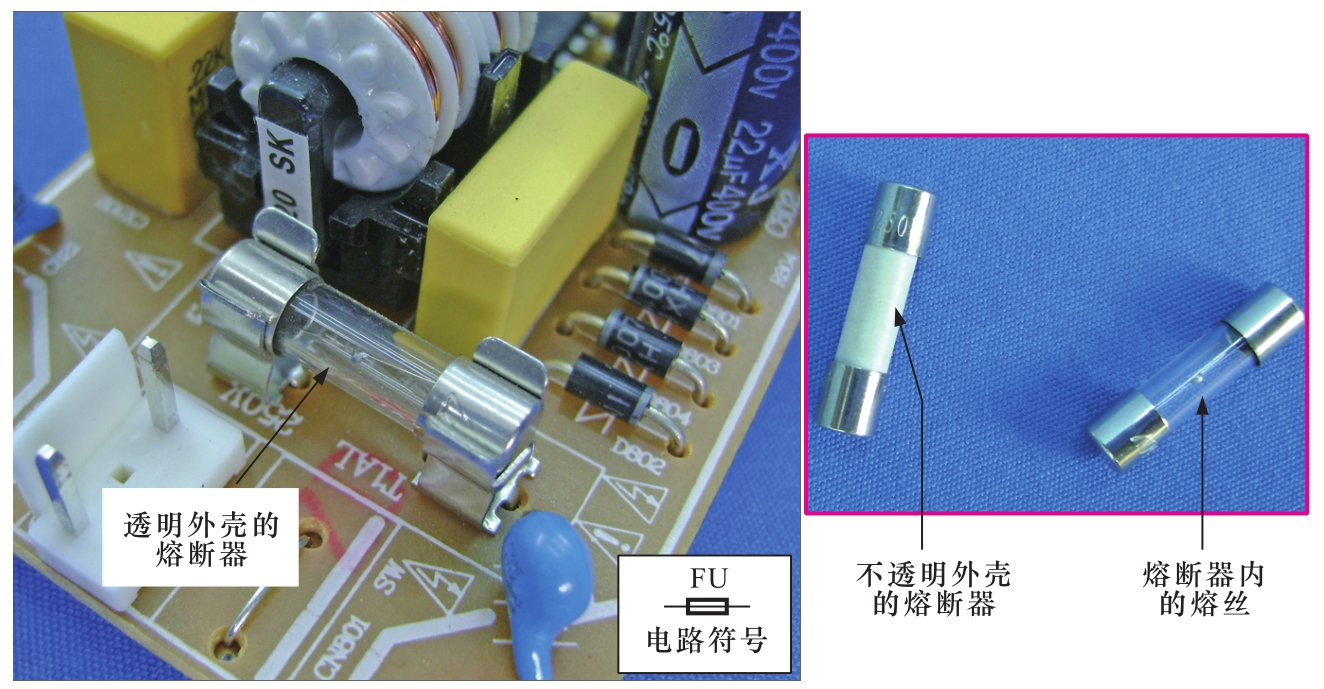

图4-10 熔断器的实物外形
熔断器的阻值为0Ω,当电流过大时,熔断器就会熔断从而对电路起保护作用。
阻值可变的电阻器的阻值可在人为作用或环境因素的变化下改变。常见的有可调电阻器、热敏电阻器、光敏电阻器、湿敏电阻器、气敏电阻器、压敏电阻器。
(1)可调电阻器
可调电阻器的阻值可以在人为作用下在一定范围内进行变化调整。它的电路符号为“
”,用字母RP表示。图4-11所示为典型可调电阻器的实物外形。

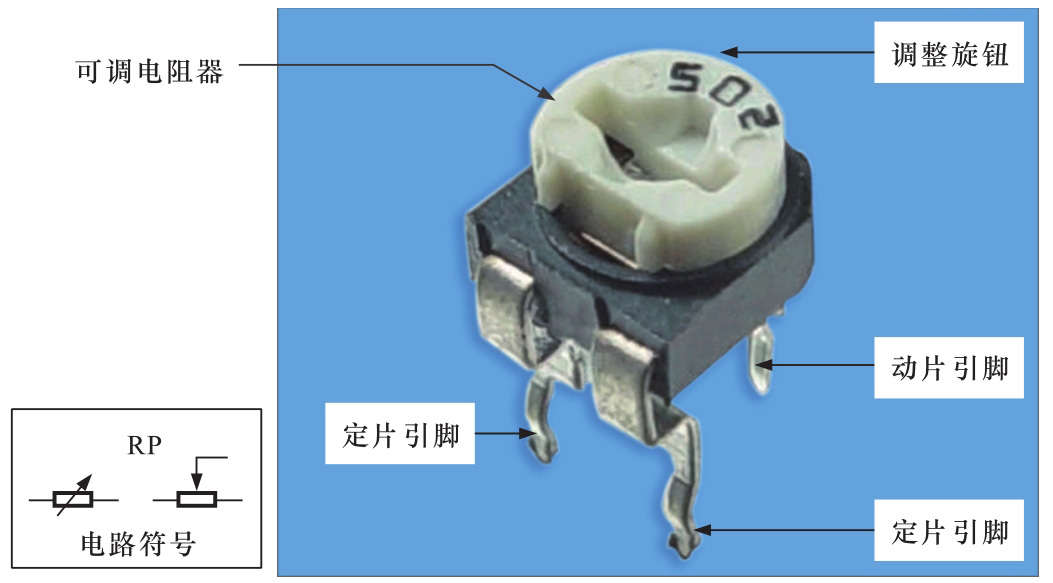

图4-11 典型可调电阻器的实物外形
可调电阻器一般有三个引脚,其中有两个定片引脚和一个动片引脚,还有一个调整旋钮,可以通过它改变动片,从而改变可调电阻器的阻值。其常用在电阻值需要调整的电路中,如电视机的亮度调谐器件或收音机的音量调节器件等。
特别提示
可调电阻器的阻值是可以调整的 , 通常包括最大阻值 、 最小阻值和可变阻值三个阻值参数 。 最大阻值和最小阻值是可调电阻器的调整旋钮旋转到极端时的阻值 。 其最大阻值与标称阻值十分相近 ; 最小阻值就是该可调电阻器的最小阻值 , 一般为0Ω , 也有些可调电阻器的最小阻值不是0Ω ; 可变阻值是对可调电阻器的调整旋钮进行随意的调整 , 然后测得的阻值 , 该阻值在最小阻值与最大阻值之间随调整旋钮的变化而变化 。
(2)热敏电阻器
热敏电阻器大多是由单晶、多晶半导体材料制成的电阻器,电路符号为“
”,用字母MZ或MF表示。图4-12所示为常见热敏电阻器的实物外形。热敏电阻器是一种阻值会随温度的变化而自动发生变化的电阻器,有正温度系数(PTC)和负温度系数(NTC)两种。

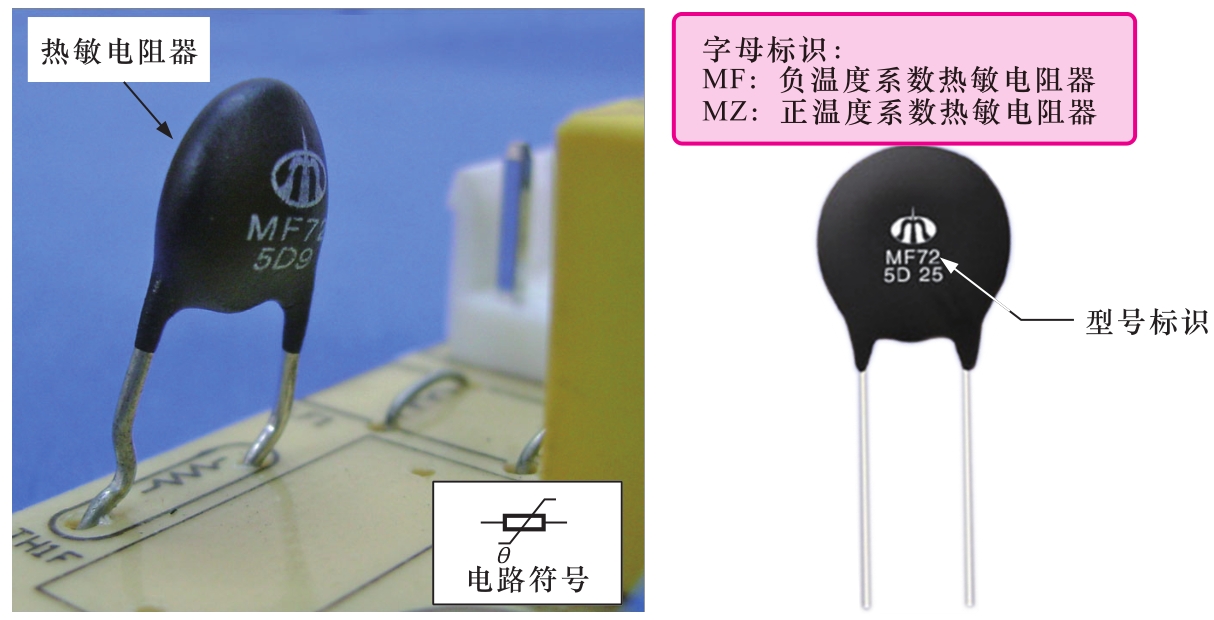

图4-12 常见热敏电阻器的实物外形
相关资料
正温度系数热敏电阻器 ( MZ ) 的阻值随温度的升高而升高 , 且随温度的降低而降低 ; 负温度系数热敏电阻器 ( MF ) 的阻值随温度的升高而降低 , 且随温度的降低而升高 。 在电视机 、 音响设备 、 显示器等电子产品的电源电路中 , 多采用负温度系数热敏电阻器 。
(3)光敏电阻器
光敏电阻器是一种由半导体材料制成的电阻器。它的电路符号为“
”,用字母MG表示。图4-13所示为常见光敏电阻器的实物外形。光敏电阻器的特点是当外界光照强度变化时,光敏电阻器的阻值也会随之变化。
光敏电阻器大多数是由半导体材料制成的。它利用半导体的光导电特性,使电阻器的电阻值随入射光线的强弱发生变化(即当入射光线增强时,其阻值会明显减小;当入射光线减弱时,它的阻值会显著增大)。
(4)湿敏电阻器
湿敏电阻器的阻值随周围环境湿度的变化而发生变化(一般湿度越高,阻值越小),常用作传感器,用于检测湿度。其电路符号为“
”,用字母MS表示。图4-14所示为常见湿敏电阻器的实物外形。
湿敏电阻器是由感湿片(或湿敏膜)、引线电极和具有一定强度的绝缘基体组成。其常用作湿度传感器,即用于检测湿度,在录像机中的结露传感元件即为湿敏电阻器。

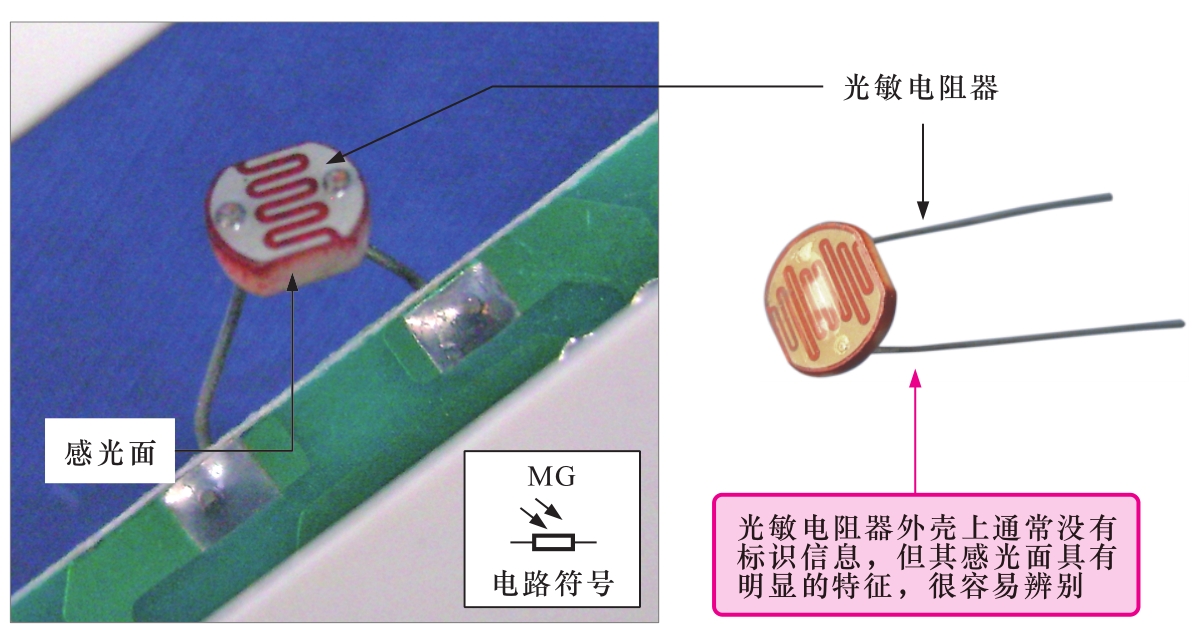

图4-13 常见光敏电阻器的实物外形

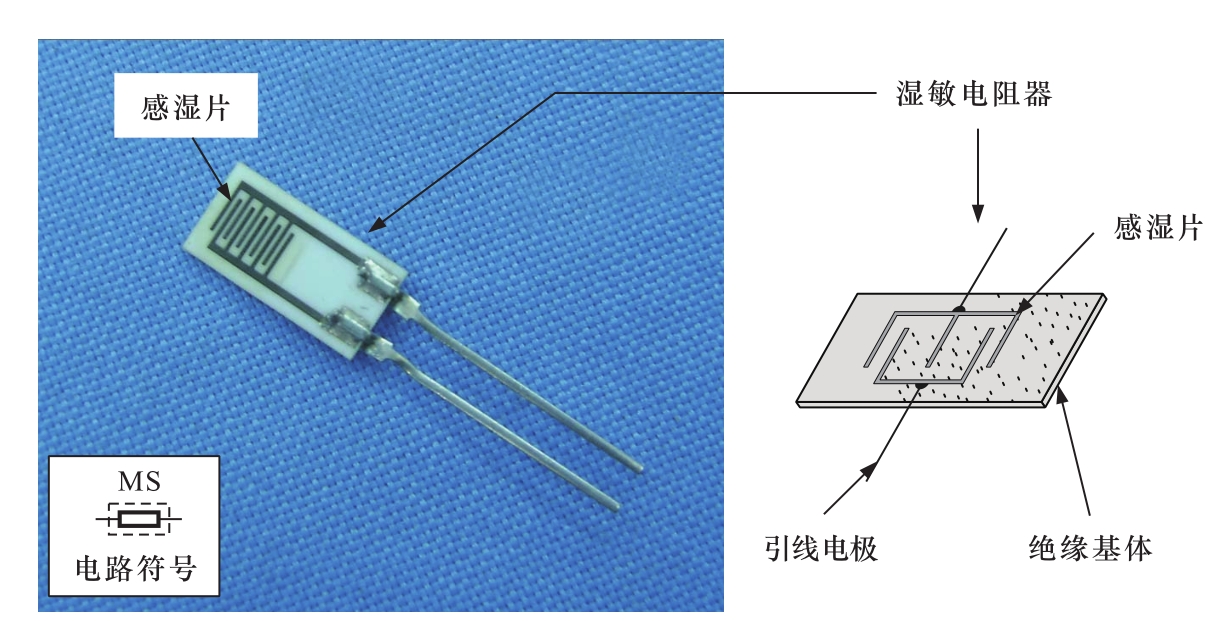

图4-14 常见湿敏电阻器的实物外形
特别提示
湿敏电阻器又可细分为正系数湿敏电阻器和负系数湿敏电阻器两种 。
正系数湿敏电阻器是当湿度增加时 , 阻值会明显增大 ; 当湿度减少时 , 阻值会显著减小 。
负系数湿敏电阻器是当湿度减少时 , 阻值会明显增大 ; 当湿度增加时 , 阻值会显著减小 。
(5)气敏电阻器
气敏电阻器是利用金属氧化物半导体表面吸收某种气体分子时,会发生氧化反应或还原反应而使电阻值改变的特性制成的电阻器,其电路符号为“
”,用字母MQ表示。图4-15所示为常见气敏电阻器的实物外形。
气敏电阻器是将某种金属氧化物粉料添加少量铂催化剂、激活剂及其他添加剂,按一定比例烧结而成的半导体器件。它可以把某种气体的成分、浓度等参数转换成电阻变化量,再转换为电流、电压信号,常作为气体感测元件,制成各种气体的检测仪器或报警器产品,如酒精测试仪、煤气报警器、火灾报警器等。
(6)压敏电阻器
压敏电阻器是利用半导体材料的非线性特性的原理制成的电阻器,电路符号为“
”,用字母MY表示。图4-16所示为常见压敏电阻器的实物外形。压敏电阻器的特点是当外加电压施加到某一临界值时,其阻值会急剧变小,常用作过电压保护器件。

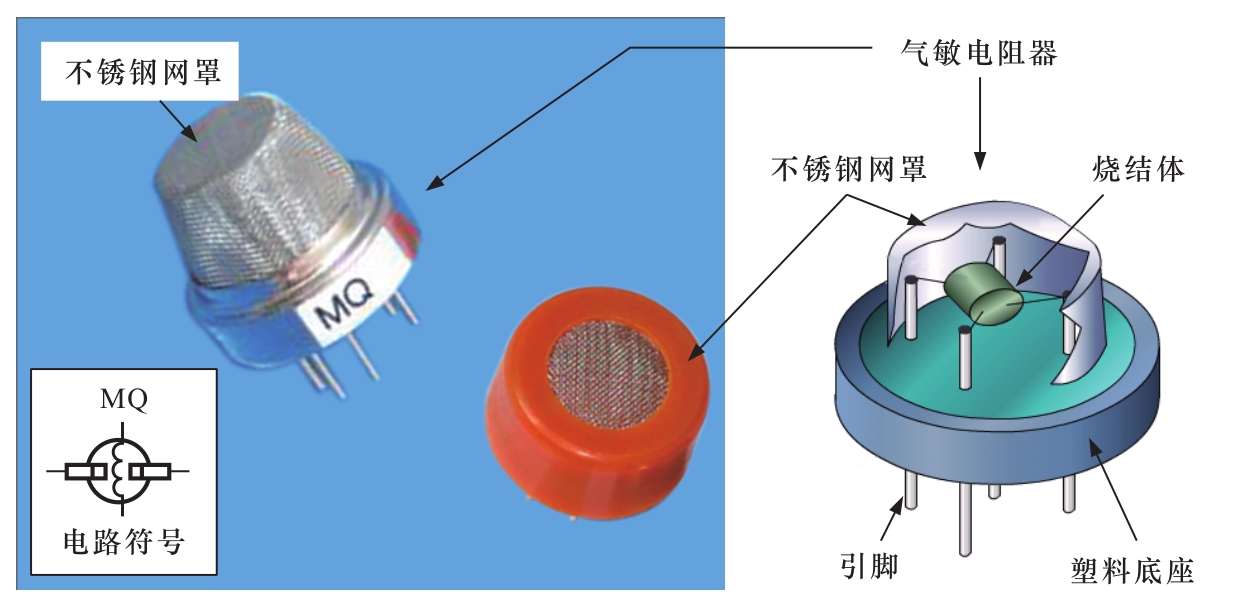

图4-15 常见气敏电阻器的实物外形

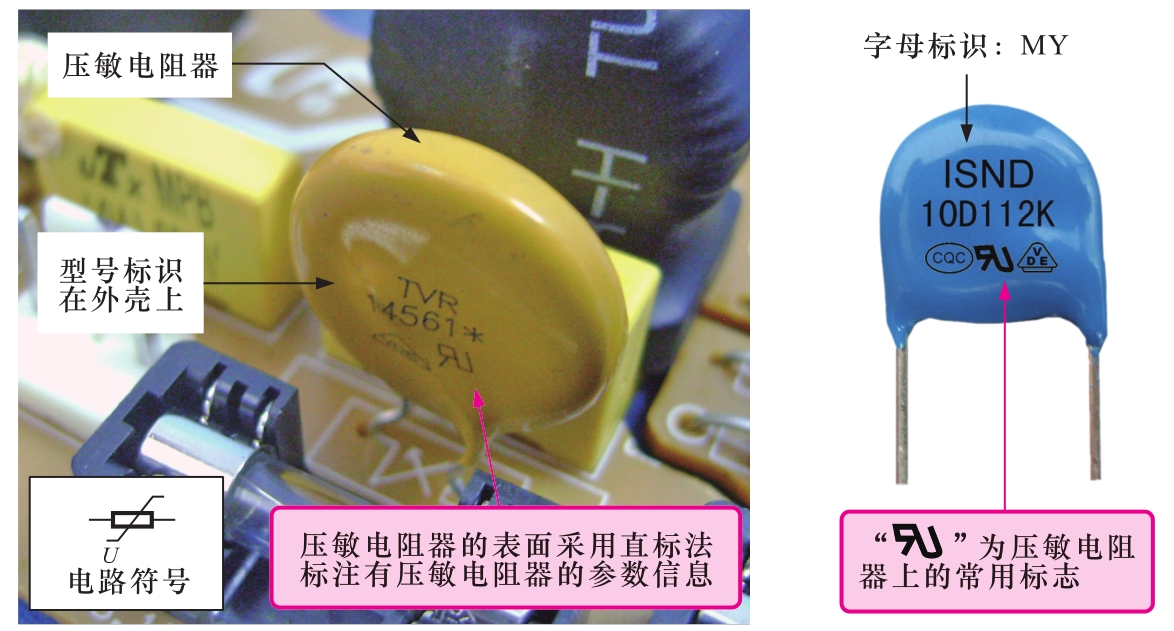

图4-16 常见压敏电阻器的实物外形
压敏电阻器是利用半导体材料的非线性原理制成的。其具有一般半导体材料的非线性特性,在电视机行输出变压器和消磁电路中多有应用。
前面介绍的几种常见的电阻器都有一个共同特点,即在电路板中的安装方式均为直插式,采用这种安装方式的电阻器均可称为分立式电阻器。相对分立式而言,还有一种贴片式电阻器,即采用贴装方式安装在电路板中的电阻器,目前在大多数字、数码产品(如液晶电视机、手机、数码相机、计算机等)中广泛使用。

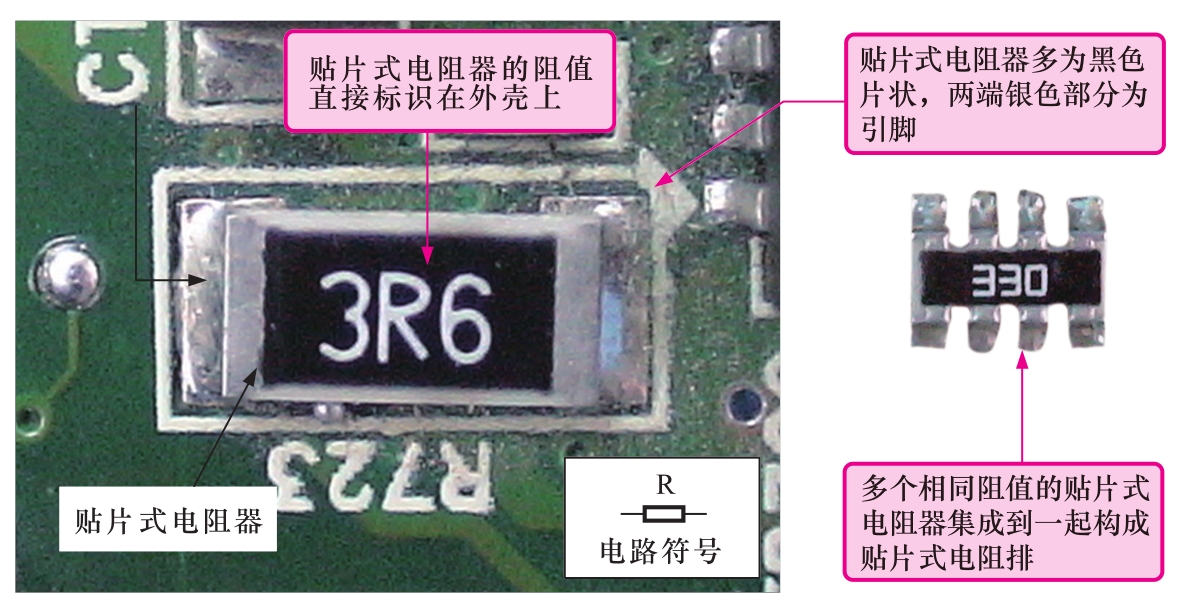

图4-17所示为常见贴片式电阻器的实物外形。贴片式电阻器具有体积小、批量贴装方便等特点,目前集成度较高的电路板中大都采用贴片式电阻器。
图4-17 常见贴片式电阻器的实物外形
电阻器阻碍电流的流动是最基本的功能。根据欧姆定律,当电阻两端的电压固定时,电阻值越大,流过它的电流越小,因而电阻器常用作限流器件。图4-18所示为电阻器实现限流功能的示意图。

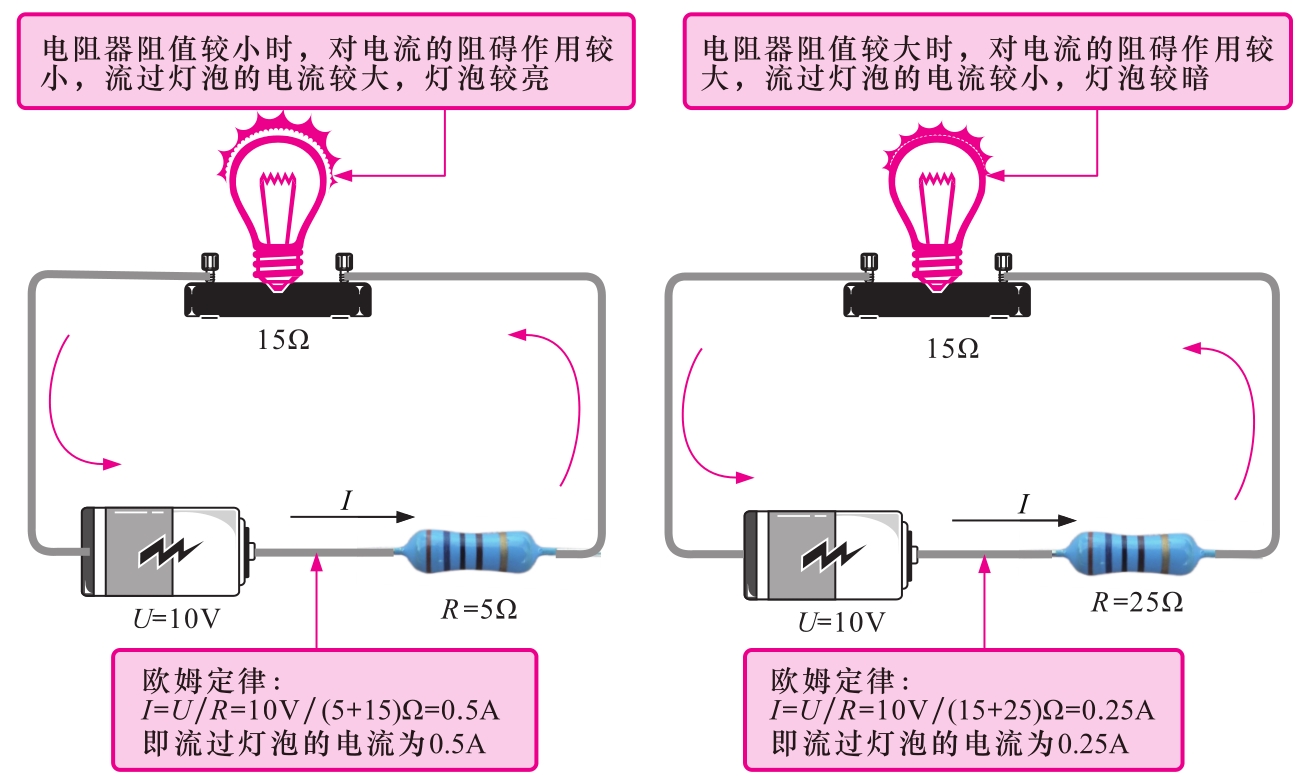

图4-18 电阻器实现限流功能的示意图

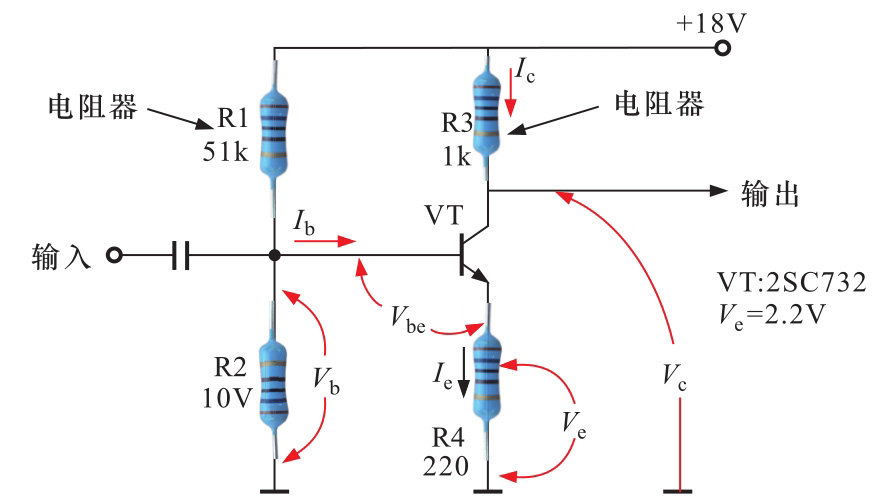

图4-19所示为用电阻器实现分压功能的示意图,图4-19中晶体管要处于最佳放大状态,要选择线性放大状态,静态时的基极电流和集电极电流要满足此要求,其基极电压2.85V为最佳状态,为此要设置一个电阻器分压电路R1和R2,将18V分压成2.85V为晶体管基极供电。
图4-19 用电阻器实现分压功能的示意图
