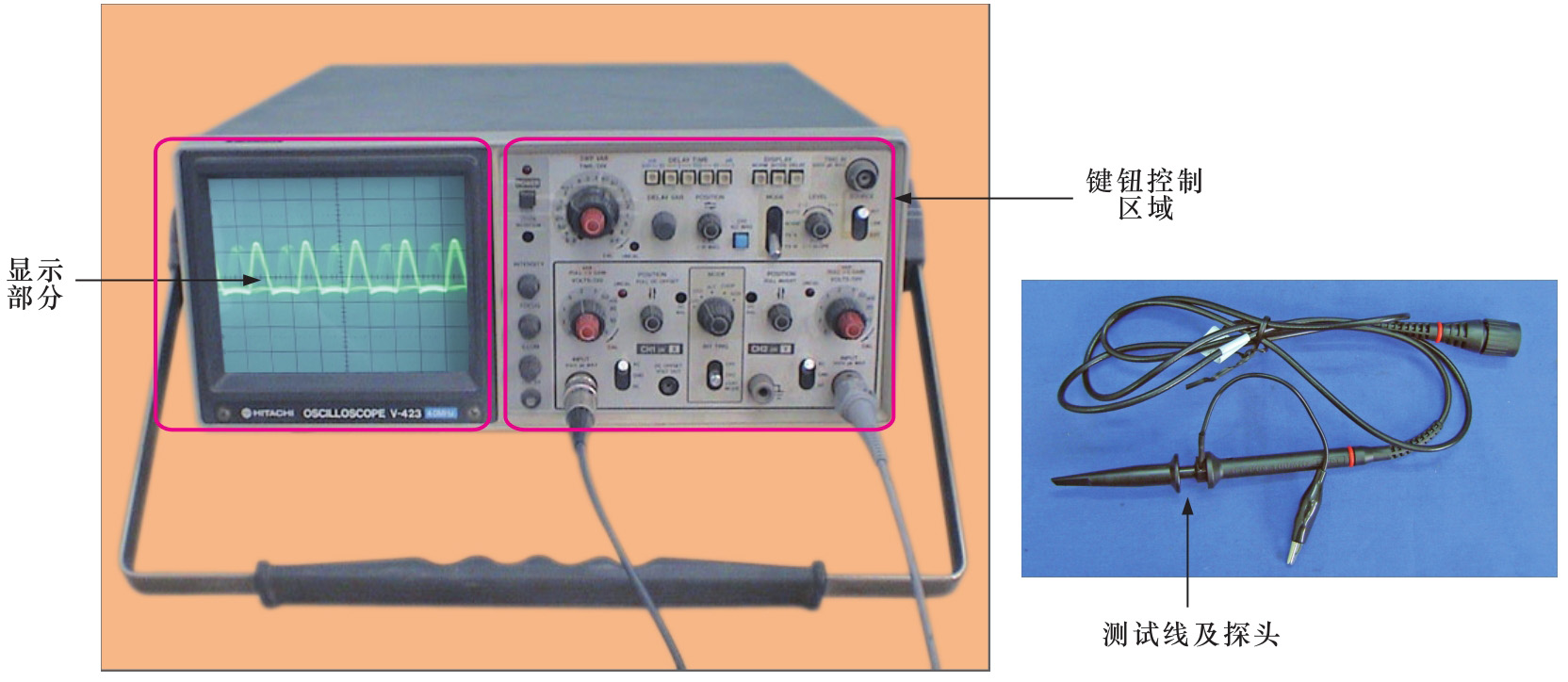

模拟示波器的使用比较广泛，图3-29为模拟示波器的外形结构。由图中可知，模拟示波器可以分为左右两部分，其中左侧部分为信号波形的显示部分，右侧部分是示波器的键钮控制区域，除此之外还有与示波器测试端口连接的测试线和探头部分。
图3-29 模拟示波器的外形结构

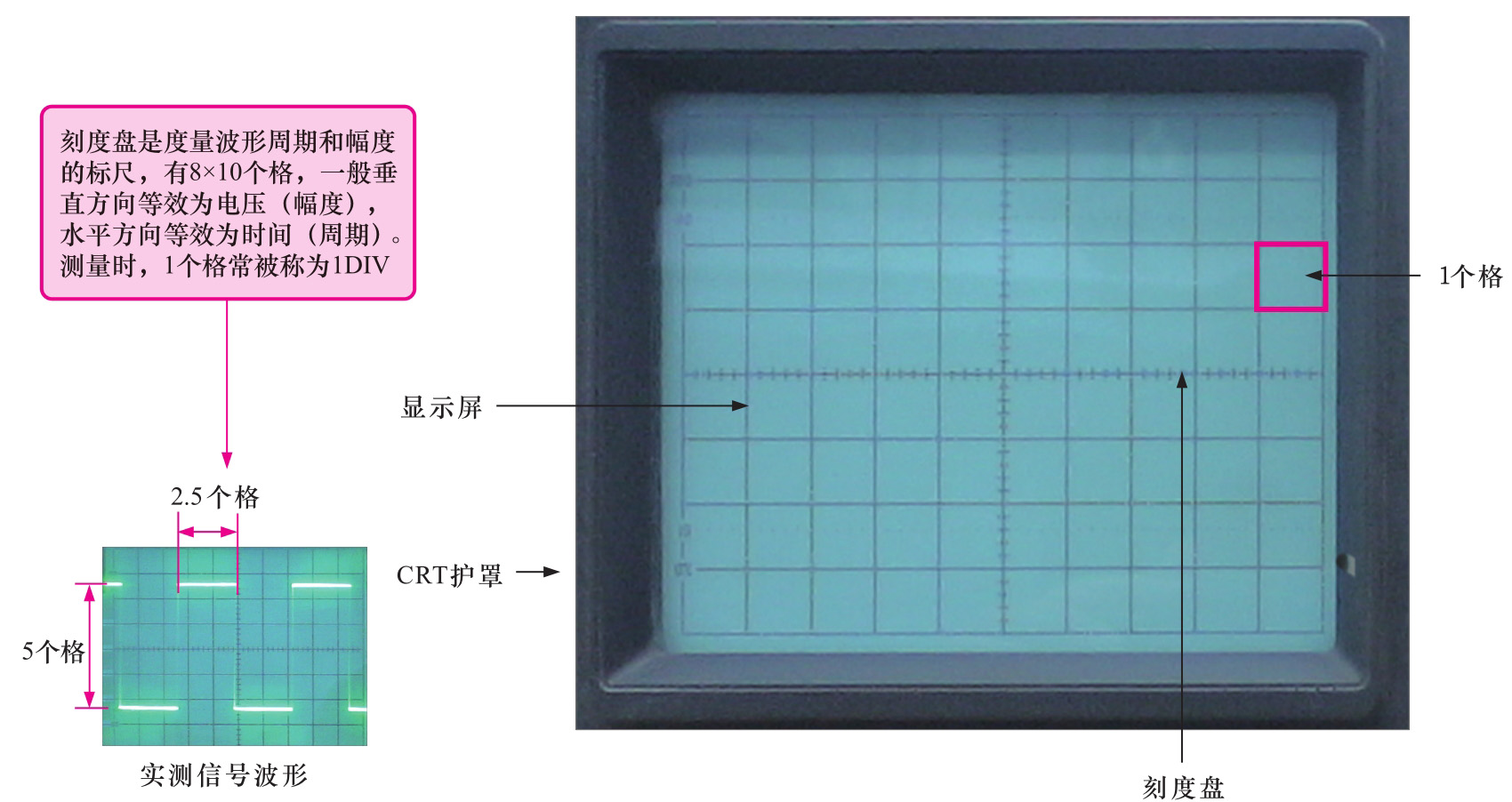

如图3-30所示，模拟示波器的显示部分主要由显示屏、CRT护罩和刻度盘组成。显示屏是由示波管构成的。示波管是一种阴极射线管（CRT）。CRT护罩可保护示波管的显示屏不受损伤。
图3-30 模拟示波器的显示部分

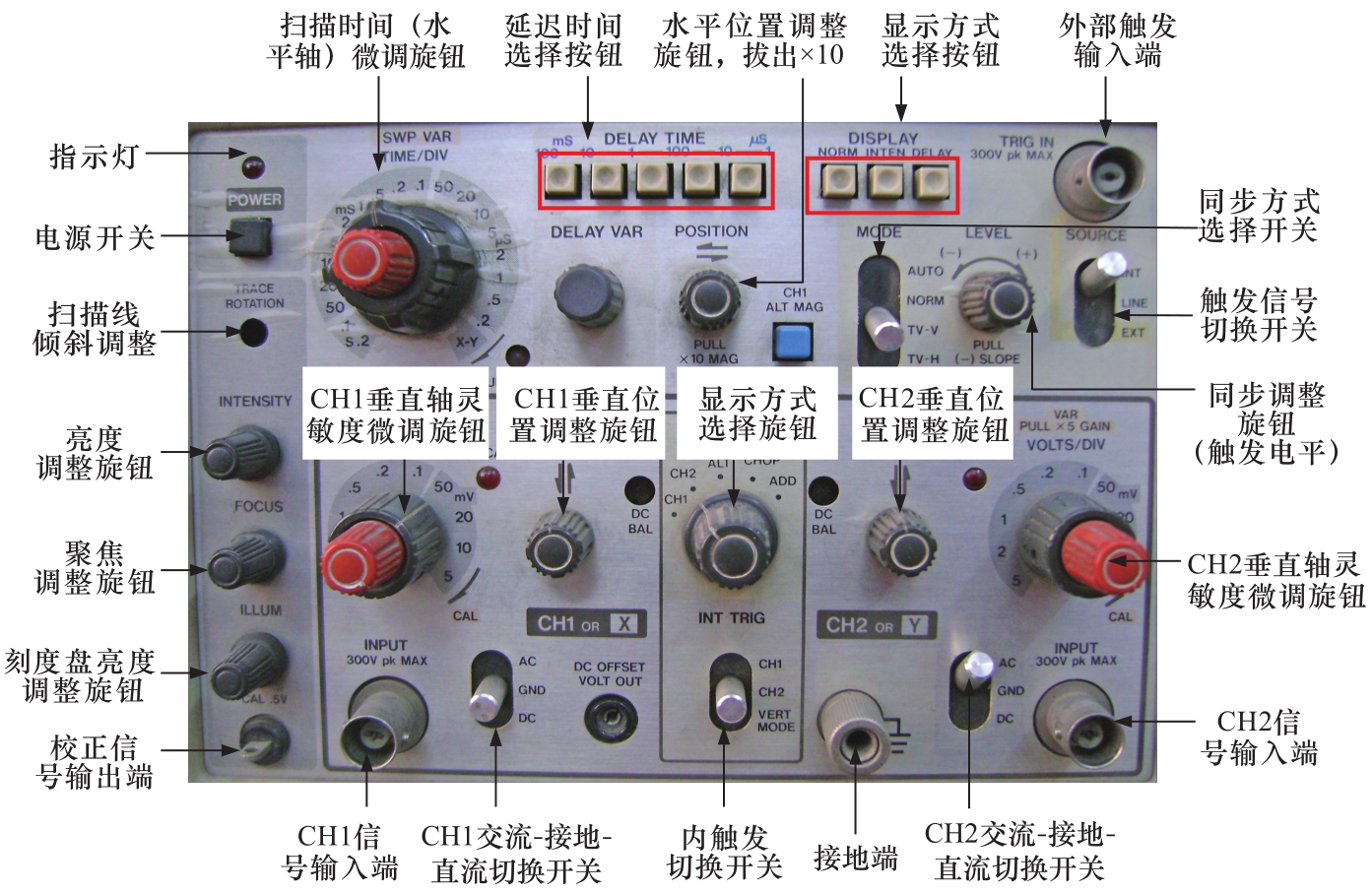

如图3-31所示，模拟示波器键控区域的每个旋钮、按钮、开关、连接端等都有相应的标识符号。
图3-31 模拟示波器的键控区域

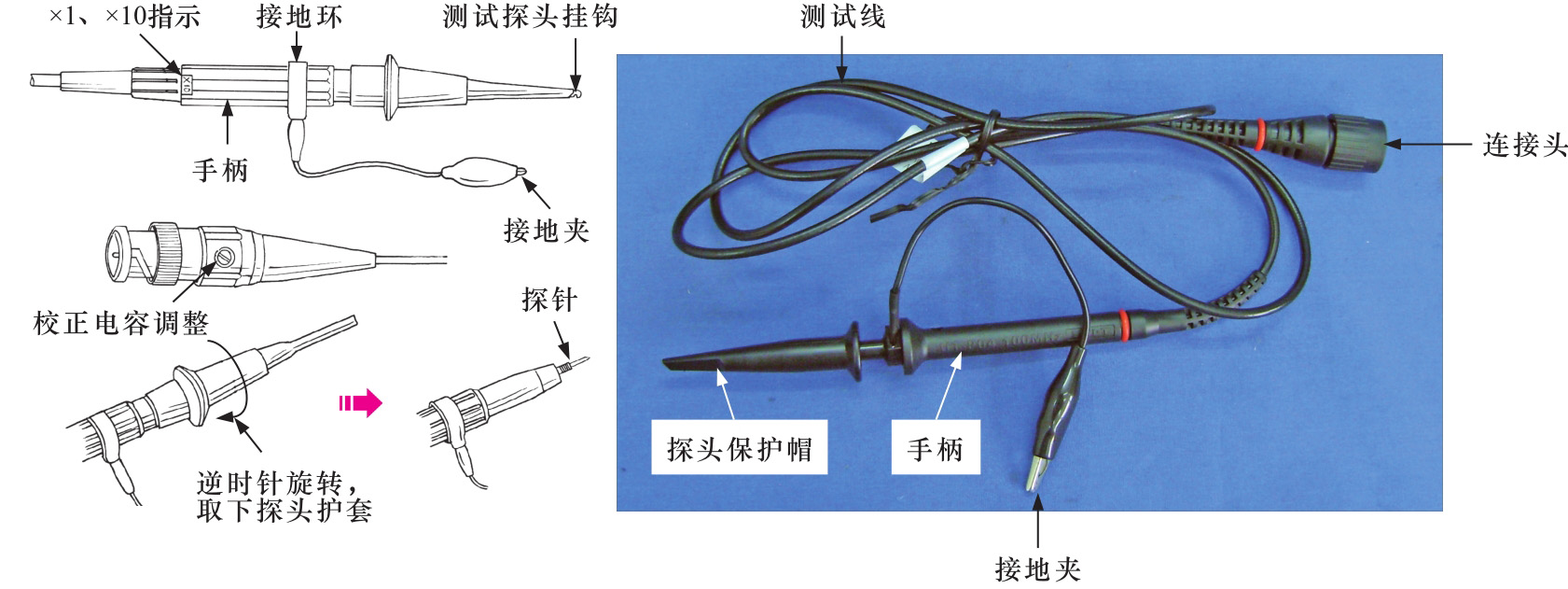

图3-32为模拟示波器的测试线及探头。探头是将被测电路的信号传送到示波器输入电路的装置。
图3-32 模拟示波器的测试线及探头
相关资料
示波器探头保护帽位于探头头部 ， 主要起保护作用 。 另外 ， 在探头保护帽前端是探头挂钩 （ 探钩 ）。 示波器探针位于探头头部 ， 拧下探头护套即可看到探针 。 检测时 ， 使用探头挂钩或探针与被测引脚相连即可实现对信号波形的测量 。
接地夹用以在检测时接地 。
在示波器探头的手柄处设置有衰减功能调节键钮 ， 通常 ， 示波器探头设有×1 （ 1× ） 档和×10 （ 10× ） 档两个档位选择 。 通过调节键钮即可实现衰减设置 。 在×1档位置时 ， 输入阻抗为1M Ω， 输入电容小于或等于250pF ， 频率范围为DC～5MHz ； 在×10档位置时 ， 探头的输入阻抗为10M Ω， 输入电容小于或等于25pF ， 输入电容可在20～40pF范围内调整 ， 衰减系数为 （ 1/10 ） ±2% ， 频率范围为DC～40MHz 。
探头手柄末端引出连接电缆 ， 即为测试线 ， 测试线的另一端是探头连接头 ， 用以与示波器进行连接 。
图3-33所示为模拟示波器键钮开机前的设置，使用模拟示波器对电路进行检测前要注意如下几点：

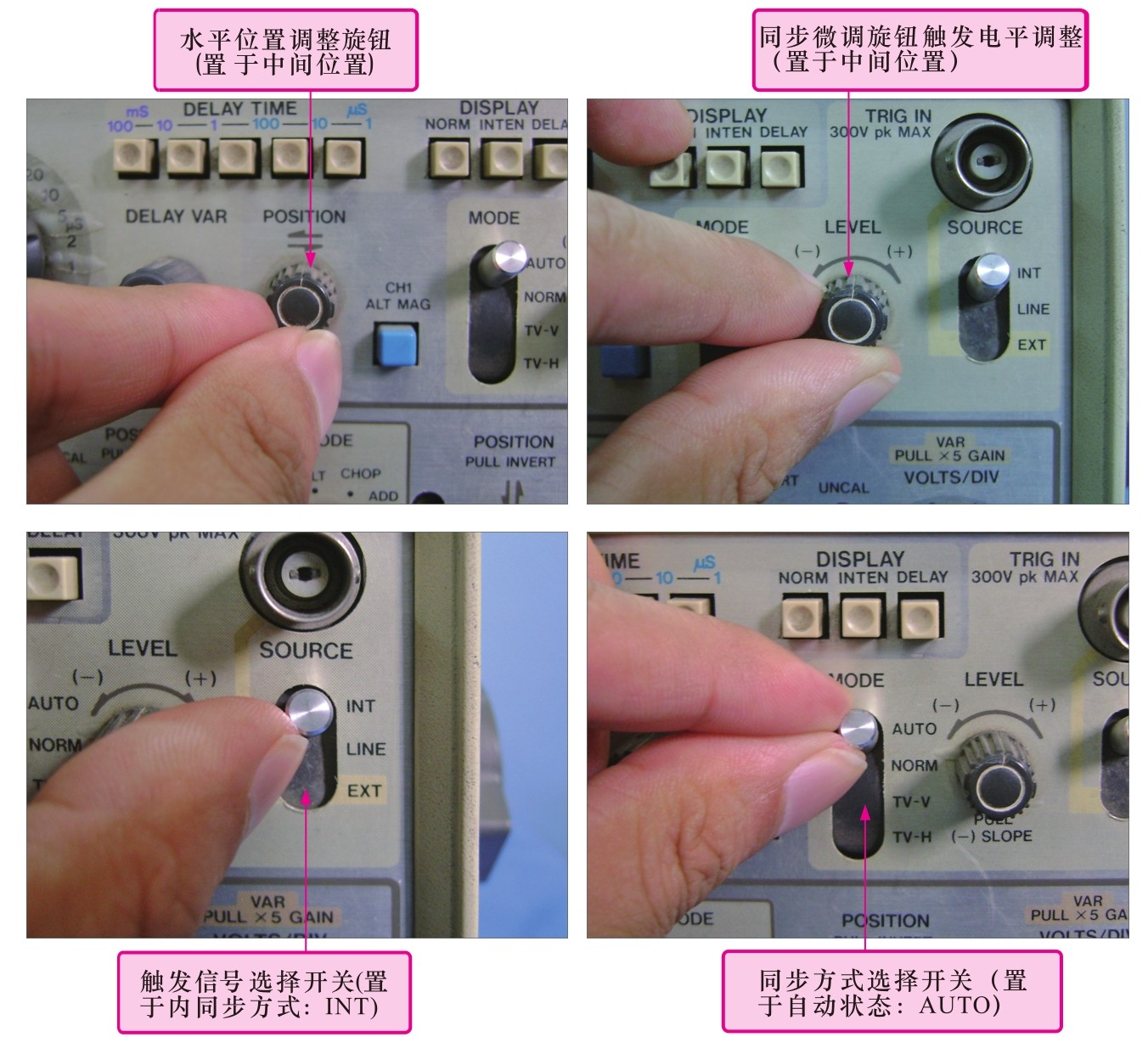

1）在开机之前有几个旋钮的位置要检查。例如，水平位置（H.POSITION）调整旋钮和垂直位置（V.POSITION）调整旋钮应置于中间位置，触发信号切换（TRIG.SOURCE）开关应置于内部位置（即INT），触发电平（TRIG.LEVEL）旋钮应置于中间位置，同步方式选择开关应置于自动位置（即AUTO）。
图3-33 开机前检测键钮的位置

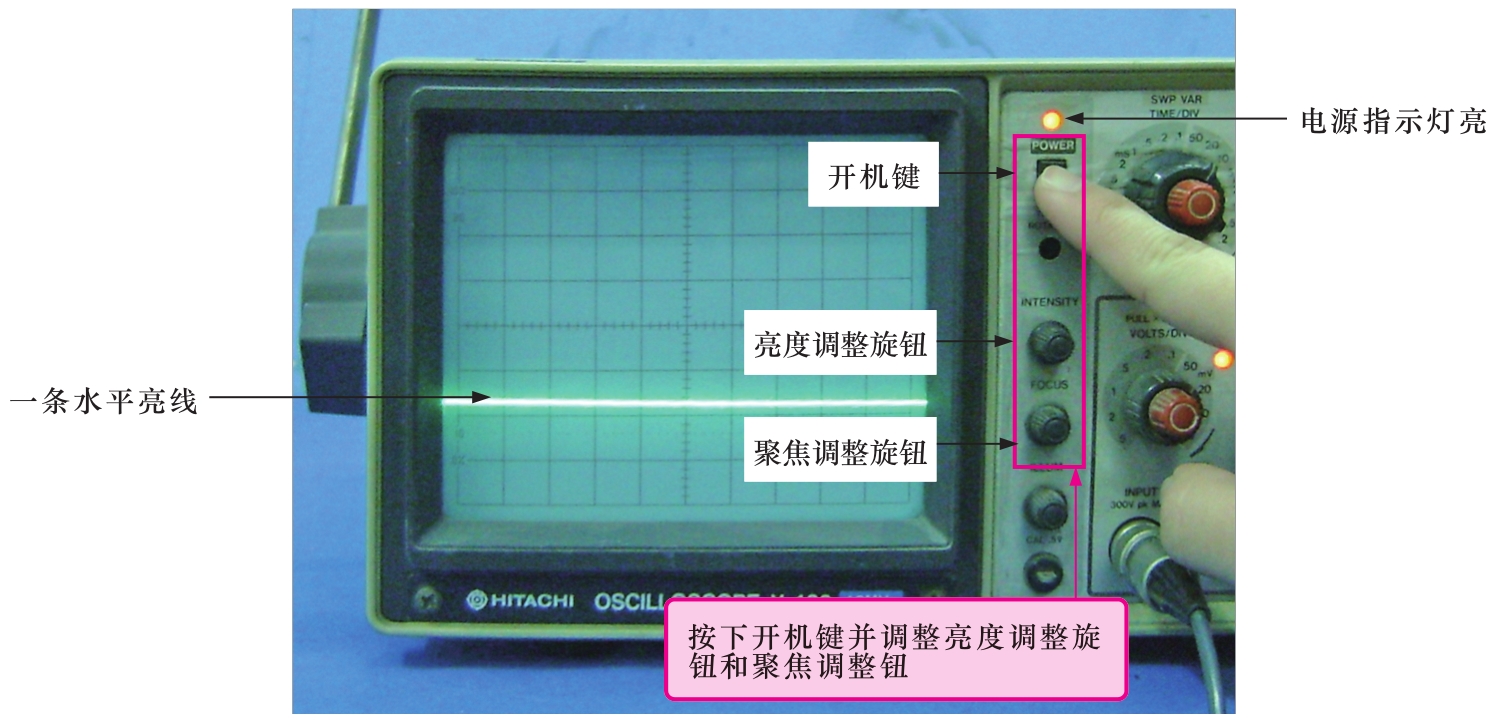

2）将模拟示波器的电源开关POWER置于ON位置，电源就接通了，指示灯立即亮了。然后调整一下亮度调整旋钮，示波管上就会出现一条横向亮线，再调整聚焦调整旋钮使显示器图像清晰。如果显示的扫描线不在示波管中央，可微调一下水平或垂直位置调整旋钮。示波器开机调整，如图3-34所示。
3）当第一次使用模拟示波器或是在对模拟示波器进行校准、检查等工作时，应使示波器处于初始准备工作状态，这样接通电源，示波器就能显示出一条水平扫描线。
图3-34 对示波器进行开机调整
使用探头测量信号时，为了得到较高的测量精度，可先对基准信号进行检测，通常示波器本身都设有基准信号输出端，该信号又被称为校正信号。

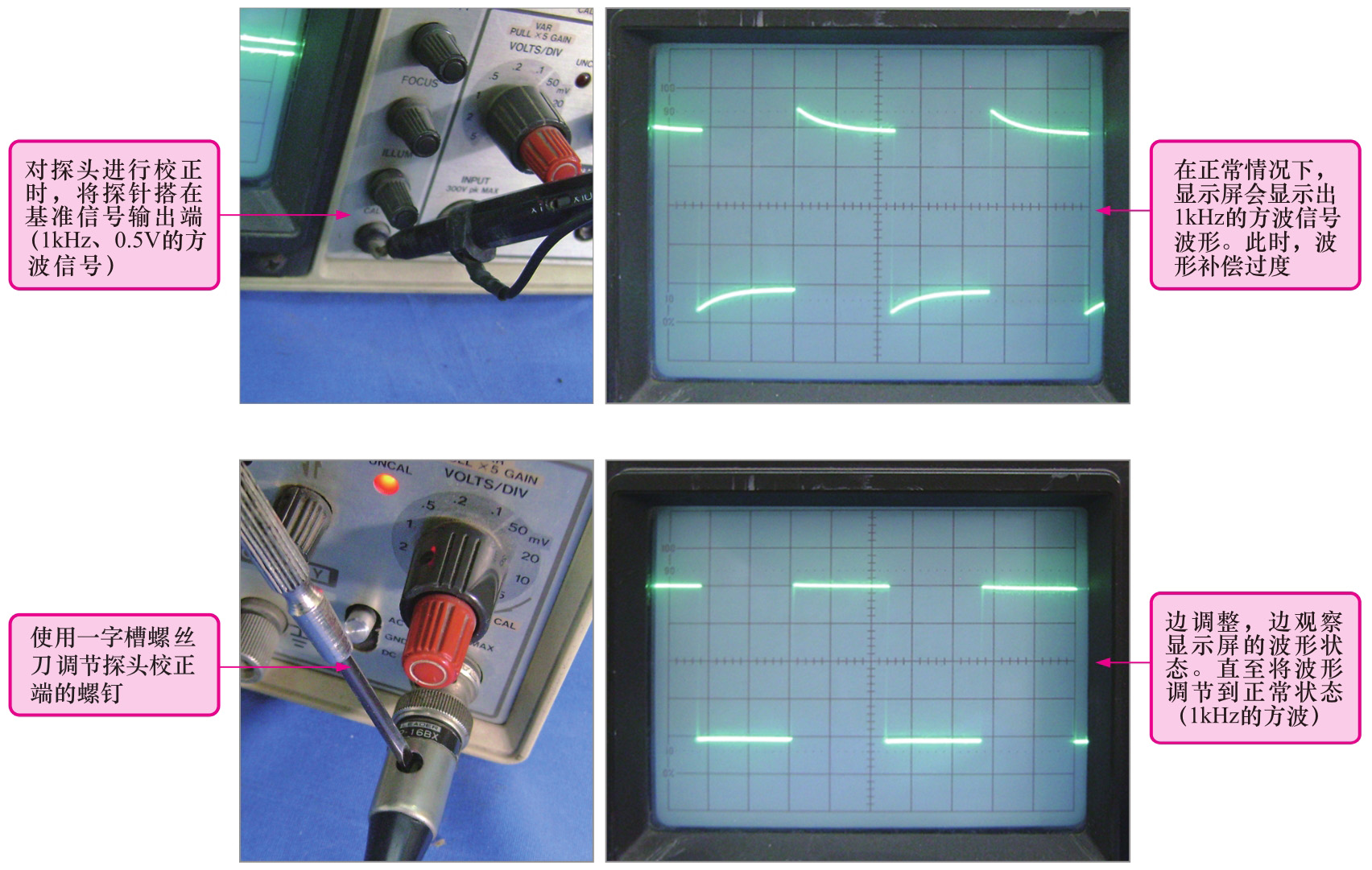

将示波器探头接到校正信号输出端（CAL），示波管上会出现1kHz（0.5V）的方波脉冲信号，如果方波的形状不好，可以用螺丝刀微调示波器探头上的微调电容，使显示波形正常，如图3-35所示。
图3-35 探头校正
示波器探头中设有一个可调电容，探头一端的插头上有一个调整用的小孔，可以进行微调，一边观测信号波形，一边进行调整，直到波形良好。

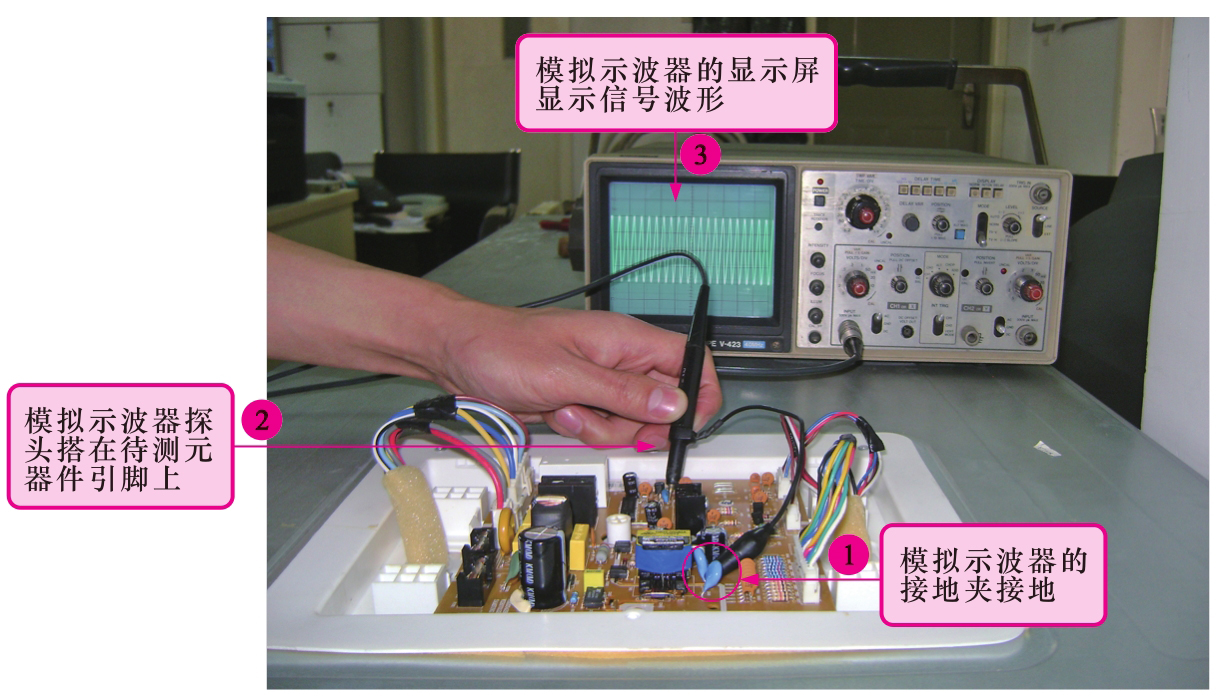

模拟示波器检测前的准备工作完成后，接下来便可以开始进行测量操作。如图3-36所示，测量时，将示波器接地夹接地，探头搭在待检测点上，调整模拟示波器键控区域的旋钮，使信号波形清晰、明亮地显示在显示屏的中间区域即可。
图3-36 模拟示波器的测量操作
